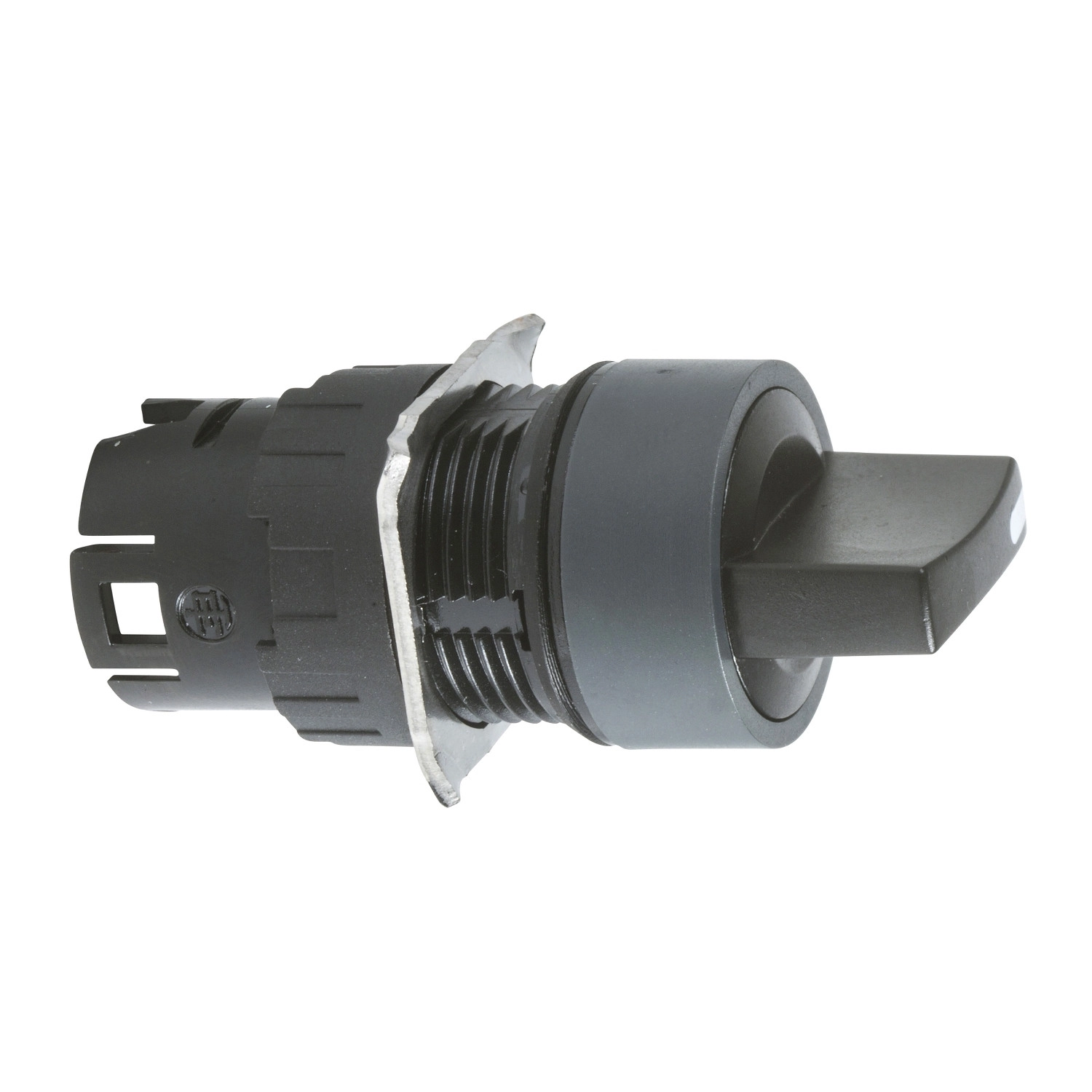

A Schneider Electric Harmony XB6 termékvonalhoz tartozó ZB6AD22 választókapcsoló fej kiváló minőségű ipari kapcsolóelem, amely tökéletes megoldást kínál vezérlőpaneleken és irányítópultokon történő alkalmazásra. Ez a választókapcsoló fej a megbízhatóság és a professzionális kialakítás tökéletes kombinációját nyújtja, miközben kompakt méretével könnyen beilleszthető a legtöbb vezérlőpanelbe.
A ZB6AD22 választókapcsoló fej fekete színű, standard fogantyúval rendelkezik, és 2 pozíciós, 60°-os kapcsolási funkcióval van ellátva, stay-put (maradó) kivitelben. Ez azt jelenti, hogy a kapcsoló az adott pozícióban marad mindaddig, amíg manuálisan át nem állítod a másik pozícióba. A termék kör alakú jelzőegység fejjel rendelkezik, és műanyag keret anyagból készült, ami könnyű, ugyanakkor strapabíró kialakítást biztosít. A készülék 16 mm-es szerelési átmérője iparági szabvány, így könnyen beilleszthető a meglévő rendszerekbe, miközben CAD szerinti teljes szélessége és magassága 18 mm, teljes mélysége pedig 43 mm.
A ZB6AD22 választókapcsoló fej kiváló védelmet biztosít a külső behatásokkal szemben, IP65-ös védelmi besorolása garantálja a por- és vízállóságot az IEC 60529 szabványnak megfelelően. Emellett NEMA 13, NEMA 4 és NEMA 4X védelmi besorolással is rendelkezik az UL 50 és CSA C22.2 No 94 szabványoknak megfelelően. A termék II-es osztályú érintésvédelmi besorolással rendelkezik az IEC 61140 előírásainak megfelelően, ami fokozott biztonságot nyújt az elektromos áramütés ellen. A ZB6AD22 választókapcsoló fej -25°C és +70°C közötti üzemi hőmérséklet-tartományban működik, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van. A TC védőkezelés további ellenállóságot biztosít a környezeti hatásokkal szemben.
A Schneider Electric ZB6AD22 választókapcsoló fej számos nemzetközi szabványnak felel meg, beleértve az IEC 60947-5-1, IEC 60947-5-5, UL 508, JIS C 852, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14 és JIS C8201-1 szabványokat. Ez a széleskörű megfelelőség biztosítja a termék globális felhasználhatóságát és megbízhatóságát különböző alkalmazási környezetekben. A választókapcsoló fej kiváló rezgésállósággal rendelkezik, ±3 mm (f= 2...500 Hz) és 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően, valamint jelentős ütésállósággal, 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásnak megfelelően az IEC 60068-2-27 szabvány szerint. A ZB6AD22 választókapcsoló fej különböző tanúsítványokkal rendelkezik, beleértve a CSA, CCC, GOST és UL tanúsítványokat, ami tovább erősíti a termék minőségét és megbízhatóságát.
Schneider Electric Harmony XB6 - ZB6AD22 - Ø16 választókapcsoló fej, 2 állású műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Termék vagy komponens típusa: Választókapcsoló fej
Eszköz rövid neve: ZB6
Keret anyaga: Műanyag
Szerelési átmérő: 16 mm
Értékesítési egység: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: stay put (maradó)
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 60°
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 43 mm
Környezeti paraméterek
Védőkezelés: TC
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -25…70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint
NEMA 4 az UL 50 szerint
NEMA 4X az UL 50 szerint
NEMA 13 a CSA C22.2 No 94 szerint
NEMA 4 a CSA C22.2 No 94 szerint
NEMA 4X a CSA C22.2 No 94 szerint
Szabványok
IEC 60947-5-1
IEC 60947-5-5
UL 508
JIS C 852
JIS C8201-5-1
IEC 60947-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok
CSA
CCC
GOST
UL
Mechanikai ellenállás
Rezgésállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
