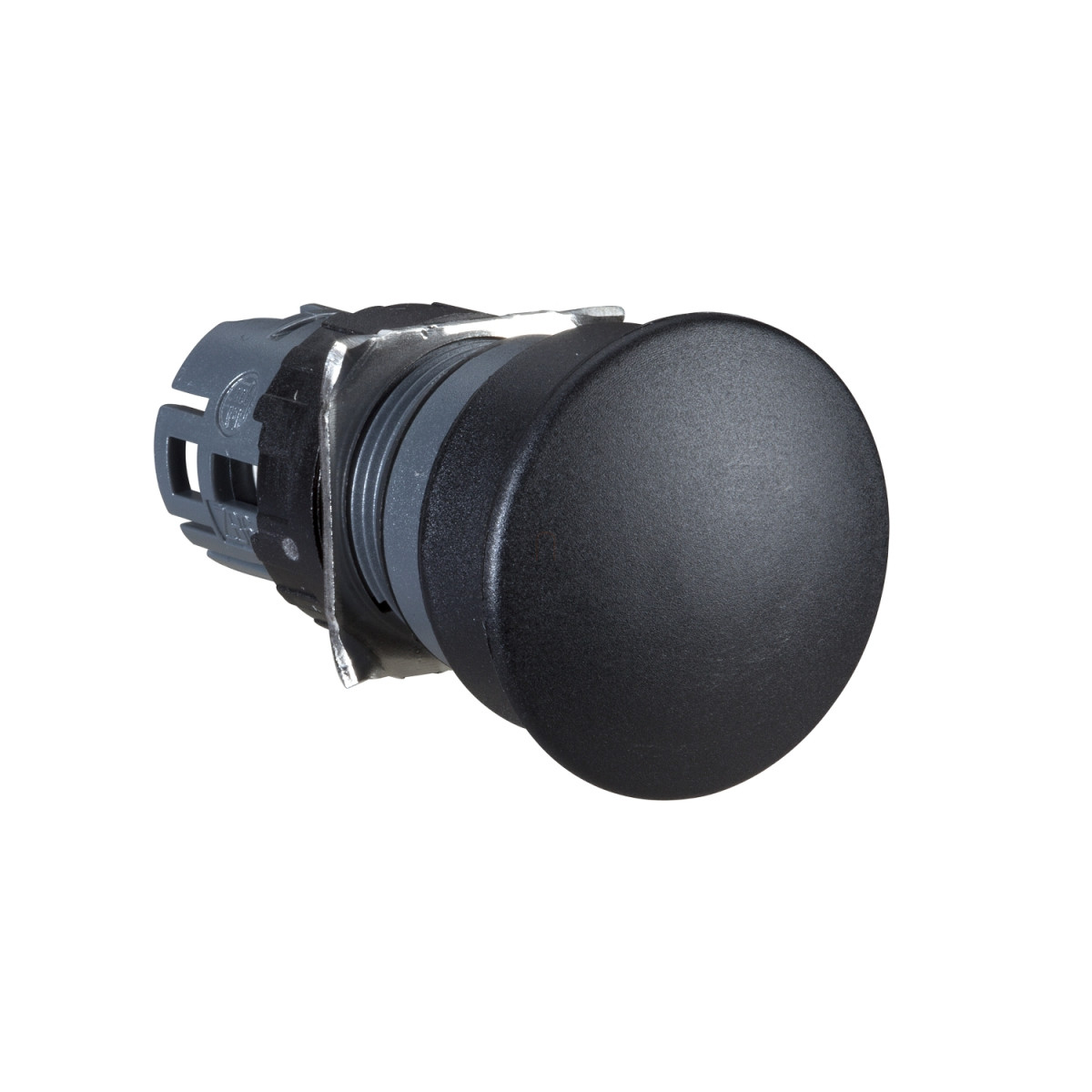

A Schneider Electric Harmony XB6 termékcsalád ZB6AC2 jelzésű nem világító nyomógomb feje egy professzionális ipari vezérlőelem, amely kiválóan alkalmazható különböző automatizálási és vezérlési rendszerekben. Ez a fekete színű, gombafejű nyomógomb fej 16 mm-es szerelési átmérővel rendelkezik és rugós visszatérítésű működési mechanizmust kínál, ami biztosítja a megbízható és pontos kapcsolást.
A termék kifejezetten robosztus kialakítású, ami hosszú élettartamot garantál még ipari körülmények között is. A Harmony XB6 sorozat ezen eleme 24 mm átmérőjű fekete gombafejjel rendelkezik, amely ergonomikus kialakításának köszönhetően kényelmes használatot biztosít. A műanyag előlappal ellátott ZB6AC2 nyomógomb fej kiemelkedő minőségű alapanyagokból készül, ami nemcsak a tartósságát növeli, hanem az esztétikus megjelenést is biztosítja.
A Schneider Electric ZB6AC2 nyomógomb fej IP65 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízállóságot jelent. Emellett megfelel a NEMA 13, NEMA 4 és NEMA 4X előírásoknak is az UL 50 és CSA C22.2 No 94 szabványok alapján. A termék -25°C és +70°C közötti üzemi hőmérsékleten használható, tárolási hőmérséklete pedig -40°C és +70°C között van. Elektromos áramütés elleni védelmi osztálya Class II, az IEC 61140 szabványnak megfelelően.
A ZB6AC2 nyomógomb fej méretei pontosan meghatározottak: a teljes szélesség 24 mm, a magasság 24 mm, míg a mélysége 42 mm. A termék TC védőkezeléssel van ellátva, ami növeli az ellenállóképességét különböző környezeti hatásokkal szemben. Fontos megemlíteni, hogy a ZB6AC2 számos nemzetközi szabványnak megfelel, többek között: JIS C8201-5-1, EN/IEC 60947-1, JIS C 852, CSA C22.2 No 14, EN/IEC 60947-5-1, UL 508, EN/IEC 60947-5-5 és JIS C8201-1. A termék kiváló rezgésállósággal rendelkezik, ami ±3 mm (f= 2...500 Hz) és 5 gn (f= 2...500 Hz) értékeket jelent az IEC 60068-2-6 szabvány szerint. Ütésállósága is kiemelkedő: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén, az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB6 - ZB6AC2 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Termék típus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérítésű
Működtető profilja: Fekete gombafej Ø 24 mm, jelölés nélküli
Méretek
CAD teljes szélesség: 24 mm
CAD teljes magasság: 24 mm
CAD teljes mélység: 42 mm
Környezeti feltételek
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint
NEMA védettségi fokozat: NEMA 4 az UL 50 szerint
NEMA védettségi fokozat: NEMA 4X az UL 50 szerint
NEMA védettségi fokozat: NEMA 13 a CSA C22.2 No 94 szerint
NEMA védettségi fokozat: NEMA 4 a CSA C22.2 No 94 szerint
NEMA védettségi fokozat: NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Megfelelő szabványok: JIS C8201-5-1, EN/IEC 60947-1, JIS C 852, CSA C22.2 No 14, EN/IEC 60947-5-1, UL 508, EN/IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: GOST, CCC, CSA, UL
Mechanikai ellenállás
Rezgésállóság: ±3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
