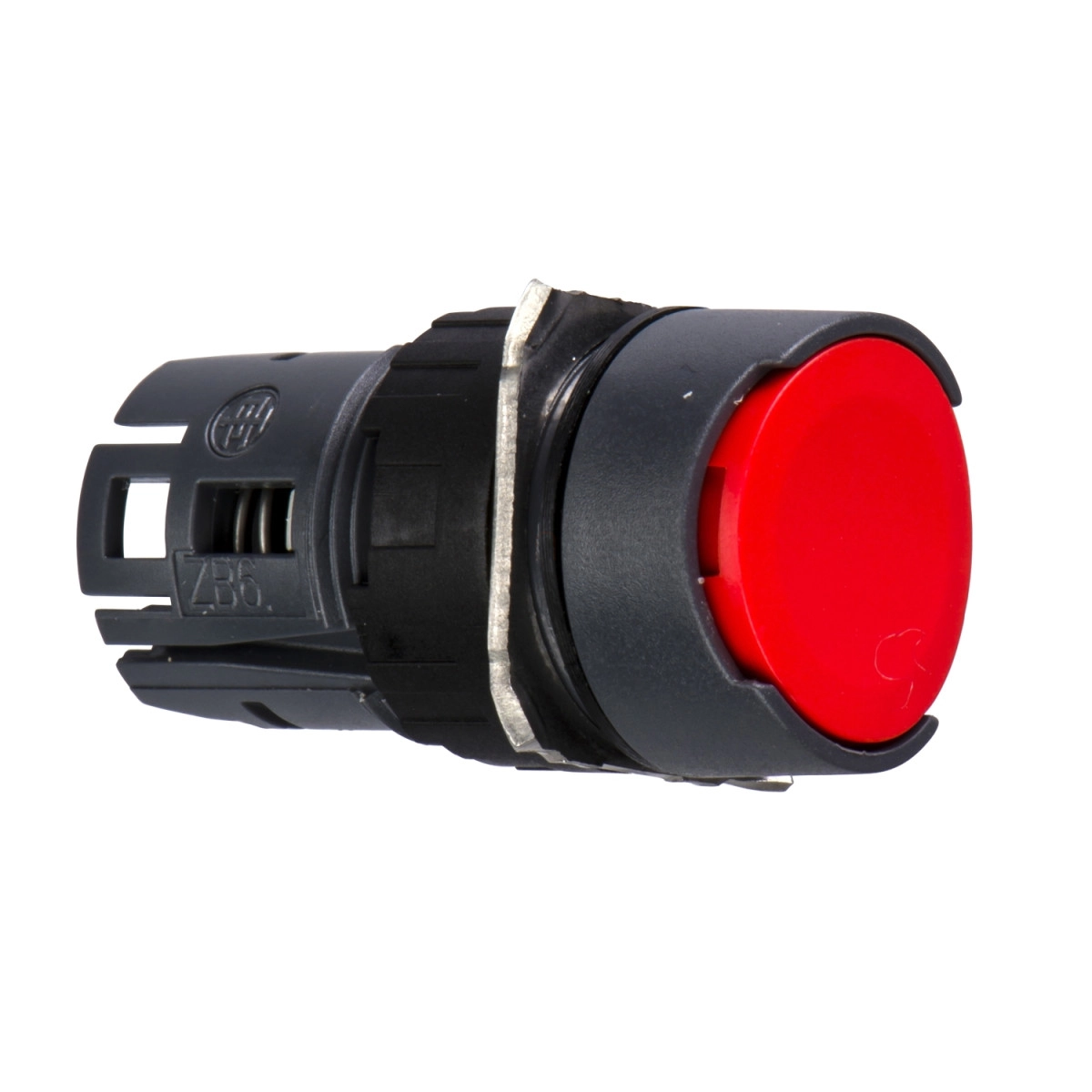

A Schneider Electric Harmony XB6 termékcsalád ZB6AA4 nyomógombfej kiemelkedő ipari megoldást kínál vezérlőpanelekhez és automatizálási rendszerekhez. Ez a piros színű, jelöletlen, süllyesztett nyomógombfej kifejezetten a nem-világító nyomógombokhoz lett tervezve, kompakt kialakítással és megbízható működéssel.
A ZB6AA4 kód alatti termék egy 16 mm-es szerelési átmérővel rendelkező kerek fejegység, amely rugós visszatérésű működtetéssel biztosítja a megbízható kapcsolást. A műanyag keretbe foglalt piros nyomógomb egyértelmű vizuális jelzést ad a kezelő számára, míg a jelölésmentes felület lehetővé teszi az egyedi címkézést vagy szimplán a szín alapján történő azonosítást. A kerek jelzőegység fej formája biztosítja a kompakt elrendezést és könnyű működtetést több nyomógomb egymás melletti telepítése esetén is.
A termék technikai paraméterei figyelemre méltóak: 18 mm × 18 mm-es előlapi méret, valamint 33 mm-es mélység jellemzi a CAD méretek alapján. Az IP65-ös védettség az IEC 60529 szabvány szerint garantálja a por elleni teljes védelmet és a vízsugarak elleni védettséget, ami lehetővé teszi a használatát ipari környezetben is. A NEMA besorolások (NEMA 13, NEMA 4, NEMA 4X) mind az UL 50, mind a CSA C22.2 No 94 szabványok szerint további bizonyítékát adják a kiváló környezeti ellenálló képességnek. Az elektromos áramütés elleni védelmet a Class II besorolás biztosítja az IEC 61140 szerint.
A ZB6AA4 nyomógombfej kiváló működési jellemzőkkel rendelkezik. A -25°C és +70°C közötti üzemi hőmérséklet-tartomány, valamint a -40°C és +70°C közötti tárolási hőmérséklet-tartomány széles alkalmazási területet tesz lehetővé. A TC védőkezelés további tartósságot biztosít. A termék megfelel számos nemzetközi szabványnak, beleértve az UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, JIS C 852 és JIS C8201-1 szabványokat, ami globális felhasználhatóságot garantál. A termék rezgésállósága +/- 3 mm (f = 2...500 Hz) és 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerint, míg az ütésállóság 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) a félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, ami robusztus ipari alkalmazást tesz lehetővé.
Schneider Electric Harmony XB6 - ZB6AA4 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Fej nem-világító nyomógombhoz
Eszköz rövid neve: ZB6
Keret anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének formája: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Piros süllyesztett, jelöletlen
Kiegészítő adatok
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 33 mm
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláskor: -40...70°C
Környezeti levegő hőmérséklete működés közben: -25...70°C
Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok
UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, JIS C 852, JIS C8201-1
Terméktanúsítványok
UL, CSA, GOST, CCC
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
