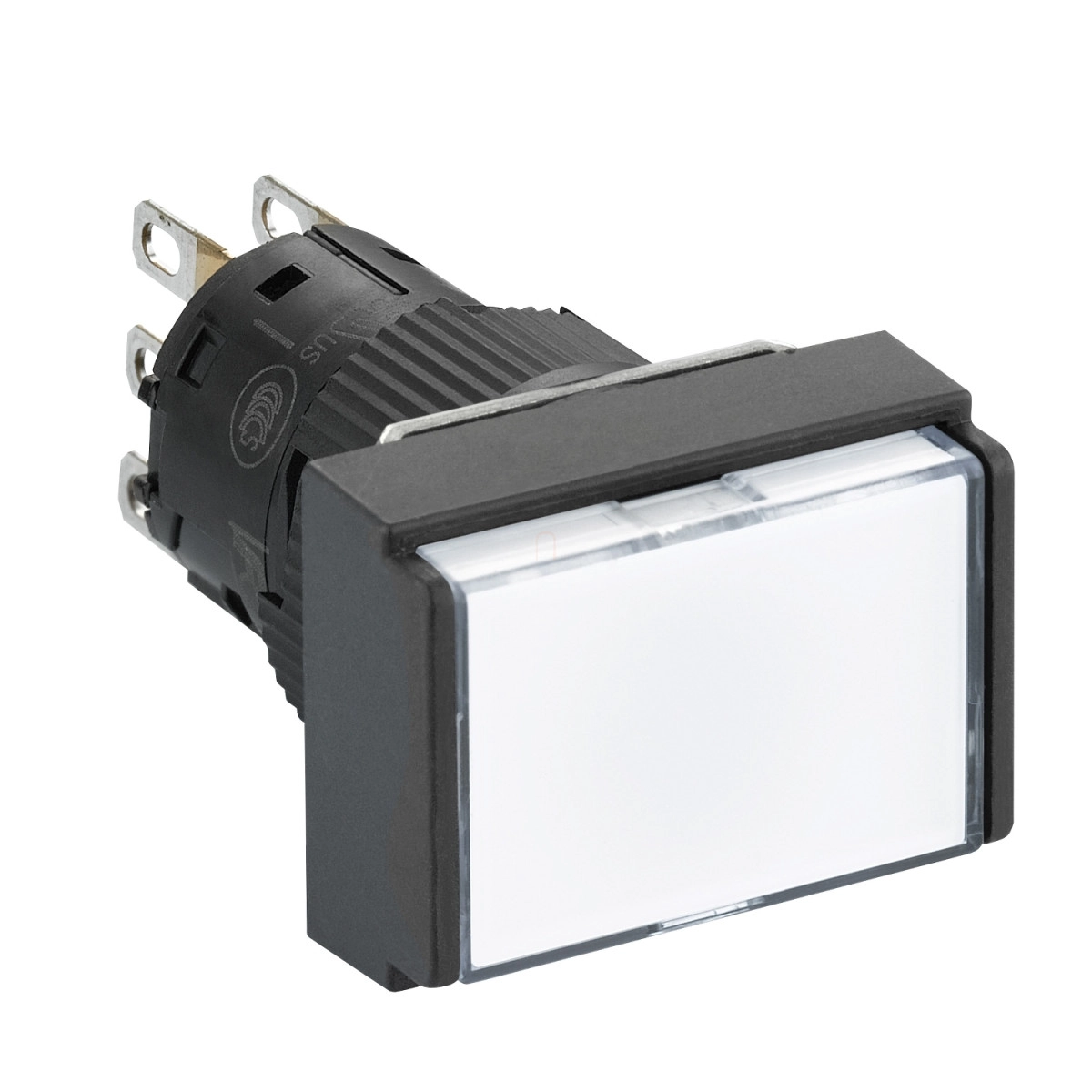

A Schneider Electric Harmony XB6E termékcsaládba tartozó XB6EDW1B1P típusú világító monolitikus nyomógomb egy kiváló minőségű, professzionális vezérlőelem, amely számos ipari és kereskedelmi alkalmazásban használható. Ez a négyszögletes, fehér színű, süllyesztett kivitelű nyomógomb 16 mm-es szerelési átmérővel rendelkezik, és rugós visszatérítésű működési mechanizmusa biztosítja a megbízható használatot.
A termék műszaki jellemzői között kiemelkedik a 24V DC polarizált tápfeszültség, valamint az 1 C/O (váltó) érintkezős kialakítás. Az érintkezők anyaga aranyozott ezüst, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A kapcsoló snap action (gyorsműködésű) érintkezőkkel rendelkezik, amelyek precíz és határozott kapcsolást tesznek lehetővé. A csatlakoztatás többféle módon lehetséges: szigetelt faston csatlakozóval (2,8 x 0,5 mm méret), forrasztható kapcsokkal (max. 0,75 mm² AWG 19 kapacitással), vagy gyorscsatlakozó aljzat segítségével.
A Harmony XB6EDW1B1P nyomógomb műszaki paraméterei kiemelkedőek: mechanikai élettartama 1 000 000 kapcsolási ciklus, míg elektromos élettartama 100 000 ciklus (AC, 0,7 A / 220 V terhelés mellett, az IEC 60947-5-1 szabvány C függeléke szerint). Az érintkezési ellenállás mindössze 50 mOhm 1/6 V-nál. A nyomógomb IP65 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, így por és vízsugár ellen védett. A termék működési hőmérséklet-tartománya -10°C és +55°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet.
A beépített LED világítás állandó fénnyel működik, áramfelvétele mindössze 10 mA, élettartama pedig 30 000 óra. Ez a világítási funkció nemcsak a nyomógomb láthatóságát növeli, hanem jelzési célokat is szolgálhat különböző alkalmazásokban. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C 852 és JIS C 4520 előírásainak, valamint rendelkezik cURus és CCC tanúsítvánnyal.
Schneider Electric Harmony XB6 - XB6EDW1B1P - Ø16 komplett világító nyomógomb műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Világító monolitikus nyomógomb
Rövid név: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fej alakja: Négyszögletes
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér süllyesztett
Érintkezők típusa és összetétele: 1 C/O (váltó)
Érintkezők működése: Snap action (gyorsműködésű)
Csatlakoztatás
Csatlakozók - kapcsok: Szigetelt faston, csatlakozóméret: 2,8 x 0,5 mm
Forrasztható kapocs, szorítókapacitás: <= 0,75 mm² AWG 19
Gyorscsatlakozó aljzat
Érintkezők anyaga: Aranyozott ezüst
Fényforrás: Beépített LED
Névleges tápfeszültség: 24 V DC polarizált
Villamos paraméterek
Érintkezési ellenállás: 50 mOhm 1/6 V-nál
Rövidzárvédelem: 2 A gG típusú olvadóbiztosíték
Hagyományos szabad levegős hőáram: 3 A (gyorscsatlakozó aljzat)
5 A
Névleges üzemi áram: 1,5 A 120 V-nál, AC-12 az IEC 60947-5-1 szerint
1 A 240 V-nál, AC-12 az IEC 60947-5-1 szerint
1 A 24 V-nál, DC-12 az IEC 60947-5-1 szerint
0,7 A 24 V-nál, DC-13 az IEC 60947-5-1 szerint
0,2 A 125 V-nál, DC-12 az IEC 60947-5-1 szerint
0,15 A 125 V-nál, DC-13 az IEC 60947-5-1 szerint
Elektromos élettartam: 100000 ciklus, AC, 0,7 A 220 V-nál az IEC 60947-5-1 C függeléke szerint
Jelzés típusa: Állandó
Áramfogyasztás: 10 mA
Élettartam: 30000 óra
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -10...55 °C
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1
CSA C22.2 No 14
UL 508
JIS C 852
JIS C 4520
IEC 60947-5-1
Terméktanúsítványok: cURus
CCC
Mechanikai tulajdonságok
Működési pozíció: Bármely pozíció
Jelölés: CE
Mechanikai élettartam: 1000000 ciklus
Rezgésállóság: 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Méretek és szerelés
Panel vastagság: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
Elfordulásgátló lemez vastagsága: 0,6 mm / 0,02 in.
Tömítés vastagsága: 0,5 mm / 0,01 in.
