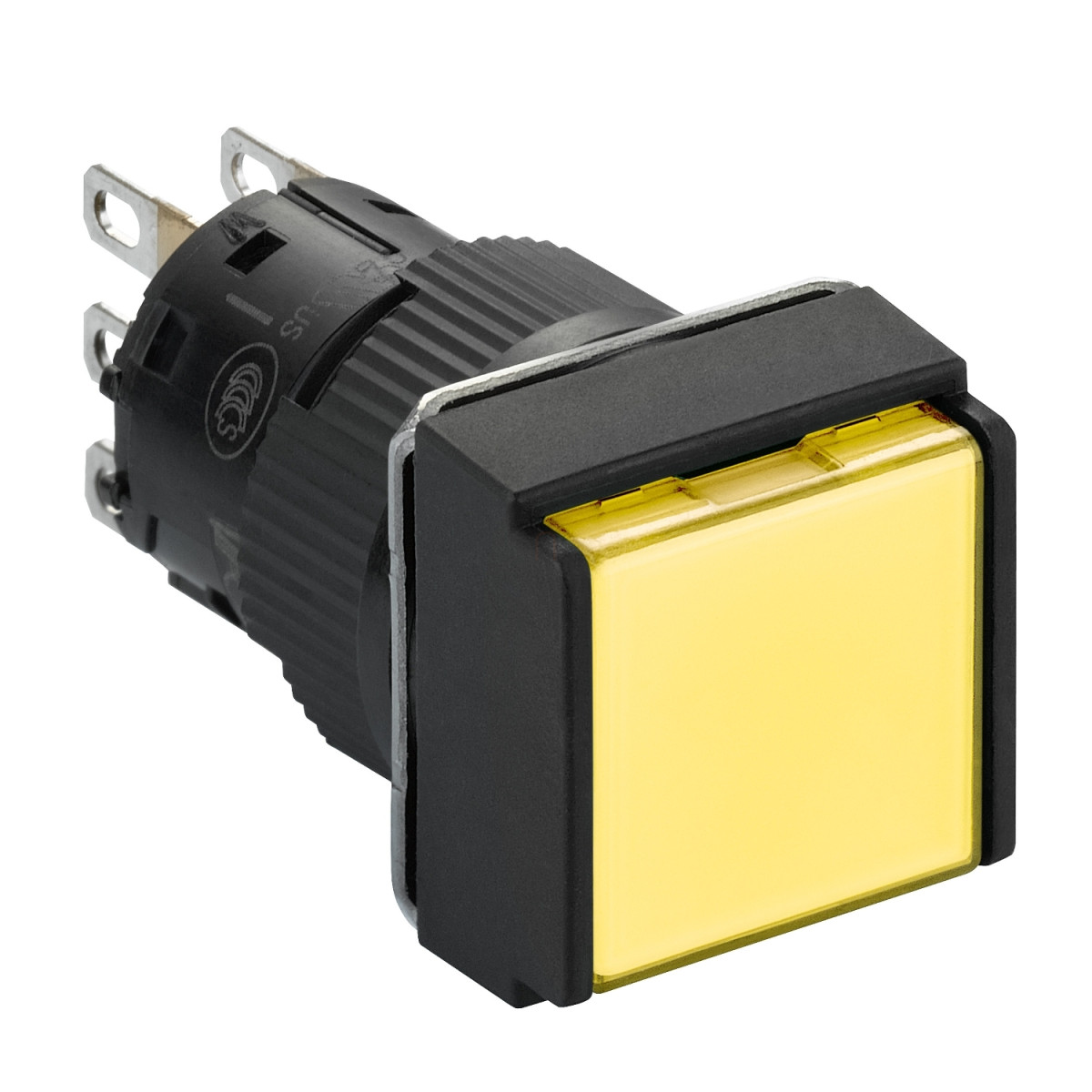

A Schneider Electric Harmony XB6 termékcsalád XB6ECW5J1P típusú világító nyomógombja egy kompakt és megbízható vezérlőeszköz, amely számos ipari és kereskedelmi alkalmazásban használható. Ez a négyzetes, sárga színű, süllyesztett kivitelű nyomógomb 16 mm-es rögzítési átmérővel rendelkezik, ami könnyű telepítést biztosít különböző vezérlőpanelekbe és berendezésekbe.
A termék meghatározó jellemzője a 12V DC polarizált tápfeszültségről működő beépített LED világítás, amely kiváló láthatóságot biztosít minden fényviszony mellett. A rugós visszatérésű (spring return) működtetés és a snap action kontaktus biztosítja a megbízható kapcsolást és a hosszú élettartamot. A nyomógomb 1 C/O (váltó) érintkezővel rendelkezik, amely sokoldalú felhasználást tesz lehetővé különböző kapcsolási feladatokhoz.
A Harmony XB6ECW5J1P műszaki jellemzői lenyűgözőek: a névleges üzemi áram (Ie) AC-12 üzemmódban 1,5 A 120V-on vagy 1 A 240V-on, míg DC-12 üzemmódban 1 A 24V-on vagy 0,2 A 125V-on. A DC-13 üzemmódban 0,7 A 24V-on vagy 0,15 A 125V-on terhelhetőséget kínál. Az aranyozott ezüst érintkezők alacsony, mindössze 50 mOhm kontaktusellenállást biztosítanak 1/6 V-nál. A nyomógomb csatlakoztatása többféle módon történhet: szigetelt faston csatlakozóval (2,8 x 0,5 mm), forrasztható csatlakozóval (≤ 0,75 mm² AWG 19) vagy gyorscsatlakozó aljzattal. A hagyományos szabad levegő hőáram (Ith) értéke 5 A, illetve 3 A gyorscsatlakozó aljzat használata esetén.
A termék kiemelkedő tartóssággal rendelkezik: a mechanikai élettartam 1 000 000 kapcsolási ciklus, míg az elektromos élettartam 100 000 ciklus (AC, 0,7 A 220V-on az IEC 60947-5-1 C függelék szerint). A 10 mA áramfelvétel mellett a szolgálati élettartam 30 000 üzemóra. A nyomógomb beszerelése egyszerű: a panel vastagsága 0,5-6 mm között lehet, és a mellékelt anti-rotációs lemez (0,6 mm vastag) és tömítés (0,5 mm vastag) segítségével IP65 védettség biztosítható az IEC 60529 szabvány szerint.
A XB6ECW5J1P nyomógomb -10...55 °C közötti üzemi hőmérséklet-tartományban használható, tárolási hőmérséklet-tartománya pedig -40...70 °C. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60947-1, UL 508, JIS C 4520, JIS C 852 és CSA C22.2 No 14 előírásoknak, valamint rendelkezik cURus és CCC tanúsítvánnyal. A környezeti hatásokkal szemben is ellenálló: kibírja az 1 mm amplitúdójú rezgéseket 10-55 Hz frekvenciatartományban (IEC 60068-2-6 szerint), valamint a 10 gn erősségű, 11 ms időtartamú, félszinusz hullám gyorsulást (IEC 60068-2-27 szerint).
Schneider Electric Harmony XB6 - XB6ECW5J1P - négyzetes sárga világító nyomógomb Ø16 - sülly. visszatérő - 12 V - 1CO műszaki adatok
Alapadatok
Termékcsalád: Harmony XB6E
Terméktípus: Világító monolitikus nyomógomb
Rövid név: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Működési jellemzők
Jelzőegység fej formája: Négyzet
Működtetés típusa: Rugós visszatérésű
Működtető profil: Sárga süllyesztett
Érintkező típusa és összetétele: 1 C/O (váltó)
Érintkező működése: Snap action
Érintkező anyaga: Aranyozott ezüst
Fényforrás: Beépített LED
Villamos jellemzők
Névleges tápfeszültség: 12 V DC polarizált
Áramfelvétel: 10 mA
Élettartam: 30000 óra
Érintkező ellenállás: 50 mOhm 1/6 V-nál
Rövidzárlat védelem: 2 A gG típusú olvadóbiztosító
Konvencionális szabad levegő hőáram: 5 A (3 A gyorscsatlakozó aljzat esetén)
Névleges üzemi áram:
1,5 A 120 V-nál, AC-12 az IEC 60947-5-1 szerint
1 A 240 V-nál, AC-12 az IEC 60947-5-1 szerint
1 A 24 V-nál, DC-12 az IEC 60947-5-1 szerint
0,7 A 24 V-nál, DC-13 az IEC 60947-5-1 szerint
0,2 A 125 V-nál, DC-12 az IEC 60947-5-1 szerint
0,15 A 125 V-nál, DC-13 az IEC 60947-5-1 szerint
Csatlakozások
Csatlakozások - terminálok:
Szigetelt faston, csatlakozó méret: 2,8 x 0,5 mm
Forrasztható csatlakozó, szorító kapacitás: <= 0,75 mm² AWG 19
Gyorscsatlakozó aljzat
Mechanikai jellemzők és élettartam
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus, AC, 0,7 A 220 V-nál az IEC 60947-5-1 C függelék szerint
Jelzés típusa: Folyamatos
Környezeti jellemzők
Üzemi pozíció: Bármely pozíció
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -10…55 °C
IP védettségi fokozat: IP65 az IEC 60529 szerint
Rezgésállóság: 1 mm (f= 10…55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Jelölés: CE
Szabványok: JIS C 4520, UL 508, IEC 60947-5-1, IEC 60947-1, JIS C 852, CSA C22.2 No 14
Termék tanúsítványok: cURus, CCC
