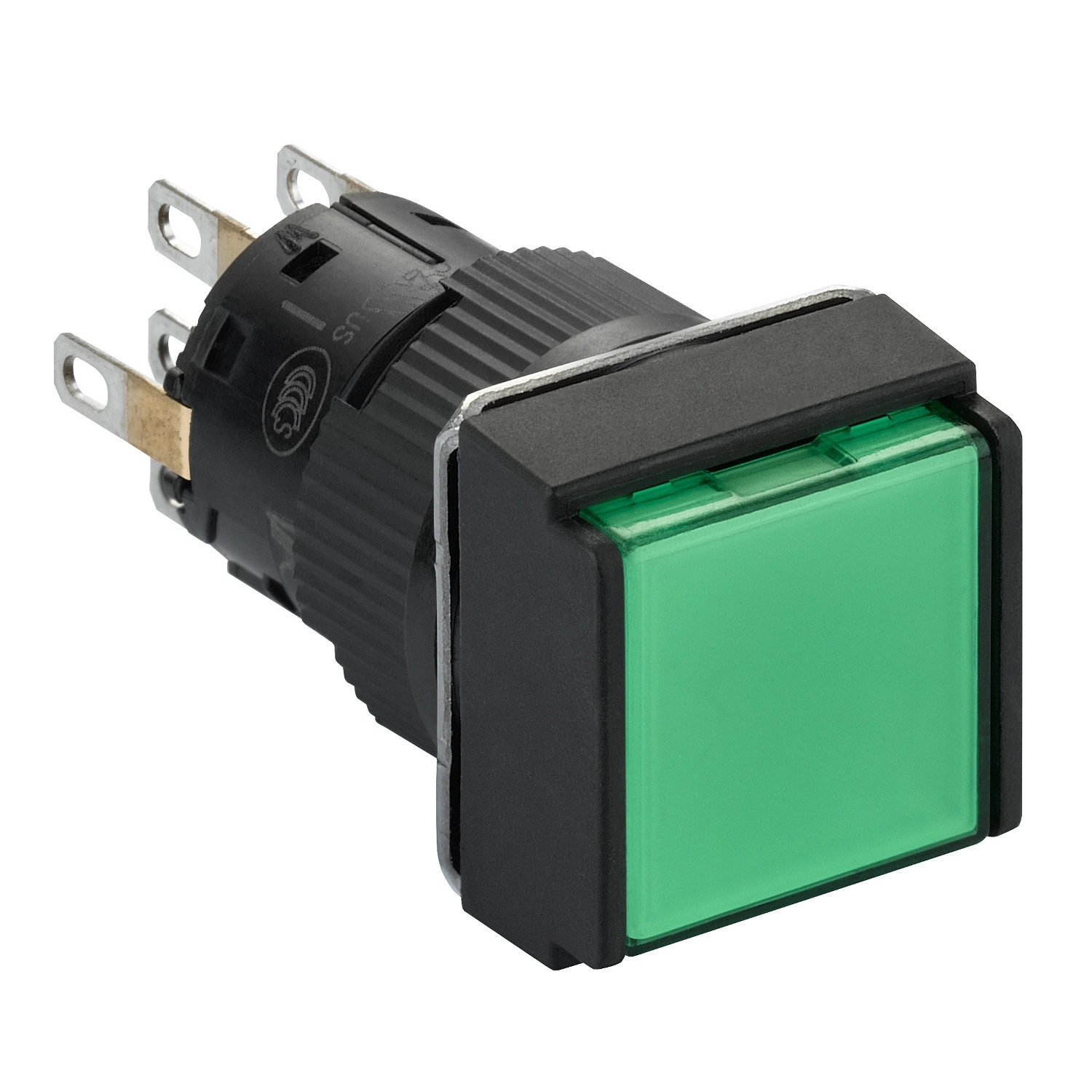

A Schneider Electric Harmony XB6 sorozatba tartozó XB6ECW3B2P egy világított monolitikus nyomógomb, amely számos ipari alkalmazásban kiváló választást jelent. Ez a négyzetes kialakítású, zöld színű, süllyesztett nyomógomb 16 mm-es szerelési átmérővel és rugós visszatérítő funkcióval rendelkezik, így ideális választás vezérlőpanelekbe, gépkezelői felületekre történő beépítésre.
A termék 24 V DC polarizált tápfeszültséggel működik, és beépített LED világítással rendelkezik, amely egyenletes, stabil fényt biztosít a láthatóság érdekében. Két váltóérintkezővel (2CO) felszerelt, ami sokoldalú kapcsolási lehetőségeket kínál. Az érintkezők arannyal bevont ezüstből készültek, ami kiváló vezetőképességet és hosszú élettartamot biztosít. Az érintkezők működése pillanat-kapcsolású (snap action), és a termék többféle csatlakozási lehetőséget kínál: szigetelt faston csatlakozók (2,8 x 0,5 mm méretben), forrasztható csatlakozók (≤0,75 mm² AWG 19 kapacitással), valamint gyorscsatlakozó aljzat.
A műszaki paramétereket tekintve a XB6ECW3B2P lenyűgöző specifikációkkal rendelkezik. Mechanikai élettartama 1.000.000 ciklus, míg elektromos élettartama 100.000 ciklus (AC, 0,7 A, 220 V terhelésnél az IEC 60947-5-1 C függelék szerint). A nyomógomb áramfogyasztása mindössze 10 mA, és a LED világítás élettartama 30.000 óra. Az érintkezők ellenállása 50 mOhm 1/6 V-nál, a konvencionális szabad levegőben mérhető hőáram pedig 5 A, illetve 3 A gyorscsatlakozó aljzat esetén. A névleges üzemi áram az alkalmazástól függően változik: 1,5 A 120 V-nál (AC-12), 1 A 240 V-nál (AC-12) vagy 24 V-nál (DC-12), 0,7 A 24 V-nál (DC-13), 0,2 A 125 V-nál (DC-12), illetve 0,15 A 125 V-nál (DC-13) az IEC 60947-5-1 szabványnak megfelelően. Rövidzárlat elleni védelemként 2 A-es gG típusú olvadóbiztosíték ajánlott.
A nyomógomb környezeti paraméterei szintén figyelemre méltóak. IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és vízsugár elleni védelmet biztosít. Üzemi hőmérséklet-tartománya -10°C és +55°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között. Ellenáll a vibrációnak (1 mm amplitúdó 10-55 Hz frekvenciatartományban az IEC 60068-2-6 szerint) és ütésálló (10 gn gyorsulás 11 ms időtartamú félszinusz hullámforma esetén az IEC 60068-2-27 szerint). A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-1, IEC 60947-5-1, UL 508, JIS C 852, CSA C22.2 No 14 és JIS C 4520 előírásokat, valamint CCC és cURus tanúsítványokkal rendelkezik.
Schneider Electric Harmony XB6 - XB6ECW3B2P - négyzetes zöld világító nyomógomb Ø16 - sülly. visszatérő - 24 V - 2CO műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Világított monolitikus nyomógomb
Rövid terméknév: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Nyomógomb fej alakja: Négyzet
Működtető típusa: Rugós visszatérő
Működtető profilja: Zöld süllyesztett
Elektromos jellemzők
Érintkezők típusa és összetétele: 2 váltóérintkező (2CO)
Érintkező működése: Pillanat-kapcsolás
Csatlakozás - csatlakozók: Szigetelt faston, méret: 2,8 x 0,5 mm
Forrasztható csatlakozó, csatlakoztatási kapacitás: ≤ 0,75 mm² AWG 19
Gyorscsatlakozó aljzat
Érintkező anyaga: Aranyozott ezüst
Fényforrás: Beépített LED
Névleges tápfeszültség: 24 V DC polarizált
Áramfogyasztás: 10 mA
Élettartam: 30000 óra
Érintkező ellenállás: 50 mOhm 1/6 V-nál
Rövidzárlat elleni védelem: 2 A gG típusú olvadóbiztosíték
Konvencionális szabad levegőben mérhető hőáram: 3 A (gyorscsatlakozó aljzat), 5 A
Névleges üzemi áram:
1,5 A 120 V-nál, AC-12 az IEC 60947-5-1 szerint
1 A 240 V-nál, AC-12 az IEC 60947-5-1 szerint
1 A 24 V-nál, DC-12 az IEC 60947-5-1 szerint
0,7 A 24 V-nál, DC-13 az IEC 60947-5-1 szerint
0,2 A 125 V-nál, DC-12 az IEC 60947-5-1 szerint
0,15 A 125 V-nál, DC-13 az IEC 60947-5-1 szerint
Elektromos élettartam: 100000 ciklus, AC, 0,7 A 220 V-nál az IEC 60947-5-1 C függelék szerint
Mechanikai jellemzők
Üzemi pozíció: Bármely helyzet
Jelölés: CE
Mechanikai élettartam: 1000000 ciklus
Jelzés típusa: Folyamatos
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -10...55 °C
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok: IEC 60947-1, IEC 60947-5-1, UL 508, JIS C 852, CSA C22.2 No 14, JIS C 4520
Terméktanúsítványok: CCC, cURus
Rezgésállóság: 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Beépítési információk
Panel vastagság: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
Anti-rotációs lemez vastagsága: 0,6 mm / 0,02 in.
Tömítés vastagsága: 0,5 mm / 0,01 in.
