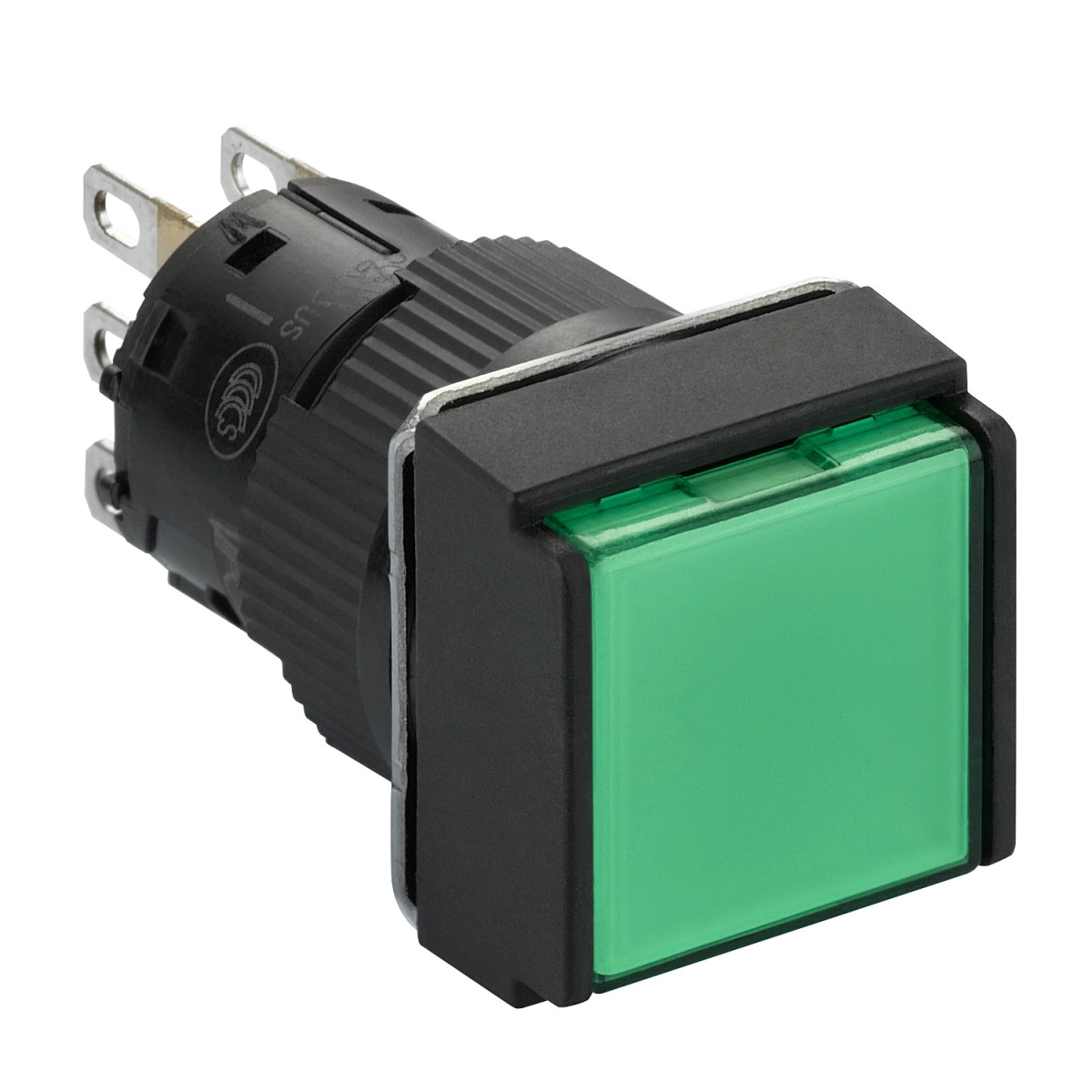

A Schneider Electric Harmony XB6 termékcsalád XB6ECW3B1P jelzésű világító nyomógombja egy kompakt, robusztus ipari kezelőeszköz, amely számos automatizálási és vezérlési alkalmazásban használható. Ez a monolitikus kialakítású, zöld színű, négyzetes fejű nyomógomb 16 mm-es szerelőátmérővel rendelkezik, ami ideálissá teszi olyan helyekre, ahol korlátozott a rendelkezésre álló hely.
A termék rugós visszatérésű működtetéssel rendelkezik, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszaáll alaphelyzetbe. Tápellátása 24V DC polarizált, így fontos a megfelelő bekötési polaritás betartása a biztonságos működéshez. A belső LED-es megvilágítás állandó fényt biztosít, ami egyértelmű vizuális visszajelzést ad a kezelő számára. A LED áramfelvétele mindössze 10 mA, élettartama pedig kiemelkedően hosszú, 30000 üzemóra.
A nyomógomb egy váltó érintkezővel (1 C/O) rendelkezik, amely aranyozott ezüst érintkezőkkel van ellátva a kiváló elektromos vezetőképesség és tartósság érdekében. A csatlakozás többféle módon is megoldható: szigetelt faston csatlakozóval (2,8 x 0,5 mm méretben), forrasztható csatlakozóval (≤ 0,75 mm² AWG 19 befogadóképességgel), vagy gyors csatlakozó aljzaton keresztül. Az érintkezők kapcsolási módja pillanatkapcsolás (snap action), ami határozott, jól érzékelhető működést biztosít. Az érintkező ellenállás mindössze 50 mOhm 1/6 V esetén, ami minimális teljesítményveszteséget jelent.
Az XB6ECW3B1P nyomógomb mechanikai élettartama kiemelkedő, 1.000.000 kapcsolási ciklus, míg elektromos élettartama 100.000 ciklus (AC, 0,7 A 220 V-on az IEC 60947-5-1 szabvány C. függeléke szerint). A névleges üzemi áram (Ie) többféle terhelésre is megadott: 1,5 A 120 V AC-12 esetén, 1 A 240 V AC-12 esetén, 1 A 24 V DC-12 esetén, 0,7 A 24 V DC-13 esetén, 0,2 A 125 V DC-12 esetén, illetve 0,15 A 125 V DC-13 esetén, minden esetben az IEC 60947-5-1 szabványnak megfelelően. A hagyományos szabad levegőben mért hőáram (Ith) 5 A, illetve gyors csatlakozó aljzat használata esetén 3 A. A rövidzárlat elleni védelemhez 2 A-es gG típusú olvadóbiztosító használata ajánlott.
Schneider Electric Harmony XB6 - XB6ECW3B1P - Ø16 komplett világító nyomógomb, zöld műszaki adatok
Termék általános adatai
Termékcsalád: Harmony XB6E
Termék típusa: Világító monolitikus nyomógomb
Rövid termékazonosító: XB6E
Előlap anyaga: Műanyag
Szerelő átmérő: 16 mm
Jelzőegység fejének alakja: Négyzetes
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld, süllyesztett
Elektromos tulajdonságok
Érintkezők típusa és összetétele: 1 C/O (váltó érintkező)
Érintkezők működése: Pillanatkapcsolás (snap action)
Csatlakozási módok: Szigetelt faston csatlakozó (2,8 x 0,5 mm méret), Forrasztható csatlakozó (≤ 0,75 mm² AWG 19 befogadóképesség), Gyors csatlakozó aljzat
Érintkezők anyaga: Aranyozott ezüst
Fényforrás: Beépített LED
Névleges tápfeszültség: 24 V DC, polarizált
Áramfelvétel: 10 mA
Élettartam: 30000 óra
Kontaktus ellenállás: 50 mOhm (1/6 V esetén)
Rövidzárlat elleni védelem: 2 A gG típusú olvadóbiztosító
Konvencionális szabad levegőben mért hőáram: 5 A (3 A gyors csatlakozó aljzat esetén)
Névleges üzemi áram (Ie): 1,5 A (120 V, AC-12), 1 A (240 V, AC-12), 1 A (24 V, DC-12), 0,7 A (24 V, DC-13), 0,2 A (125 V, DC-12), 0,15 A (125 V, DC-13)
Elektromos élettartam: 100000 ciklus, AC, 0,7 A 220 V-on (IEC 60947-5-1 C függelék szerint)
Jelzés típusa: Állandó
Mechanikai tulajdonságok
Működési pozíció: Bármilyen
Jelölés: CE
Mechanikai élettartam: 1000000 ciklus
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -10...55 °C
IP védettségi fokozat: IP65 (IEC 60529 szerint)
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-1, JIS C 852, JIS C 4520, IEC 60947-5-1
Termék tanúsítványok: CCC, cURus
Rezgésállóság: 1 mm (f= 10...55 Hz) (IEC 60068-2-6 szerint)
Ütésállóság: 10 gn (időtartam = 11 ms) félszinuszos hullámú gyorsulás esetén (IEC 60068-2-27 szerint)
Méretek és szerelés
Panel kivágás: Kör vagy négyzet alakú fejhez
Elfordulás-gátló lemez vastagsága: 0,6 mm
Tömítés vastagsága: 0,5 mm
Panel vastagsága: 0,5 mm ≤ e ≤ 6 mm
