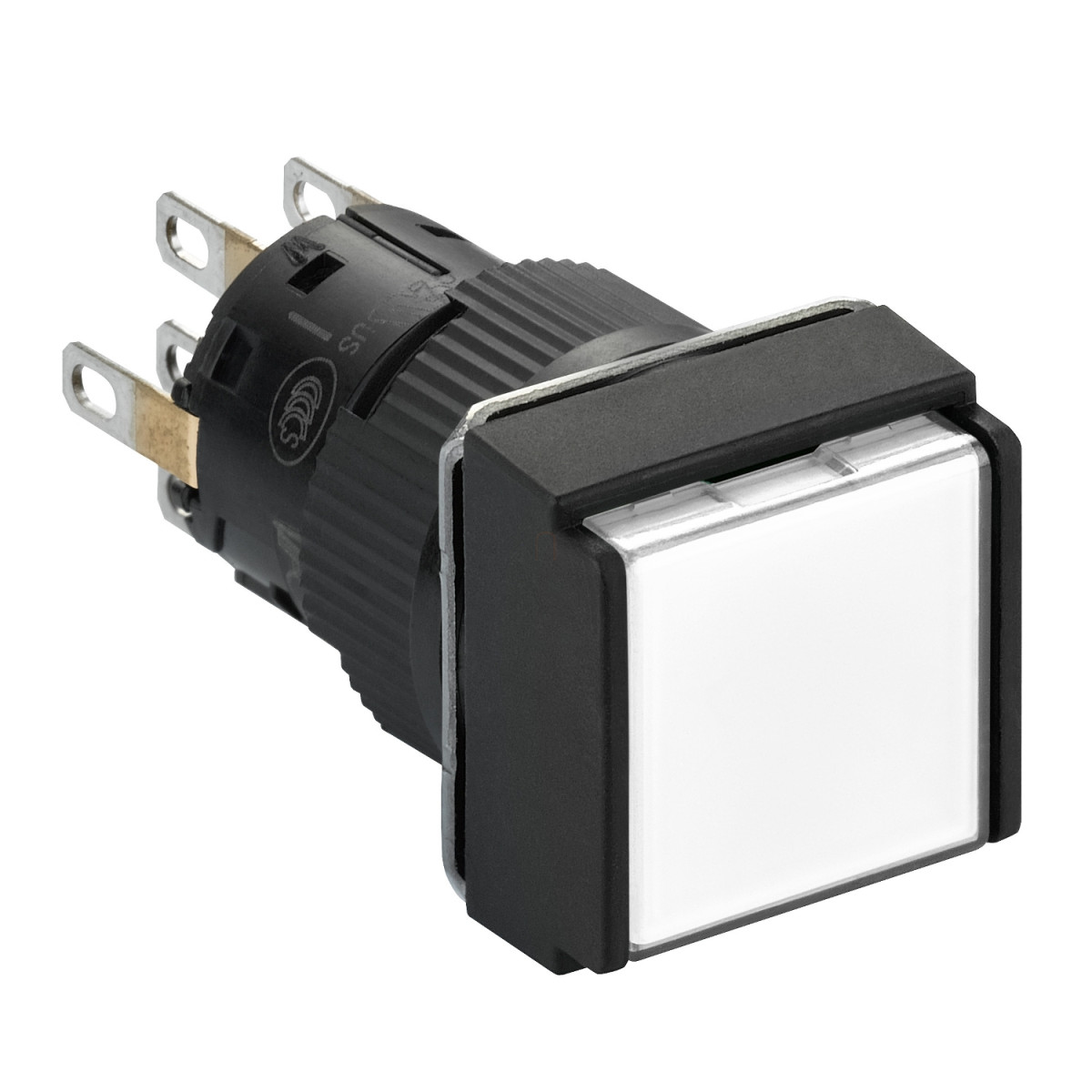

A Schneider Electric Harmony XB6E termékcsaládjából származó XB6ECW1B2P egy kiváló minőségű, világítással ellátott monolitikus nyomógomb, amely számos ipari és kereskedelmi alkalmazásban megbízható megoldást nyújt. Ez a négyzetes, fehér, süllyesztett kialakítású nyomógomb 16 mm-es szerelési átmérővel rendelkezik, és rugós visszatérésű működéssel van ellátva, így ideális olyan vezérlőrendszerek számára, ahol a pillanatnyi kapcsolás szükséges.
A termék 24 V DC polarizált tápellátással működik és beépített LED világítással van felszerelve, amely egyértelmű vizuális visszajelzést biztosít a gomb állapotáról. Az elektromos kialakítás 2 váltóérintkezőt (2CO) tartalmaz, amelyek aranyozott ezüst anyagból készültek a kiváló elektromos vezetőképesség és hosszú élettartam érdekében. A csatlakozás többféle módon lehetséges: szigetelt faston csatlakozóval (2,8 x 0,5 mm méretben), forrasztható kapcsokkal (max. 0,75 mm² vagy AWG 19 vezeték befogadására), valamint gyorscsatlakozó aljzattal, így rugalmas beépítési lehetőségeket kínál különböző alkalmazásokhoz.
A Harmony XB6ECW1B2P műszaki paraméterei impozánsak: 1.000.000 ciklus mechanikai élettartammal és 100.000 ciklus elektromos élettartammal rendelkezik (AC, 0,7 A 220 V-on, az IEC 60947-5-1 C melléklete szerint). Az érintkezési ellenállás mindössze 50 mOhm 1/6 V-on, a konvencionális szabad levegőáram termikus árama pedig 5 A (illetve 3 A gyorscsatlakozó aljzat esetén). A névleges üzemi áram különböző üzemmódokban változik, például 1,5 A 120 V-on (AC-12), 1 A 240 V-on (AC-12) vagy 24 V-on (DC-12), illetve 0,7 A 24 V-on (DC-13) az IEC 60947-5-1 szabványnak megfelelően. A rövidzárlat elleni védelmet 2 A-es gG típusú olvadóbiztosíték biztosítja. A termék áramfogyasztása 10 mA, élettartama pedig 30.000 óra.
Környezeti szempontból a XB6ECW1B2P nyomógomb -10°C és +55°C közötti üzemi hőmérsékleten használható, tárolási hőmérsékleti tartománya pedig -40°C és +70°C között van. Az IP65-ös védettségnek köszönhetően por és vízsugár ellen védett az IEC 60529 szabványnak megfelelően, így ideális választás lehet mostoha környezeti feltételek mellett is. A termék ellenáll a vibrációnak (1 mm, f=10...55 Hz az IEC 60068-2-6 szerint) és ütésállósága is kiemelkedő (10 gn gyorsulás 11 ms időtartamig, félszinusz hullám esetén az IEC 60068-2-27 szerint).
A Harmony XB6ECW1B2P számos nemzetközi szabványnak megfelel, többek között: CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, JIS C 852, JIS C 4520 és UL 508. Rendelkezik CCC és cURus termék tanúsítványokkal is. Ez a sokoldalú nyomógomb bármilyen pozícióban szerelhető, és CE jelöléssel van ellátva, ami garantálja a vonatkozó európai irányelveknek való megfelelést.
Schneider Electric Harmony XB6 - XB6ECW1B2P - négyzetes fehér világító nyomógomb Ø16 - sülly. visszatérő - 24 V - 2CO műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Világítással ellátott monolitikus nyomógomb
Rövid terméknév: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Négyzetes
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér süllyesztett
Érintkezők típusa és összetétele: 2 C/O (váltó)
Érintkezők működése: Gyorskapcsolású
Csatlakozások
Csatlakozási módok: Szigetelt faston, csatlakozó méret: 2,8 x 0,5 mm
Forrasztható kapocs, max. kapacitás: ≤ 0,75 mm² AWG 19
Gyorscsatlakozó aljzat
Érintkezők anyaga: Aranyozott ezüst
Fényforrás: Beépített LED
Névleges tápfeszültség: 24 V DC polarizált
Teljesítmény adatok
Üzemi pozíció: Bármely pozíció
Jelölés: CE
Mechanikai élettartam: 1.000.000 ciklus
Érintkezési ellenállás: 50 mOhm 1/6 V-nál
Rövidzárlat elleni védelem: 2 A gG típusú olvadóbiztosíték
Konvencionális szabad levegőáram termikus árama: 3 A (gyorscsatlakozó aljzat esetén)
5 A
Névleges üzemi áram:
1,5 A 120 V-nál, AC-12 az IEC 60947-5-1 szerint
1 A 240 V-nál, AC-12 az IEC 60947-5-1 szerint
1 A 24 V-nál, DC-12 az IEC 60947-5-1 szerint
0,7 A 24 V-nál, DC-13 az IEC 60947-5-1 szerint
0,2 A 125 V-nál, DC-12 az IEC 60947-5-1 szerint
0,15 A 125 V-nál, DC-13 az IEC 60947-5-1 szerint
Elektromos élettartam: 100.000 ciklus, AC, 0,7 A 220 V-nál az IEC 60947-5-1 C melléklete szerint
Jelzés típusa: Folyamatos
Áramfelvétel: 10 mA
Szolgálati élettartam: 30.000 óra
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -10...55 °C
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok:
CSA C22.2 No 14
IEC 60947-1
JIS C 852
UL 508
IEC 60947-5-1
JIS C 4520
Terméktanúsítványok:
CCC
cURus
Rezgésállóság: 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Méretek
Panel kivágás: 16,2 mm átmérőjű kör
Panel vastagság: 0,5 mm (0,01 hüvelyk) ≤ e ≤ 6 mm (0,24 hüvelyk)
Elfordulás-gátló lemez vastagsága: 0,6 mm / 0,02 hüvelyk
Tömítés vastagsága: 0,5 mm / 0,01 hüvelyk
