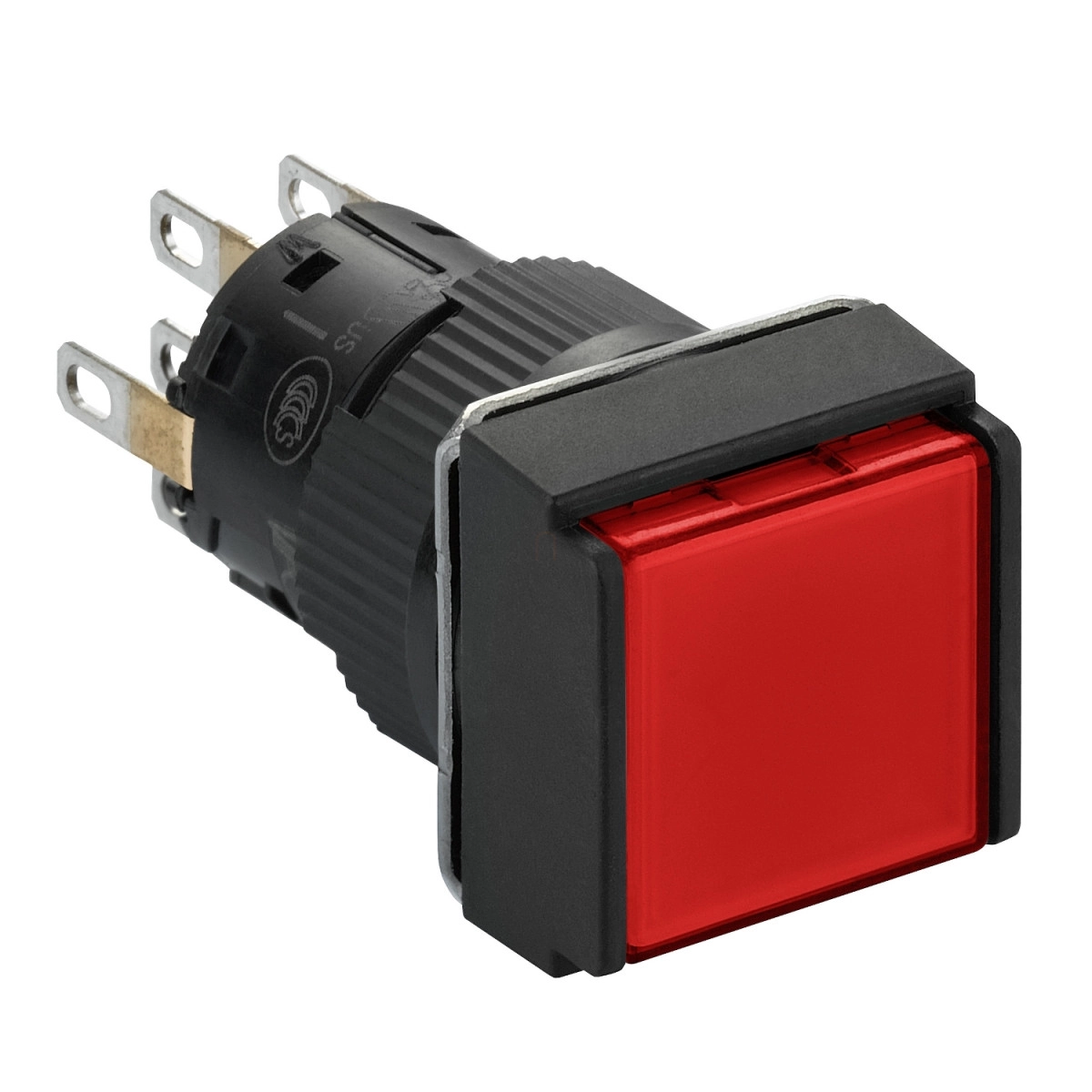

A Schneider Electric Harmony XB6E sorozatú XB6ECF4B2P világító monolitikus nyomógomb egy kompakt, 16 mm-es átmérővel szerelhető, négyzet alakú, piros, süllyesztett felületű ipari kapcsolóelem. Ez a reteszelő működésű nyomógomb a megbízható Schneider Electric Harmony XB6E termékcsalád része, amely minőségi és tartós megoldást kínál az ipari vezérlőpanelekhez és berendezésekhez.
A XB6ECF4B2P modell 24 V DC polarizált tápfeszültséggel működik és integrált LED világítással rendelkezik, amely kiváló láthatóságot biztosít akár gyengébb fényviszonyok között is. A világítás típusa állandó fényű (steady), áramfelvétele mindössze 10 mA. Az aranyozott ezüst érintkezőknek köszönhetően kiváló villamos tulajdonságokkal rendelkezik, és két váltóérintkezővel (2 CO) van ellátva, ami nagyobb rugalmasságot biztosít a különböző kapcsolási feladatokhoz. A kapcsoló kontakt működése gyors kapcsolású (snap action), ami precíz és határozott működtetést tesz lehetővé.
A műszaki paramétereket tekintve a nyomógomb szerkezete különösen tartós, amit a 250.000 ciklusos mechanikai élettartam, valamint az 50.000 ciklusos elektromos élettartam (DC-12, 1 A 30 V-nál, illetve AC-12, 0,5 A 125/250 V-nál) is alátámaszt. A kapcsoló IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, így por és víz ellen teljesen védett, ideális választás ipari környezetben való használatra. Működési hőmérséklet-tartománya -10°C és +55°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között. A termék 1,3 N működtetési erőt igényel az elektromos állapotváltozáshoz.
A Schneider Electric XB6ECF4B2P nyomógomb kompakt kialakítású, méretei mindössze 18 mm x 18 mm x 40 mm (magasság x szélesség x mélység). A beszereléshez 16 mm átmérőjű lyuk szükséges a panelen, amely 0,5 mm és 6 mm közötti vastagságú lehet. A termék csatlakoztatása kétféle módon történhet: 2,8 x 0,5 mm-es Faston csatlakozókkal vagy forrasztható csatlakozókkal. Terminál jelölése az ISO n°1 szabvány szerint: (23-24-21-22)OF és (13-14-11-12)OF. A nyomógomb biztonságosan használható, megfelel a legszigorúbb nemzetközi szabványoknak, többek között az UL 508, JIS C 4520, CSA C22.2 No 14, JIS C 852, IEC 60947-5-1, és IEC 60947-1 előírásainak, és rendelkezik CCC és cURus tanúsítványokkal is.
Schneider Electric Harmony XB6 - XB6ECF4B2P - Ø16 komplett világító nyomógomb, piros, négyszögletes műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Világító monolitikus nyomógomb
Rövid terméknév: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőfej alakja: Négyzet
Működtető típusa: Reteszelő
Működtető profilja: Piros süllyesztett
Elektromos jellemzők
Érintkezők típusa és összetétele: 2 váltó (C/O)
Érintkező működés: Gyorskapcsolás
Csatlakozás típusa: Faston csatlakozók, méret: 2.8 x 0.5 mm; Forrasztható csatlakozók
Érintkezők anyaga: Aranyozott ezüst
Fényforrás: Beépített LED
Névleges tápfeszültség: 24 V DC polarizált
Áramfelvétel: 10 mA
Jelzés típusa: Folyamatos
Élettartam: 50000 óra
Szigetelési feszültség: 250 V (2-es szennyezettségi fok) az IEC 60947-1 szerint
Lökőfeszültség-állóság: 2,5 kV az IEC 60947-1 szerint
Mechanikai jellemzők
Magasság: 18 mm
Szélesség: 18 mm
Mélység: 40 mm
Működtetési erő: 1,3 N váltóérintkező elektromos állapotának változtatásához
Mechanikai élettartam: 250000 ciklus
Környezeti jellemzők
Védettségi fokozat: IP65 az IEC 60529 szerint
Üzemi hőmérséklet: -10...55 °C
Tárolási hőmérséklet: -40...70 °C
Rezgésállóság: 1 mm (f= 5...55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 20 gn (időtartam = 11 ms) fél szinuszhullám gyorsulás az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C 4520, CSA C22.2 No 14, JIS C 852, IEC 60947-5-1, IEC 60947-1
Tanúsítványok: CCC, cURus
Jelölés: CE
