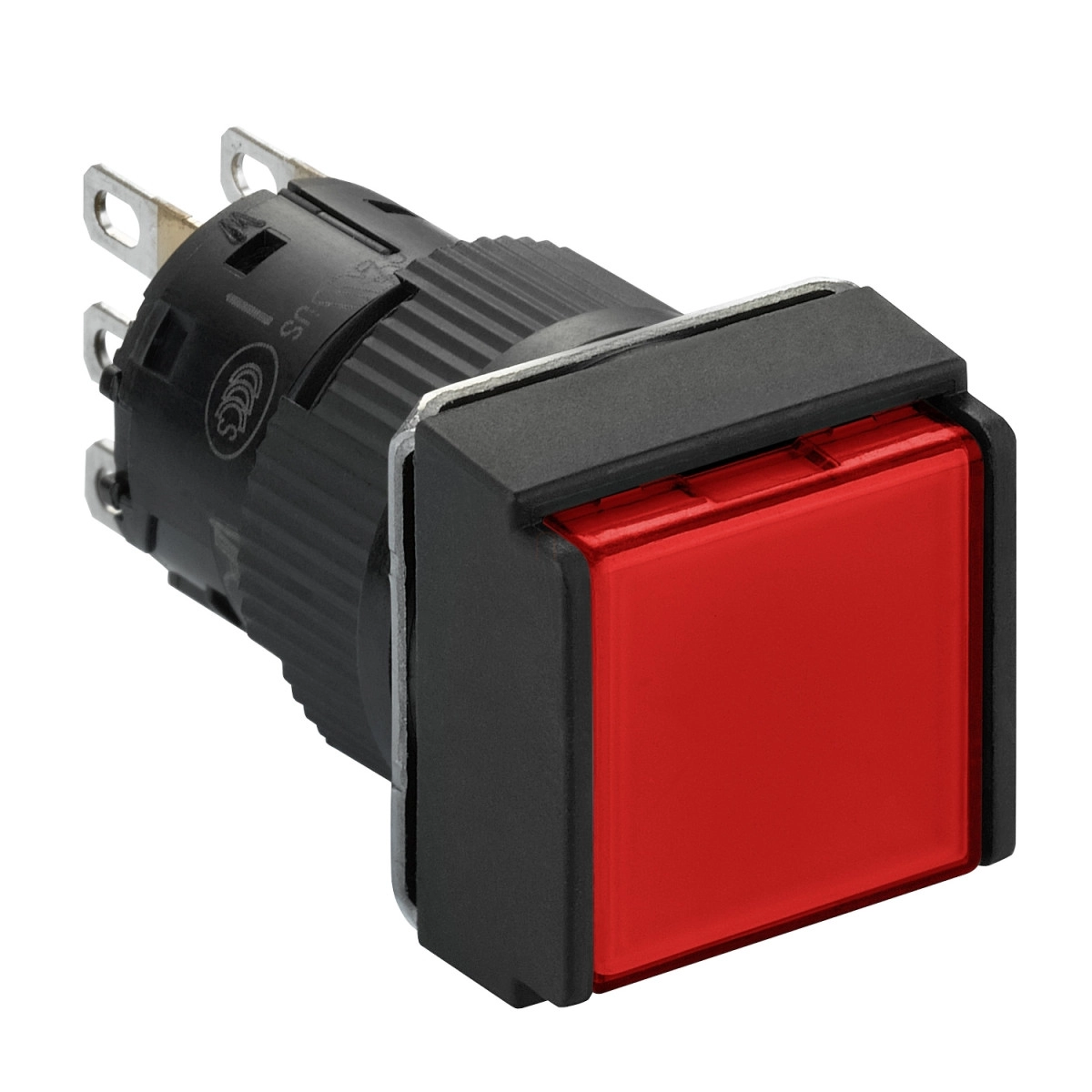

A Schneider Electric Harmony XB6E termékcsalád kiváló minőségű, négyzet alakú, piros, monolitikus nyomógomb-kapcsolója tökéletes választás ipari vezérlőpanelek és berendezések kapcsolóelemeként. A XB6ECA41P cikkszámmal ellátott, 16 mm átmérőjű rögzítőfurattal szerelhető nyomógomb kiemelkedő tartósságot és megbízhatóságot kínál a legigényesebb ipari környezetben is.
A termék süllyesztett, piros színű működtetőfejjel rendelkezik, amely rugós visszatérésű működésű, vagyis nyomásra aktiválódik, majd elengedéskor automatikusan alaphelyzetbe áll vissza. Az érintkezők arannyal bevont ezüst anyagból készülnek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A kapcsoló 1 váltóérintkezővel (1C/O) rendelkezik, és a csatlakoztatás többféle módon történhet: szigetelt gyorscsatlakozó (2.8 x 0.5 mm méretű), forrasztható csatlakozóval (max. 0.75 mm² vagy AWG 19 méretig), illetve gyorscsatlakozó aljzattal.
A XB6ECA41P nyomógomb műszaki paraméterei kiemelkedőek: IP65-ös védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami por ellen teljesen védett és vízsugár ellen védett kivitelt jelent. A kapcsoló névleges áramerőssége 5A, illetve 3A gyorscsatlakozó aljzat használata esetén. Különböző áramkörökben való alkalmazhatóságát biztosítja, hogy AC-12 üzemmódban 1.5A/120V vagy 1A/240V, AC-13 üzemmódban 1A/120V vagy 0.7A/240V terhelhetőséggel bír, míg DC-12 üzemmódban 1A/24V vagy 0.2A/125V, DC-13 üzemmódban pedig 0.7A/24V vagy 0.15A/125V áramerősséget képes kapcsolni. A rövidzárlat elleni védelmet 2A-es gG típusú olvadóbiztosító biztosítja. A kapcsolási művelet snap action (gyorskapcsolású) típusú, ami határozott kapcsolást eredményez. Az érintkezési ellenállás mindössze 50 mOhm 1/6 V feszültségen mérve.
A mechanikai élettartama kiemelkedő, 1,000,000 kapcsolási ciklus, míg elektromos élettartama 100,000 ciklus 0.7A/220V AC terhelésnél az IEC 60947-5-1 C függeléke szerint. A műanyag előlappal rendelkező termék számos nemzetközi szabványnak megfelel, köztük UL 508, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, JIS C 852, JIS C 4520 szabványoknak, és rendelkezik CCC és cURus tanúsítvánnyal. Működési hőmérséklet-tartománya -10°C és +55°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között. A termék rezgésálló (1 mm amplitúdó 10-55 Hz frekvenciatartományban az IEC 60068-2-6 szerint), és ütésálló (10g gyorsulás, 11 ms időtartam, félszinusz hullám az IEC 60068-2-27 szerint).
Schneider Electric Harmony XB6 - XB6ECA41P - négyzetes piros nyomógomb Ø 16 - sülly. visszatérő - 1OC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Monolitikus nyomógomb
Rövid terméknév: XB6E
Előlap anyaga: Műanyag
Rögzítési átmérő: 16 mm
Jelzőfej alakja: Négyzet
Működtető típusa: rugós visszatérésű
Működtető profilja: Piros süllyesztett
Érintkezők típusa és összetétele: 1 váltó (C/O)
Kontaktus működése: Gyorskapcsolás
Csatlakozások - kapcsok: Szigetelt gyorscsatlakozó (méret: 2.8 x 0.5 mm), Forrasztható kapocs (max. 0.75 mm² vagy AWG 19), Gyorscsatlakozó aljzat
Érintkezők anyaga: Aranyozott ezüst
Kiegészítő adatok
Túlfeszültség kategória: II (IEC 60536 szerint)
Működési pozíció: Bármely pozíció
Jelölés: CE
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0.6-1 Nm
Érintkezési ellenállás: 50 mOhm 1/6 V-nál
Rövidzárlat elleni védelem: 2 A-es gG típusú olvadóbiztosító
Hagyományos szabad levegőn mért termikus áram [Ith]: 3 A (gyorscsatlakozó aljzatnál), 5 A
Névleges üzemi áram [Ie]: 1.5 A 120 V-nál (AC-12), 1 A 240 V-nál (AC-12), 0.7 A 240 V-nál (AC-13), 1 A 120 V-nál (AC-13), 1 A 24 V-nál (DC-12), 0.7 A 24 V-nál (DC-13), 0.2 A 125 V-nál (DC-12), 0.15 A 125 V-nál (DC-13)
Elektromos élettartam: 100000 ciklus, AC, 0.7 A 220 V-nál (IEC 60947-5-1 C függelék szerint)
Környezeti adatok
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -10...55 °C
IP védettségi fokozat: IP65 (IEC 60529 szerint)
Szabványok: UL 508, JIS C 852, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, JIS C 4520
Terméktanúsítványok: CCC, cURus
Rezgésállóság: 1 mm (f = 10...55 Hz) (IEC 60068-2-6 szerint)
Ütésállóság: 10 g (időtartam = 11 ms) félszinusz hullám gyorsulás (IEC 60068-2-27 szerint)
Szerelési és beépítési adatok
Panel vastagság: 0.5 mm és 6 mm között
Tömítés vastagsága: 0.5 mm
Elforgásgátló lemez vastagsága: 0.6 mm
