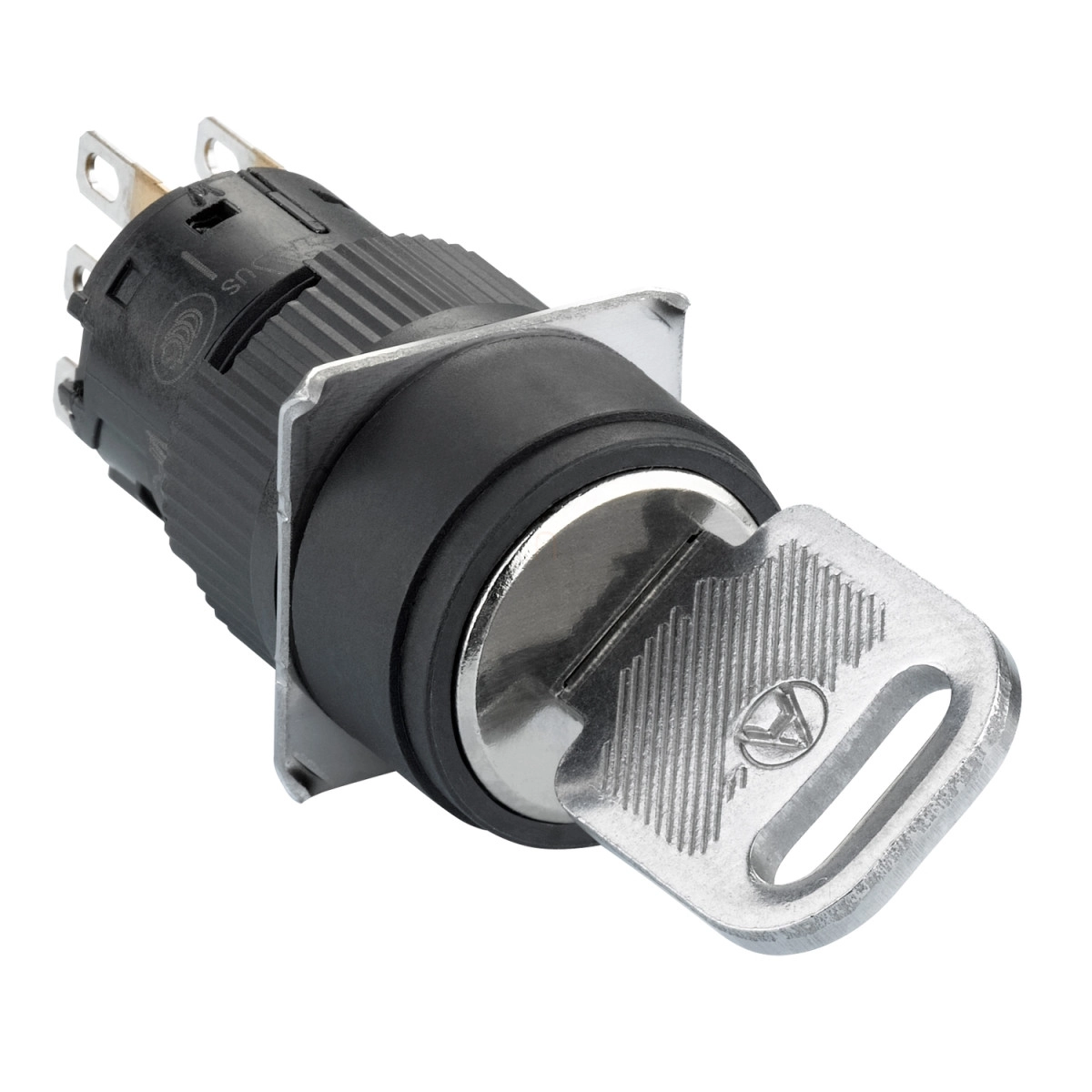

A Harmony XB6E választókapcsoló termékcsalád XB6EAG221P típusú tagja egy prémium minőségű, monolitikus felépítésű kulcsos választókapcsoló, amelyet ipari vezérlőpanelek, gépek és berendezések biztonságos működtetéséhez terveztek. Ez a kompakt, 16 mm-es szerelési átmérőjű kapcsoló tökéletes választás olyan alkalmazásokhoz, ahol korlátozott hozzáférést vagy kiemelt biztonsági funkciót kell biztosítani a rendszer irányításánál.
A Schneider Electric XB6EAG221P kerek, fekete kulcsos választókapcsoló két pozícióval rendelkezik, és a kiálló kulcsreteszelő kialakításának köszönhetően a kapcsolási állapot jól látható és egyértelmű. A termék "stay put" (pozíciótartó) működésű, ami azt jelenti, hogy a választott helyzetben marad a kapcsoló a kulcs elfordítása után is. A 132-es kulcs bármely állásban kivehető, ami rugalmas felhasználást tesz lehetővé különböző biztonsági protokollok szerint.
A műszaki részleteket tekintve, ez az XB6E választókapcsoló egy átkapcsoló érintkezőt (1C/O) tartalmaz, amely csúszóérintkezős (snap action) működési elvvel rendelkezik. Az érintkezők anyaga aranyozott ezüst, ami kiváló elektromos tulajdonságokat és hosszú élettartamot biztosít. A kapcsolóhoz többféle csatlakozási lehetőség tartozik: szigetelt gyorscsatlakozó (faston, 2,8 x 0,5 mm méretű), forrasztható csatlakozó (max. 0,75 mm² vagy AWG 19 vezetékméretig), illetve gyorscsatlakozó aljzat. A termék 3A hagyományos szabad levegőn mért termikus áramot támogat, de gyorscsatlakozó aljzat használatával is 3A-t biztosít.
A Schneider Electric XB6EAG221P kulcsos kapcsoló kiemelkedő mechanikai tartósságot kínál, akár 250 000 cikluson keresztül megbízhatóan működik. Elektromos élettartama 100 000 kapcsolási ciklus 0,7A terhelés mellett 220V AC feszültségen, az IEC 60947-5-1 szabvány C függeléke szerint. A termék különböző terhelési kategóriákban használható: AC-12 alkalmazásoknál 1,5A/120V vagy 1A/240V; AC-13 alkalmazásoknál 1A/120V vagy 0,7A/240V; DC-12 kategóriában 1A/24V vagy 0,2A/125V; DC-13 kategóriában pedig 0,7A/24V vagy 0,15A/125V névleges üzemi árammal bír. A műanyag előlappal ellátott kapcsoló IP65-ös védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami por ellen teljesen védett és vízsugár ellen védett kivitelt jelent.
Harmony XB6E - XB6EAG221P - kerek fekete kulcsos választókapcsoló Ø16 - kiálló retesz 2 állású - 1CO műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Monolitikus választókapcsoló
Eszköz rövid neve: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: pozíciótartó
Működtető profilja: kulcsos kapcsoló
Pozíciók száma: 2 állás
Kulcs száma: 132
Kulcs kivételi pozíció: Bármely állásban
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 C/O (átkapcsoló)
Érintkező működése: Snap action (gyorsműködésű)
Érintkező anyaga: Aranyozott ezüst
Kontaktellenállás: 50 mOhm 1/6 V-nál
Rövidzárlat elleni védelem: 2 A gG típusú olvadóbiztosító
Hagyományos szabad levegőn mért termikus áram: 5 A (3 A gyorscsatlakozó aljzattal)
Névleges üzemi áram:
- 1,5 A 120 V-nál, AC-12 az IEC 60947-5-1 szerint
- 1 A 240 V-nál, AC-12 az IEC 60947-5-1 szerint
- 0,7 A 240 V-nál, AC-13 az IEC 60947-5-1 szerint
- 1 A 120 V-nál, AC-13 az IEC 60947-5-1 szerint
- 1 A 24 V-nál, DC-12 az IEC 60947-5-1 szerint
- 0,7 A 24 V-nál, DC-13 az IEC 60947-5-1 szerint
- 0,2 A 125 V-nál, DC-12 az IEC 60947-5-1 szerint
- 0,15 A 125 V-nál, DC-13 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Meghúzási nyomaték: 0,6...1 N.m
Mechanikai élettartam: 250000 ciklus
Elektromos élettartam: 100000 ciklus, AC, 0,7 A 220 V-nál az IEC 60947-5-1 C függeléke szerint
Csatlakozások
Szigetelt gyorscsatlakozó, méret: 2,8 x 0,5 mm
Forrasztható csatlakozó, max. kapacitás: <= 0,75 mm² AWG 19
Gyorscsatlakozó aljzat
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -10...55 °C
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-1, JIS C 852, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CCC, cURus
Rezgés- és ütésállóság
Rezgésállóság: 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Méretek és szerelés
Anti-rotációs lemez vastagsága: 0,6 mm
Tömítés vastagsága: 0,5 mm
Panel vastagsága: 0,5 mm ≤ e ≤ 6 mm
