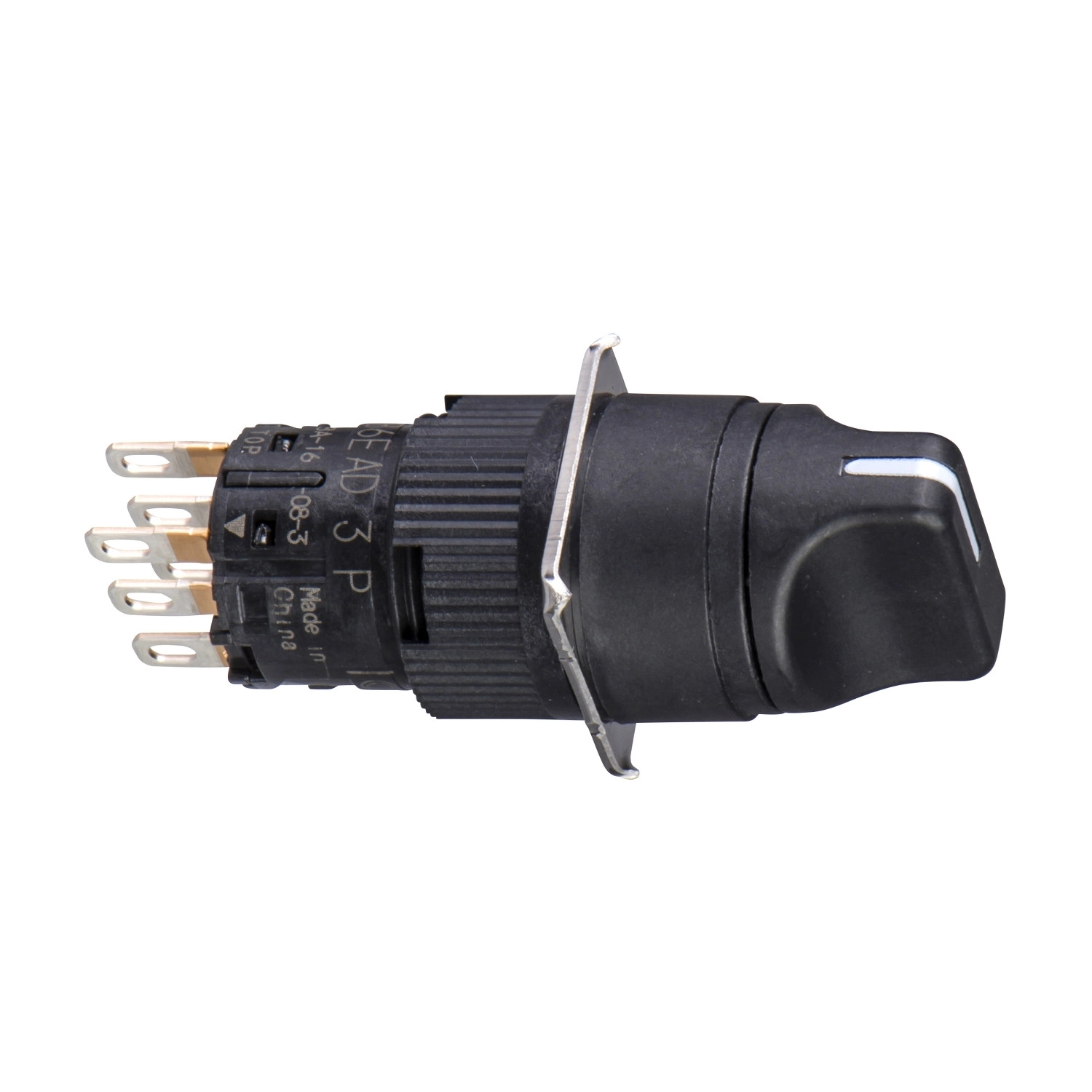

A Schneider Electric Harmony XB6E XB6EAD221P egy monolitikus választókapcsoló, amely megbízható és tartós megoldást kínál ipari alkalmazásokhoz és vezérlőpanelekhez. Ez a kiváló minőségű, kompakt méretű kapcsoló könnyen beépíthető 16 mm-es szerelőnyílásba, így ideális választás olyan projektekhez, ahol a helytakarékosság fontos szempont.
A fekete, kerek fejű, kiálló karral ellátott választókapcsoló két pozícióban rögzíthető (stay put) kivitelben készült, ami biztosítja a megbízható üzemeltetést. A termék 1 C/O (váltó) érintkezővel rendelkezik, amely snap action működési elvet követ a gyors, határozott kapcsolásért. Az arannyal bevont ezüst érintkezők kiváló vezetőképességet és hosszú élettartamot biztosítanak, minimális kontaktellenállással (50 mOhm 1/6 V mellett).
A Harmony XB6E XB6EAD221P választókapcsoló IP65-ös védettséggel rendelkezik, ami garantálja a por- és vízállóságot az IEC 60529 szabvány szerint. A kapcsoló kiemelkedő mechanikai tartóssággal bír, akár 250 000 kapcsolási ciklust is kibír, míg elektromos élettartama 100 000 ciklus (AC, 0,7 A, 220 V). A termék működési hőmérséklet-tartománya -10...55 °C, tárolási hőmérséklet-tartománya pedig -40...70 °C, így különböző környezeti feltételek mellett is megbízhatóan működik.
A kapcsoló műszaki paraméterei között megtalálható a többféle csatlakozási lehetőség: szigetelt gyorscsatlakozó (2,8 x 0,5 mm méretű), forrasztható csatlakozópont (max. 0,75 mm²/AWG 19 keresztmetszetű vezetékhez), valamint gyorscsatlakozó aljzat. A terméket 0,6...1 N.m nyomatékkal kell rögzíteni, és különböző szabványoknak felel meg, mint például az IEC 60947-5-1, CSA C22.2 No 14, UL 508 és további nemzetközi szabványok. A termék rendelkezik CCC és cURus minősítésekkel is, ami igazolja a magas minőséget és a nemzetközi szabványoknak való megfelelést.
A Schneider Electric XB6EAD221P választókapcsoló ideális vezérlőpanelek, gépek, berendezések és ipari rendszerek kapcsoló- és vezérlőegységeként. A termék könnyen szerelhető, a mellékelt szerelési rajzok és útmutatók segítségével gyorsan és pontosan beépíthető. A kapcsolóhoz anti-rotációs lap (0,6 mm vastagságú) és tömítés (0,5 mm vastagságú) is tartozik, ami elősegíti a biztonságos és pontos rögzítést 0,5-6 mm vastagságú paneleken.
Schneider Electric Harmony XB6 - XB6EAD221P - kerek fekete választókapcsoló Ø16 - kiálló kar 2 állású - 1CO műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Monolitikus választókapcsoló
Rövid terméknév: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: rögzíthető
Működtető kivitele: Fekete standard kar
Működtető pozíció információ: 2 pozíció
Kapcsoló adatok
Érintkező típus és összetétel: 1 C/O
Működési mód: Gyorskapcsolás (snap action)
Csatlakozás - terminálok: Szigetelt gyorscsatlakozó, mérete: 2,8 x 0,5 mm
Forrasztható csatlakozópont, max. 0,75 mm² AWG 19
Gyorscsatlakozó aljzat
Érintkezők anyaga: Aranyozott ezüst
Teljesítmény adatok
Túlfeszültség kategória: II az IEC 60536 szerint
Mechanikai élettartam: 250000 ciklus
Meghúzási nyomaték: 0,6...1 N.m
Érintkező ellenállás: 50 mOhm 1/6 V-nál
Rövidzárlat védelem: 2 A gG típusú olvadóbiztosító
[Ith] hagyományos szabad levegőn mérhető termikus áram: 3 A (gyorscsatlakozó aljzat)
5 A
[Ie] névleges üzemi áram: 1,5 A 120 V-nál, AC-12 az IEC 60947-5-1 szerint
1 A 240 V-nál, AC-12 az IEC 60947-5-1 szerint
0,7 A 240 V-nál, AC-13 az IEC 60947-5-1 szerint
1 A 120 V-nál, AC-13 az IEC 60947-5-1 szerint
1 A 24 V-nál, DC-12 az IEC 60947-5-1 szerint
0,7 A 24 V-nál, DC-13 az IEC 60947-5-1 szerint
0,2 A 125 V-nál, DC-12 az IEC 60947-5-1 szerint
0,15 A 125 V-nál, DC-13 az IEC 60947-5-1 szerint
Elektromos élettartam: 100000 ciklus, AC, 0,7 A 220 V-nál az IEC 60947-5-1 C függeléke szerint
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -10...55 °C
IP védelmi szint: IP65 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, UL 508, JIS C 852, JIS C8201-1
Terméktanúsítványok: CCC, cURus
Rezgésállóság: 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Méretek
Panel vastagság: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
