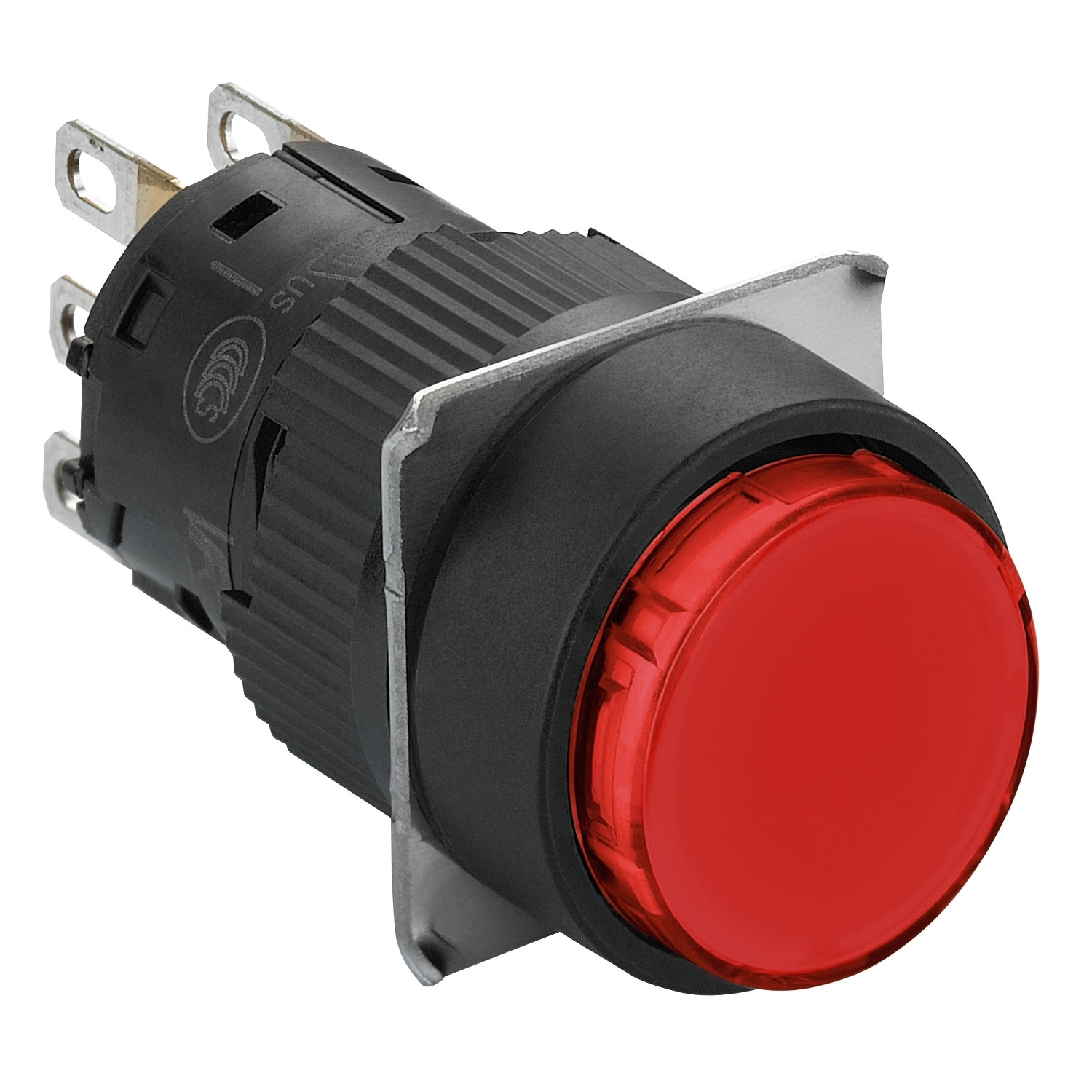

A Schneider Electric Harmony XB6E sorozatú XB6EAA41P típusú monolitikus nyomógomb egy professzionális ipari vezérlőelem, amely megbízhatóságával és tartós kivitelezésével tűnik ki. Ez a kompakt, 16 mm-es szerelési átmérővel rendelkező kerek, piros nyomógomb ideális választás ipari automatizálási rendszerek, vezérlőpanelek és gépek kezelőfelületeinek kialakításához, ahol a megbízhatóság és a precíz működés alapvető követelmény.
A XB6EAA41P nyomógomb műszaki paramétereit tekintve kiemelkedő az 1 C/O (váltó) érintkező kialakítása, amely snap action (gyors kapcsolású) működésével biztosítja a pontos kapcsolást. A rugós visszatérésű működtetés lehetővé teszi az egyszerű és intuitív használatot. Az aranyozott ezüst érintkező anyag kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A nyomógomb műanyag előlappal rendelkezik, ami könnyű, mégis tartós kialakítást eredményez. Az IP65-ös védettségi fokozat garantálja a por és víz elleni védelmet, így a termék zord ipari környezetben is megbízhatóan működik.
A XB6EAA41P nyomógomb különösen impozáns műszaki adatokkal rendelkezik. 1000000 ciklus mechanikai élettartamával és 100000 ciklus elektromos élettartamával (AC, 0,7 A, 220 V esetén az IEC 60947-5-1 szabvány C függeléke szerint) hosszú távú, megbízható működést biztosít. A 0,6...1 N·m meghúzási nyomatékkal történő felszerelés egyszerű, mégis stabil rögzítést tesz lehetővé. Az üzemi hőmérséklet-tartomány -10...55 °C, míg tárolási hőmérséklet-tartománya -40...70 °C, így a legtöbb ipari környezetben alkalmazható. A termék ellenáll az 1 mm amplitúdójú, 10-55 Hz frekvenciájú rezgéseknek (IEC 60068-2-6 szerint), valamint a 10 gn gyorsulású, 11 ms időtartamú félszinusz hullámú ütéseknek (IEC 60068-2-27 szerint), ami igazolja robusztus kialakítását és megbízhatóságát még nehéz körülmények között is.
A Schneider Electric XB6EAA41P nyomógomb számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC 60947-5-1, UL 508, IEC 60947-1, JIS C 4520, CSA C22.2 No 14 és JIS C 852 előírásokat. Rendelkezik továbbá CCC és cURus tanúsítványokkal is. Ez a széles körű megfelelés biztosítja, hogy a termék globálisan alkalmazható legyen különböző ipari projektekben. A nyomógomb elektromos jellemzőit tekintve 5 A konvencionális szabad levegőn mért hőáram (3 A gyorscsatlakozó aljzattal), valamint különböző terhelhetőségi értékek jellemzik a különböző kapcsolási kategóriákban: például 1,5 A 120 V AC-12, 0,7 A 240 V AC-13, vagy 0,7 A 24 V DC-13 esetén, az IEC 60947-5-1 szabványnak megfelelően. A 2 A-es gG típusú olvadóbiztosítékkal való rövidzárlat elleni védelem tovább növeli a biztonságos működést.
Schneider Electric Harmony XB6 - XB6EAA41P - Ø16 komplett nyomógomb kerek piros NO IP65 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Monolitikus nyomógomb
Rövid terméknév: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Piros süllyesztett
Érintkezők és csatlakozások
Érintkező típusa és összetétele: 1 C/O (váltó)
Érintkező működése: Gyors működésű (snap action)
Csatlakozások - terminálok: Szigetelt faston, csatlakozási méret: 2,8 x 0,5 mm
Forrasztható csatlakozó, szorítókapacitás: <= 0,75 mm² AWG 19
Gyorscsatlakozó aljzat
Érintkező anyaga: Aranyozott ezüst
Villamos jellemzők
Túlfeszültség kategória: II az IEC 60536 szerint
Érintkezési ellenállás: 50 mOhm 1/6 V-nál
Rövidzárlat elleni védelem: 2 A gG típusú olvadóbiztosíték
Konvencionális szabad levegőn mért hőáram: 3 A (gyorscsatlakozó aljzat), 5 A
Névleges üzemi áram: 1,5 A 120 V-nál, AC-12 az IEC 60947-5-1 szerint
1 A 240 V-nál, AC-12 az IEC 60947-5-1 szerint
0,7 A 240 V-nál, AC-13 az IEC 60947-5-1 szerint
1 A 120 V-nál, AC-13 az IEC 60947-5-1 szerint
1 A 24 V-nál, DC-12 az IEC 60947-5-1 szerint
0,7 A 24 V-nál, DC-13 az IEC 60947-5-1 szerint
0,2 A 125 V-nál, DC-12 az IEC 60947-5-1 szerint
0,15 A 125 V-nál, DC-13 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Üzemi pozíció: Bármely pozíció
Jelölések: CE
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,6...1 N·m
Elektromos élettartam: 100000 ciklus, AC, 0,7 A 220 V-nál az IEC 60947-5-1 C függeléke szerint
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -10...55 °C
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok: IEC 60947-5-1, UL 508, IEC 60947-1, JIS C 4520, CSA C22.2 No 14, JIS C 852
Terméktanúsítványok: CCC, cURus
Rezgésállóság: 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Szerelési információk
Panel vastagsága: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
Tömítés vastagsága: 0,5 mm / 0,01 in.
Elfordulásgátló lemez vastagsága: 0,6 mm / 0,02 in.
