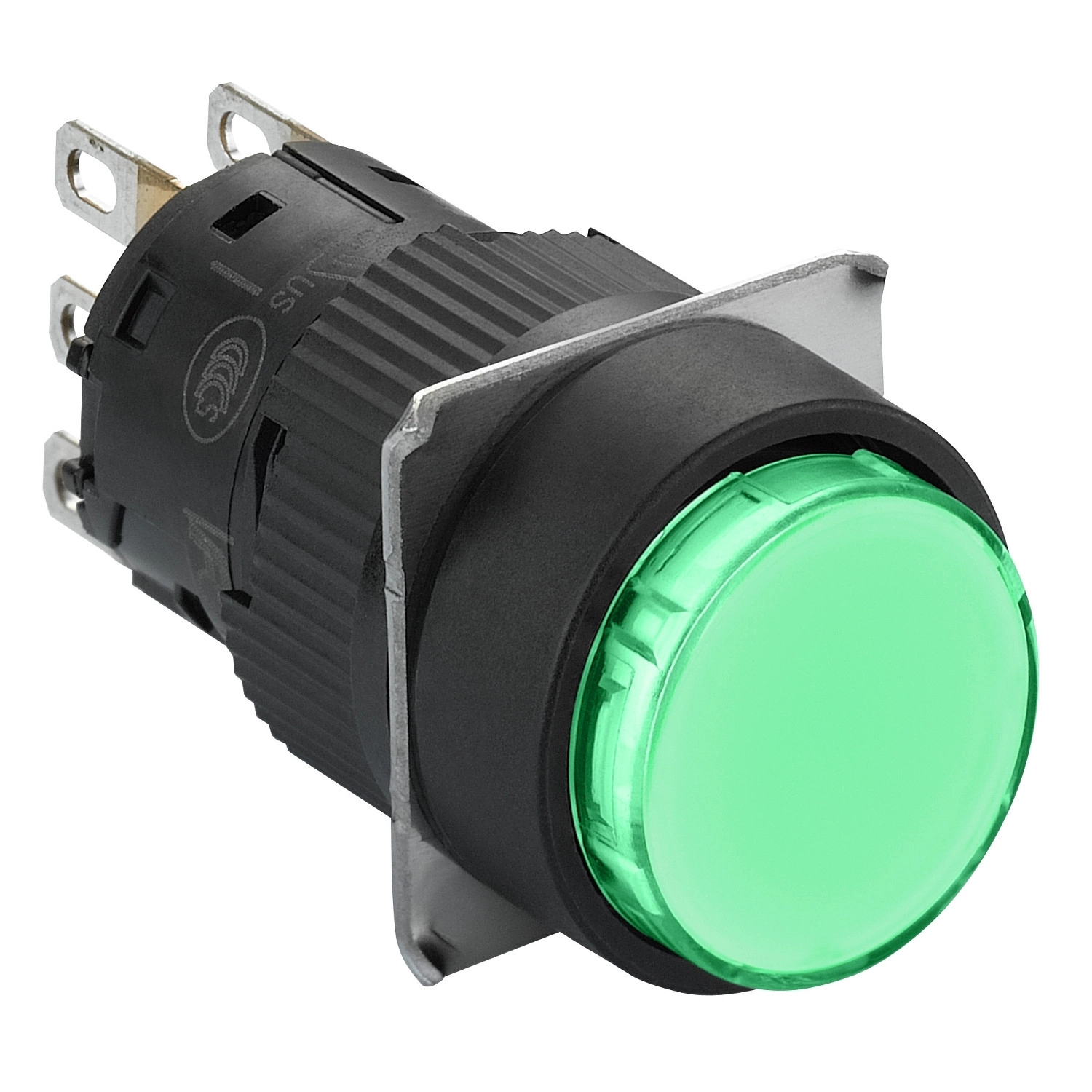

A Schneider Electric Harmony XB6E termékkategóriájába tartozó XB6EAA31P típusú monolitikus nyomógomb egy sokoldalú, ipari környezetbe tervezett kapcsolóelem, amely különösen alkalmas vezérlőpanelekbe és gépekbe történő beépítésre. Ez a kerek, zöld, süllyesztett nyomógomb kiváló választás olyan alkalmazásokhoz, ahol a megbízhatóság és a tartósság kulcsfontosságú követelmény.
A 16 mm-es szerelési átmérővel rendelkező XB6EAA31P nyomógomb könnyen beépíthető szabványos panelekbe, ami egyszerűsíti a telepítési folyamatot. A rugós visszatérítésű működtetés és a 1C/O érintkezőtípus biztosítja a hatékony kapcsolást. A zöld színű, süllyesztett nyomógombfej nemcsak esztétikus megjelenést kölcsönöz, hanem funkcionális jelzőszínt is biztosít, például indítási vagy engedélyezési funkciókhoz. Az IP65-ös védettségi fokozatnak köszönhetően ez a nyomógomb tökéletesen alkalmazható poros és nedves környezetben is, így ideális választás ipari létesítmények, gyártósorok vagy gépek kezelőfelületeihez.
A termék figyelemre méltó műszaki paraméterei közé tartozik a kiemelkedő mechanikai élettartam, amely 1 000 000 ciklus, valamint a 100 000 ciklus elektromos élettartam AC, 0,7 A, 220 V terhelés mellett, az IEC 60947-5-1 C függelékének megfelelően. A műanyag előlap és a többféle csatlakozási lehetőség (szigetelt gyorscsatlakozó 2,8 x 0,5 mm méretben, forrasztható csatlakozó maximum 0,75 mm² vezetékkeresztmetszettel, valamint gyorscsatlakozó aljzat) tovább növeli a termék sokoldalúságát. Az aranyozott ezüst érintkezők biztosítják a megbízható elektromos kapcsolatot és az alacsony, mindössze 50 mOhm kontaktellenállást 1/6 V feszültségen. A termék széles üzemi hőmérséklettartománya (-10...+55 °C) és tárolási hőmérséklettartománya (-40...+70 °C) szintén alkalmassá teszi a legkülönfélébb környezeti feltételek melletti használatra. Az XB6EAA31P nyomógomb teljes mértékben megfelel számos nemzetközi szabványnak, többek között az UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1 előírásoknak, és rendelkezik CCC és cURus tanúsítvánnyal is.
Schneider Electric Harmony XB6 - XB6EAA31P - Ø16 komplett nyomógomb kerek zöld NO IP65 műszaki adatok
Alapadatok
Termékcsalád: Harmony XB6E
Terméktípus: Monolitikus nyomógomb
Rövid terméknév: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Zöld süllyesztett
Érintkezők típusa és összetétele: 1 C/O
Érintkezők működése: Gyors működésű
Csatlakozások
Csatlakozási módok: Szigetelt gyorscsatlakozó, méret: 2,8 x 0,5 mm
Forrasztható csatlakozó, max. kapacitás: <= 0,75 mm² AWG 19
Gyorscsatlakozó aljzat
Érintkező anyaga: Aranyozott ezüst
Villamos jellemzők
Túlfeszültség kategória: II, IEC 60536 szerint
Érintkezési ellenállás: 50 mOhm 1/6 V feszültségnél
Rövidzárlat elleni védelem: 2 A gG típusú olvadóbiztosíték
Konvencionális szabad levegőn mért termikus áram [Ith]: 3 A (gyorscsatlakozó aljzat) / 5 A
Névleges üzemi áram [Ie]: 1,5 A 120 V-nál, AC-12 (IEC 60947-5-1)
1 A 240 V-nál, AC-12 (IEC 60947-5-1)
0,7 A 240 V-nál, AC-13 (IEC 60947-5-1)
1 A 120 V-nál, AC-13 (IEC 60947-5-1)
1 A 24 V-nál, DC-12 (IEC 60947-5-1)
0,7 A 24 V-nál, DC-13 (IEC 60947-5-1)
0,2 A 125 V-nál, DC-12 (IEC 60947-5-1)
0,15 A 125 V-nál, DC-13 (IEC 60947-5-1)
Mechanikai jellemzők
Üzemi helyzet: Bármilyen pozíció
Jelölés: CE
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 100000 ciklus, AC, 0,7 A 220 V-nál (IEC 60947-5-1 C függelék)
Meghúzási nyomaték: 0,6…1 N.m
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -10…55 °C
IP védettségi fokozat: IP65 az IEC 60529 szerint
Rezgésállóság: 1 mm (f= 10…55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, JIS C 852, CSA C22.2 No 14, IEC 60947-5-1, JIS C 4520
Terméktanúsítványok: CCC, cURus
