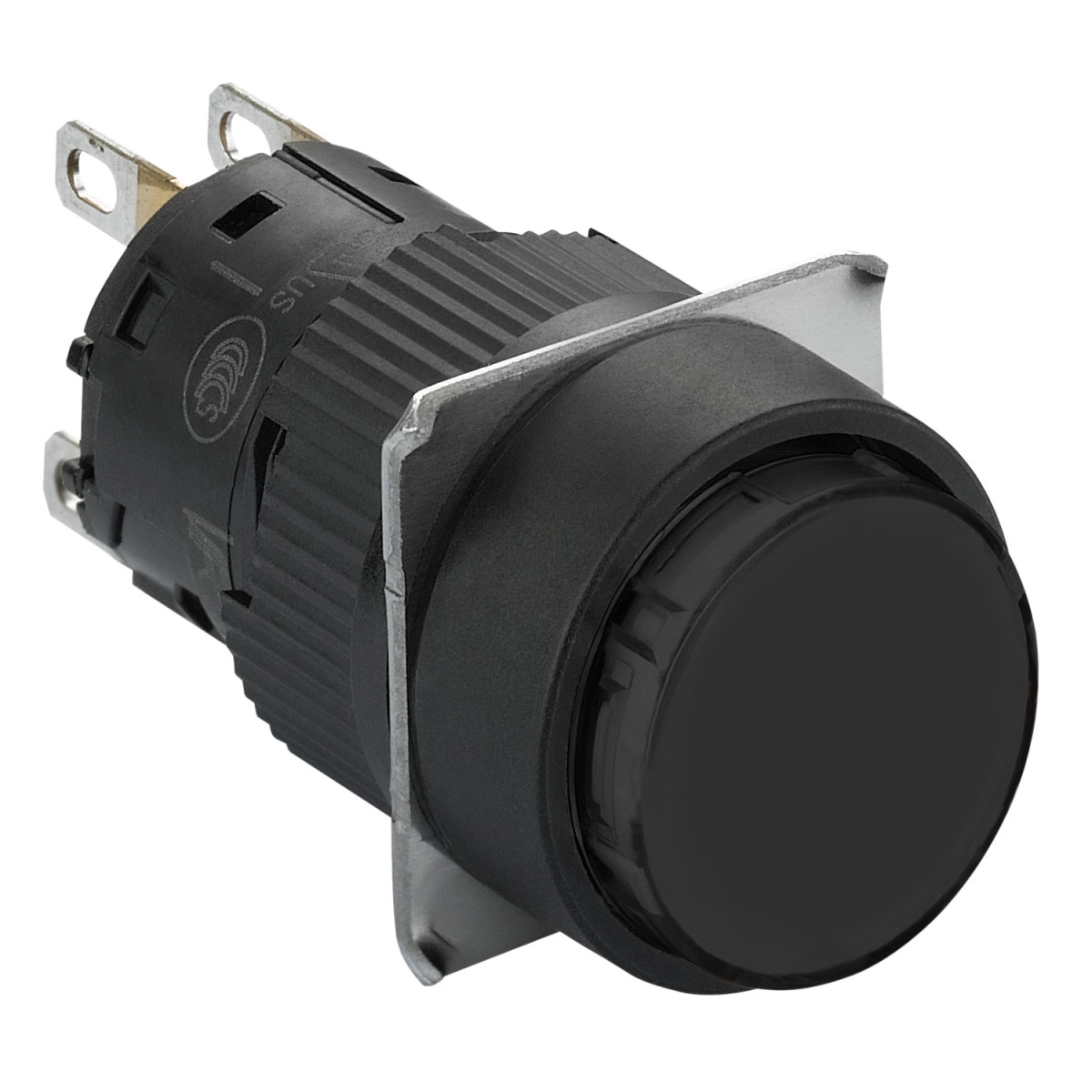

A Schneider Electric Harmony XB6EAA21P monolitikus nyomógomb egy kompakt, 16 mm átmérőjű, fekete, süllyesztett kialakítású ipari kapcsolóelem, amely megbízható működést biztosít a legkülönfélébb alkalmazási területeken. Ez a rugós visszatérésű nyomógomb tökéletes választás vezérlőpanelekbe, gépi berendezésekbe vagy bármilyen olyan alkalmazásba, ahol korlátozott a rendelkezésre álló hely, mégis fontos a megbízható kapcsolási funkcionalitás.
A termék konstrukciója átgondolt és felhasználóbarát. A fekete, süllyesztett kivitelű kerek nyomógomb műanyag előlappal rendelkezik, és 16 mm-es furatba szerelhető. A gomb működése rugós visszatérésű (pillanatkapcsoló), azaz a működtetés után automatikusan alaphelyzetbe tér vissza. A kapcsoló 1 váltóérintkezőt (1CO) tartalmaz, amely aranyozott ezüst anyagból készült, biztosítva a kiváló elektromos vezetőképességet és az alacsony átmeneti ellenállást. A kapcsolóelem érintkező-ellenállása mindössze 50 mOhm 1/6 V feszültségnél, ami kiváló értéknek számít ebben a kategóriában. A kapcsolási mechanizmus snap action (gyorskapcsoló) elven működik, amely határozott kapcsolást és hosszú élettartamot biztosít.
A Harmony XB6E nyomógomb elektromos paraméterei kiemelkedőek: konvencionális szabad levegős hőárama 5 A, illetve 3 A gyorscsatlakozós aljzat használata esetén. A termék névleges üzemi árama AC-12 kategóriában 1,5 A 120 V feszültségen, illetve 1 A 240 V feszültségen; AC-13 kategóriában 1 A 120 V-on és 0,7 A 240 V-on. Egyenáramú alkalmazásban (DC) is kiváló teljesítményt nyújt: DC-12 kategóriában 1 A 24 V-on és 0,2 A 125 V-on; DC-13 kategóriában pedig 0,7 A 24 V-on és 0,15 A 125 V-on. Rövidzárlat elleni védelméről 2 A-es gG típusú olvadóbiztosító gondoskodik. A termék mechanikai élettartama kiemelkedő: 1.000.000 kapcsolási ciklus, míg elektromos élettartama 100.000 ciklus (AC, 0,7 A, 220 V terhelésnél).
A Schneider Electric XB6EAA21P nyomógomb telepítése egyszerű. A panelvastagság 0,5 mm és 6 mm között változhat, a meghúzási nyomaték pedig 0,6-1 Nm között ajánlott. A termék IP65 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, így por és vízsugár ellen védett. Működési hőmérséklet-tartománya -10°C és +55°C között van, tárolási hőmérséklete pedig -40°C és +70°C között lehet. A kapcsoló csatlakoztatása többféleképpen lehetséges: szigetelt gyorssaru (faston) csatlakozóval (méret: 2,8 x 0,5 mm), forrasztható csatlakozóval (max. 0,75 mm² keresztmetszetű vezetékhez, AWG 19), vagy gyorscsatlakozós aljzattal. A termék rezgésállósága 1 mm amplitúdó 10-55 Hz frekvenciatartományban, ütésállósága pedig 10 g gyorsulás 11 ms időtartamú félszinuszos hullám esetén. A Schneider Electric XB6EAA21P nyomógombot számos nemzetközi szabvány szerint tanúsították, többek között IEC 60947-5-1, CSA C22.2 No 14, JIS C 4520, UL 508, JIS C 852 és IEC 60947-1 szabványok szerint, és rendelkezik CCC és cURus tanúsítványokkal.
Schneider Electric Harmony XB6 - XB6EAA21P - kerek fekete nyomógomb Ø 16 - sülly. visszatérő - 1OC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Monolitikus nyomógomb
Rövid név: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fekete süllyesztett
Érintkezők típusa és összetétele: 1 váltóérintkező (1C/O)
Érintkezés működése: Snap action
Csatlakozások
Csatlakozás típusa: Szigetelt faston, csatlakozás mérete: 2,8 x 0,5 mm
Forrasztható csatlakozó, kapacitás: <= 0,75 mm² AWG 19
Gyorscsatlakozós aljzat
Érintkezők anyaga: Aranyozott ezüst
Kiegészítő információk
Túlfeszültség kategória: II az IEC 60536 szerint
Működési pozíció: Bármely pozíció
Jelölés: CE
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,6...1 N.m
Érintkezési ellenállás: 50 mOhm 1/6 V esetén
Rövidzárlat elleni védelem: 2 A gG típusú olvadóbiztosító
Konvencionális szabad levegős hőáram: 3 A (gyorscsatlakozós aljzat esetén), 5 A
Névleges üzemi áram
1,5 A 120 V-nál, AC-12 az IEC 60947-5-1 szerint
1 A 240 V-nál, AC-12 az IEC 60947-5-1 szerint
0,7 A 240 V-nál, AC-13 az IEC 60947-5-1 szerint
1 A 120 V-nál, AC-13 az IEC 60947-5-1 szerint
1 A 24 V-nál, DC-12 az IEC 60947-5-1 szerint
0,7 A 24 V-nál, DC-13 az IEC 60947-5-1 szerint
0,2 A 125 V-nál, DC-12 az IEC 60947-5-1 szerint
0,15 A 125 V-nál, DC-13 az IEC 60947-5-1 szerint
Elektromos élettartam: 100000 ciklus, AC, 0,7 A 220 V-nál az IEC 60947-5-1 C függelék szerint
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -10...55 °C
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, JIS C 4520, UL 508, JIS C 852, IEC 60947-1
Termék tanúsítványok: CCC, cURus
Ellenállóság
Rezgésállóság: 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinuszos hullám gyorsulás esetén az IEC 60068-2-27 szerint
