A Schneider Electric Harmony XB6 termékcsalád XB6DW4B5B típusú komplett világító nyomógombja egy sokoldalú és megbízható vezérlőelem, amely ideális ipari alkalmazásokhoz és vezérlőpanelekhez. Ez a piros, téglalap alakú, süllyesztett fejkialakítású nyomógomb 16 mm-es rögzítési átmérővel rendelkezik, így könnyen beilleszthető a szabványos méretű panelkivágásokba.
A termék rugós működtetésű, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszatér alaphelyzetébe. Érintkezőkonfigurációja 1NO + 1NC (egy záró és egy nyitó érintkező), ami széles körű vezérlési lehetőségeket biztosít. A nyomógomb 12-24 V AC/DC tápfeszültség tartományban működik, így rugalmasan alkalmazható különböző rendszerekben. A világítást integrált LED biztosítja, amely folyamatos (steady) jelzést ad, ezáltal egyértelmű vizuális visszajelzést nyújt az üzemállapotról.
A műszaki paramétereket tekintve a Harmony XB6DW4B5B nyomógomb műanyag előlappal rendelkezik, és teljes méretei: 24 mm szélesség, 18 mm magasság és 57 mm mélység. A készülék csatlakoztatása Faston csatlakozókkal történik, 2,8 x 0,5 mm-es méretben. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet és tartósságot biztosít. A készülék névleges szigetelési feszültsége 250 V, névleges lökőfeszültsége pedig 4 kV. A nyomógomb elektromos élettartama kiemelkedő, akár 1.000.000 kapcsolási ciklus AC-15 és DC-13 kategóriában, 230 V-on, 0,5-ös terhelési tényező mellett, ami bizonyítja a termék kiváló minőségét és megbízhatóságát.
A Harmony XB6DW4B5B nyomógomb IP65 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami por ellen teljes védelmet és vízsugár ellen védelmet biztosít. Emellett NEMA 13, NEMA 4 és NEMA 4X védettséget is kínál az UL 50 és CSA C22.2 No 94 szabványok szerint. A termék rendkívül ellenálló a környezeti hatásokkal szemben: -25...70 °C közötti üzemi hőmérséklet-tartományban használható, valamint kiváló rezgés- és ütésállósággal rendelkezik. Megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-5, IEC 60947-5-1, JIS C 4520, CSA C22.2 No 14 és egyéb vonatkozó előírásoknak. A termék nemzetközi tanúsítványokkal rendelkezik, köztük CCC, GOST, UL és CSA minősítésekkel, ami biztosítja a globális alkalmazhatóságot.

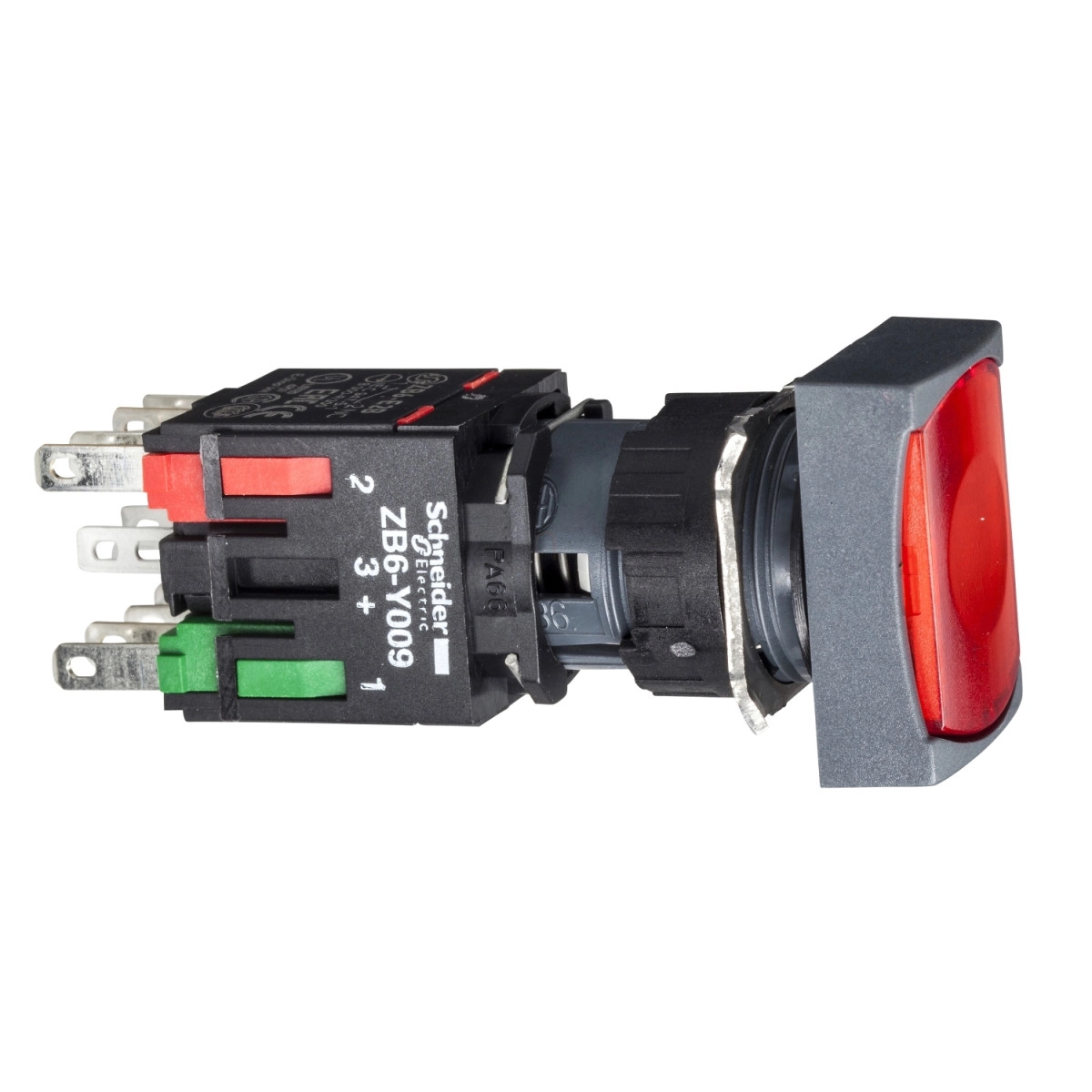

Schneider Electric Harmony XB6 - XB6DW4B5B - Ø16 komplett világító nyomógomb, téglalap pirosN/O+N/C műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett világító nyomógomb
Rövid terméknév: XB6
Előlap anyaga: Műanyag
Beépítési átmérő: 16 mm
Jelzőegység fej alakja: Téglalap alakú
Működtető típusa: Rugós visszatérésű
Működtető profil: Piros süllyesztett, jelöletlen
Érintkezők típusa és összeállítása: 1 NO + 1 NC
Érintkező működése: Lassú szakítású
Csatlakozás típusa: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Fényforrás foglalat: Integrált LED
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő adatok
Teljes szélesség: 24 mm
Teljes magasság: 18 mm
Teljes mélység: 57 mm
Érintkezők jelölése: ISO n°1 (13-14)NO (21-22)NC
Működési pozíció: Bármely pozíció
Pozitív nyitás: Az IEC 60947-5-1 K függeléknek megfelelően
Működési út: 1 mm (NO elektromos állapotváltozás), 2 mm (NC elektromos állapotváltozás), 3,5 mm (teljes út)
Működtető erő: 3,5 N NO elektromos állapotváltozás, 4,5 N NC elektromos állapotváltozás
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 6 A gG típusú olvadóbiztosíték
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 120 V-nál, AC-15, B300 az IEC 60947-5-1 szerint, 1,5 A 240 V-nál, AC-15, B300 az IEC 60947-5-1 szerint, 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint, 0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, <3600 ciklus/óra üzemelési frekvencia, 0,5 terhelési tényező az IEC 60947-5-1 C függeléke szerint; 1000000 ciklus, DC-13 230 V-nál, <3600 ciklus/óra üzemelési frekvencia, 0,5 terhelési tényező az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90%-os konfidencia szint mellett az IEC 60947-5-4 szerint
Jelzés típusa: Folyamatos
Tápfeszültség határértékek: 6...30 V AC/DC
Áramfelvétel: 15 mA
Túlfeszültség állóság: 1 kV közvetlen érintkezés az IEC 61000-4-5 szerint, 2 kV szabad levegőben az IEC 61000-4-5 szerint
Környezeti feltételek
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -25...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X az UL 50 szerint; NEMA 13, NEMA 4, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, IEC 60947-5-1, JIS C 4520, JIS C 852, CSA C22.2 No 14, IEC 60947-1
Terméktanúsítványok: CCC, GOST, UL, CSA
Ellenállóság
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
