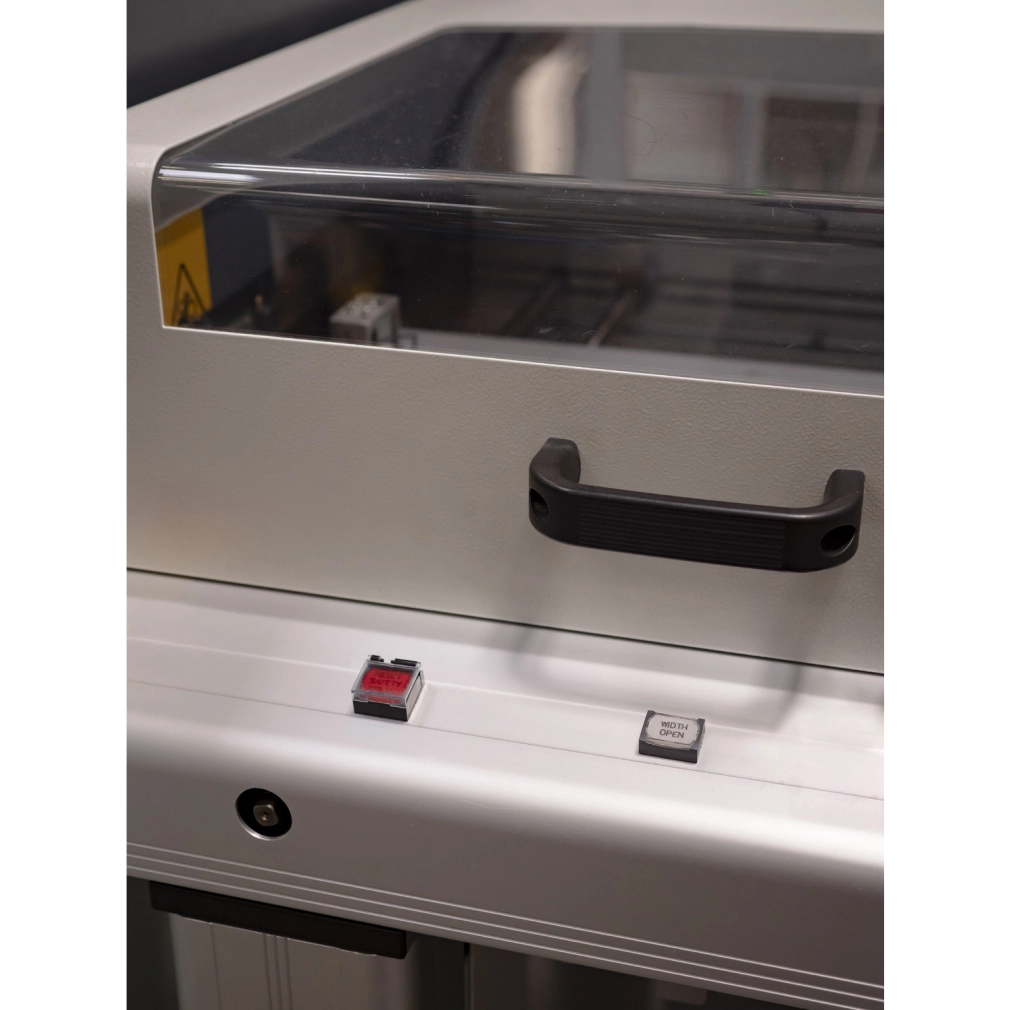

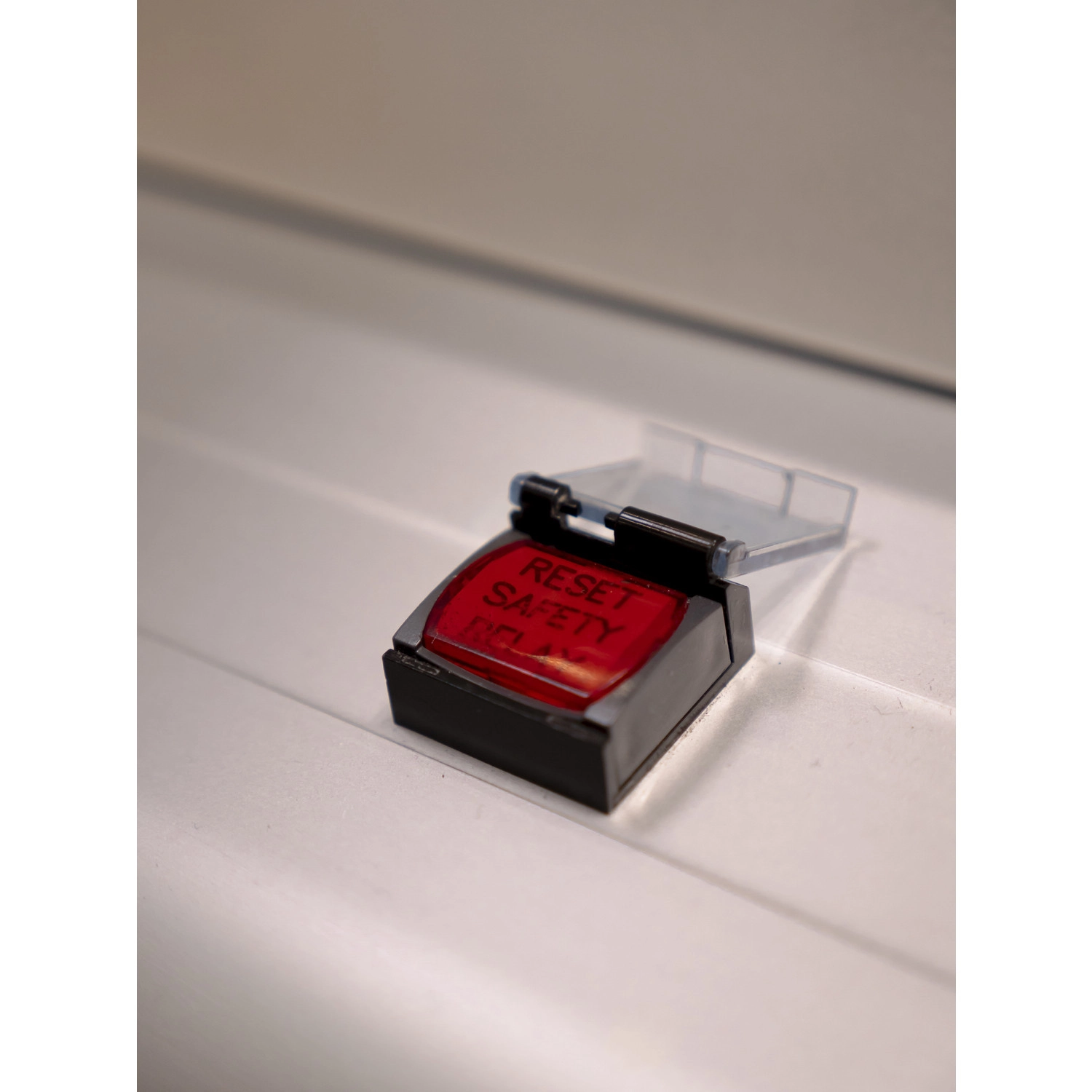

A Schneider Electric Harmony XB6 sorozatának XB6DW4B2B típusú terméke egy kiváló minőségű, komplett világító nyomógomb, amely professzionális ipari környezetbe terveztek. Ez a piros, téglalap alakú, süllyesztett kivitelű, rugós visszatérésű nyomógomb ideális választás vezérlőpanelekbe, ipari berendezésekbe, valamint különböző automatizálási megoldásokhoz.
A mindössze 16 mm-es szerelési átmérővel rendelkező XB6DW4B2B nyomógomb műszaki jellemzői kiemelkedőek. A termék egy 1NC (alaphelyzetben zárt) érintkezővel van ellátva, amely lassú bontású (slow-break) működést biztosít, így precízen időzíthető kapcsolást tesz lehetővé. A csatlakozás Faston csatlakozókon keresztül történik, amelyek mérete 2,8 x 0,5 mm. A világításról integrált LED gondoskodik, amely 12...24 V AC/DC tápfeszültséggel működik, állandó (steady) jelzést biztosítva. A tápfeszültség határértékei 6...30 V AC/DC, áramfelvétele mindössze 15 mA.
A XB6DW4B2B nyomógomb műszaki paraméterei lenyűgözőek. A termék teljes méretei: 24 mm szélesség, 18 mm magasság és 57 mm mélység. Az NC érintkező állapotváltásához szükséges út 2 mm, míg a teljes működési út 3,5 mm. A működtetéshez 4,5 N erő szükséges az NC érintkező állapotváltásához. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kiváló vezetőképességet és hosszú élettartamot biztosít. A rövidzárlat elleni védelmet 6 A-es gG típusú olvadóbiztosíték szolgáltatja. A névleges szigetelési feszültség 250 V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szabványnak megfelelően, míg a névleges lökőfeszültség-állóság 4 kV.
A Harmony XB6 sorozat XB6DW4B2B modellje kiemelkedő műszaki tulajdonságokkal rendelkezik. A névleges üzemi árama 3 A 120 V-nál AC-15 alkalmazási kategória esetén, 1,5 A 240 V-nál AC-15 esetén, valamint 0,1 A 250 V-nál és 0,22 A 125 V-nál DC-13 alkalmazási kategória esetén, az IEC 60947-5-1 szabványnak megfelelően. Az elektromos élettartam lenyűgöző: 1 000 000 ciklus AC-15 esetén 230 V-nál és DC-13 esetén 230 V-nál, <3600 ciklus/óra működési sebességnél, 0,5 terhelési tényező mellett. A termék elektromos megbízhatósága Λ = 10exp(-8) 5 V és 1 mA mellett, 90%-os konfidencia szint mellett, az IEC 60947-5-4 szabványnak megfelelően. Túlfeszültség-állósága 1 kV közvetlen érintkezés esetén és 2 kV szabad levegőben, az IEC 61000-4-5 szerint.

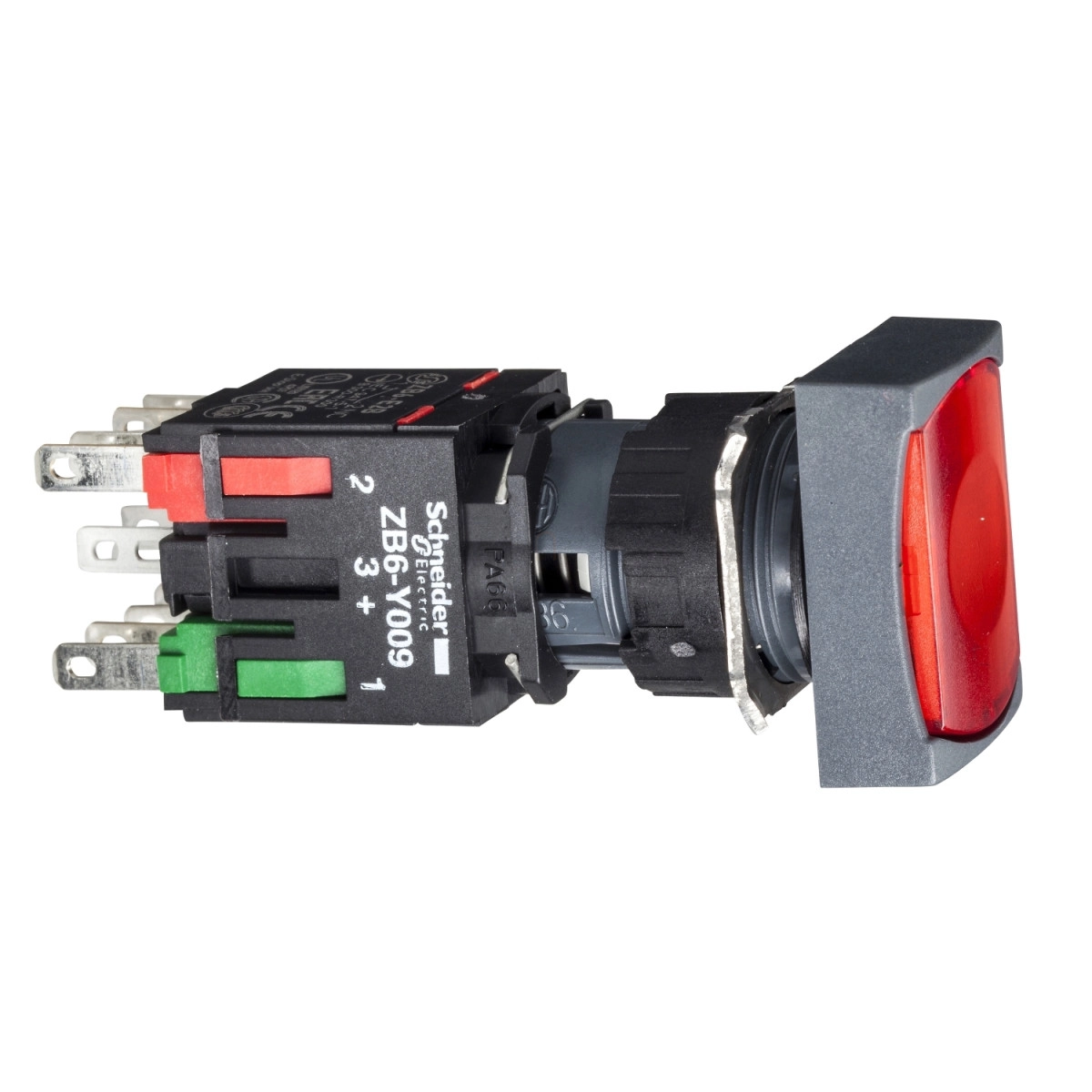

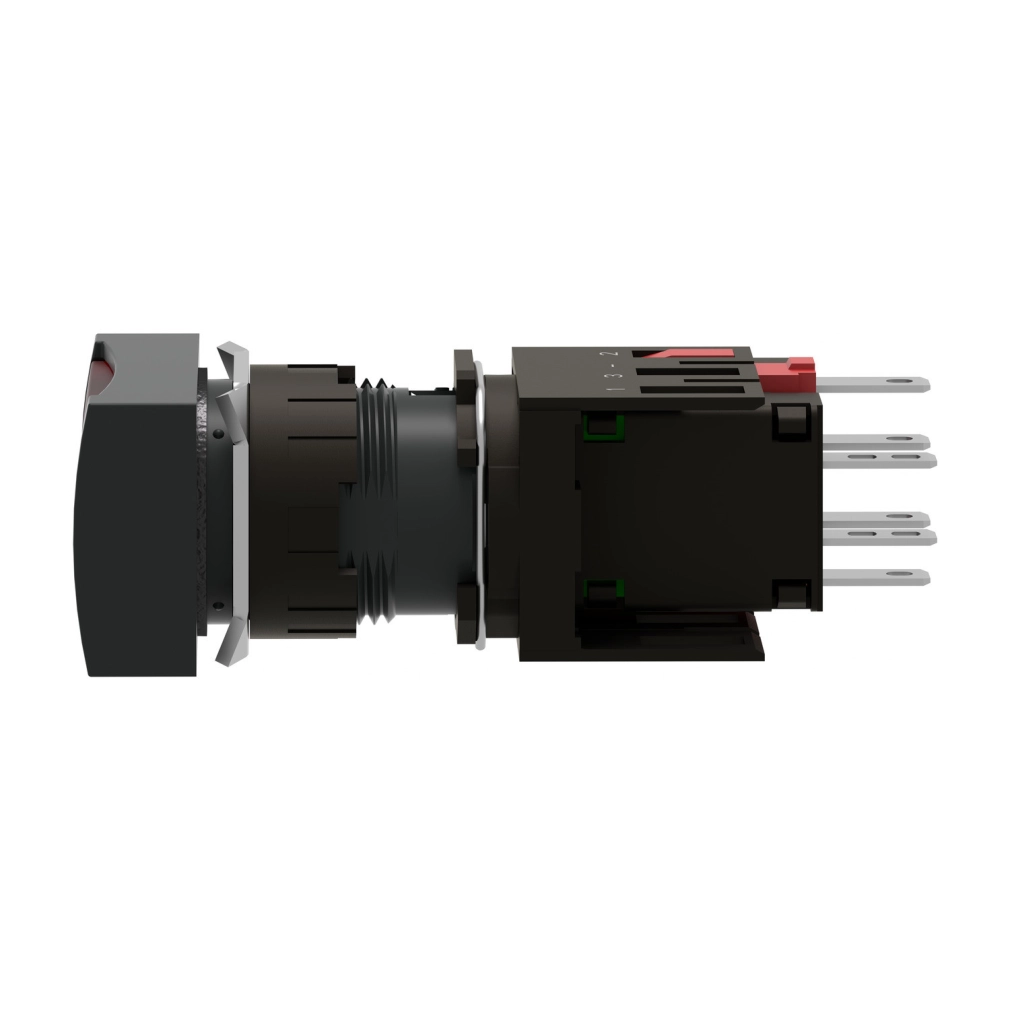

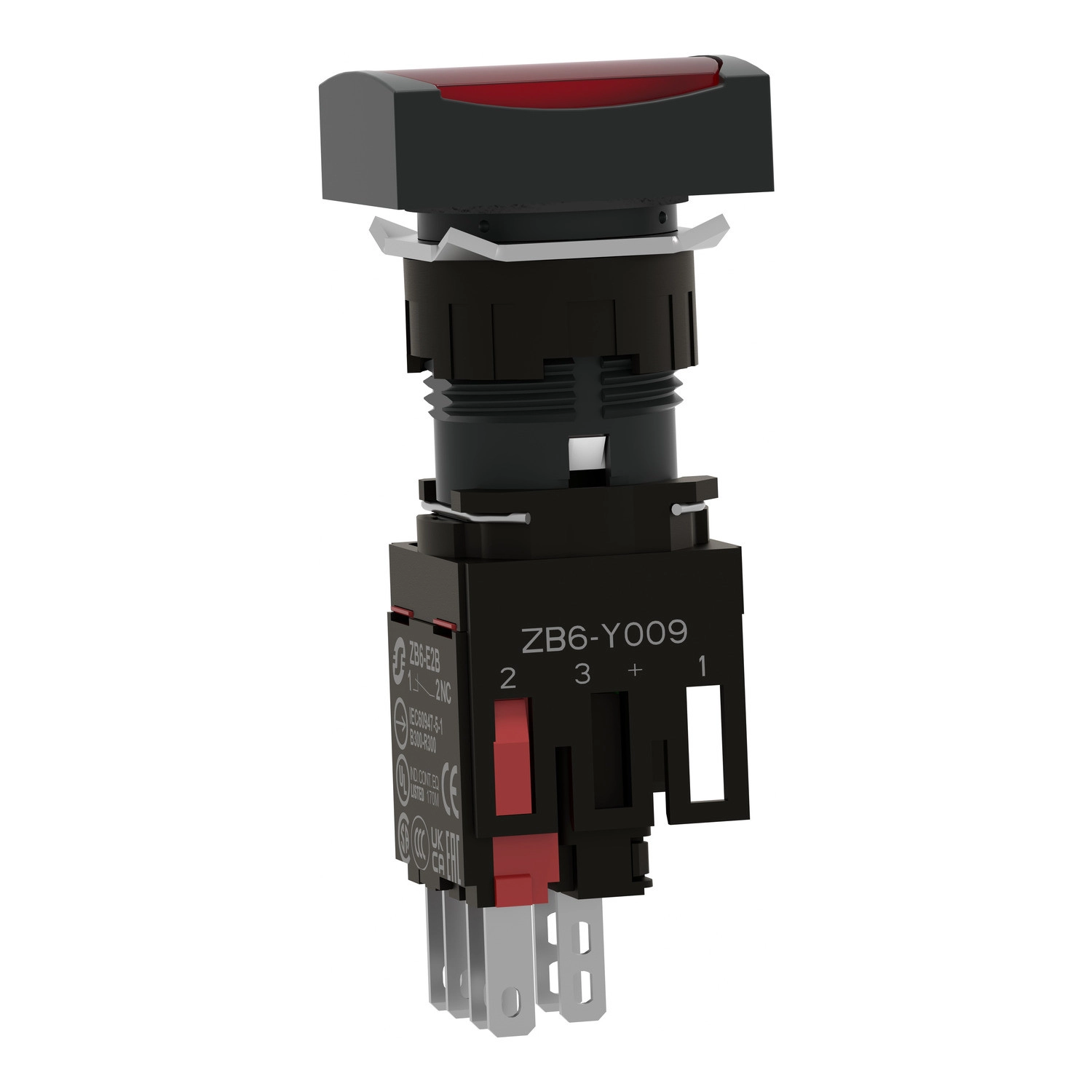

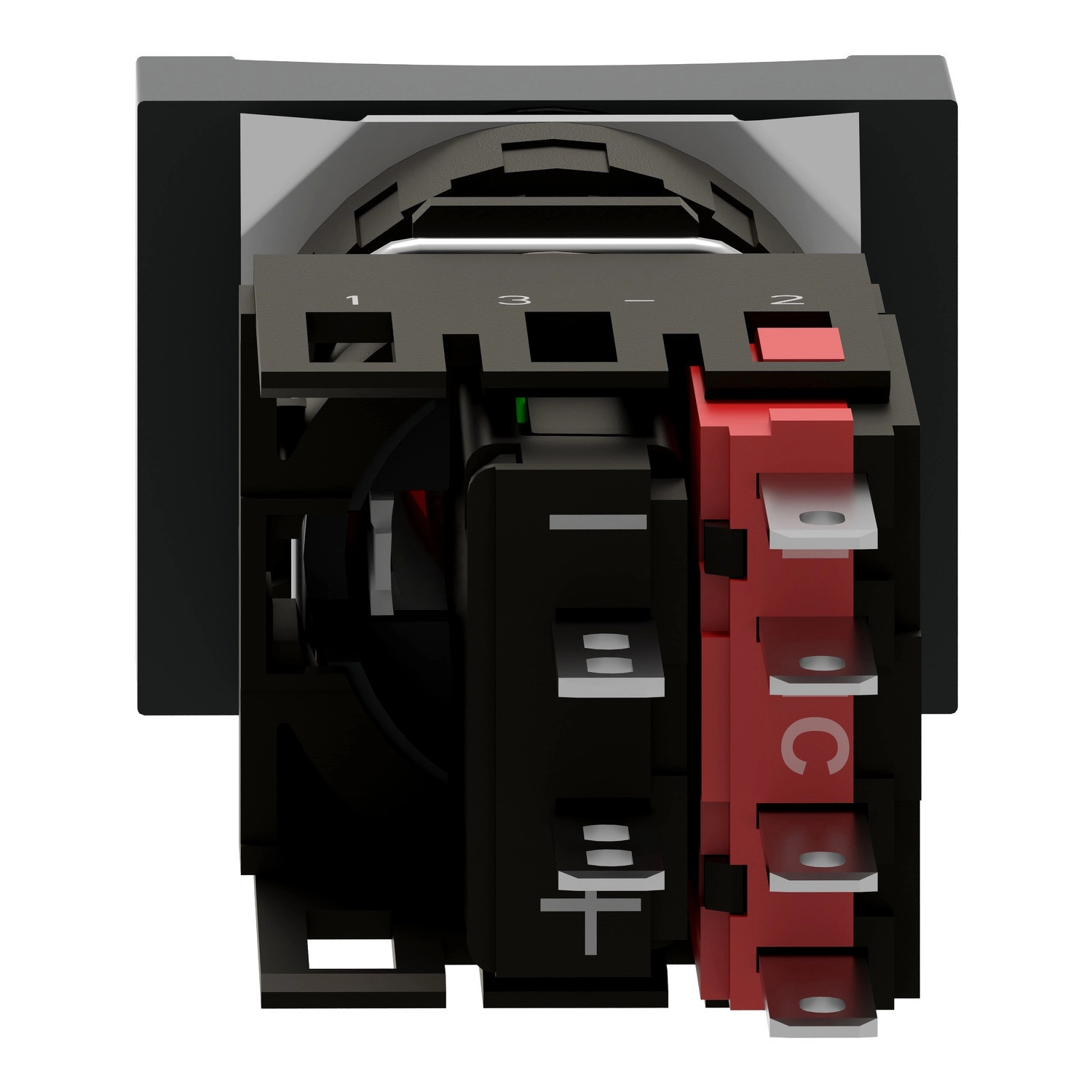

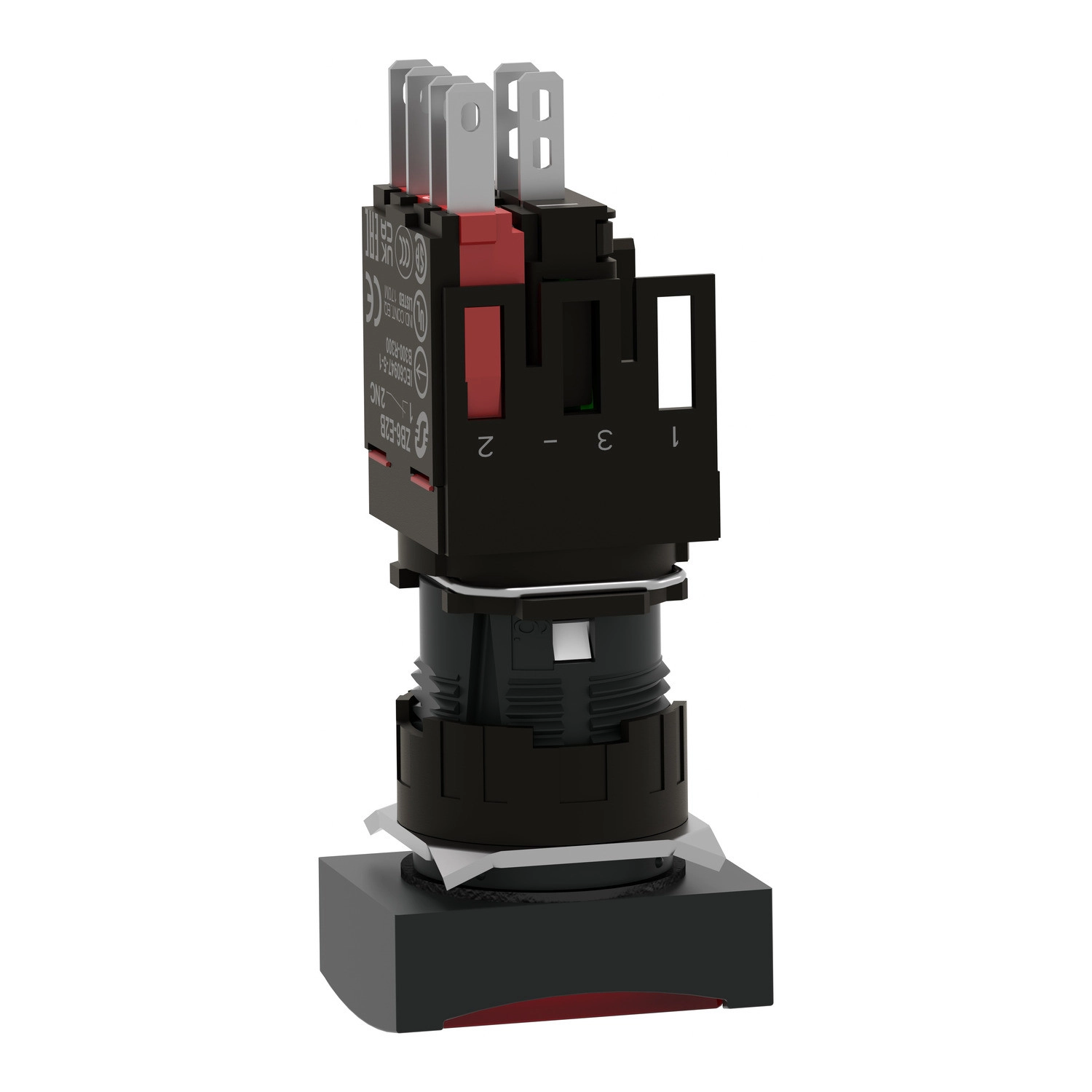

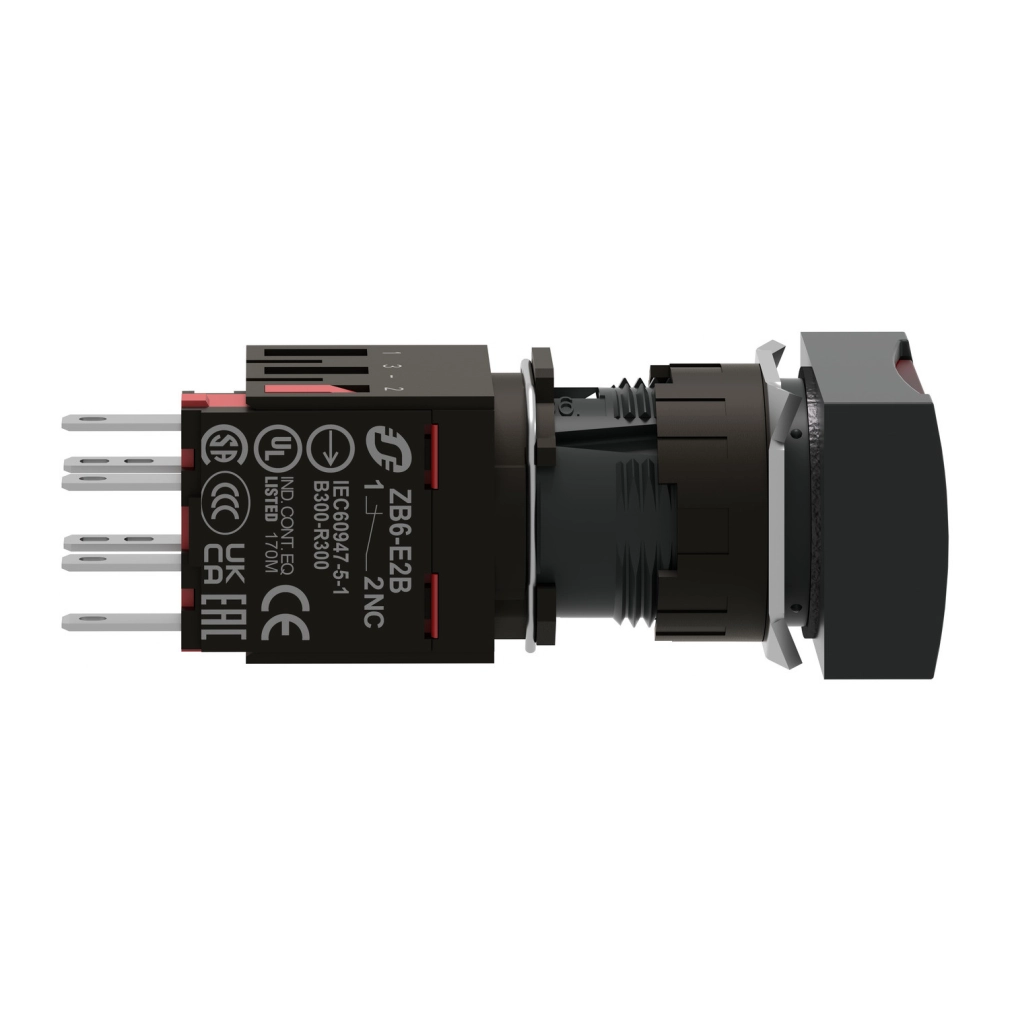

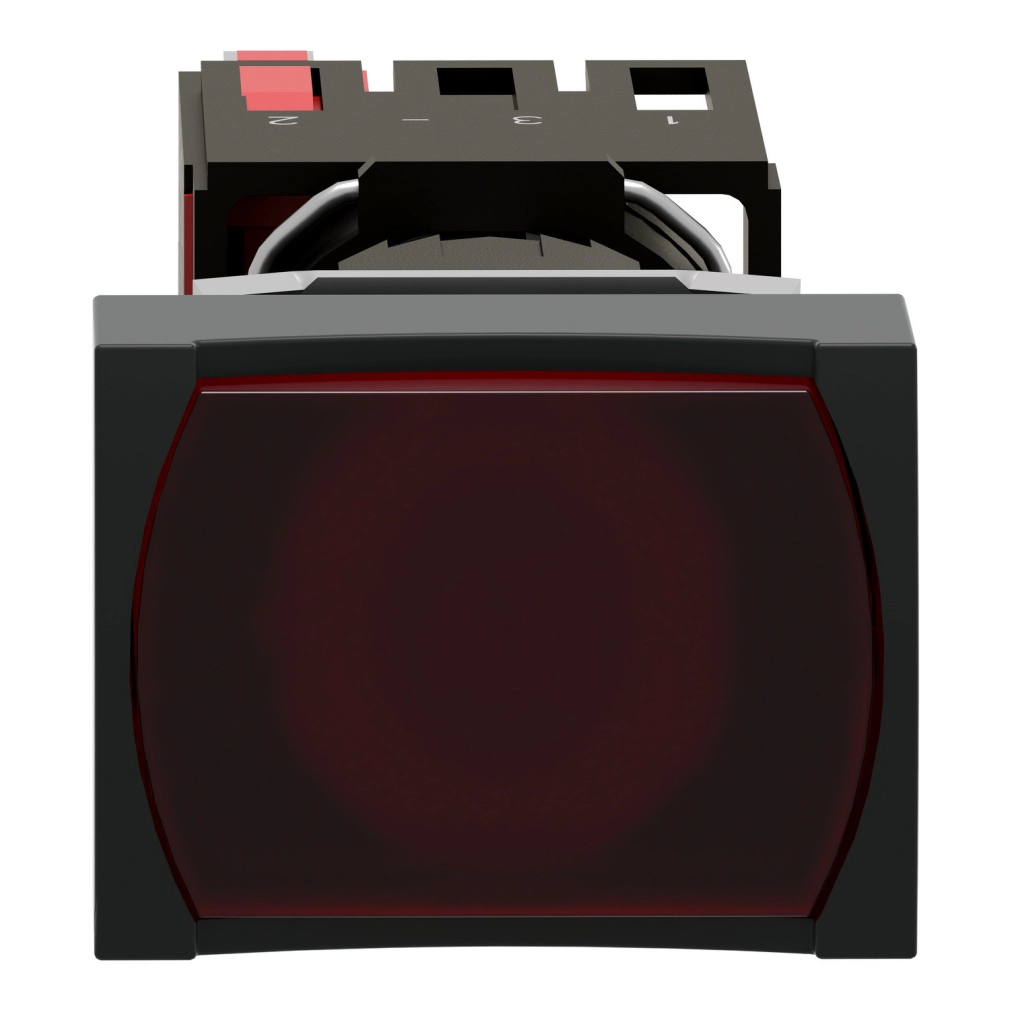

Schneider Electric Harmony XB6 - XB6DW4B2B - Ø16 komplett világító nyomógomb piros N/C műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett világító nyomógomb
Rövid terméknév: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Téglalap alakú
Működtető típusa: Rugós visszatérésű
Működtető profil: Piros süllyesztett, jelölés nélküli
Érintkezők típusa és összetétele: 1 NC
Érintkező működése: Lassú bontású
Csatlakozás: Faston csatlakozók, csatlakozóméret: 2,8 x 0,5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő adatok
Teljes szélesség: 24 mm
Teljes magasság: 18 mm
Teljes mélység: 57 mm
Kapcsok leírása ISO n°1: (21-22)NC
Üzemelési pozíció: Bármely pozíció
Pozitív nyitás: IEC 60947-5-1 K függeléknek megfelelően
Működési út: 2 mm (NC elektromos állapotváltozás)
3,5 mm (teljes út)
Működtető erő: 4,5 N NC elektromos állapotváltozásnál
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 6 A gG típusú olvadóbiztosíték
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV IEC 60947-1 szerint
Elektromos jellemzők
Névleges üzemi áram:
3 A 120 V-nál, AC-15, B300 IEC 60947-5-1 szerint
1,5 A 240 V-nál, AC-15, B300 IEC 60947-5-1 szerint
0,1 A 250 V-nál, DC-13, R300 IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, <3600 ciklus/óra, 0,5 terhelési tényező, IEC 60947-5-1 C függeléknek megfelelően
1000000 ciklus, DC-13 230 V-nál, <3600 ciklus/óra, 0,5 terhelési tényező, IEC 60947-5-1 C függeléknek megfelelően
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA mellett, 90% konfidencia szint, IEC 60947-5-4 szerint
Jelzés típusa: Állandó
Tápfeszültség határok: 6...30 V AC/DC
Áramfelvétel: 15 mA
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -25...70 °C
Áramütés elleni védelmi osztály: II. osztály IEC 61140 szerint
IP védettségi fokozat: IP65 IEC 60529 szerint
NEMA védettségi fokozat:
NEMA 13 UL 50 szerint
NEMA 4 UL 50 szerint
NEMA 4X UL 50 szerint
NEMA 13 CSA C22.2 No 94 szerint
NEMA 4 CSA C22.2 No 94 szerint
NEMA 4X CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, IEC 60947-1, JIS C 4520, CSA C22.2 No 14, JIS C 852, IEC 60947-5-1
Terméktanúsítványok: UL, CSA, CCC, GOST
Ellenállási jellemzők
Vibrációállóság: ±3 mm (f= 2...500 Hz) IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
Gyors tranziens ellenállás: 2 kV IEC 61000-4-4 szerint
Elektromágneses mező elleni védelem: 10 V/m IEC 61000-4-3 szerint
Elektrosztatikus kisülés elleni védelem: 6 kV érintkezés esetén (fém részeken) IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály IEC 55011 szerint
