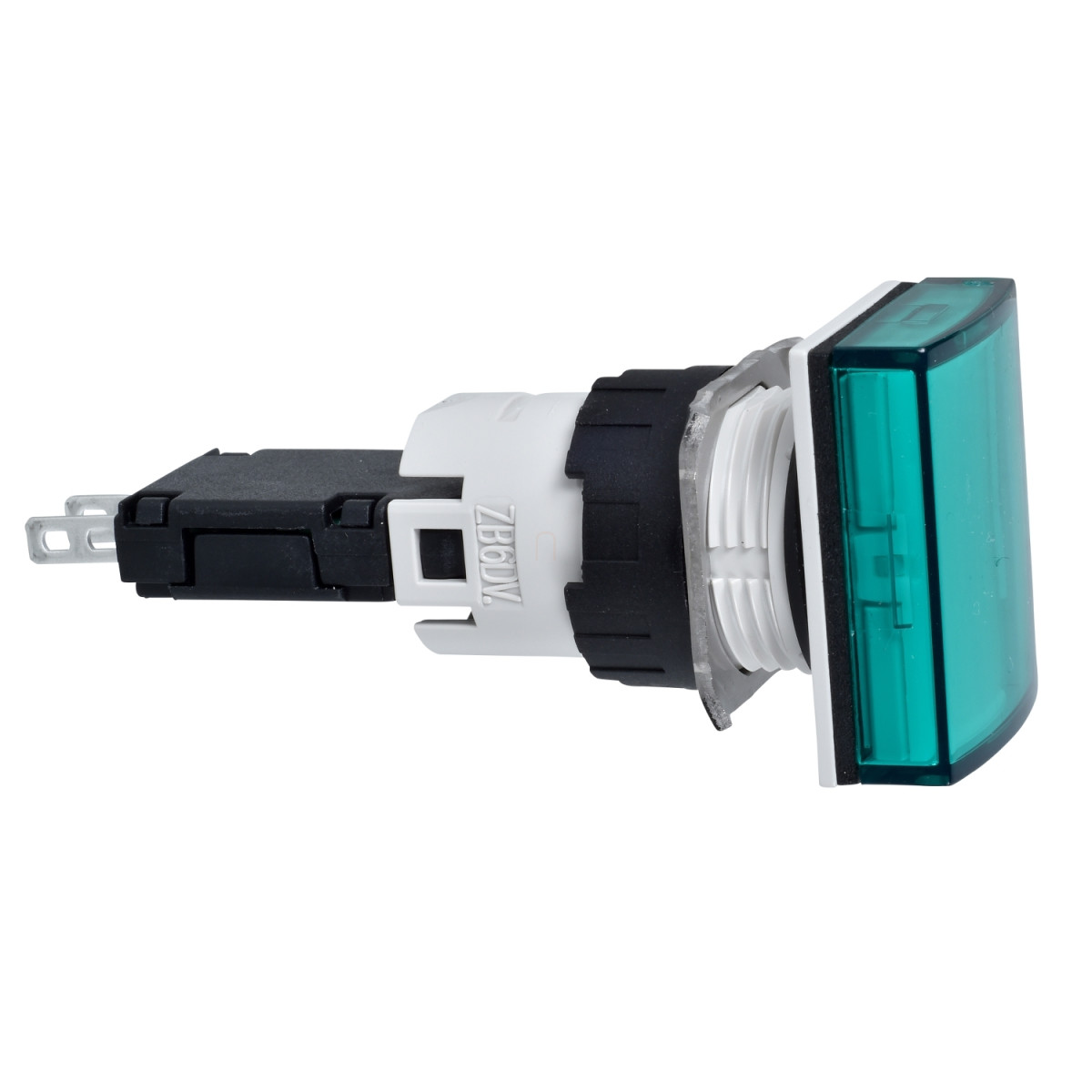

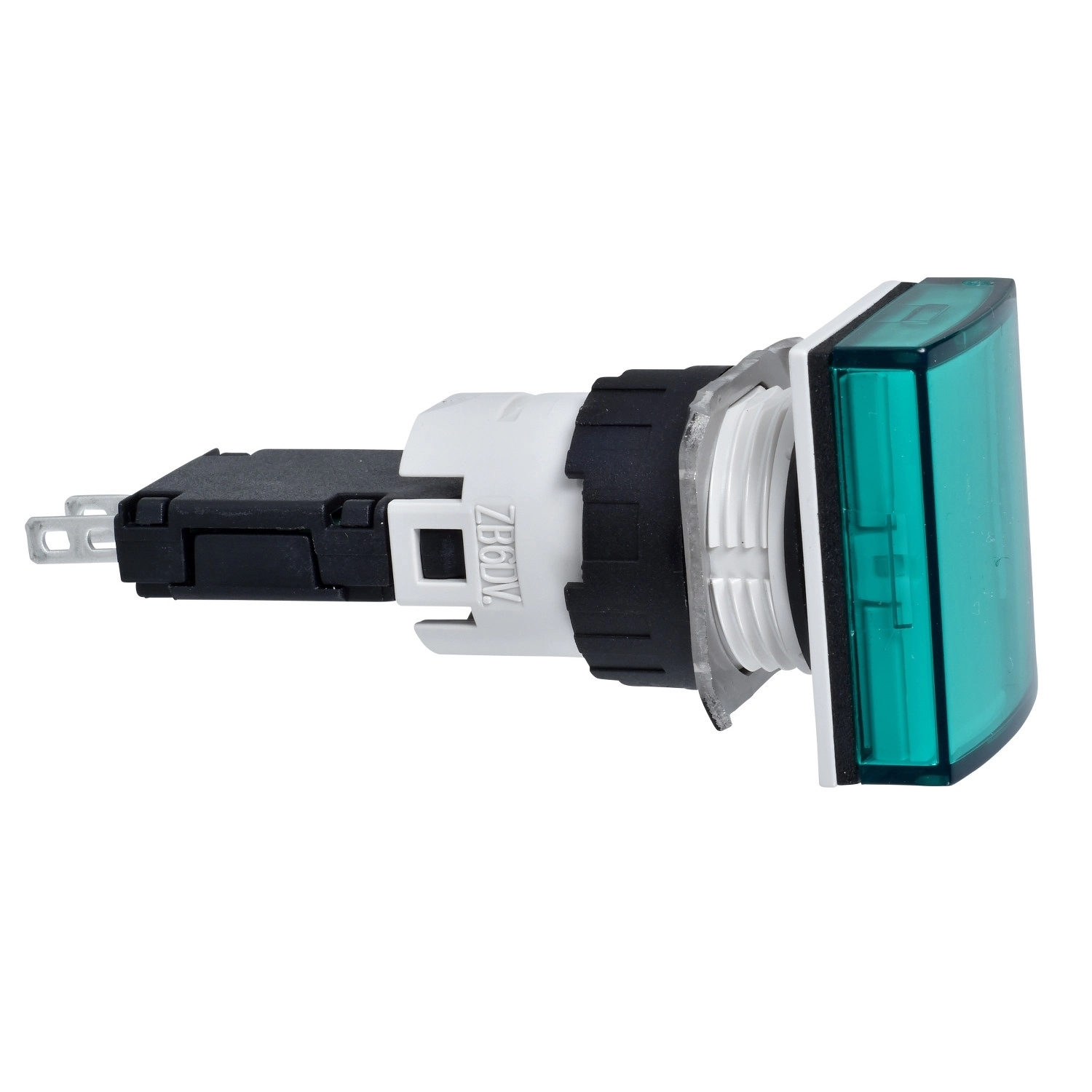

A Schneider Electric Harmony XB6 sorozatú XB6DV3BB jelzőlámpa egy teljes körű, professzionális jelzési megoldást kínál ipari és kereskedelmi alkalmazásokhoz. Ez a kompakt, zöld színű, szögletes fejű jelzőlámpa tökéletes választás olyan helyzetekben, ahol egyértelmű vizuális visszajelzésre van szükség különféle működési állapotokról.
A termék 16 mm-es beépítési átmérővel rendelkezik, ami lehetővé teszi a könnyű és rugalmas beépítést különböző panelekbe, akár 1-6 mm közötti panelvastagság esetén is. A műanyag előlappal ellátott XB6DV3BB jelzőlámpa integrált LED fényforrással rendelkezik, amely közvetlen táplálással működik 12-24V AC/DC feszültségtartományban. Ennek köszönhetően nincs szükség külön izzócserére, így hosszú távon megbízható jelzési megoldást nyújt. A jelzőlámpa típusa állandó fényű, áramfelvétele mindössze 15 mA, ami energiatakarékos működést biztosít.
A Schneider Electric XB6DV3BB jelzőlámpa méretei kompaktnak mondhatók: 18 mm magasság, 24 mm szélesség és 57 mm mélység. A termék csatlakoztatása Faston csatlakozókkal történik, amelyek mérete 2,8 x 0,5 mm. Az elektromos jellemzők tekintetében a termék 250 V névleges szigetelési feszültséggel rendelkezik (2-es szennyezettségi fokozat szerint, az IEC 60947-1 szabványnak megfelelően), valamint 4 kV névleges lökőfeszültség-állósággal az IEC 60947-1 szerint. A tápfeszültség határértékei 6-30V AC/DC között vannak. A túlfeszültség-állóság 1 kV közvetlen érintkezésre és 2 kV szabad levegőben az IEC 61000-4-5 szabvány szerint.
A környezeti jellemzőket tekintve a jelzőlámpa -25°C és +70°C közötti üzemi hőmérsékleten használható, tárolási hőmérséklettartománya pedig -40°C és +70°C között van. Védelmi szintjét tekintve IP65 fokozatú az IEC 60529 szerint, valamint megfelel a NEMA 13, NEMA 4 és NEMA 4X védelmi osztályoknak mind az UL 50, mind a CSA C22.2 No 94 szabványok szerint. Elektromos áramütés elleni védelmi osztálya II, az IEC 61140 szabványnak megfelelően. A termék rendelkezik számos nemzetközi tanúsítvánnyal, többek között CCC, CSA, UL és GOST minősítéssel. Az XB6DV3BB jelzőlámpa kiváló rezgésállósággal rendelkezik: ±3 mm (f=2-500 Hz) és 5 gn (f=2-500 Hz) az IEC 60068-2-6 szabvány szerint, valamint ütésállósága is kiemelkedő: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint.
XB6DV3BB műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett jelzőlámpa
Rövid név: XB6
Előlap anyaga: Műanyag
Beépítési átmérő: 16 mm
Jelzőegység fejének formája: Szögletes
Sapka/kezelőszerv vagy lencse színe: Zöld
Fényforrás: LED
Izzó foglalat: Integrált LED
Fényblokk tápellátás: Közvetlen
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő jellemzők
Magasság: 18 mm
Szélesség: 24 mm
Mélység: 57 mm
Kapcsok leírása ISO n°1: (+ -)PL
Csatlakozások - kapcsok: Faston csatlakozók, csatlakozás mérete: 2,8 x 0,5 mm
Névleges szigetelési feszültség: 250 V (2-es szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Tápfeszültség határértékek: 6…30 V AC/DC
Áramfelvétel: 15 mA
Túlfeszültség-állóság: 1 kV közvetlen érintkezésre az IEC 61000-4-5 szerint, 2 kV szabad levegőben az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok: JIS C 852, UL 508, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CCC, CSA, UL, GOST
Rezgésállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses sugárzás: B osztály az IEC 55011 szerint
Panel kivágás
Panel vastagság: 1-6 mm/0,03-0,23 in.
