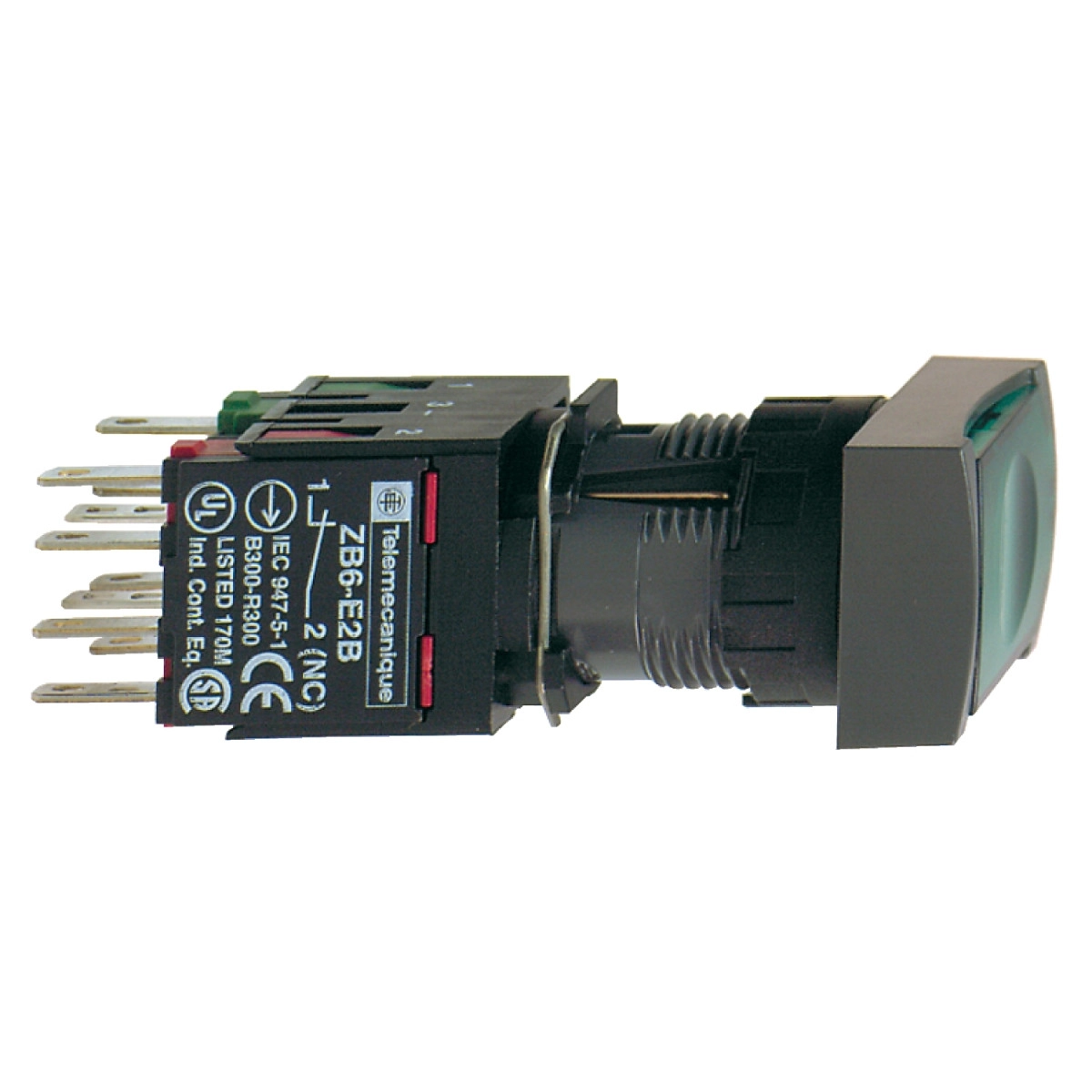

A Schneider Electric Harmony XB6 termékcsaládba tartozó XB6DF3B5B egy kiváló minőségű, komplett megoldást kínál ipari vezérlőpanelekhez. Ez a 16 mm átmérőjű, zöld, világító nyomógomb tökéletes választás olyan alkalmazásokhoz, ahol a láthatóság és a megbízhatóság kulcsfontosságú. A termék reteszelő (latching) működési móddal rendelkezik, ami azt jelenti, hogy megnyomáskor rögzített állapotban marad, amíg egy újabb nyomással ki nem oldják.
A XB6DF3B5B nyomógomb téglalap alakú, süllyesztett kialakítású, jelölés nélküli, zöld fejrésszel rendelkezik. A termék műanyag előlappal készül, és 12-24 V AC/DC tápfeszültséggel működtethető. A kapcsoló 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, amelyek lassú nyitású (slow-break) működési mechanizmussal vannak ellátva. Az elektromos csatlakoztatás Faston csatlakozókon keresztül történik, 2,8 x 0,5 mm méretben.
A Harmony XB6DF3B5B technikai paraméterei rendkívül meggyőzőek. A termék 18 mm magas, 24 mm széles és 57 mm mélységű. Bármilyen pozícióban működtethető, és pozitív nyitással rendelkezik az EN/IEC 60947-5-1 K függelék szerint. A működési út 1 mm (NO állapotváltás), 2 mm (NC állapotváltás), és a teljes működési út 3,5 mm. A működtetési erő 3,5 N az NO állapotváltáshoz és 4,5 N az NC állapotváltáshoz. Az érintkezők ezüstötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet és tartósságot biztosít. A rövidzárlat elleni védelem 6 A-es gG típusú biztosítékkal megoldott.
A termék szigetelési feszültsége [Ui] 250 V (3-as szennyezettségi fok mellett) az EN/IEC 60947-1 szabvány szerint. Az impulzus-feszültségállóság [Uimp] 4 kV az EN/IEC 60947-1 szabvány szerint. A névleges üzemi áram [Ie] többféle konfigurációban is megadott: 3 A 120 V-on, AC-15 kategória, B300 az EN/IEC 60947-5-1 szerint; 1,5 A 240 V-on, AC-15 kategória, B300; 0,1 A 250 V-on, DC-13 kategória, R300; valamint 0,22 A 125 V-on, DC-13 kategória, R300. A világítás típusa állandó, a tápfeszültség határok 6-30 V AC/DC között, áramfelvétele 15 mA.
Schneider Electric Harmony XB6 - XB6DF3B5B - Ø16 komplett világító nyomógomb, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Termék típusa: Komplett világító nyomógomb
Rövid terméknév: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fej alakja: Téglalap
Működtető típusa: Reteszelő (latching)
Működtető profilja: Zöld süllyesztett, jelöletlen
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú nyitású (slow-break)
Csatlakozások - kapcsok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség [Us]: 12...24 V AC/DC
Szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az EN/IEC 60947-1 szerint
Lökőfeszültség-állóság [Uimp]: 4 kV az EN/IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 120 V-on, AC-15, B300 az EN/IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 1,5 A 240 V-on, AC-15, B300 az EN/IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 0,1 A 250 V-on, DC-13, R300 az EN/IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 0,22 A 125 V-on, DC-13, R300 az EN/IEC 60947-5-1 szerint
Tápfeszültség határok: 6...30 V AC/DC
Áramfelvétel: 15 mA
Mechanikai jellemzők
Magasság: 18 mm
Szélesség: 24 mm
Mélység: 57 mm
Kapcsok ISO szerinti jelölése: (21-22)NC, (13-14)NO
Működési helyzet: Bármely pozíció
Pozitív nyitás: Az EN/IEC 60947-5-1 K függelék szerint
Működési út: 1 mm (NO elektromos állapotváltozás)
Működési út: 2 mm (NC elektromos állapotváltozás)
Működési út: 3,5 mm (teljes út)
Működtetési erő: 3,5 N NO elektromos állapotváltozás
Működtetési erő: 4,5 N NC elektromos állapotváltozás
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Védelmek és szabványok
Rövidzárlat elleni védelem: 6 A-es gG típusú biztosíték
Elektromos tartósság: 1000000 ciklus, AC-15 230 V-on, működési frekvencia <3600 ciklus/h, terhelési tényező: 0,5 az EN/IEC 60947-5-1 C függelék szerint
Elektromos tartósság: 1000000 ciklus, DC-13 230 V-on, működési frekvencia <3600 ciklus/h, terhelési tényező: 0,5 az EN/IEC 60947-5-1 C függelék szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X az UL 50 és CSA C22.2 No 94 szerint
Szabványok: JIS C 4520, EN/IEC 60947-5-5, EN/IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C 852, EN/IEC 60947-1
Tanúsítványok: UL, CSA, GOST, CCC
