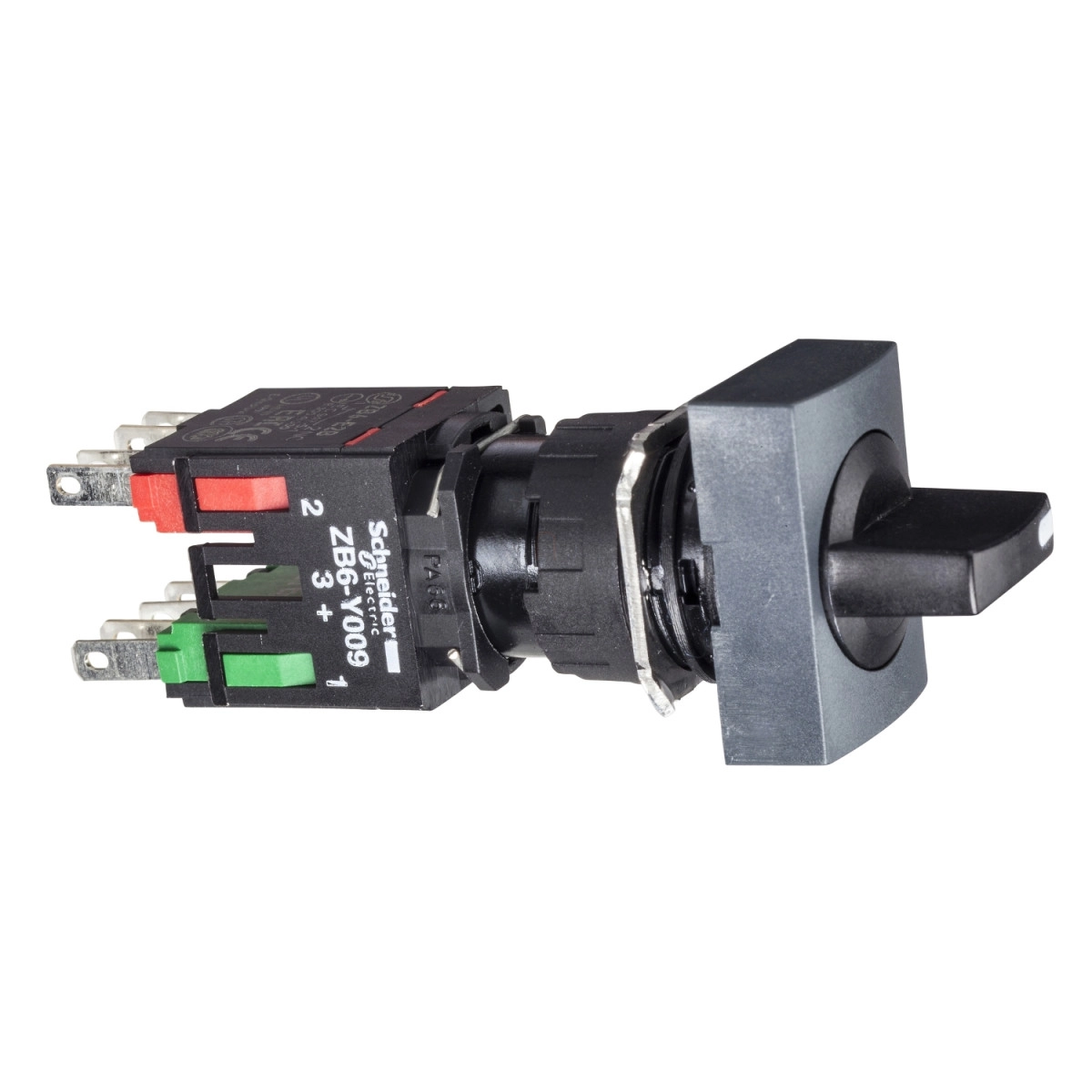

A Schneider Electric Harmony XB6 termékcsalád XB6DD225B típusú választókapcsolója egy kompakt, mégis rendkívül sokoldalú ipari kapcsolóelem, amely ideális vezérlőpanelekbe és irányítópultokba történő beépítésre. Ez a fekete, téglalap alakú, 16 mm-es átmérővel rendelkező kapcsoló tökéletes választás olyan alkalmazásokhoz, ahol korlátozott a hely, mégis megbízható működésre van szükség.
Az XB6DD225B modell 3 pozíciós, rögzített állású kivitelben készült, ami azt jelenti, hogy a kapcsoló a beállított helyzetben marad a következő manuális átállításig. Érintkezőinek konfigurációja 1NO+1NC (egy nyitó és egy záró kontaktus), amely lehetővé teszi különböző vezérlési funkciók megvalósítását. A kapcsoló működtetése a standard fekete fogantyú segítségével történik, amely 60°-os szögben, három különböző pozícióba állítható. Az érintkezők lassú bontásúak, ami növeli az elektromos élettartamot és csökkenti az érintkezők kopását. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, biztosítva a kiváló vezetőképességet és a hosszú élettartamot.
A Harmony XB6DD225B számos figyelemre méltó műszaki paraméterrel rendelkezik. A kapcsoló telepíthető 1-6 mm vastagságú panelekre, és méretei kompaktnak mondhatók: 18 mm magasság, 24 mm szélesség és 68 mm mélység. A csatlakoztatás 2,8 x 0,5 mm-es Faston gyorscsatlakozókkal történik, ami megkönnyíti a telepítést és a karbantartást. A kapcsoló IP65-ös védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen védett a por ellen és védett a vízsugarak ellen. Megfelel továbbá a NEMA 13, NEMA 4 és NEMA 4X előírásoknak is, így különböző környezeti feltételek mellett is alkalmazható. Az eszköz névleges szigetelési feszültsége (Ui) 250 V 3-as szennyezettségi fokozat mellett, míg a névleges lökőfeszültség-állósága (Uimp) 4 kV az IEC 60947-1 szabványnak megfelelően.
A Harmony XB6DD225B választókapcsoló kiemelkedő megbízhatóságot és tartósságot kínál. Mechanikai élettartama 500 000 kapcsolási ciklus, míg elektromos élettartama AC-15 és DC-13 kategóriában egyaránt 1 000 000 ciklus 230 V-on, <3600 ciklus/óra működési sebesség és 0,5 terhelési tényező mellett. A kapcsoló üzemi hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között. A kapcsoló kiváló rezgésállósággal rendelkezik: ±3 mm és 5 g 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint. Ütésállósága is figyelemre méltó: 30 g 18 ms-os és 50 g 11 ms-os félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. Ezek a tulajdonságok különösen fontosak ipari környezetben, ahol a berendezések gyakran ki vannak téve rezgéseknek és ütéseknek.
Schneider Electric Harmony XB6 - XB6DD225B - Ø16 komplett választókapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett választókapcsoló
Rövid terméknév: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Oszthatatlan értékesítési mennyiség: 1
Üzemeltetési pozíció: Bármely pozíció
Jelzőegység fejének alakja: Téglalap alakú
Működtető típusa: Rögzített állású
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információk: 3 pozíció 60°
Érintkezők típusa és összetétele: 2 NO
Érintkező működés: Lassú bontású
Méretek és csatlakozások
Magasság: 18 mm
Szélesség: 24 mm
Mélység: 68 mm
Kapocskiosztás ISO sz. 1: (21-22)NC (13-14)NO
Csatlakozások - kapcsok: Faston csatlakozók, csatlakozóméret: 2,8 x 0,5 mm
Műszaki paraméterek
Pozitív nyitás: Van, megfelel az IEC 60947-5-1 K függeléknek
Mechanikai élettartam: 500000 ciklus
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A gG típusú olvadóbiztosító
Névleges értékek:
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]:
- 3 A 120 V-nál, AC-15, B300 az IEC 60947-5-1 szerint
- 1,5 A 240 V-nál, AC-15, B300 az IEC 60947-5-1 szerint
- 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
- 0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos élettartam:
- 1000000 ciklus, AC-15 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
- 1000000 ciklus, DC-13 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90 % konfidenciaszint mellett az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat:
- NEMA 13 az UL 50 szerint
- NEMA 4 az UL 50 szerint
- NEMA 4X az UL 50 szerint
- NEMA 13 a CSA C22.2 No 94 szerint
- NEMA 4 a CSA C22.2 No 94 szerint
- NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: JIS C 852, UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: UL, CCC, GOST, CSA
Mechanikai ellenállóképesség
Rezgésállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
