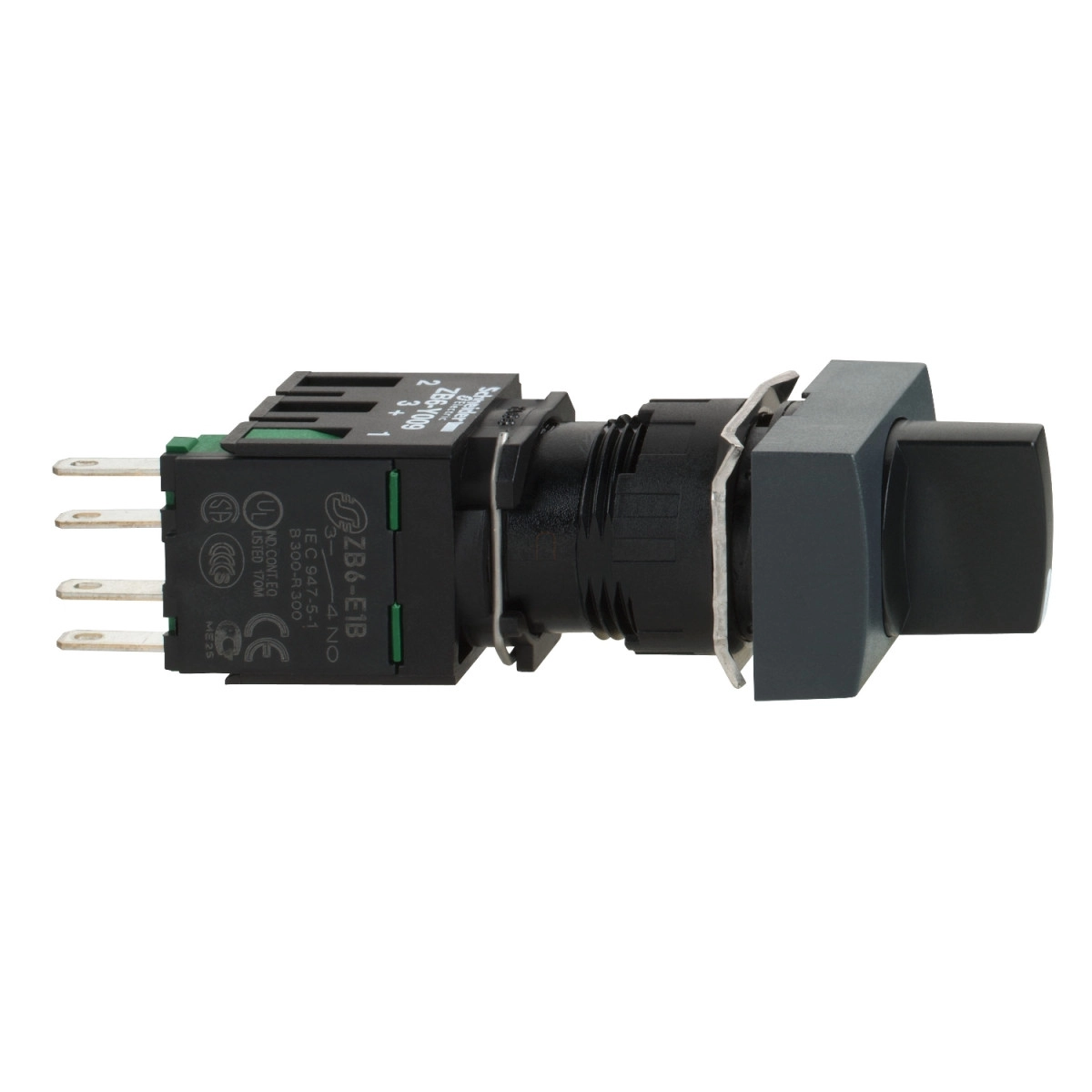

A Schneider Electric Harmony XB6 XB6DD221B választókapcsoló egy kompakt és sokoldalú vezérlőelem, amely ideális ipari és automatizálási alkalmazásokhoz. Ez a fekete, szögletes fejű, 16 mm-es átmérőjű kapcsoló 2 pozíciós, maradó (stay put) kivitelű, ami biztosítja, hogy a választott pozícióban maradjon a kapcsolás után.
A Harmony XB6 választókapcsoló 1 NO + 1 NC érintkezőkonfigurációval rendelkezik, ami lehetővé teszi mind a vezérlő, mind a visszajelző áramkörök egyidejű működtetését. A kapcsoló lassú bontású (slow-break) érintkezőkkel van felszerelve, ezáltal biztosítva a megbízható működést. A készülék pozitív nyitású kialakítása az IEC 60947-5-1 K függelék előírásainak megfelelően növeli a biztonsági alkalmazásokban való használhatóságát. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek a kiváló elektromos vezetőképesség és tartósság érdekében.
A termék műszaki paraméterei lenyűgözőek: 250 V névleges szigetelési feszültség (Ui), 4 kV lökőfeszültség-állóság (Uimp), valamint különböző terhelhetőségi értékek AC-15 és DC-13 kategóriákban. Névleges üzemi árama (Ie) AC-15 kategóriában 3 A 120 V-nál és 1,5 A 240 V-nál, míg DC-13 kategóriában 0,1 A 250 V-nál és 0,22 A 125 V-nál. A kapcsoló kiemelkedő mechanikai élettartama 500.000 kapcsolási ciklus, míg elektromos élettartama 1.000.000 ciklus mind AC-15, mind DC-13 kategóriában, 230 V-on, 0,5-ös terhelési tényező mellett.
A XB6DD221B választókapcsoló kompakt méretekkel rendelkezik: 18 mm magasság, 24 mm szélesség és 68 mm mélység, ami lehetővé teszi a helytakarékos beépítést. IP65-ös védelmi szintje kiváló por- és vízvédelmet biztosít, emellett megfelel a NEMA 13, NEMA 4 és NEMA 4X előírásoknak is. A termék -25°C és +70°C közötti üzemi hőmérsékleti tartományban használható, és különböző szabványoknak felel meg, beleértve az IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508 és JIS szabványokat. A kapcsoló megkapta az UL, CCC, CSA és GOST minősítéseket is.
Technikai jellemzői között szerepel a kiváló rezgésállóság (+/- 3 mm 2-500 Hz tartományban, 5 g gyorsulással) és ütésállóság (30 g gyorsulással 18 ms-os időtartammal, valamint 50 g gyorsulással 11 ms-os időtartammal). A Schneider Electric Harmony XB6 XB6DD221B választókapcsoló Faston csatlakozókkal van ellátva (2,8 x 0,5 mm mérettel), ami megkönnyíti a telepítését. A kapcsoló előlapja műanyagból készült, és fekete standard fogantyúval rendelkezik, amely 60°-os elforgatással 2 pozícióba állítható, így egyértelműen jelezve a választott állapotot.
Schneider Electric Harmony XB6 - XB6DD221B - Ø16 komplett választókapcsoló, 2 állású, szögletes műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett választókapcsoló
Eszköz rövid neve: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Oszthatatlan értékesítési mennyiség: 1
Üzemeltetési pozíció: Bármely pozíció
Működési jellemzők
Jelzőegység fejének alakja: Szögletes
Működtető típusa: Maradó (stay put)
Működtető profil: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 60°
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Kiegészítő információk
Magasság: 18 mm
Szélesség: 24 mm
Mélység: 68 mm
Kapcsok leírása ISO n°1: (13-14)NO
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Mechanikai élettartam: 500000 ciklus
Csatlakozások - kapcsok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A gG típusú olvadóbiztosító
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 120 V-nál, AC-15, B300 az IEC 60947-5-1 szerint
1,5 A 240 V-nál, AC-15, B300 az IEC 60947-5-1 szerint
0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos tartósság
1000000 ciklus, AC-15 230 V-nál, működési gyakoriság <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, DC-13 230 V-nál, működési gyakoriság <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Elektromos megbízhatóság
Λ = 10exp(-8) 5 V és 1 mA esetén 90 %-os konfidenciaszint mellett az IEC 60947-5-4 szerint
Környezeti feltételek
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS szabványok
Terméktanúsítványok: UL, CCC, CSA, GOST
Mechanikai ellenállás
Rezgésállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
