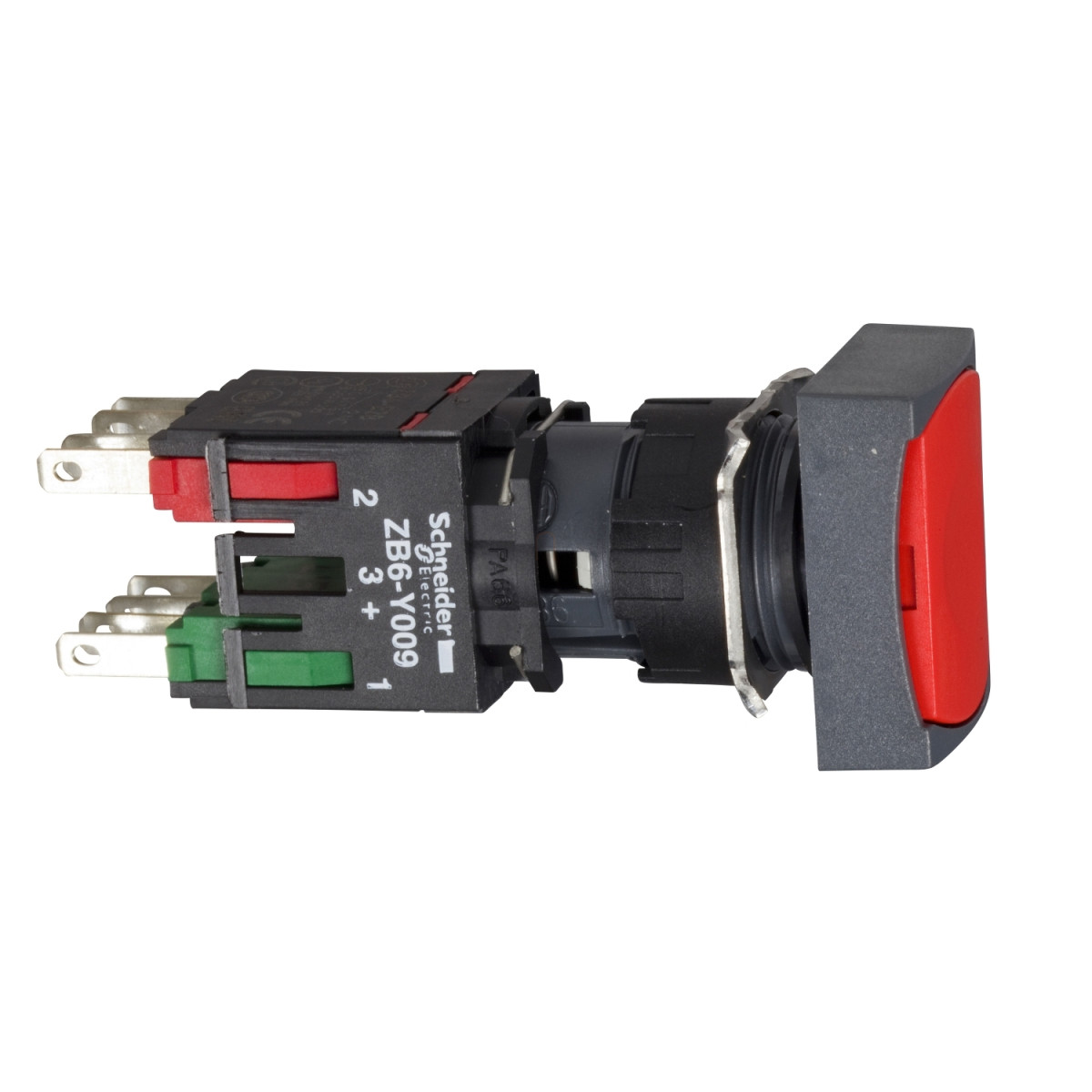

A Schneider Electric Harmony XB6 termékcsalád XB6DA45B típusszámú nyomógombja egy kompakt, professzionális ipari vezérlőelem, amely megbízható működést biztosít a legigényesebb alkalmazási környezetekben is. Ez a piros, téglalap alakú, süllyesztett kialakítású nyomógomb 16 mm-es szerelési átmérővel rendelkezik, és rugós visszatérésű működési móddal van ellátva. Az XB6DA45B típusszámú modell 1 NO (záró) és 1 NC (nyitó) érintkezőkonfigurációval készül, jelölés nélküli kivitelben.
A Harmony XB6DA45B nyomógomb kiemelkedő műszaki paraméterekkel rendelkezik, amelyek alkalmassá teszik ipari automatizálási rendszerek, vezérlőpanelek és kezelőfelületek kialakításához. A műanyag előlappal rendelkező kapcsoló téglalap alakú jelzőegység fejjel készül, ami esztétikus megjelenést és egyértelmű vizuális visszajelzést biztosít. A rugós visszatérésű működtetés biztonságos és kényelmes kezelést tesz lehetővé. A termék kapcsolási működése lassú megszakítású (slow-break), a csatlakoztatás pedig Faston csatlakozók segítségével történik, amelyek mérete 2,8 x 0,5 mm.
Méreteit tekintve az XB6DA45B nyomógomb CAD szerinti teljes szélessége 24 mm, magassága 18 mm, mélysége pedig 57 mm. A terminálok ISO n°1 szabvány szerinti leírása: (13-14)NO és (21-22)NC. A nyomógomb működési útja 1 mm az NO érintkezők elektromos állapotváltozásáig, 2 mm az NC érintkezők elektromos állapotváltozásáig, a teljes út pedig 3,5 mm. A működtetéshez szükséges erő 3,5 N az NO érintkezők elektromos állapotváltozásához és 4,5 N az NC érintkezők elektromos állapotváltozásához. A rendkívül hosszú élettartam alapvető jellemzője a terméknek: a mechanikai tartósság 2 000 000 ciklus, az elektromos tartósság pedig 1 000 000 kapcsolási ciklus AC-15 és DC-13 alkalmazásoknál, 230 V-on, <3600 ciklus/óra működési sebességnél, 0,5 terhelési tényező mellett, az IEC 60947-5-1 szabvány C függeléke szerint.
A nyomógomb elektromos paraméterei széles alkalmazási területet tesznek lehetővé. A névleges szigetelési feszültség [Ui] 250 V (3-as szennyezettségi fokozat), a névleges lökőfeszültség-állóság [Uimp] 4 kV az IEC 60947-1 szerint. A névleges üzemi áram [Ie] AC-15 esetén 3 A 120 V-nál vagy 1,5 A 240 V-nál (B300), DC-13 esetén pedig 0,1 A 250 V-nál vagy 0,22 A 125 V-nál (R300), az IEC 60947-5-1 szerint. Az elektromos megbízhatóság Λ = 10exp(-8) 5 V és 1 mA esetén, 90%-os konfidencia szint mellett, az IEC 60947-5-4 szerint. A rövidzárlat elleni védelem 6 A-es gG típusú olvadóbiztosítóval biztosítható. Az érintkezők anyaga ezüst ötvözet (Ag/Ni).
A termék robusztus környezeti paraméterekkel rendelkezik, ami lehetővé teszi használatát szélsőséges körülmények között is. TC védőkezeléssel van ellátva, tárolási hőmérséklet-tartománya -40…70 °C, üzemi hőmérséklet-tartománya pedig -25…70 °C. Elektromos áramütés elleni védelmi osztálya II-es osztály az IEC 61140 szerint. IP védettségi fokozata IP65 az IEC 60529 szerint, NEMA védettségi fokozata pedig NEMA 13, NEMA 4 és NEMA 4X az UL 50 és CSA C22.2 No 94 szabványok szerint. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, UL 508, CSA C22.2 No 14, JIS C 4520 és JIS C 852 szabványoknak. Rendelkezik többek között GOST, CCC, CSA és UL tanúsítványokkal.
Schneider Electric Harmony XB6 - XB6DA45B műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Termék vagy komponens típusa: Komplett nyomógomb
Eszköz rövid neve: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Értékesítési egység: 1
Jelzőegység fej alakja: Téglalap alakú
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros, süllyesztett, jelölés nélküli
Érintkezők típusa és összetétele: 1 NO + 1 NC
Kapcsolási művelet: Lassú megszakítású
Csatlakozások - terminálok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Kiegészítő jellemzők
CAD szerinti teljes szélesség: 24 mm
CAD szerinti teljes magasság: 18 mm
CAD szerinti teljes mélység: 57 mm
Terminálok leírása ISO n°1: (13-14)NO, (21-22)NC
Üzemi pozíció: Bármely pozíció
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 1 mm (NO érintkezők elektromos állapotváltozása), 2 mm (NC érintkezők elektromos állapotváltozása), 3,5 mm (teljes út)
Működtetési erő: 3,5 N NO érintkezők elektromos állapotváltozásához, 4,5 N NC érintkezők elektromos állapotváltozásához
Mechanikai élettartam: 2000000 ciklus
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A-es gG típusú olvadóbiztosító
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 120 V-on, AC-15, B300 az IEC 60947-5-1 szerint; 1,5 A 240 V-on, AC-15, B300 az IEC 60947-5-1 szerint; 0,1 A 250 V-on, DC-13, R300 az IEC 60947-5-1 szerint; 0,22 A 125 V-on, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-on, <3600 cikl/óra működési sebesség, 0,5 terhelési tényező mellett az IEC 60947-5-1 C függeléke szerint; 1000000 ciklus, DC-13 230 V-on, <3600 cikl/óra működési sebesség, 0,5 terhelési tényező mellett az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén, 90%-os konfidencia szint mellett az IEC 60947-5-4 szerint
Környezet
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Elektromos áramütés elleni védelmi osztály: II-es osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok: CSA C22.2 No 14, JIS C 4520, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, JIS C 852, UL 508
Termék tanúsítványok: GOST, CCC, CSA, UL
Rezgésállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
