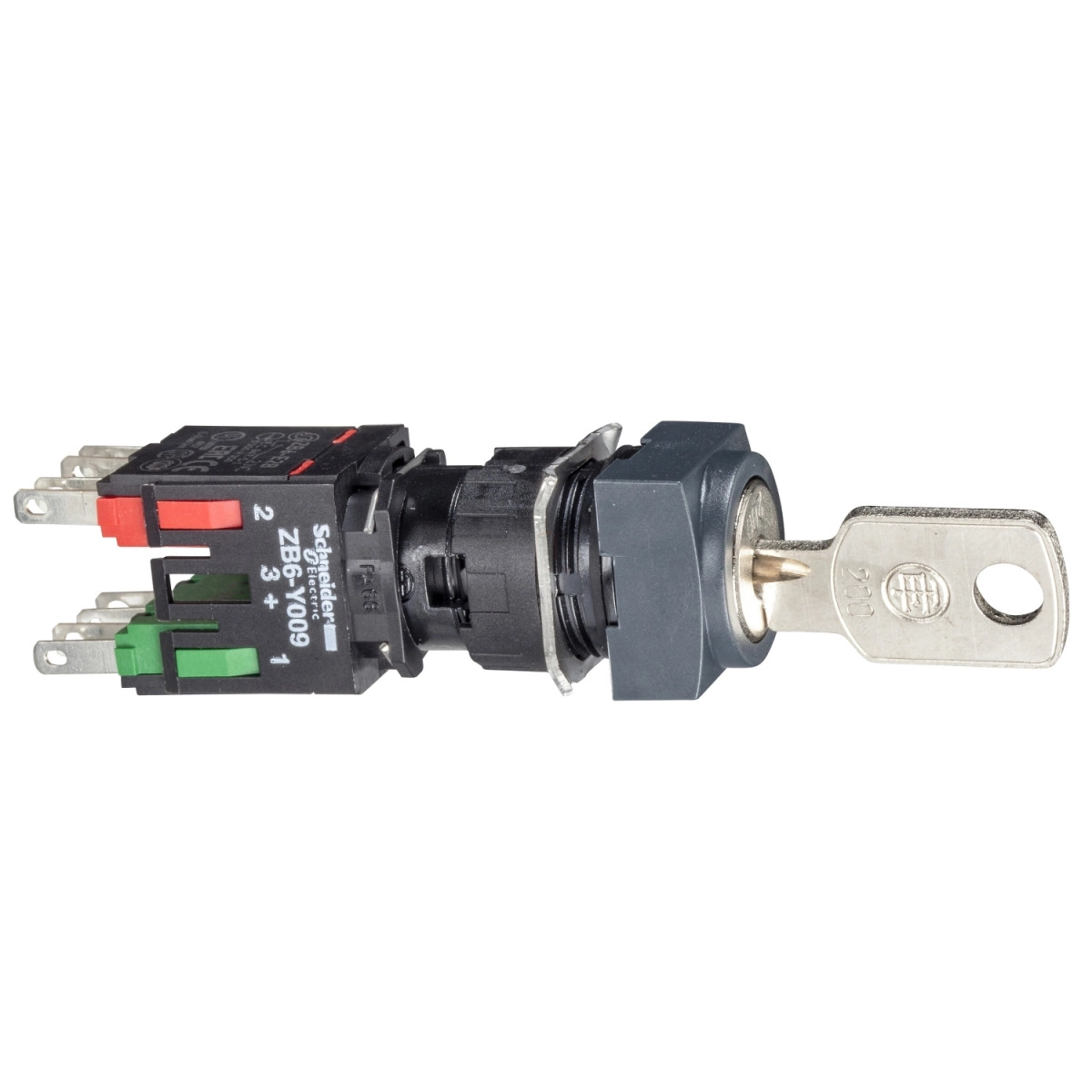

A Schneider Electric Harmony XB6 sorozatú, XB6CGC5B cikkszámú kulcsos kapcsoló egy sokoldalú és megbízható ipari kapcsoló, amelyet különböző automatizálási és vezérlési alkalmazásokhoz terveztek. Ez a fekete, négyzet fejű, 16 mm átmérőjű kapcsoló kiváló minőségű kialakítással és robusztus műszaki jellemzőkkel rendelkezik, ami hosszú élettartamot és megbízható működést biztosít ipari környezetben.
A XB6CGC5B kulcsos kapcsoló két pozícióval rendelkezik, 70°-os elfordulási szöggel, és stabilan a kiválasztott pozícióban marad (stay put funkció). Érintkezői között 1 NO (záró) és 1 NC (nyitó) kontaktus található, ami sokoldalúságot biztosít különböző vezérlési feladatokhoz. A készülék 200-as kulcsot használ, amely bármely pozícióban kivehető, így maximális rugalmasságot biztosít a hozzáférés-vezérlés szempontjából. Az érintkezők lassan bontó típusúak (slow-break), ami csökkenti az érintkezők kopását és növeli az eszköz élettartamát.
A műszaki paramétereket tekintve a XB6CGC5B imponáló jellemzőkkel rendelkezik. IP65-ös védettségi fokozata kiváló védelmet biztosít por és vízsugarak ellen, így megbízhatóan működik mostoha környezeti feltételek között is. A készülék -25°C és +70°C közötti üzemi hőmérséklet-tartományban használható, és kiváló ellenállást mutat vibrációval és ütésekkel szemben. A kapcsoló 250 V névleges szigetelési feszültséggel és 4 kV impulzus-állósággal rendelkezik. Névleges üzemi árama változik a terhelés jellegétől függően: AC-15 kategóriában 3 A 120 V-nál és 1,5 A 240 V-nál, míg DC-13 kategóriában 0,1 A 250 V-nál és 0,22 A 125 V-nál. A kapcsoló mechanikai élettartama lenyűgöző 200 000 ciklus, míg elektromos élettartama akár 1 000 000 ciklus AC-15 és DC-13 kategóriában, 230 V feszültségnél.
A beszerelés szempontjából a XB6CGC5B rendkívül felhasználóbarát. 16 mm-es szerelési átmérője iparági szabvány, és 1-6 mm vastagságú panelekbe szerelhető. A készülék méretei kompaktak: 18 mm széles, 18 mm magas és 80 mm mély. Csatlakoztatása Faston csatlakozókkal történik, 2,8 x 0,5 mm csatlakozási mérettel. A kapcsoló megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, IEC 60947-1, UL 508 és CSA C22.2 No 14 szabványoknak, és rendelkezik GOST, CSA, UL és CCC tanúsítványokkal, így világszerte használható különböző alkalmazásokban.
Schneider Electric Harmony XB6 - XB6CGC5B - Ø16 komplett kulcsos kapcsoló, 2állású műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett választókapcsoló
Eszköz rövid neve: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Üzemeltetési pozíció: Bármely pozíció
Jelzőegység fejének alakja: Négyzet
Működtető típusa: bentmaradó
Működtető profil: kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció 70°
Kulcszár típusa: Key 200
Kulcs kivételi pozíció: Bármely pozícióban
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működtetése: Lassú-bontás
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 80 mm
Csatlakozók leírása ISO n°1: (13-14)NO (21-22)NC
Pozitív nyitás: IEC 60947-5-1 K mellékletnek megfelelően
Mechanikai élettartam: 200000 ciklus
Csatlakozások - terminálok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 6 A patron biztosíték gG típus
[Ui] névleges szigetelési feszültség: 250 V (szennyezettségi fok 3) IEC 60947-1 szerint
[Uimp] névleges impulzus-állóság: 4 kV IEC 60947-1 szerint
Névleges üzemi áram
3 A 120 V-nál, AC-15, B300 IEC 60947-5-1 szerint
1,5 A 240 V-nál, AC-15, B300 IEC 60947-5-1 szerint
0,1 A 250 V-nál, DC-13, R300 IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 IEC 60947-5-1 szerint
Elektromos tulajdonságok
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C melléklet szerint
Elektromos élettartam: 1000000 ciklus, DC-13 230 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C melléklet szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA mellett 90%-os konfidenciaszint mellett IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -25…70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály IEC 61140 szerint
IP védettségi fokozat: IP65 IEC 60529 szerint
Ellenállóság
Vibrációállóság: +/- 3 mm (f= 2…500 Hz) IEC 60068-2-6 szerint
Vibrációállóság: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
