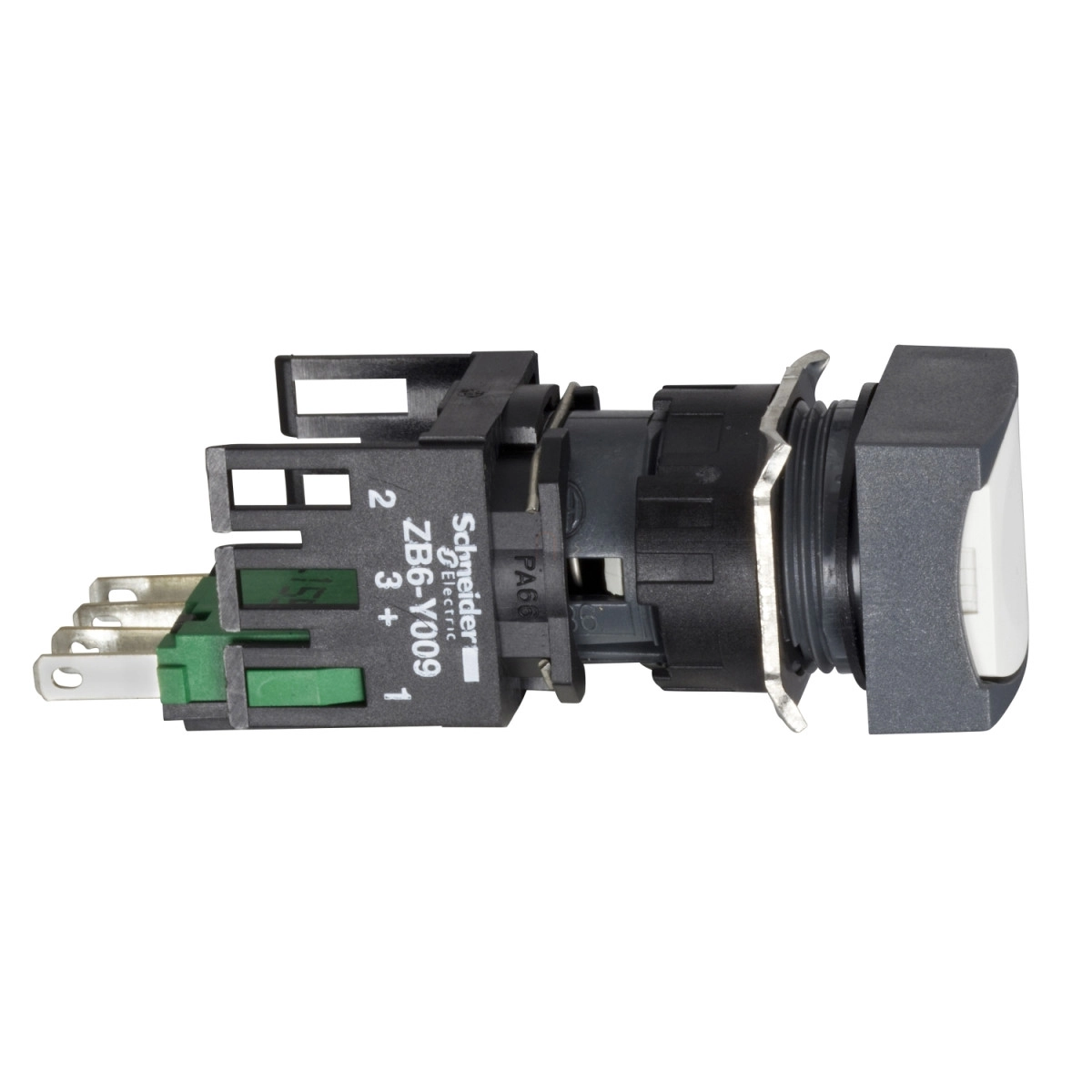

A Schneider Electric Harmony XB6 termékcsalád XB6CA11B típusú nyomógombja egy kompakt és megbízható kapcsolóeszköz ipari és kereskedelmi alkalmazásokhoz. Ez a 16 mm átmérőjű, fehér színű, szögletes fejű nyomógomb rugós visszatérésű működéssel és egy NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely biztosítja a hatékony és pontos kapcsolást különböző vezérlési feladatoknál.
A termék kialakítása praktikus és felhasználóbarát. A négyzet alakú, jelöletlen, fehér színű, süllyesztett nyomógombfej esztétikus megjelenést biztosít, miközben könnyen tisztítható és karbantartható. A műanyag előlap és a professzionális kivitel lehetővé teszi, hogy a nyomógomb tökéletesen illeszkedjen a vezérlőpanelekbe, műszerfalakba vagy egyéb berendezésekbe. Az eszköz 1-6 mm vastagságú panelekbe szerelhető, így rendkívül sokoldalúan használható különböző alkalmazási területeken.
A Harmony XB6CA11B kiemelkedő elektromos és mechanikai tulajdonságokkal rendelkezik. Az ezüstötvözetből (Ag/Ni) készült érintkezők biztosítják a hosszú élettartamot és a megbízható működést. A termék lassú bontású érintkezővel és 1 mm-es működési úttal rendelkezik a NO érintkező állapotának megváltozásáig, míg a teljes működési út 3,5 mm. A működtetéshez szükséges erő 3,5 N az elektromos állapot megváltoztatásához. A mechanikai élettartama lenyűgöző, 2 millió kapcsolási ciklus, míg az elektromos élettartama 1 millió ciklus mind AC-15, mind DC-13 terhelés esetén. A termék IEC 60947-5-1 K függelék szerinti pozitív nyitással rendelkezik, ami további biztonságot nyújt kritikus alkalmazásoknál.
A Schneider Electric XB6CA11B nyomógomb kiemelkedő védelmi besorolásokkal is büszkélkedhet. IP65-ös védettségének köszönhetően teljesen por ellen védett és vízsugár ellen is védett, ami lehetővé teszi a termék használatát nedves vagy poros környezetben is. Emellett megfelel a NEMA 4, 4X és 13-as védelmi osztályoknak is az UL 50 és CSA C22.2 No 94 szabványok szerint. A nyomógomb -25°C és +70°C közötti üzemi hőmérsékleten használható, míg tárolási hőmérséklet-tartománya -40°C és +70°C között van. II-es érintésvédelmi osztályú az IEC 61140 szabvány szerint, ami azt jelenti, hogy kettős szigeteléssel rendelkezik. A termék ellenáll a vibrációnak (±3 mm, f=2...500 Hz) és az ütésnek (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig félszinusz hullám esetén) az IEC 60068-2-6 és IEC 60068-2-27 szabványoknak megfelelően.
Schneider Electric Harmony XB6 - XB6CA11B - Ø16 komplett nyomógomb, szögletes, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett nyomógomb
Eszköz rövid neve: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Szögletes
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér, süllyesztett, jelöletlen
Érintkező típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 57 mm
Kapcsok leírása ISO n°1: (13-14)NO
Üzemi pozíció: Bármely pozíció
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 1 mm (NO elektromos állapot változás), 3,5 mm (teljes út)
Működtetési erő: 3,5 N NO elektromos állapot változáshoz
Mechanikai élettartam: 2000000 ciklus
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A gG típusú olvadóbiztosító
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 120 V-nál, AC-15, B300 IEC 60947-5-1 szerint, 1,5 A 240 V-nál, AC-15, B300 IEC 60947-5-1 szerint, 0,1 A 250 V-nál, DC-13, R300 IEC 60947-5-1 szerint, 0,22 A 125 V-nál, DC-13, R300 IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Tanúsítványok és szabványok
Szabványok: UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-1, JIS C 4520, JIS C 852
Terméktanúsítványok: CCC, UL, GOST, CSA
Mechanikai ellenállóképesség
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
