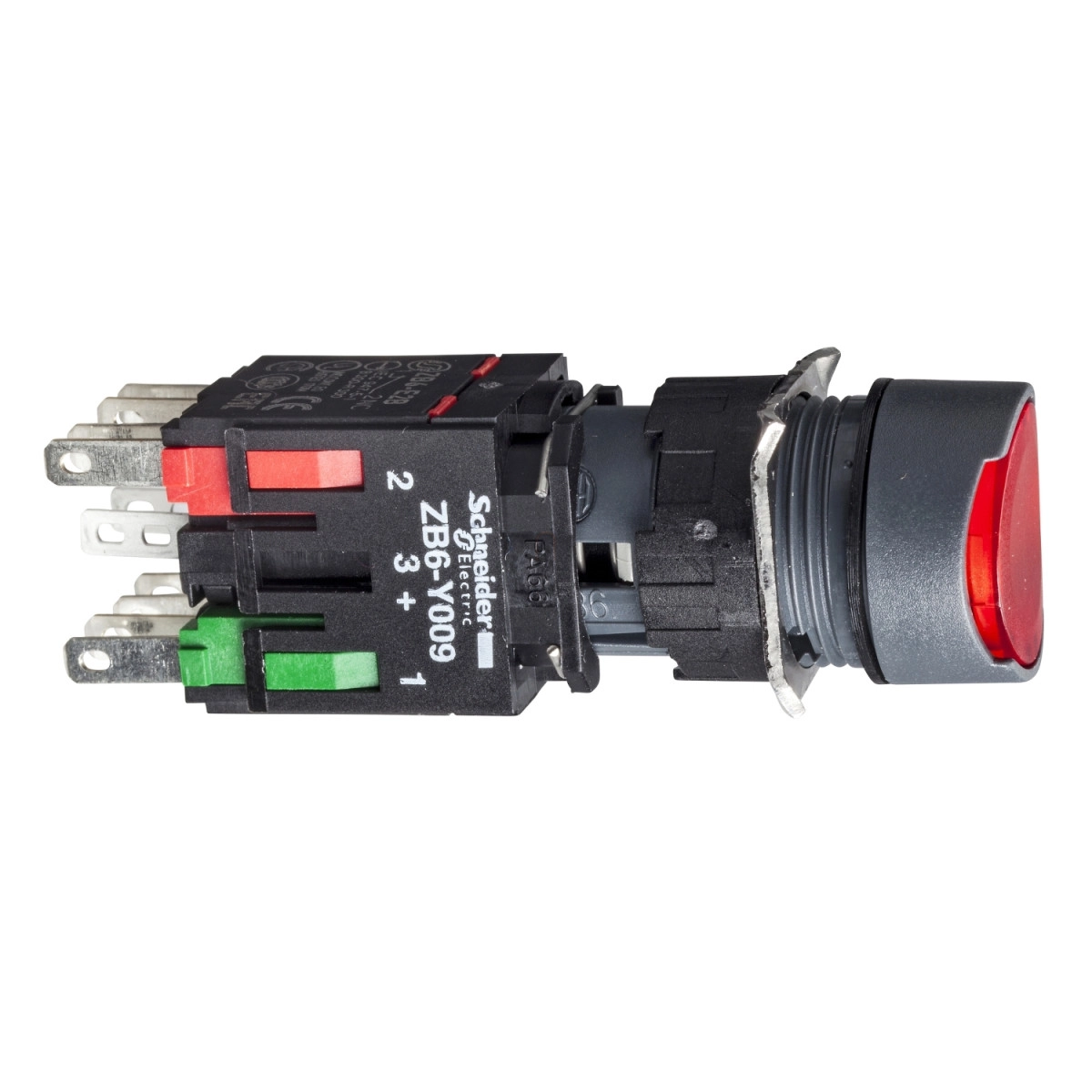

Schneider Electric Harmony XB6 - XB6AW4B5B - Ø16 komplett világító nyomógomb, piros

Szélesség méret: 100 mm

Hosszúság méret: 100 mm

Magasság méret: 20 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony XB6 - XB6AW4B5B - Ø16 komplett világító nyomógomb, piros

Name: Schneider Electric Harmony XB6 - XB6AW4B5B - Ø16 komplett világító nyomógomb, piros
Brand: Schneider Electric
SKU: 3389110763850
Price: 11374 HUF
Availability: InStock

11 374 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric Harmony XB6

A Schneider Electric Harmony XB6 sorozatú XB6AW4B5B komplett világító nyomógomb egy rendkívül megbízható ipari vezérlőelem, amely tökéletes választás különböző vezérlőpanelek és irányítórendszerek kialakításához. Ez a piros, 16 mm átmérőjű kerek nyomógomb rugós visszatérésű működési mechanizmussal rendelkezik, ami biztosítja a gyors és határozott kapcsolást.

A termék műszaki kialakítása minden szempontból professzionális felhasználásra lett optimalizálva. A nyomógomb 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, ami univerzális felhasználhatóságot biztosít különböző kapcsolási feladatokhoz. A 12...24 V AC/DC tápfeszültséggel működő beépített LED világítás kiváló láthatóságot biztosít minden fényviszony mellett, így akár gyengén megvilágított ipari környezetben is egyértelműen jelzi a működési állapotot. A világítás típusa folyamatos (steady), áramfelvétele mindössze 15 mA, a tápfeszültség elfogadható tartománya pedig 6...30 V AC/DC.

A Harmony XB6AW4B5B kivitelezése kiváló minőségű anyagokból történt, a ház műanyag, az érintkezők ezüstötvözetből (Ag/Ni) készültek. A műszaki paraméterek tekintetében kiemelkedő, hiszen IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és vízsugár elleni védelmet biztosít. Az eszköz NEMA 13, NEMA 4 és NEMA 4X minősítéssel is rendelkezik mind az UL 50, mind a CSA C22.2 No 94 szabványok szerint, ami bizonyítja magas megbízhatóságát. A termék II-es érintésvédelmi osztályba tartozik az IEC 61140 szabványnak megfelelően, ami fokozott biztonságot jelent a felhasználók számára.

A szerelés egyszerű, a 16 mm-es szerelőátmérőnek köszönhetően szabványos furatokba illeszthető, 1-6 mm vastagságú panelekbe telepíthető. A termék teljes mélysége 57 mm, szélessége és magassága egyaránt 18 mm. A csatlakoztatás 2,8 x 0,5 mm-es Faston csatlakozókkal történik, ami gyors és megbízható elektromos kapcsolatot biztosít. A készülék kiemelkedő elektromos jellemzőkkel rendelkezik, többek között 250 V szigetelési feszültséggel (Ui) és 4 kV lökőfeszültség-állósággal (Uimp). A névleges üzemi áram (Ie) AC-15 kategóriában 3 A 120 V-nál és 1,5 A 240 V-nál, míg DC-13 kategóriában 0,1 A 250 V-nál és 0,22 A 125 V-nál. Az elektromos élettartam lenyűgöző, 1.000.000 kapcsolási ciklus AC-15 és DC-13 esetén is 230 V-on, 3600 ciklus/óra kapcsolási gyakoriság mellett.

Schneider Electric Harmony XB6 - XB6AW4B5B - Ø16 komplett világító nyomógomb, piros műszaki adatok

Fő jellemzők

Termékcsalád: Harmony XB6

Termék típusa: Komplett világító nyomógomb

Eszköz rövid neve: XB6

Előlap anyaga: Műanyag

Szerelési átmérő: 16 mm

Egységenkénti értékesítés: 1

Jelzőegység fej alakja: Kerek

Működtető típusa: Rugós visszatérés

Működtető profil: Piros sima, jelöletlen

Érintkezők típusa és összetétele: 1 NO + 1 NC

Érintkező működése: Lassú-törés

Csatlakozások - kapcsok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm

Fényforrás: LED

Izzó foglalat: Integrált LED

Névleges tápfeszültség [Us]: 12...24 V AC/DC

Kiegészítő adatok

CAD teljes szélesség: 18 mm

CAD teljes magasság: 18 mm

CAD teljes mélység: 57 mm

Kapcsok leírása ISO n°1: (13-14)NO (21-22)NC

Üzemi pozíció: Bármely pozíció

Pozitív nyitás: IEC 60947-5-1 K függelék szerint

Működési út: 1 mm (NO elektromos állapot változás), 2 mm (NC elektromos állapot változás), 3,5 mm (teljes út)

Működtető erő: 3,5 N NO elektromos állapot változás, 4,5 N NC elektromos állapot változás

Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)

Rövidzárlat elleni védelem: 6 A patron biztosíték gG típus

Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint

Névleges lökőfeszültség-állóság [Uimp]: 4 kV IEC 60947-1 szerint

Névleges üzemi áram [Ie]: 3 A 120 V-nál, AC-15, B300 IEC 60947-5-1 szerint, 1,5 A 240 V-nál, AC-15, B300 IEC 60947-5-1 szerint, 0,1 A 250 V-nál, DC-13, R300 IEC 60947-5-1 szerint, 0,22 A 125 V-nál, DC-13, R300 IEC 60947-5-1 szerint

Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint, 1000000 ciklus, DC-13 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint

Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90%-os konfidencia szinttel IEC 60947-5-4 szerint

Jelzés típusa: Állandó

Tápfeszültség határok: 6...30 V AC/DC

Áramfogyasztás: 15 mA

Túlfeszültség ellenállás: 1 kV közvetlen érintkezés IEC 61000-4-5 szerint, 2 kV szabad levegőben IEC 61000-4-5 szerint

Környezet

Védőkezelés: TC

Tárolási környezeti hőmérséklet: -40...70 °C

Üzemi környezeti hőmérséklet: -25...70 °C

Elektromos áramütés elleni védelem osztálya: II. osztály IEC 61140 szerint

IP védettségi fokozat: IP65 IEC 60529 szerint

NEMA védettségi fokozat: NEMA 13 UL 50 szerint, NEMA 4 UL 50 szerint, NEMA 4X UL 50 szerint, NEMA 13 CSA C22.2 No 94 szerint, NEMA 4 CSA C22.2 No 94 szerint, NEMA 4X CSA C22.2 No 94 szerint

Szabványok: JIS C 852, IEC 60947-5-5, IEC 60947-5-1, JIS C 4520, IEC 60947-1, CSA C22.2 No 14

Terméktanúsítványok: CSA, GOST, CCC, UL

Rezgésállóság: +/- 3 mm (f= 2...500 Hz) IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint

Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint

Gyors tranziensekkel szembeni ellenállás: 2 kV IEC 61000-4-4 szerint

Elektromágneses mezőkkel szembeni ellenállás: 10 V/m IEC 61000-4-3 szerint

Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezésen (fém részeken) IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő részeken) IEC 61000-4-2 szerint

Elektromágneses emisszió: B osztály IEC 55011 szerint

Termék adatok

Szélesség méret

100 mm

Hosszúság méret

100 mm

Magasság méret

20 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389110763850

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP65/IP67

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Tömeg

16 g/db

Cikkszám

3389110763850
