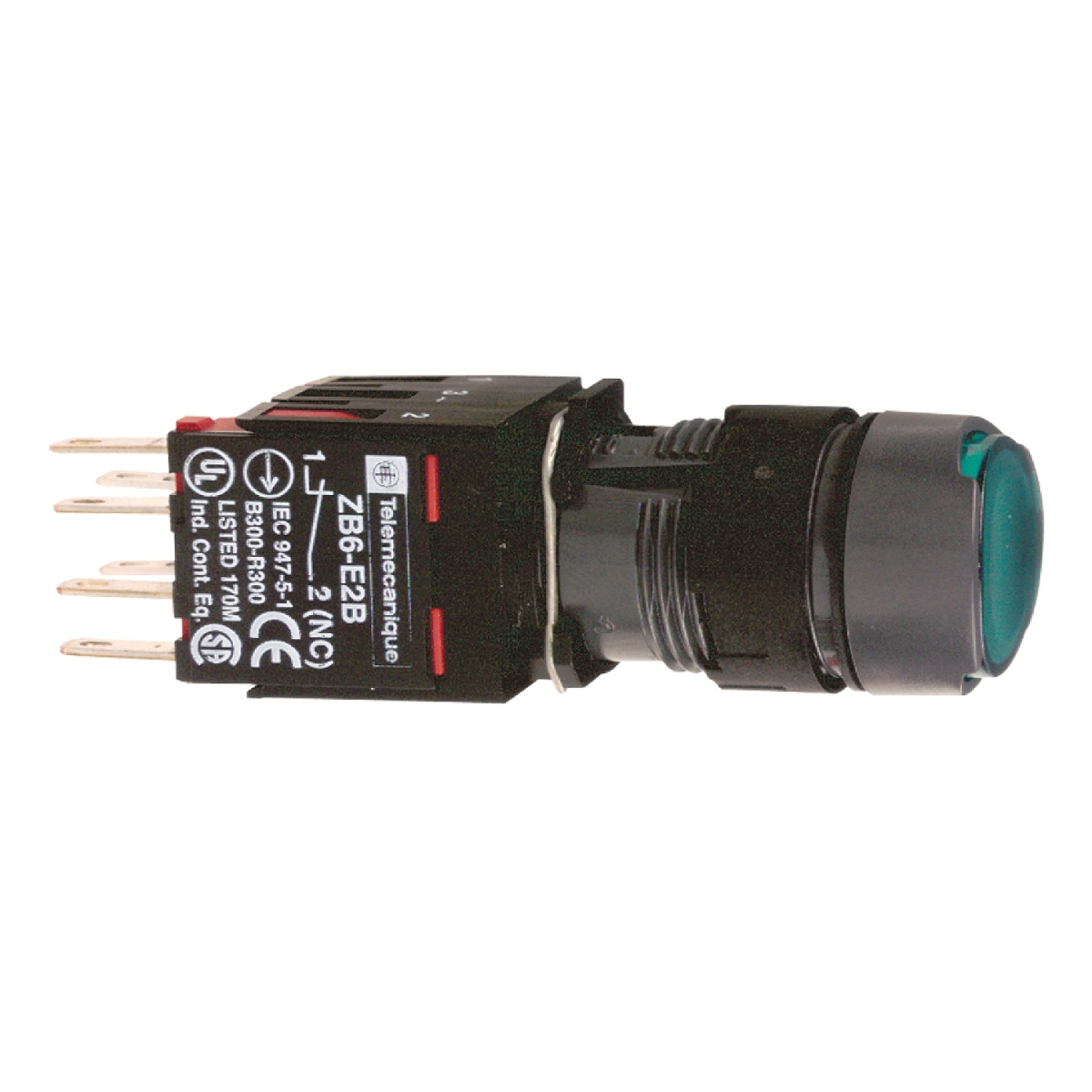

A Schneider Electric Harmony XB6 termékcsalád XB6AW3B1B típusú világító nyomógombja egy professzionális minőségű ipari vezérlőelem, amely ötvözi a megbízhatóságot, a tartósságot és a felhasználóbarát kialakítást. Ez a 16 mm átmérőjű komplett zöld nyomógomb ideális választás különböző vezérlőpanelek, gépek és automatizált rendszerek számára, ahol szükség van jól látható, egyértelmű visszajelzésre és megbízható működésre.
Az XB6AW3B1B nyomógomb rugós visszatérítésű működéssel rendelkezik, ami biztosítja a gyors és megbízható kapcsolást minden alkalommal. A termék 1 NO (záró) érintkezővel rendelkezik, amely lassú bontású működést biztosít. A zöld színű, jelöletlen, süllyesztett kialakítású működtető felület egyértelmű vizuális jelzést ad a kezelő számára, míg a beépített LED világítás kiváló láthatóságot biztosít akár gyengébb fényviszonyok mellett is. A termék 12-24 V AC/DC tápfeszültséggel működik, így különböző rendszerekhez könnyen illeszthető.
A Harmony XB6 sorozat ezen tagja kiemelkedő műszaki paraméterekkel büszkélkedhet. A nyomógomb IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13, NEMA 4 és NEMA 4X besorolással az UL 50 és CSA C22.2 No 94 szabványok alapján, így kiválóan ellenáll a pornak és a víznek. A termék működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklete pedig -40°C és +70°C között, ami széles körű alkalmazhatóságot tesz lehetővé különböző környezeti feltételek mellett. Az ezüstötvözet (Ag/Ni) érintkezők tartós és megbízható kapcsolást biztosítanak. A Faston csatlakozók (2,8 x 0,5 mm méretben) egyszerű és biztonságos bekötést tesznek lehetővé.
A termék kimagasló elektromos tulajdonságokkal rendelkezik. Névleges szigetelési feszültsége 250 V (3-as szennyezettségi fokozat szerint) az IEC 60947-1 szabvány szerint, impulzus-állósága pedig 4 kV. Az üzemi áram értékei AC-15 üzemmódban 3 A 120 V-nál és 1,5 A 240 V-nál, DC-13 üzemmódban pedig 0,1 A 250 V-nál és 0,22 A 125 V-nál. A nyomógomb kiemelkedő elektromos élettartammal rendelkezik, mind AC-15, mind DC-13 üzemmódban 1 000 000 ciklus az IEC 60947-5-1 C függeléke szerint, 3600 ciklus/óra működési sebesség és 0,5 terhelési tényező mellett. A termék továbbá ellenáll a rezgésnek (±3 mm és 5 gn, 2-500 Hz frekvenciatartományban), valamint a rázkódásnak (30 gn 18 ms-ig és 50 gn 11 ms-ig félszinusz hullám gyorsulás esetén). A Schneider Electric XB6AW3B1B nyomógomb számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve a CSA, UL, CCC és GOST előírásait, ami garantálja a termék globális alkalmazhatóságát és a legmagasabb minőségi elvárások teljesítését.
Schneider Electric Harmony XB6 - XB6AW3B1B műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett világító nyomógomb
Eszköz rövid neve: XB6
Előlapi anyag: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérítés
Működtető profilja: Zöld süllyesztett, jelöletlen
Érintkező típusa és összetétele: 1 NO (záró)
Érintkező működése: Lassú bontású
Csatlakozások - kivezetések: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő adatok
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 57 mm
Kapocskivezetések leírása ISO n°1: (13-14)NO
Üzemeltetési pozíció: Bármilyen pozíció
Pozitív nyitás: IEC 60947-5-1 szabvány K mellékletének megfelelően
Működési út: 1 mm (NO elektromos állapot változtatás)
Működési út: 3,5 mm (teljes út)
Működtető erő: 3,5 N NO elektromos állapot változtatás
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem: 6 A gG típusú olvadóbiztosító
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges impulzus-állóság: 4 kV IEC 60947-1 szerint
Elektromos jellemzők
Névleges üzemi áram: 3 A 120 V-nál, AC-15, B300 IEC 60947-5-1 szerint
Névleges üzemi áram: 1,5 A 240 V-nál, AC-15, B300 IEC 60947-5-1 szerint
Névleges üzemi áram: 0,1 A 250 V-nál, DC-13, R300 IEC 60947-5-1 szerint
Névleges üzemi áram: 0,22 A 125 V-nál, DC-13, R300 IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függeléke szerint
Elektromos élettartam: 1000000 ciklus, DC-13 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA mellett 90% megbízhatósági szinttel IEC 60947-5-4 szerint
Jelzés típusa: Folyamatos
Tápfeszültség határértékek: 6...30 V AC/DC
Áramfelvétel: 15 mA
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -25...70 °C
Elektromos érintésvédelmi osztály: II. osztály IEC 61140 szerint
IP védelmi fokozat: IP65 IEC 60529 szerint
NEMA védelmi fokozat: NEMA 13, NEMA 4, NEMA 4X az UL 50 és CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, JIS C 852, IEC 60947-5-1, IEC 60947-5-5, JIS C 4520, IEC 60947-1
Terméktanúsítványok: CSA, UL, CCC, GOST
Mechanikai ellenállás
Rezgésállóság: ±3 mm (f= 2...500 Hz) IEC 60068-2-6 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
Elektromágneses kompatibilitás
Gyors tranziensekkel szembeni ellenállás: 2 kV IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezésen (fém részeken) IEC 61000-4-2 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 8 kV levegőben (szigetelő részeken) IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály IEC 55011 szerint
