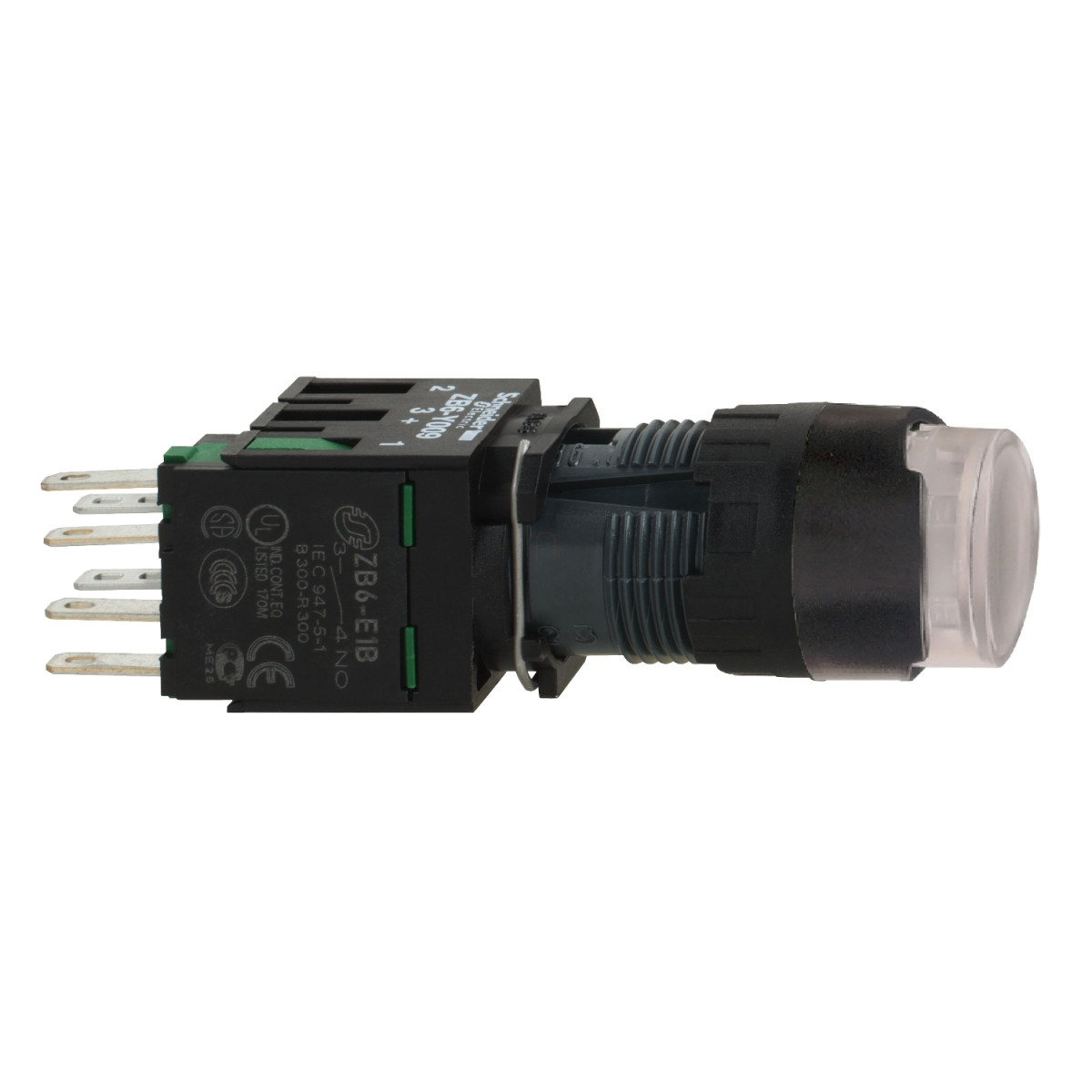

A Schneider Electric Harmony XB6 sorozatú XB6AW1B1B típusú komplett világító nyomógomb ideális megoldást kínál ipari vezérlőrendszerek, kapcsolószekrények és kezelőfelületek kialakításához. Ez a fehér, 16 mm átmérőjű világító nyomógomb rugós visszatérésű működéssel és 1 NO érintkezővel rendelkezik, 12-24 V AC/DC tápfeszültség mellett üzemeltethető.
A termék kiemelkedő előnyei között szerepel a kompakt kialakítás, a kiváló megbízhatóság és a hosszú élettartam. Az XB6AW1B1B nyomógomb teljes mélysége 57 mm, szélessége és magassága 18 mm, ami lehetővé teszi a helytakarékos beépítést akár szűk helyeken is. A műanyag előlappal ellátott termék kerek jelzőfejjel és fehér, jelöletlen, süllyesztett működtetővel rendelkezik, amely harmonikusan illeszkedik bármilyen ipari környezetbe. A nyomógomb csatlakoztatása Faston csatlakozókkal történik, amelyek mérete 2,8 x 0,5 mm, így egyszerűen és biztonságosan beköthetők a vezérlőrendszerbe.
Az XB6AW1B1B nyomógomb műszaki tulajdonságai kiemelkedőek. Az 1 NO (alaphelyzetben nyitott) érintkező lassú bontású működésű, ami növeli a kapcsolási biztonságot. A LED fényforrással ellátott nyomógomb világítása állandó, ami jól látható visszajelzést biztosít a kezelő számára a gomb állapotáról. A termék működtetési ereje 3,5 N, míg teljes működtetési útja 3,5 mm, amelyből 1 mm az elektromos állapotváltozáshoz szükséges elmozdulás. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kiváló vezetőképességgel és kopásállósággal rendelkezik. A rövidzárlat elleni védelem 6 A-es gG típusú olvadóbiztosítóval biztosítható.
A termék elektromos jellemzői kiemelkedőek, szigetelési feszültsége 250 V (3-as szennyezettségi fokozat mellett), lökőfeszültség-állósága 4 kV az IEC 60947-1 szabványnak megfelelően. Üzemi áramértékei változnak a terhelés jellegétől függően: AC-15 üzemmódban 3 A 120 V-on, 1,5 A 240 V-on, míg DC-13 üzemmódban 0,1 A 250 V-on, 0,22 A 125 V-on. Az elektromos élettartama 1 millió kapcsolási ciklus AC-15 és DC-13 üzemmódban egyaránt, 230 V feszültségen, kevesebb mint 3600 ciklus/óra kapcsolási gyakorisággal, 0,5-ös terhelési tényező mellett. A termék tápfeszültség tartománya 6-30 V AC/DC, áramfelvétele 15 mA. Az IP65 védettségi szinttel rendelkező nyomógomb kiválóan alkalmas por és vízsugár ellen védett környezetben való használatra, megfelel a NEMA 4, 4X és 13 előírásoknak is, így beltéri és kültéri alkalmazásokra egyaránt megfelelő.
Harmony XB6 - XB6AW1B1B - Ø16 komplett világító nyomógomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett világító nyomógomb
Rövid terméknév: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Egységenként oszthatatlan értékesítés: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Fehér süllyesztett, jelöletlen
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások - sorkapcsok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
[Us] névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 57 mm
Sorkapocs leírás ISO sz.1: (13-14)NO
Működési pozíció: Bármilyen pozíció
Pozitív nyitás: IEC 60947-5-1 K függelékének megfelelően
Működési út: 1 mm (NO elektromos állapotváltozás) 3,5 mm (teljes út)
Működtetési erő: 3,5 N NO elektromos állapotváltozás
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A-es gG típusú olvadóbiztosító
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 120 V-nál, AC-15, B300 az IEC 60947-5-1 szerint, 1,5 A 240 V-nál, AC-15, B300 az IEC 60947-5-1 szerint, 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint, 0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, üzemeltetési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint, 1000000 ciklus, DC-13 230 V-nál, üzemeltetési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90%-os konfidencia szinttel az IEC 60947-5-4 szerint
Jelzés típusa: Állandó
Tápfeszültség határok: 6...30 V AC/DC
Áramfogyasztás: 15 mA
Túlfeszültség-állóság: 1 kV közvetlen érintkezés az IEC 61000-4-5 szerint, 2 kV szabad levegőben az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -25...70 °C
Elektromos áramütés elleni védelem osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok: JIS C 4520, IEC 60947-1, IEC 60947-5-1, JIS C 852, IEC 60947-5-5, CSA C22.2 No 14
Terméktanúsítványok: GOST, CSA, UL, CCC
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezésre (fém alkatrészeken) az IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő alkatrészekben) az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
