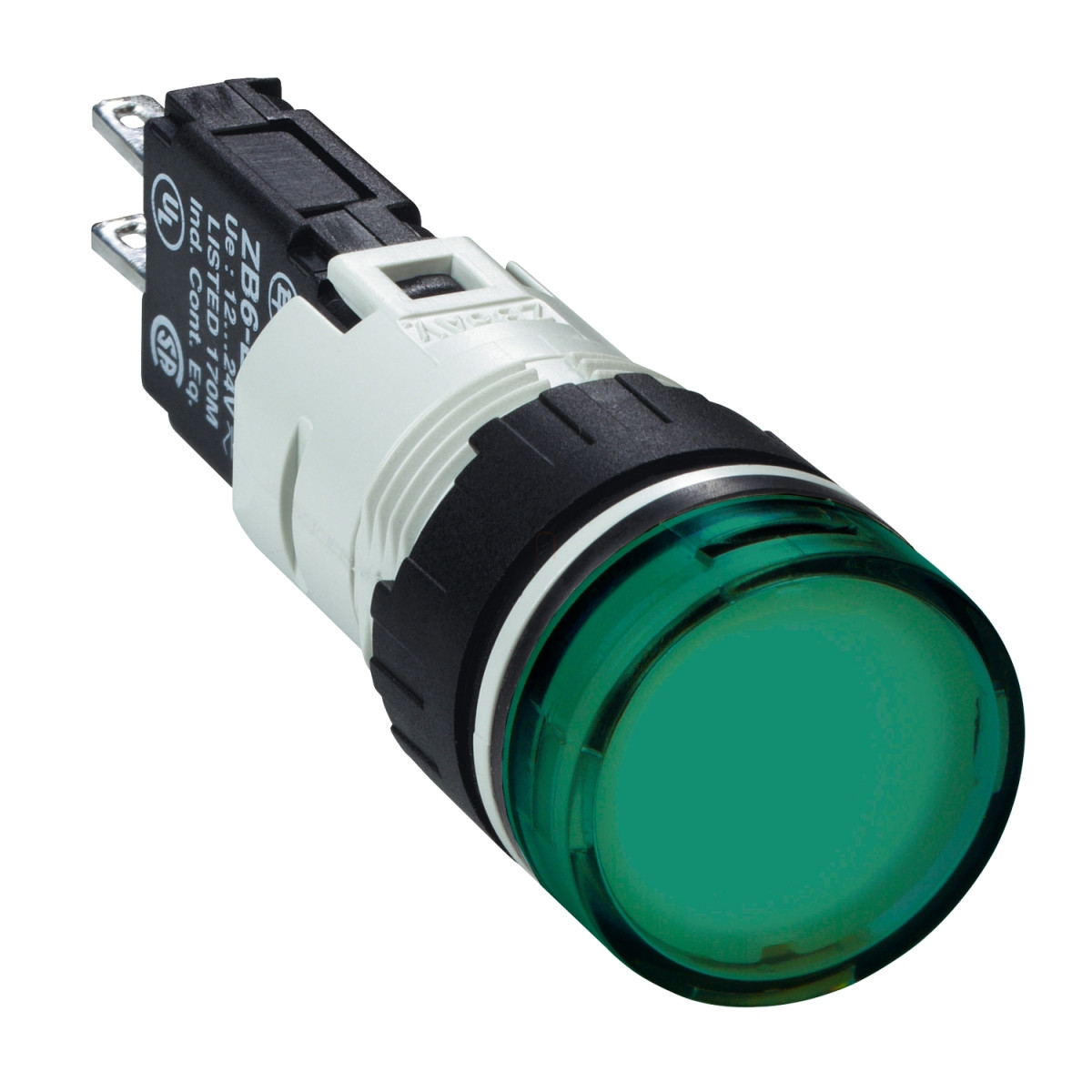

A Schneider Electric Harmony XB6 termékcsalád XB6AV3BB típusú komplett jelzőlámpája a megbízhatóság és professzionális kialakítás tökéletes ötvözete ipari alkalmazásokhoz. Ez a kerek, zöld színű, műanyag kialakítású, 16 mm-es beépítési átmérőjű jelzőlámpa integrált LED fényforrással rendelkezik, amely 12...24 V AC/DC tápfeszültség mellett optimális teljesítményt biztosít.
Az XB6AV3BB jelzőlámpa kompakt méretekkel büszkélkedhet: magassága és szélessége egyaránt 18 mm, míg mélysége 57 mm, így ideálisan illeszkedik szűkös szerelési helyekre is. A termék IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13, NEMA 4 és NEMA 4X előírásoknak is mind az UL 50, mind a CSA C22.2 No 94 szabványok alapján, ami kiváló por- és nedvességállóságot biztosít mostoha környezeti feltételek mellett is. Az elektromos csatlakozás Faston csatlakozókkal történik, amelyek mérete 2,8 x 0,5 mm.
Technikai paraméterei lenyűgözőek: névleges szigetelési feszültsége 250 V (2-es szennyezettségi fokozat mellett) az IEC 60947-1 szabványnak megfelelően, névleges lökőfeszültség-állósága pedig 4 kV. A jelzőlámpa folyamatos (steady) jelzéstípussal működik, tápfeszültség tartománya 6...30 V AC/DC, áramfelvétele pedig mindössze 15 mA. A termék kiváló túlfeszültség-állósággal rendelkezik: 1 kV közvetlen érintkezés és 2 kV levegőn keresztül az IEC 61000-4-5 szabványnak megfelelően. A jelzőlámpa üzemi hőmérséklet-tartománya -25...70 °C, tárolási hőmérséklete pedig -40...70 °C között mozog, így extrém körülmények között is megbízhatóan működik.
A Schneider Electric XB6AV3BB jelzőlámpa számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14, valamint különböző JIS szabványoknak. Rendelkezik továbbá UL, CCC, GOST és CSA tanúsítványokkal, amelyek igazolják a termék megbízhatóságát és minőségét. A jelzőlámpa rezgésállósága ±3 mm (f=2...500 Hz) és 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány alapján. A termék kiváló elektromágneses kompatibilitással rendelkezik: ellenálló a gyors tranziensekkel (2 kV az IEC 61000-4-4 szerint), elektromágneses mezőkkel (10 V/m az IEC 61000-4-3 szerint) és elektrosztatikus kisülésekkel (6 kV érintkezésnél, 8 kV levegőn át az IEC 61000-4-2 szerint) szemben, valamint elektromágneses kibocsátása B osztályú az IEC 55011 szabványnak megfelelően.
Schneider Electric Harmony XB6 - XB6AV3BB - Ø16 komplett jelzőlámpa, kerek, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Termék típusa: Komplett jelzőlámpa
Rövid terméknév: XB6
Előlap anyaga: Műanyag
Beépítési átmérő: 16 mm
Jelzőegység alakja: Kerek
Lámpa/búra színe: Zöld
Fényforrás jellemzők
Fényforrás típusa: LED
Izzófoglalat: Integrált LED
Világító egység tápellátása: Közvetlen
Névleges tápfeszültség: 12...24 V AC/DC
Méretek
Magasság: 18 mm
Szélesség: 18 mm
Mélység: 57 mm
Elektromos jellemzők
Csatlakozás leírása ISO n°1: (+ -)PL
Csatlakozások - sorkapcsok: Faston csatlakozók, csatlakozóméret: 2,8 x 0,5 mm
Névleges szigetelési feszültség: 250 V (2-es szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Tápfeszültség határok: 6...30 V AC/DC
Áramfelvétel: 15 mA
Túlfeszültség-állóság: 1 kV közvetlen érintkezés az IEC 61000-4-5 szerint, 2 kV levegőn keresztül az IEC 61000-4-5 szerint
Környezeti feltételek
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, JIS C 852, IEC 60947-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: UL, CCC, GOST, CSA
Ellenállóság
Rezgésállóság: ±3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezésnél (fémrészeken) az IEC 61000-4-2 szerint, 8 kV levegőn át (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
Üzemeltetési jellemzők
Üzemi pozíció: Bármilyen pozíció
