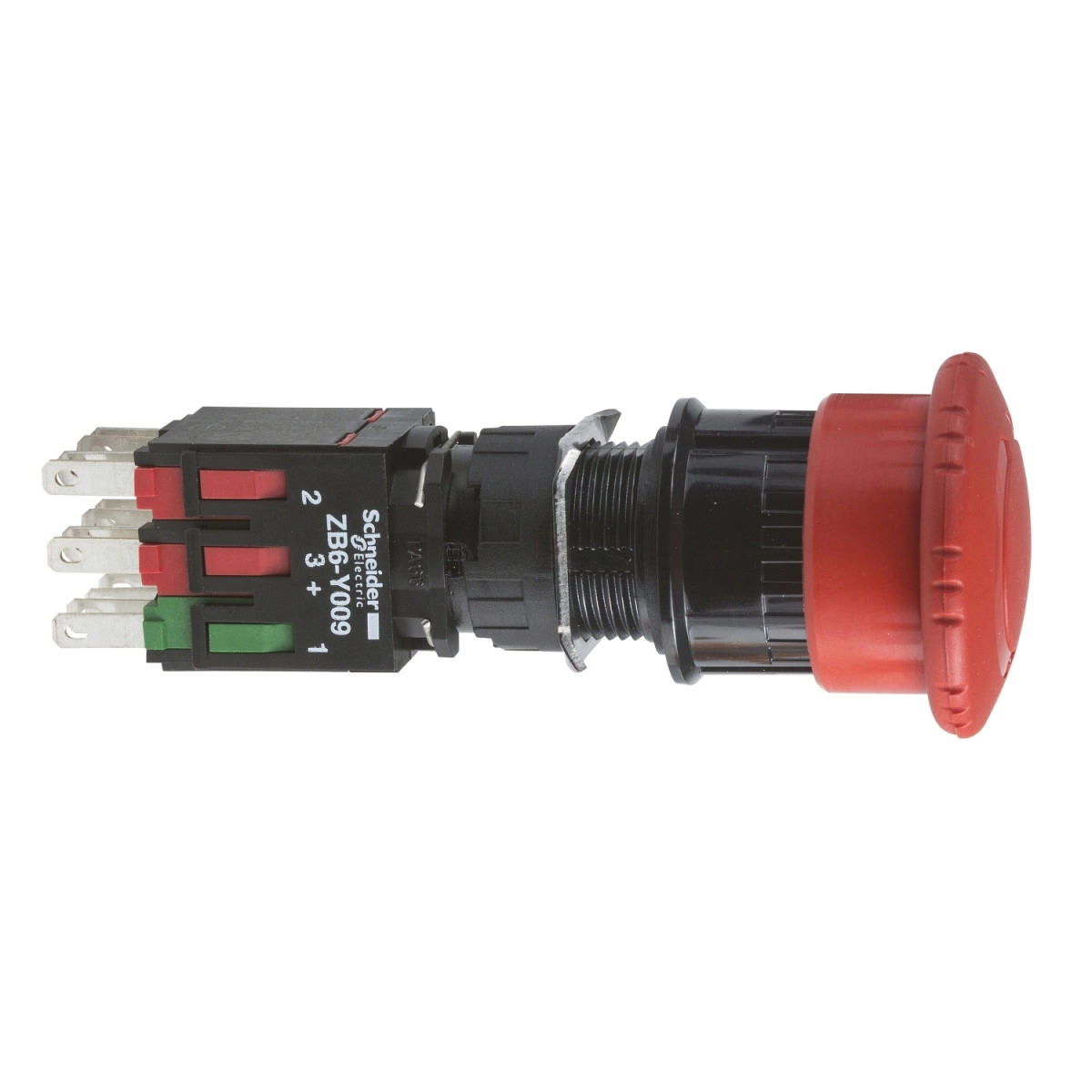

A Schneider Electric Harmony XB6 termékcsalád XB6AS8349B jelű vészleállító nyomógombja kritikus biztonsági alkalmazások kulcsfontosságú eleme. Ez a kompakt, mégis rendkívül megbízható vészleállító gomb 16 mm-es rögzítőátmérővel rendelkezik, ami rendkívül rugalmassá teszi a telepítés szempontjából. A feltűnő piros, 30 mm átmérőjű gomba alakú nyomógomb azonnal felismerhető vészhelyzet esetén, így ideális ipari környezetben, ahol a gyors beavatkozás életeket menthet.
A termék kiváló műszaki paraméterekkel rendelkezik, ami hosszútávú megbízható működést biztosít. A mechanikus reteszelésű (trigger latching) működésű gomb aktiválás után lenyomott állapotban marad, és csak elfordítással (turn to release) oldható fel, ami megakadályozza a véletlenszerű visszaállítást. Érintkezőkonfigurációja 1NO + 2NC, vagyis egy záró és két nyitó kontaktust tartalmaz, amelyek lassan nyitó (slow-break) karakterisztikával rendelkeznek. Csatlakoztatása Faston csatlakozókkal történik (2,8 x 0,5 mm méretben).
A Harmony XB6AS8349B kompakt méretekkel büszkélkedhet: magassága, szélessége egyaránt 30 mm, mélysége pedig 77 mm. Az ISO szabvány szerinti kapocskiosztása: (31-32) NC, (13-14) NO és (21-22) NC. A termék szerelése egyszerű, a panel vastagsága 1-6 mm lehet. A nyomógomb pozitív nyitású (positive opening) kialakítása megfelel az IEC 60947-5-1 szabvány K függelékének, ami biztonsági rendszerekben alapvető követelmény. A működési út paraméterek pontosan meghatározottak: 1 mm az NC kontaktusok elektromos állapotváltozásához, 2 mm az NO kontaktusok változásához, és összesen 3,5 mm a teljes működési út.
A Schneider Electric XB6AS8349B vészleállító nyomógomb működtetéséhez szükséges erő 3,5 N az NO kontaktus és 4,5 N az NC kontaktusok állapotváltozásához. Kiemelkedően magas mechanikai élettartammal rendelkezik: 100 000 kapcsolási ciklust garantál a gyártó. Érintkezői ezüst ötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet és kopásállóságot biztosít. Rövidzárlat elleni védelemként 6 A-es gG típusú olvadóbiztosíték használata javasolt.
A termék villamos paraméterei szintén kiemelkedőek. Névleges szigetelési feszültsége 250 V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szabványnak megfelelően. Névleges lökőfeszültség-állósága 4 kV. A névleges üzemi áramértékek alkalmazástól függően: AC-15 kategóriában 3 A 120 V-nál vagy 1,5 A 240 V-nál, DC-13 kategóriában pedig 0,1 A 250 V-nál vagy 0,22 A 125 V-nál. Villamos élettartama AC-15 és DC-13 kategóriákban egyaránt lenyűgöző: 1 000 000 kapcsolási ciklus 230 V-on, óránként kevesebb mint 3600 kapcsolási gyakoriság és 0,5 terhelési tényező mellett. Elektromos megbízhatósága (Λ) kisebb, mint 10^(-8) 5 V és 1 mA esetén, 90%-os konfidenciaszint mellett.
Schneider Electric Harmony XB6 - XB6AS8349B - red Ø30 Emergency stop pushbutton Ø16 trigger latching turn release 1NO+2NC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett vészleállító nyomógomb
Eszköz rövid neve: XB6
Előlap anyaga: Műanyag
Rögzítési átmérő: 16 mm
Jelzőegység fejének alakja: Kerek
Működtetés típusa: Mechanikus reteszelés
Visszaállítás módja: Elfordítással oldható
Működtető gomb: Piros gomba Ø 30 mm, jelölés nélkül
Érintkező típus és összetétel: 1 NO + 2 NC
Érintkező működés: Lassú megszakítás
Csatlakozás: Faston csatlakozók, méret: 2,8 x 0,5 mm
Méretek
Magasság: 30 mm
Szélesség: 30 mm
Mélység: 77 mm
Kapocskiosztás ISO n°1: (31-32)NC, (13-14)NO, (21-22)NC
Üzemeltetési pozíció: Bármely pozíció
Kulcszár típusa: Key 200
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési paraméterek
Működési út: 1 mm (NC elektromos állapotváltozás), 2 mm (NO elektromos állapotváltozás), 3,5 mm (teljes út)
Működtetési erő: 3,5 N NO érintkező állapotváltozás, 4,5 N NC érintkező állapotváltozás
Mechanikai élettartam: 100000 ciklus
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 6 A gG típusú olvadóbiztosíték
Elektromos paraméterek
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV IEC 60947-1 szerint
Névleges üzemi áram: 3 A 120 V-nál, AC-15, B300 szerint; 1,5 A 240 V-nál, AC-15, B300 szerint; 0,1 A 250 V-nál, DC-13, R300 szerint; 0,22 A 125 V-nál, DC-13, R300 szerint
Villamos élettartam: 1000000 ciklus, AC-15 230 V-nál, <3600 ciklus/óra, 0,5 terhelési tényező mellett
Villamos megbízhatóság: Λ < 10exp(-8) 5 V, 1 mA mellett 90% konfidencia szinttel
Környezeti jellemzők
Védőkezelés: TC
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -25...70 °C
Elektromos érintésvédelmi osztály: II. osztály IEC 61140 szerint
IP védettségi fokozat: IP65 IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4, NEMA 4X
Szabványok és tanúsítványok
Tanúsítványok: CSA, CCC, GOST, UL
Rezgésállóság: +/- 3 mm (f= 2...500 Hz), 5 gn (f= 2...500 Hz)
Ütésállóság: 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms)
