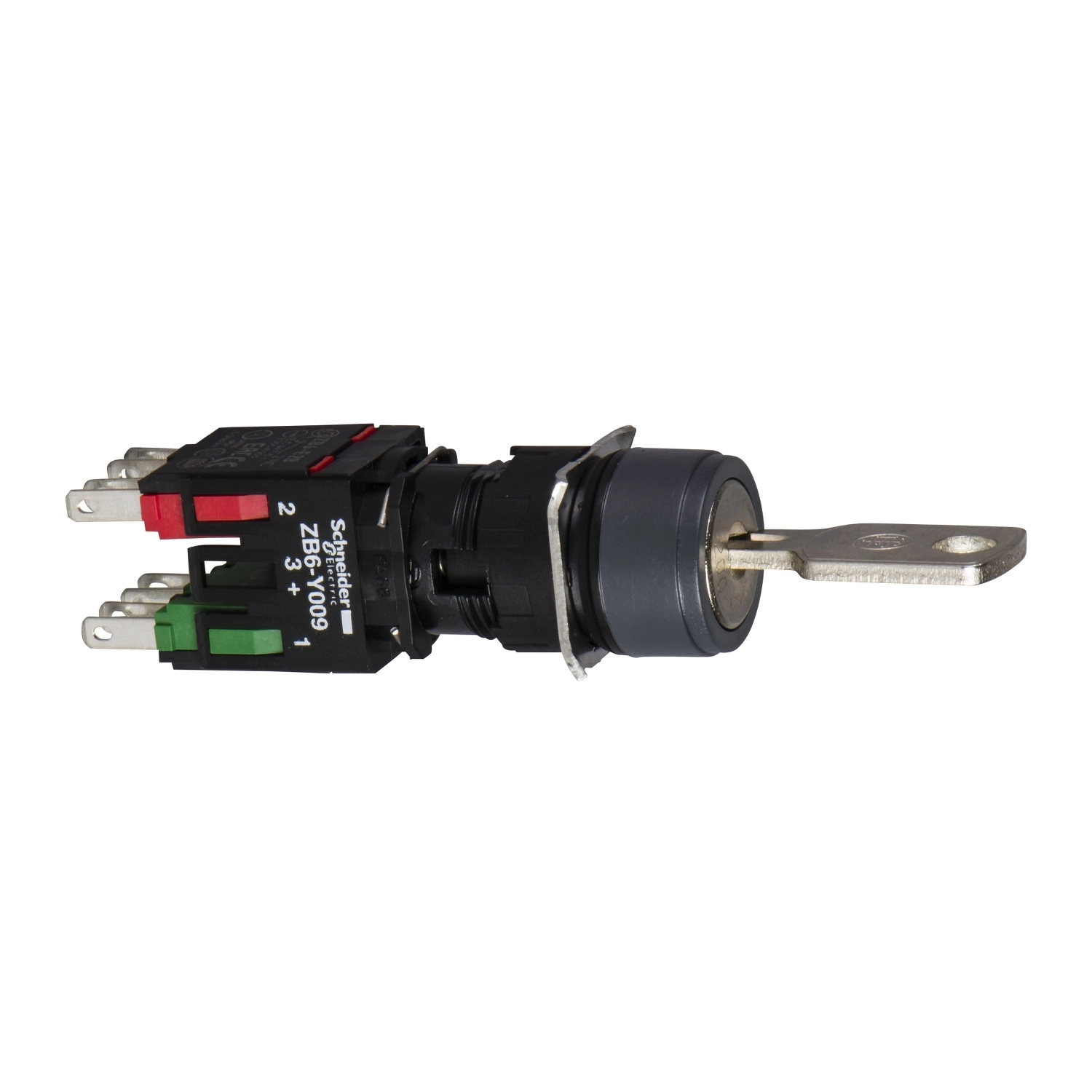

Schneider Electric Harmony XB6 - XB6AGH5B - Ø16 komplett kulcsos kapcsoló, 3állású, N/O+N/C
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék 1 NO (normally open) és 1 NC (normally closed) érintkezővel rendelkezik, így sokoldalú kapcsolási lehetőségeket biztosít. A 200-as kulcs bármely pozícióban kivehető, ami fokozott rugalmasságot kínál a működtetés során. Az operátor profil kulcsos kapcsolóként van kialakítva, a három pozíció 70°-os elfordulással érhető el. A műanyag előlappal rendelkező kapcsoló bármilyen helyzetben felszerelhető és működtethető, így rendkívül rugalmas telepítési lehetőségeket biztosít.
A Harmony XB6AGH5B műszaki paraméterei lenyűgözőek: 250 V névleges szigetelési feszültséggel és 4 kV névleges lökőfeszültség-állósággal rendelkezik az IEC 60947-1 szabványnak megfelelően. Az érintkezők ezüstötvözetből (Ag/Ni) készültek, és lassú bontású működéssel bírnak. A termék 3 A-es névleges üzemi áramot biztosít 120 V AC-15 alkalmazásban, míg 1,5 A-t 240 V AC-15 esetén, illetve 0,1 A-t 250 V DC-13 és 0,22 A-t 125 V DC-13 alkalmazásoknál az IEC 60947-5-1 szabvány szerint. A kapcsoló mechanikai élettartama kiemelkedő, 200000 ciklus, míg elektromos élettartama 1000000 ciklus mind AC-15, mind DC-13 esetében 230 V-on, 3600 ciklus/óra alatti működési frekvencia mellett.
A termék kiváló környezeti jellemzőkkel rendelkezik, IP65 védettségi fokozattal az IEC 60529 szerint, és -25°C és +70°C közötti üzemi hőmérséklet-tartománnyal. Az elektromos áramütés elleni védelem II. osztályú az IEC 61140 szerint. A kapcsoló ellenáll a vibrációnak (±3 mm és 5g 2-500 Hz frekvenciatartományban) és az ütésnek (30g 18 ms-ig és 50g 11 ms-ig félszinusz hullám gyorsulás esetén). Számos nemzetközi szabványnak megfelel, többek között: IEC 60947-5-1, IEC 60947-5-5, UL 508, IEC 60947-1, és rendelkezik GOST, CCC, CSA és UL tanúsítványokkal.
A Schneider Electric Harmony XB6AGH5B fizikai méretei kompaktak: 18 mm szélesség, 18 mm magasság és 80 mm mélység. A szerelési átmérő 16 mm, és 1-6 mm vastag panelbe telepíthető. A csatlakoztatás 2,8 x 0,5 mm méretű Faston csatlakozókkal történik, a rövidzárvédelem pedig 6 A gG típusú olvadóbiztosítóval biztosítható. Az érintkezők ISO n°1 szerint vannak jelölve: (13-14)NO és (21-22)NC. A termék pozitív nyitással rendelkezik az IEC 60947-5-1 K mellékletének megfelelően, ami tovább növeli a megbízhatóságát biztonsági alkalmazásokban.
Schneider Electric Harmony XB6 - XB6AGH5B - Ø16 komplett kulcsos kapcsoló, 3állású, N/O+N/C műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett választókapcsoló
Eszköz rövid neve: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Üzemi pozíció: Bármely pozíció
Jelzőegység fejének alakja: Kerek
Működtető típusa: Öntartó
Működtető profilja: Kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció 70°
Kulcszár típusa: 200-as kulcs
Kulcs kivételi pozíció: Bármely pozícióban
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 80 mm
Kapcsok leírása ISO n°1: (13-14)NO (21-22)NC
Pozitív nyitás: Az IEC 60947-5-1 K mellékletének megfelelően
Mechanikai élettartam: 200000 ciklus
Csatlakozások - kapcsok: Faston csatlakozók, csatlakozás mérete: 2,8 x 0,5 mm
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárvédelem: 6 A gG típusú olvadóbiztosító
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 120 V, AC-15, B300 az IEC 60947-5-1 szerint
1,5 A 240 V, AC-15, B300 az IEC 60947-5-1 szerint
0,1 A 250 V, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-13 230 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90 %-os konfidenciaszinttel az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzem közben: -25...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok: IEC 60947-5-1, IEC 60947-5-5, UL 508, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, JIS C 852, JIS C8201-1
Terméktanúsítványok: GOST, CCC, CSA, UL
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
