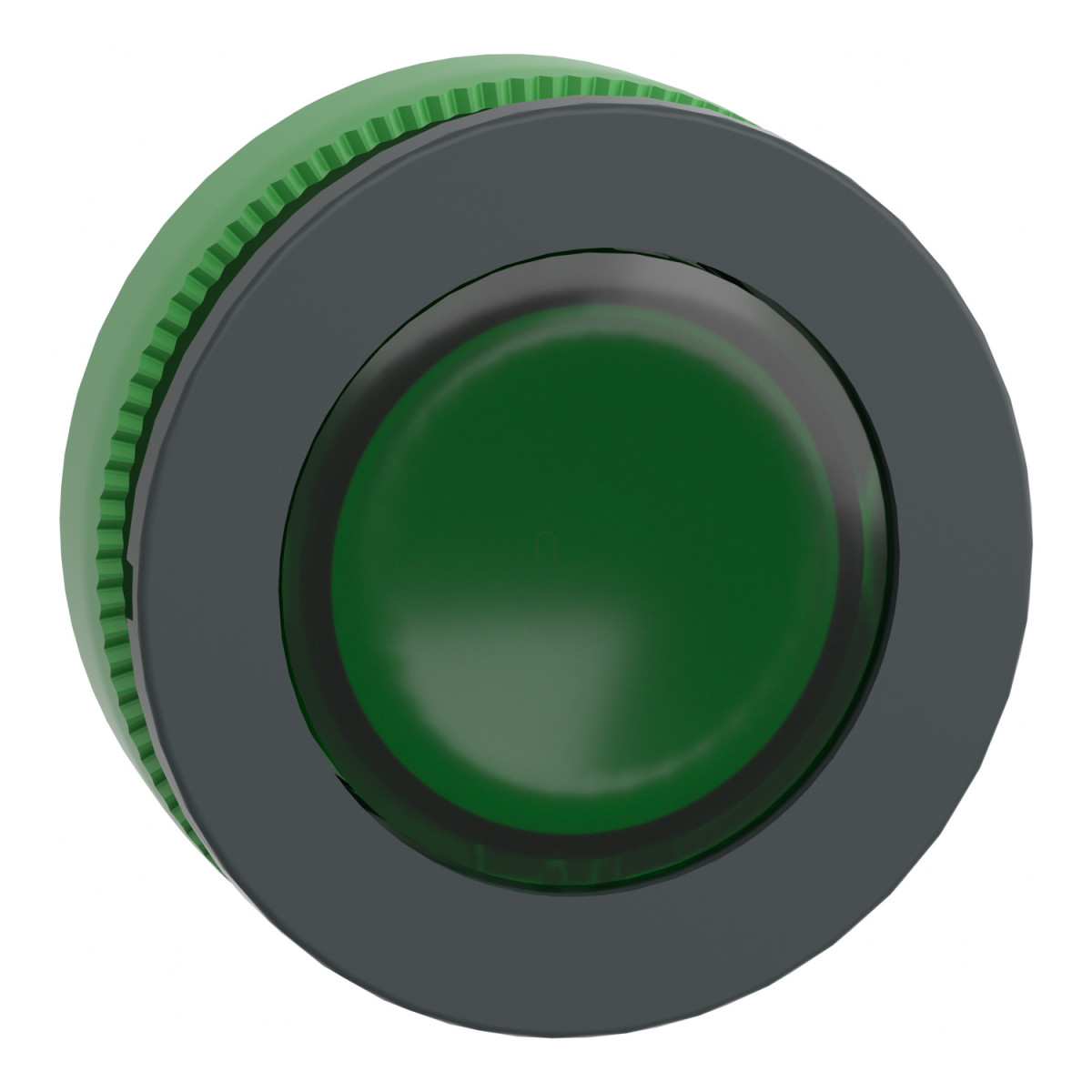

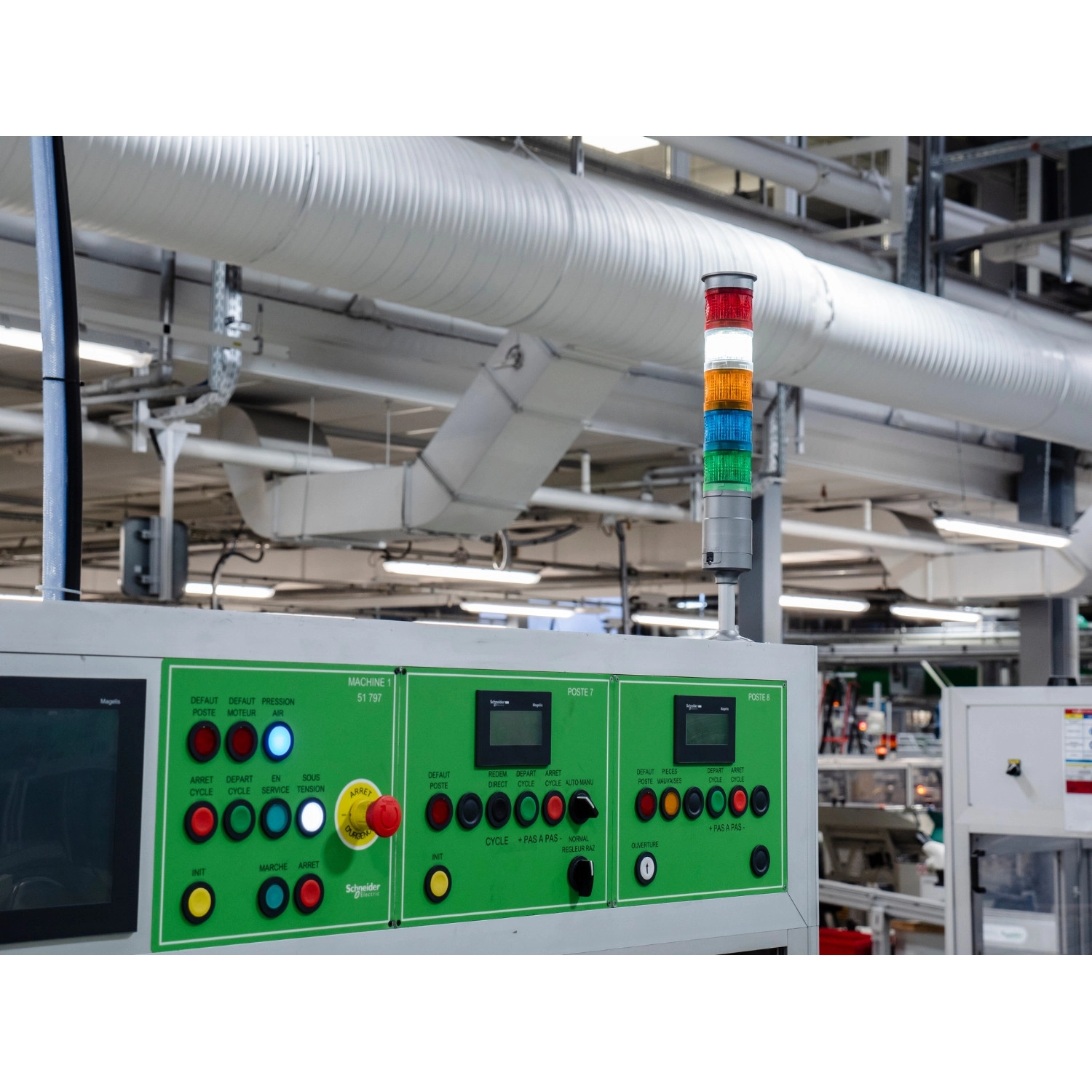

A Schneider Electric Harmony XB5 termékcsalád ZB5FW333 típusú világító nyomógomb feje az ipari vezérlőpanelek és kezelőfelületek megbízható alapeleme. Ez a zöld színű, süllyesztett kivitelű nyomógomb fej elsősorban vezérlőpanelekbe és irányítópultokba történő beépítésre készült, ahol fontos a vizuális visszajelzés és a megbízható működés.
A ZB5FW333 nyomógomb fej univerzális LED világítással rendelkezik, amely tökéletesen kompatibilis a gyártó LED blokkjaival. A zöld, jelölés nélküli, sík felületű kialakítás ideális olyan alkalmazásokhoz, ahol az egyszerű, letisztult megjelenés mellett fontos a jól látható visszajelzés. A rugós visszatérítésű működtető mechanizmus biztosítja, hogy a gomb mindig visszatérjen alaphelyzetbe a megnyomás után, így ideális olyan vezérlési feladatokhoz, ahol pillanatnyi kapcsolást kell megvalósítani.
A nyomógomb fej műszaki paraméterei lenyűgözőek: a sötétszürke műanyag előlap és a zöld működtető felület robusztus ipari környezetben is megbízhatóan működik. A 30,5 mm-es szerelési átmérő iparági szabványnak tekinthető, így könnyen illeszthető a legtöbb vezérlőpanelbe. A termék IP66, IP67, IP69 és IP69K védettségi szintje kiemelkedő védelmet biztosít por és víz behatolása ellen, így a ZB5FW333 még a legzordabb ipari környezetben, például élelmiszeripari vagy kültéri alkalmazásokban is használható. A NEMA 13 és NEMA 4X besorolás további bizonyíték a termék kiváló védettségére.
A ZB5FW333 nyomógomb fej mechanikai tartóssága figyelemreméltó, akár 10 millió kapcsolási ciklust is kibír, ami hosszú élettartamot és megbízható működést garantál. A termék ellenáll a vibrációnak (5 gn, 2-500 Hz frekvenciatartományban) és ütésállósága is kiemelkedő (30 gn 18 ms időtartamú, illetve 50 gn 11 ms időtartamú félszinusz hullámú gyorsulás esetén). A nyomógomb fej használható -40°C és +70°C közötti működési hőmérsékleten, ami szélsőséges környezetben is lehetővé teszi az alkalmazását. A ZB5FW333 kompatibilis különböző elektromos összeállítási kódokkal (M1, M2, M6, M10, MF1), így rugalmasan konfigurálható a különböző kapcsolási igényekhez. A CAD méretei (37 mm szélesség, 37 mm magasság, 30 mm mélység) pontos tervezést tesznek lehetővé, befogási vastagsága pedig 1-től 6 mm-ig állítható, így különböző vastagságú panelekbe szerelhető. Az eszköz rendelkezik számos nemzetközi tanúsítvánnyal, beleértve a CSA, DNV, BV, LROS és UL minősítéseket, ami garantálja a globális szabványoknak való megfelelést.
Schneider Electric Harmony XB5 - ZB5FW333 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, visszatérő, zöld műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Kompatibilitás: Univerzális LED
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Értékesítési egység: 1
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Zöld, süllyesztett, jelölés nélküli
Működtető további információ: Sík lencsével
Kiegészítő jellemzők
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 10000000 ciklus
Kupak/működtető vagy lencse színe: Zöld
Jelölés: Jelöletlen
Elektromos összeállítási kód: M1, M2, M6, M10, MF1
Eszköz bemutató: Alapelem
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védelmi fokozat: IK03 az IEC 62262 szerint
Szabványok: IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 No 14, GB 14048.5, JIS C8201-5-1, UL 508, IEC 60947-1, JIS C8201-1, ISO 21702, ISO 22196:2011
Terméktanúsítványok: CSA, DNV, BV, LROS, UL
Vibrációállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Méretek és felszerelés
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
Panel kivágás a nyomógombokhoz: Ø30,75 mm ajánlott (Ø30,5 0+0,5)
