A Schneider Electric Harmony XB5 termékcsaládjához tartozó ZB5FW153C0 narancssárga világító nyomógomb fej egy kiemelkedő minőségű ipari vezérlőelem, amely tökéletes választás különböző ipari alkalmazások, vezérlőpanelek és automatizálási rendszerek számára. Ez a termék egy komplett megoldás részeként használható, univerzális LED-es megvilágítással rendelkezik, és kompatibilis a gyártó különböző kapcsolóblokkjaival.

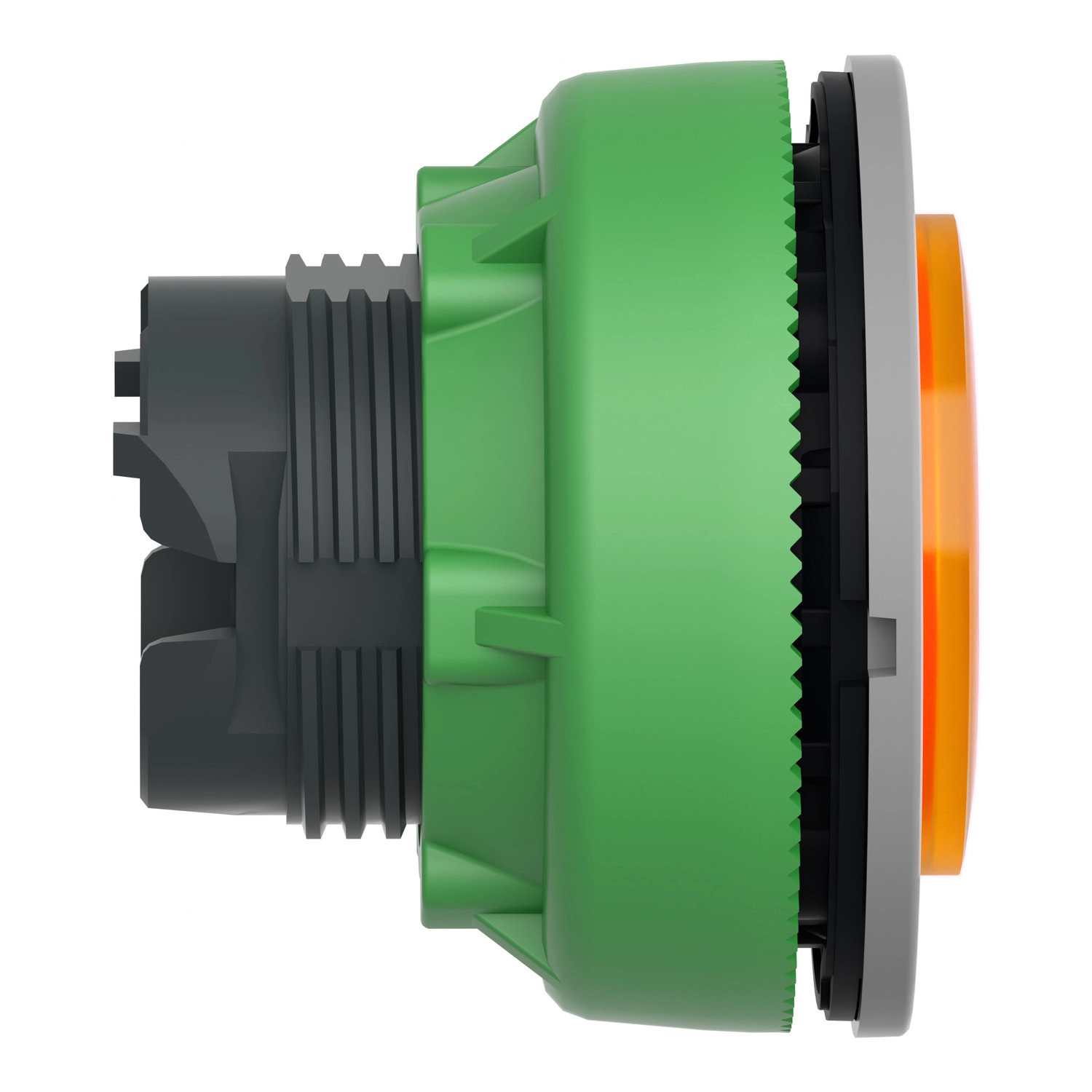

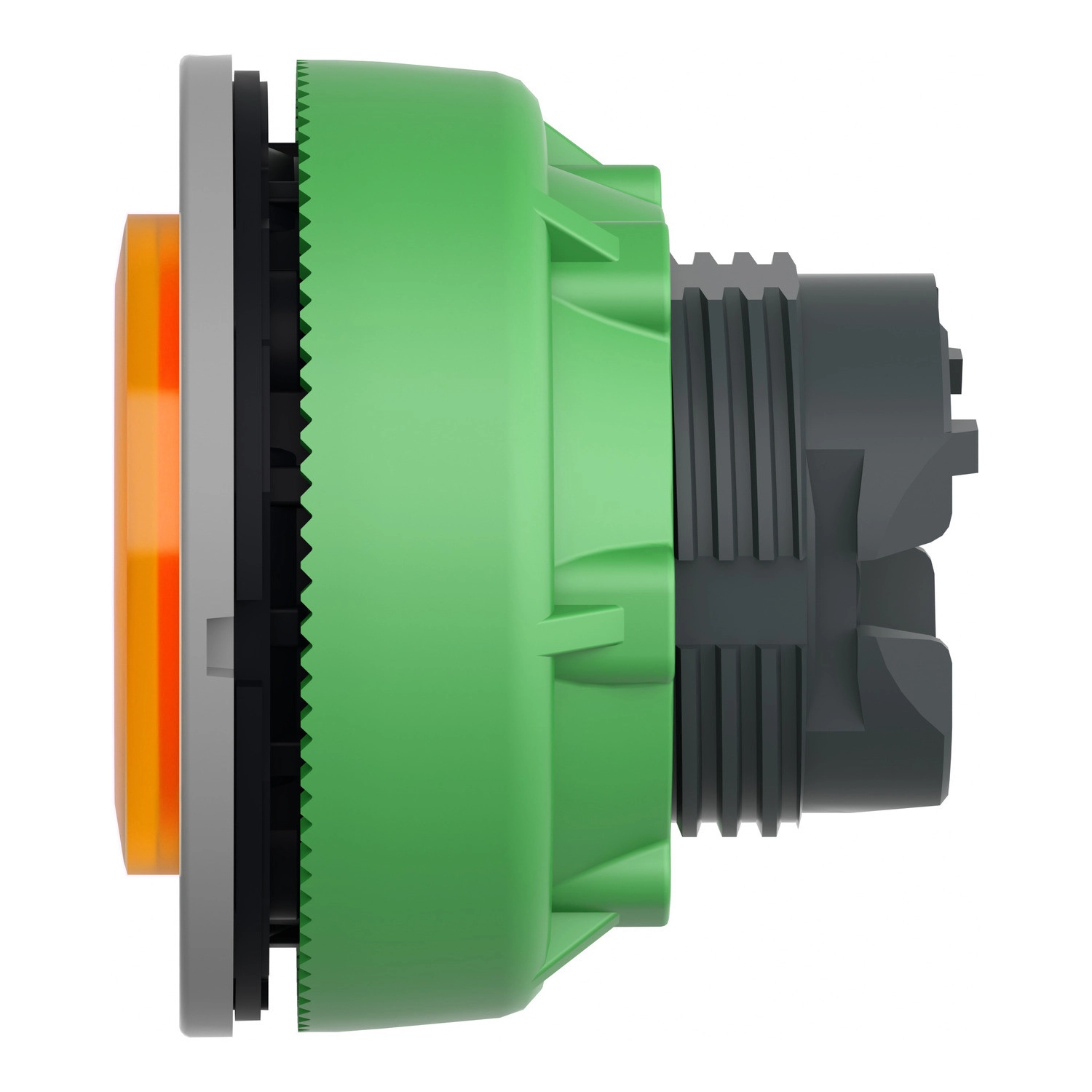

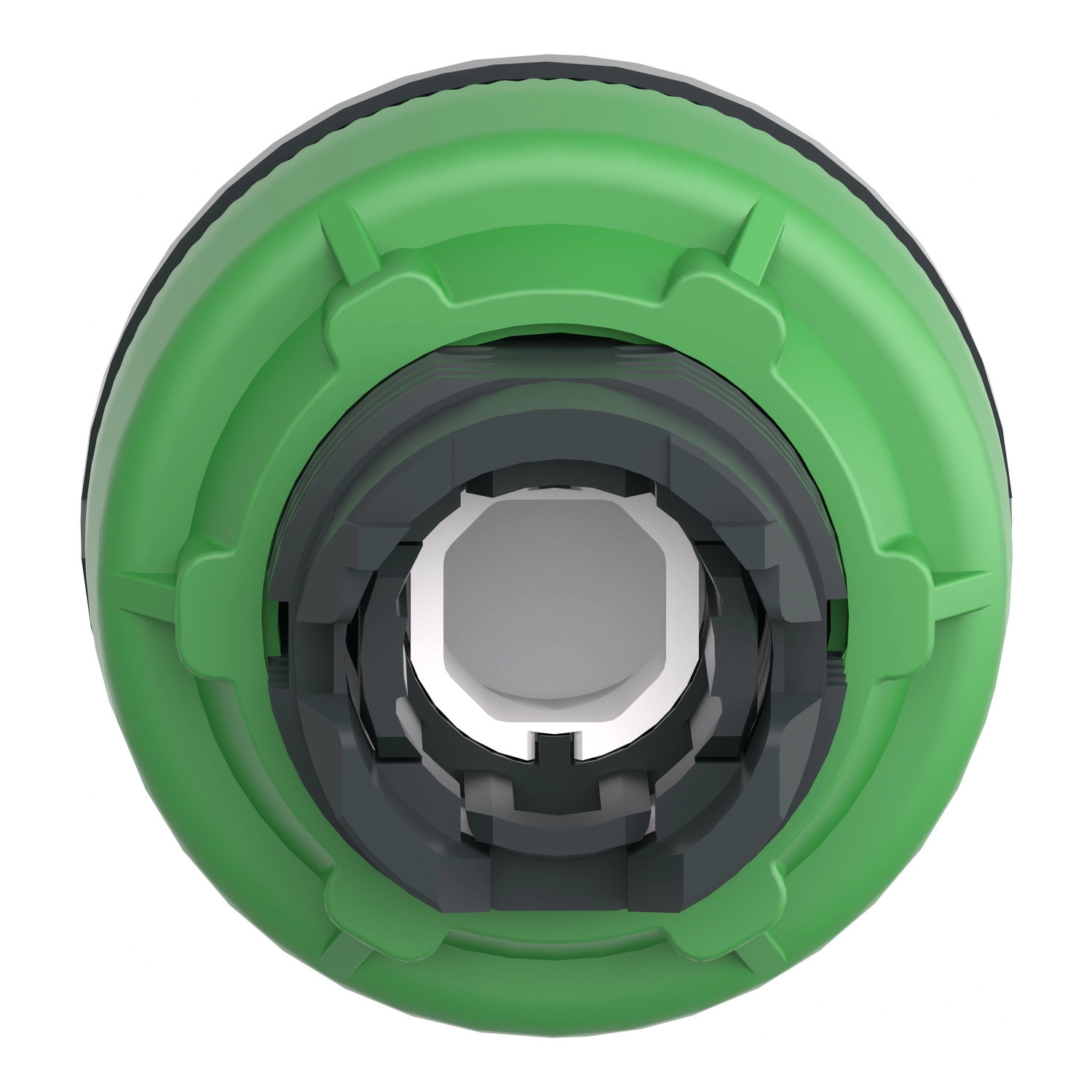

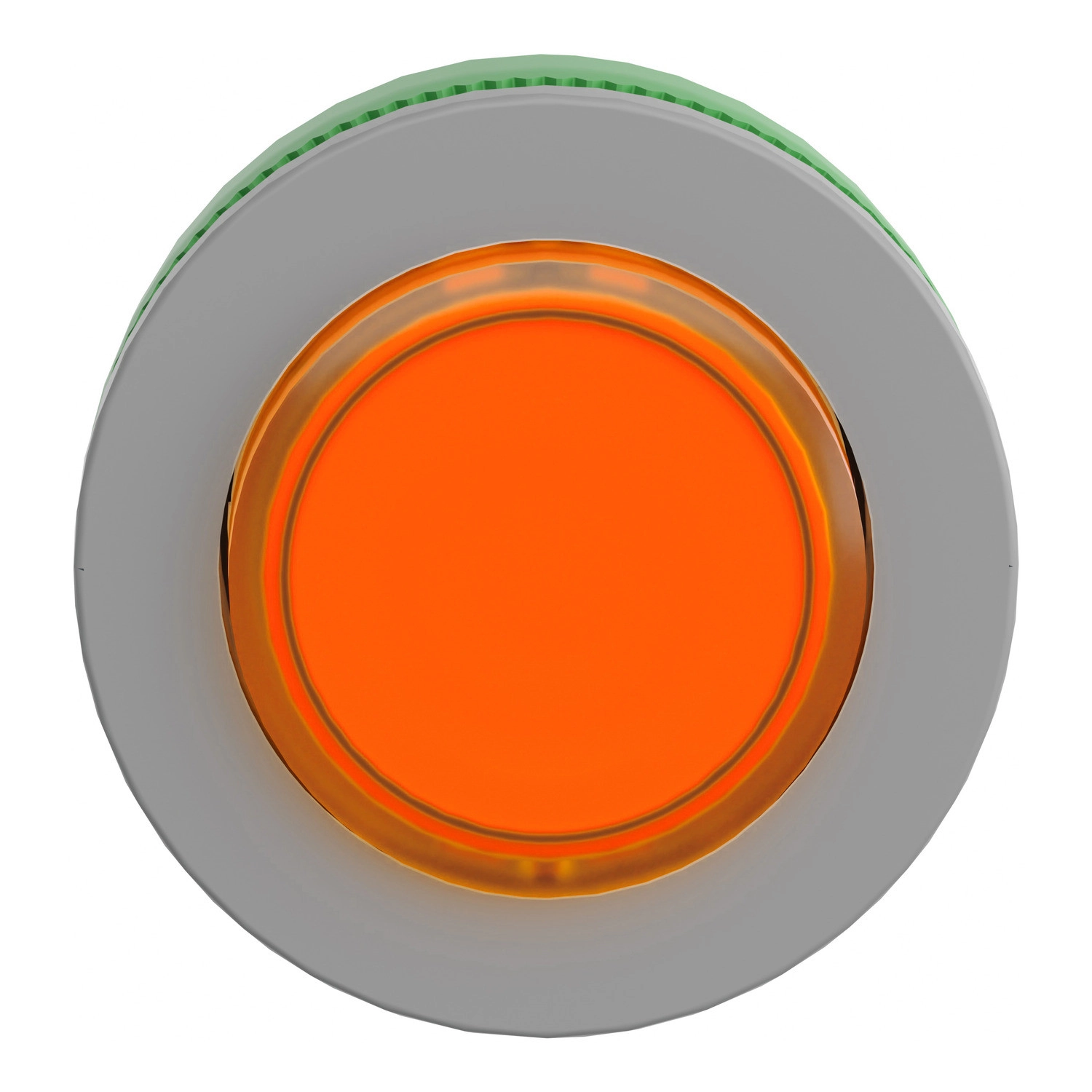

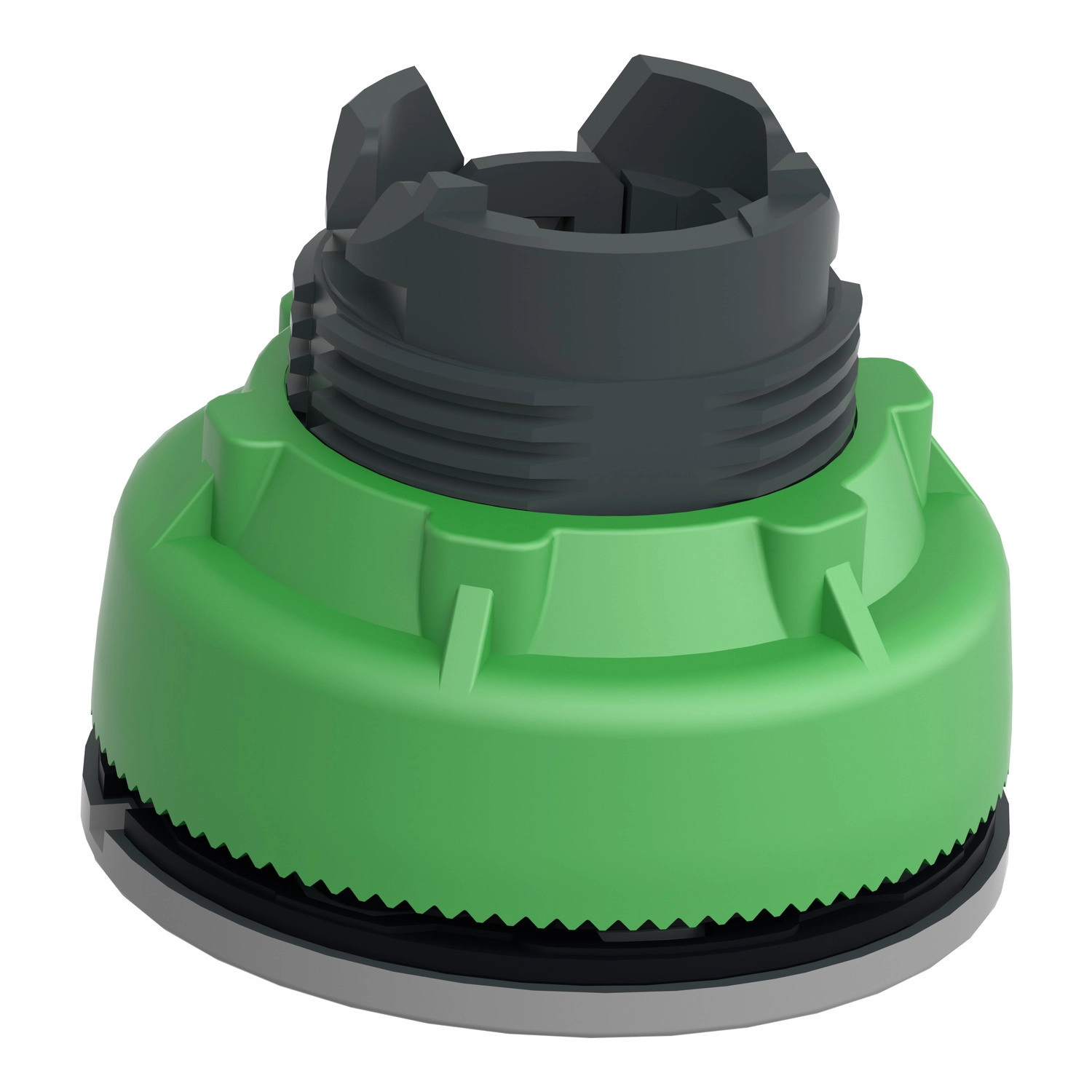

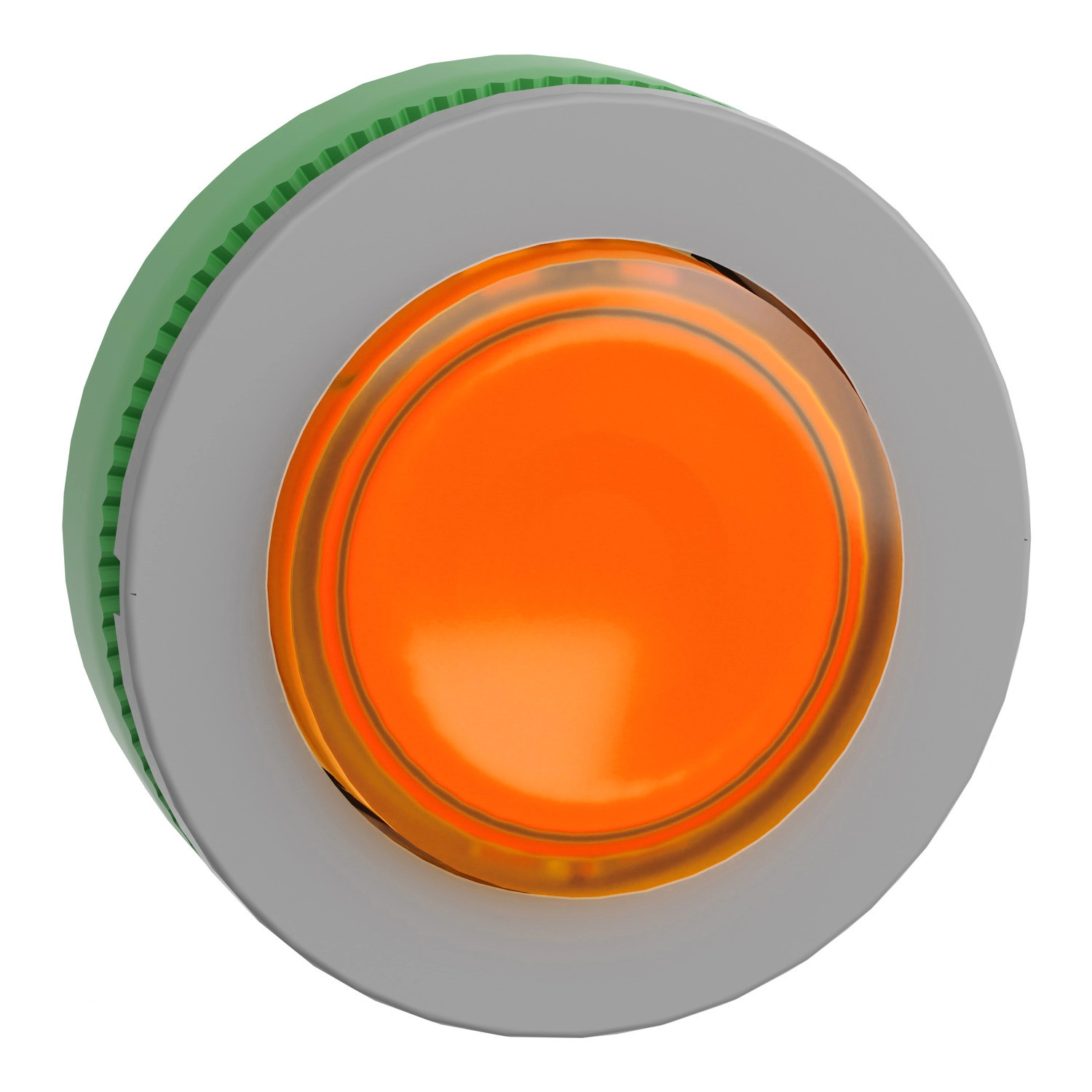

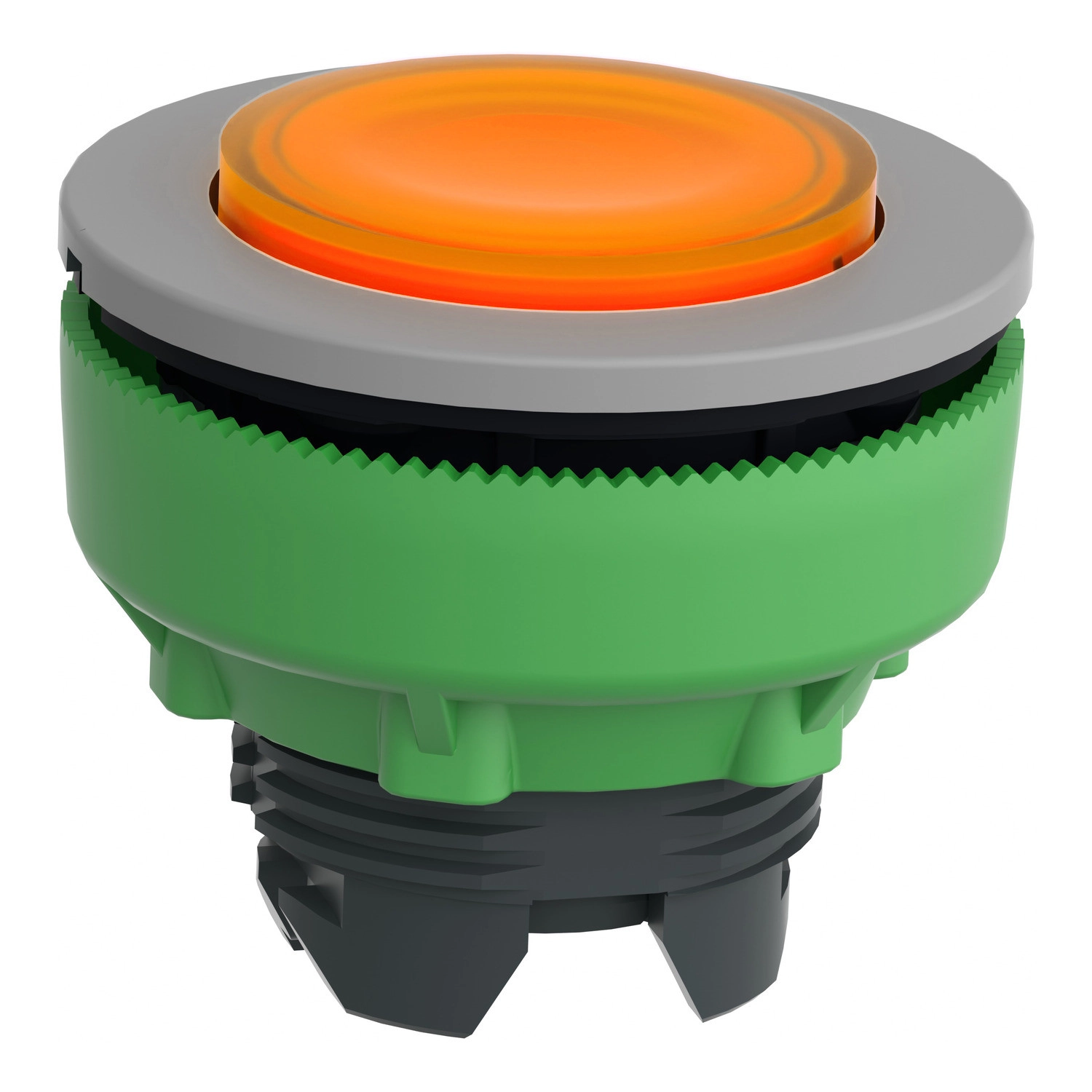

A ZB5FW153C0 nyomógomb fej szürke műanyag kerettel és narancssárga, kiemelkedő nyomófelülettel rendelkezik. A termék jellemzője a 30,5 mm-es szerelési átmérő, ami megfelel az iparági szabványoknak, valamint a rugós visszatérésű működés. A beépített kialakítás lehetővé teszi a süllyesztett elhelyezést különböző paneleken, miközben a kiemelkedő narancssárga gombfelület biztosítja a könnyű kezelhetőséget. A termék unmarked (jelöletlen) kivitelben készül, így szükség esetén egyedi jelölésekkel látható el.
A ZB5FW153C0 műszaki paraméterei kiemelkedőek. Az IP66 és IP67 védettségi fokozat garantálja a por és víz elleni védelmet, ami kritikus lehet kihívást jelentő ipari környezetben. A termék kiemelkedő mechanikai tartóssággal rendelkezik, akár 10 millió kapcsolási ciklust is kibír, ami hosszú élettartamot biztosít. Az IK03 ütésállósági besorolás további védelmet nyújt a mechanikai behatásokkal szemben. A nyomógomb fej rendkívüli ellenállóképességgel rendelkezik, akár 7.000.000 Pa nyomású magasnyomású mosással szemben 55°C-os hőmérsékleten, 0,1 méter távolságból.
A termék sokféle környezeti feltételnek ellenáll, -40°C és +70°C közötti üzemi és tárolási hőmérsékletet támogat, ami szélsőséges ipari körülmények között is megbízható működést tesz lehetővé. A rezgésállósága is kiemelkedő: 5 gn (f= 10...500 Hz) és 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szabvány szerint. A termék továbbá kiváló ütésállósággal rendelkezik, különböző gyorsulási feltételek mellett is helytáll az IEC 60068-2-27 szabványnak megfelelően.
A ZB5FW153C0 összeépíthető különböző elektromos kapcsolóelemekkel. Különböző elektromos konfigurációkat támogat, beleértve az M1, M2, M10, M6 és MF1 kódokat, amelyek különböző számú érintkezőt és szerelési konfigurációkat tesznek lehetővé. A nyomógomb technikai rajzai és dimenziói pontos útmutatást adnak a beszereléshez, a rögzítési vastagság 1-6 mm között lehet. A termék számos nemzetközi szabványnak megfelel, beleértve az UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásokat, és rendelkezik UL és CSA tanúsítvánnyal.
Schneider Electric Harmony XB5 - ZB5FW153C0 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, kiemelkedő, narancssárga, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Rövid terméknév: ZB5F
Kompatibilitás: Univerzális LED
Előlap anyaga: Műanyag színezett szürke
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Minimum rendelési mennyiség: 1
Jelzőegység formája: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Narancssárga kiemelkedő, jelöletlen
Kiegészítő adatok
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 32 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: M1 - <6 érintkező egyedi blokkok használatával front szerelésben
M2 - <6 érintkező egyedi és dupla blokkok használatával front szerelésben
M10 - <2 érintkező egyedi blokkok használatával front szerelésben
M6 - <2 érintkező egyedi blokkok használatával front szerelésben
MF1 - <2 érintkező egyedi blokkok használatával front szerelésben
Eszköz leírás: Alapelem
Környezeti feltételek
Védelem típusa: TH
Tárolási hőmérséklettartomány: -40...70 °C
Üzemi hőmérséklettartomány: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fok: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
JIS C8201-5-1
EN/IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok: UL listed
CSA
Mechanikai jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
