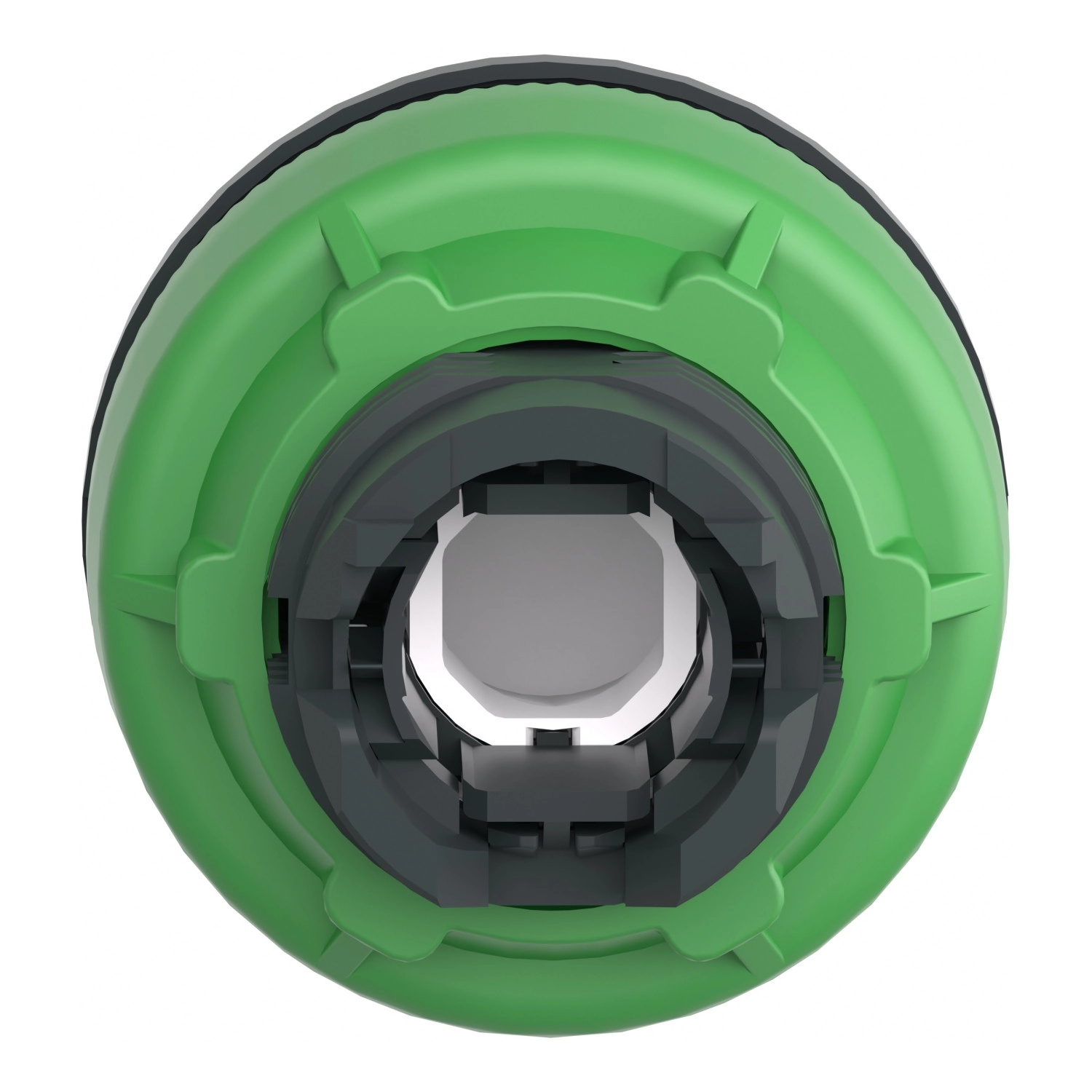

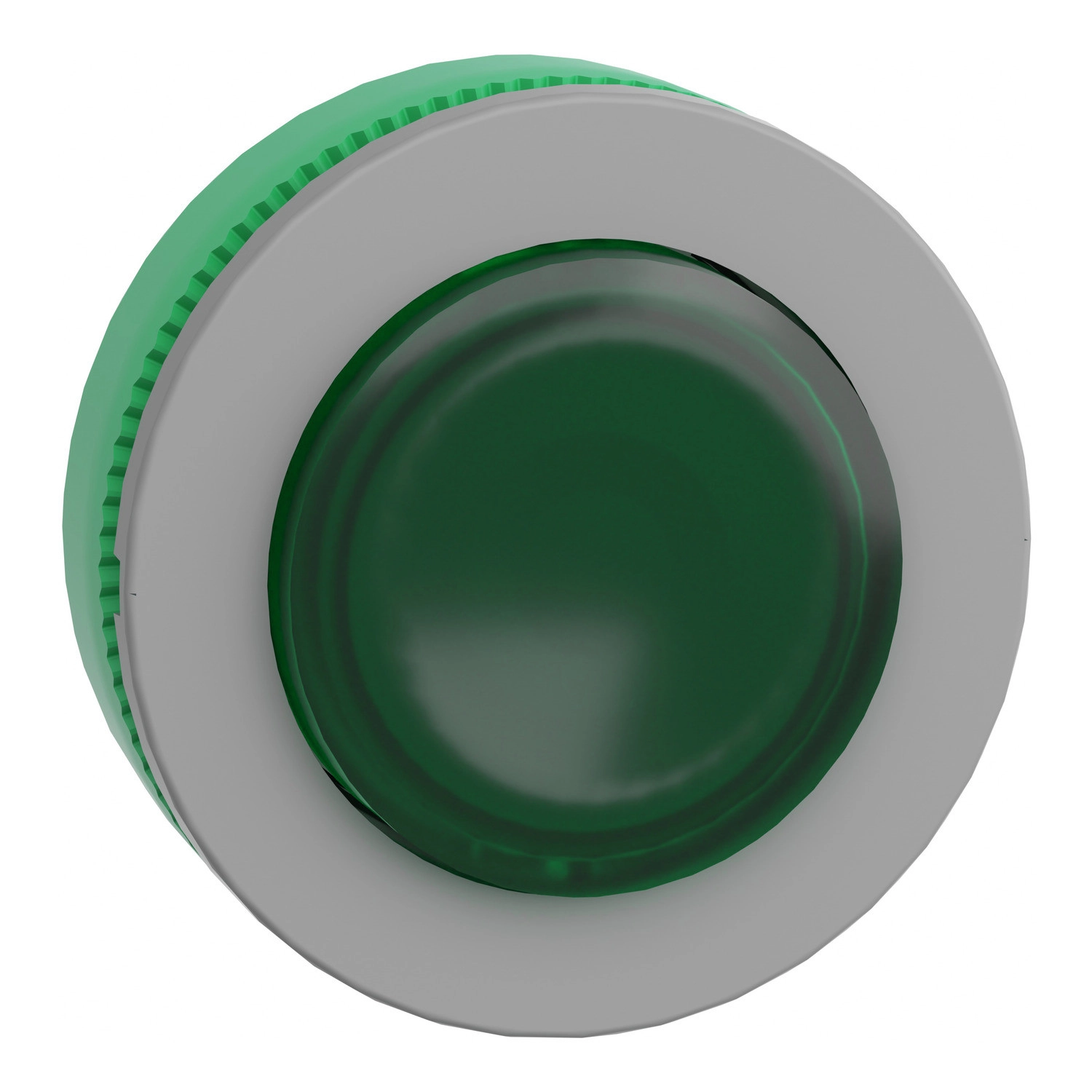

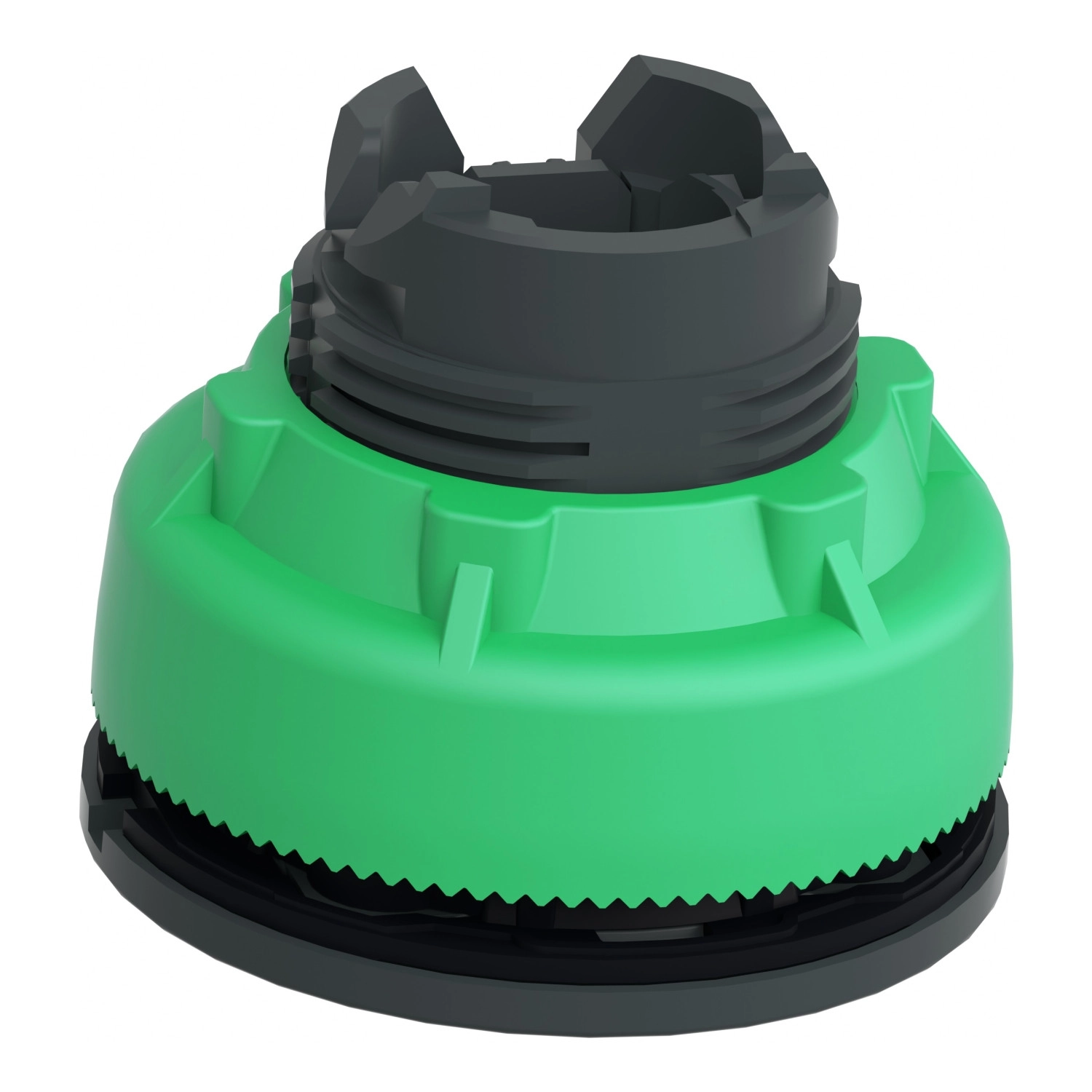

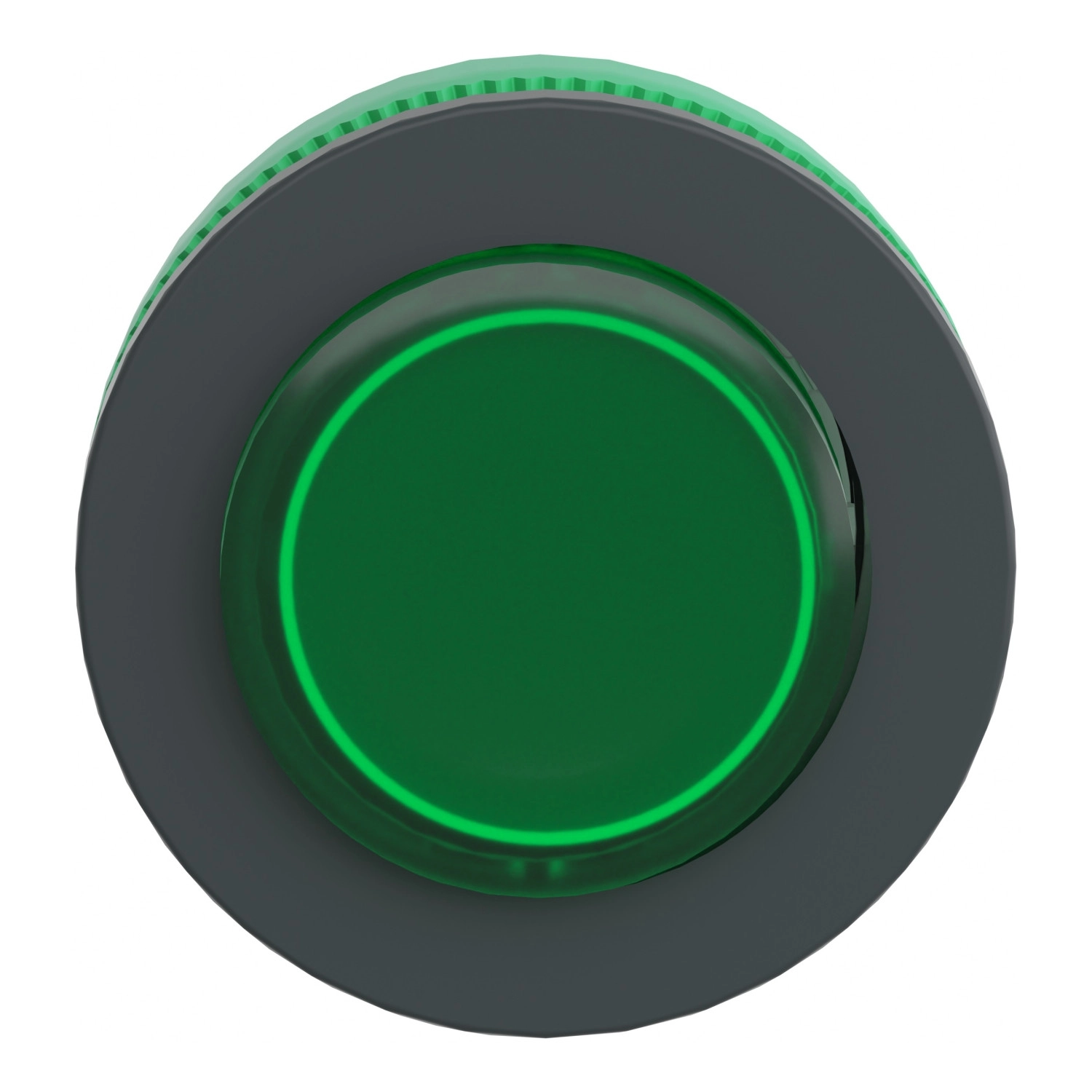

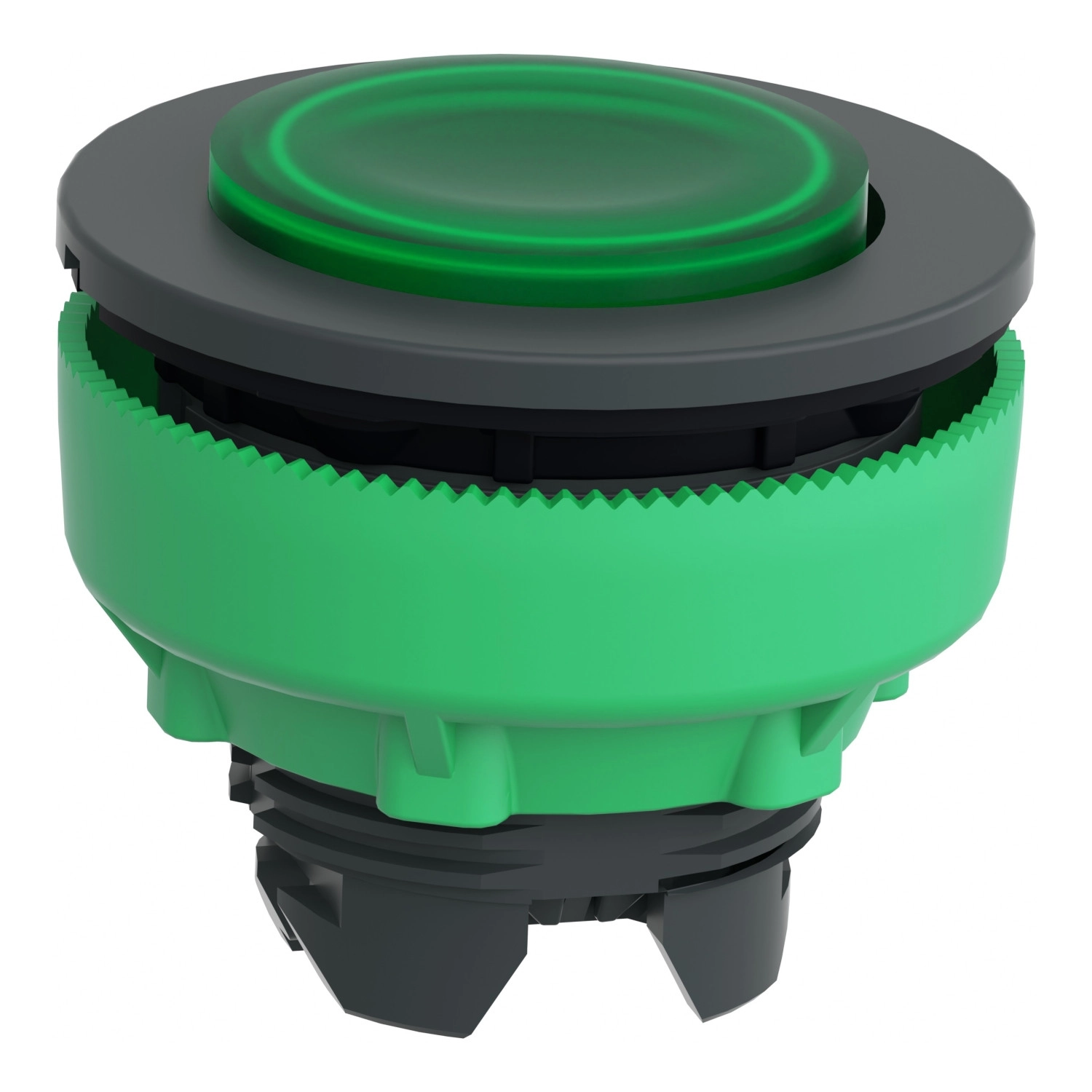

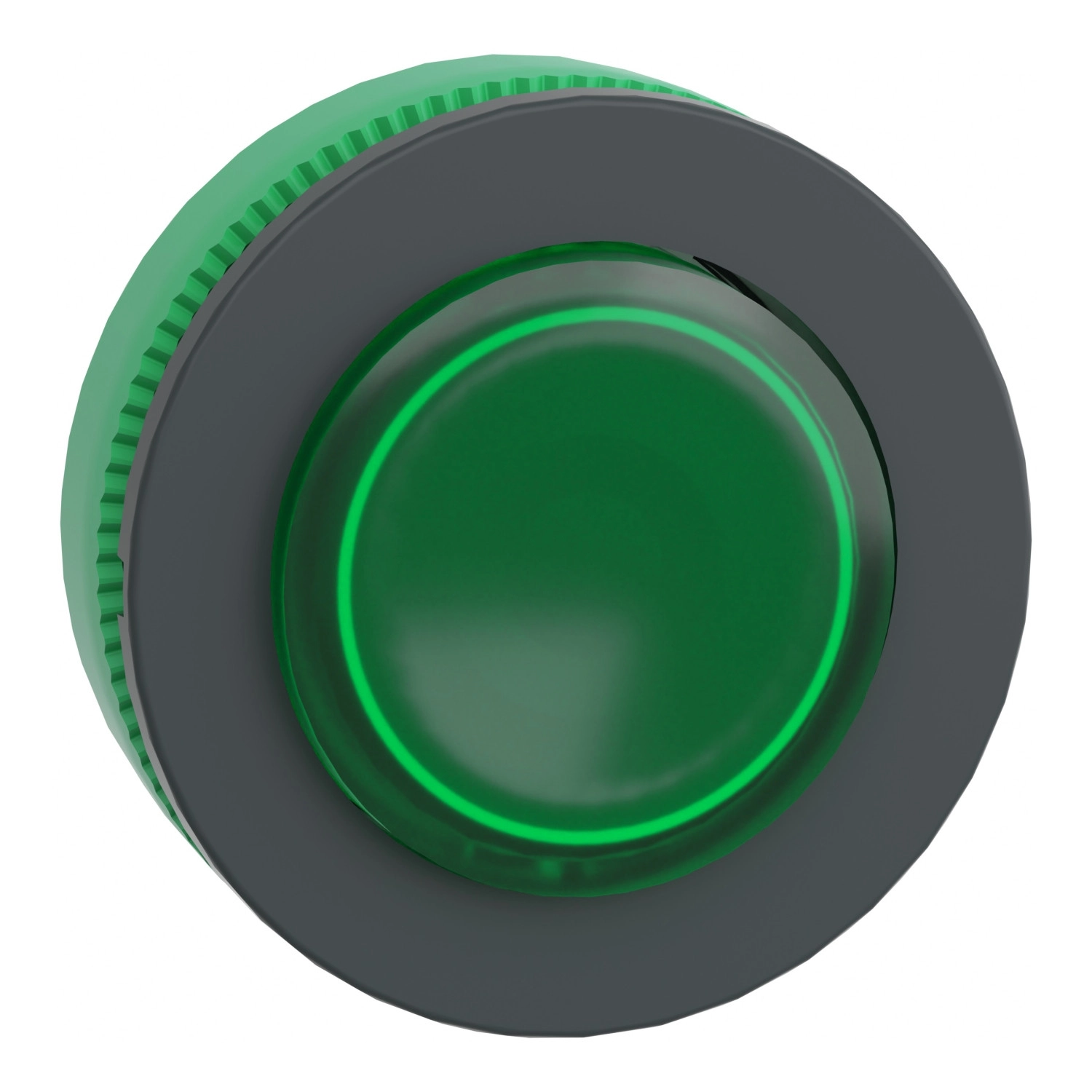

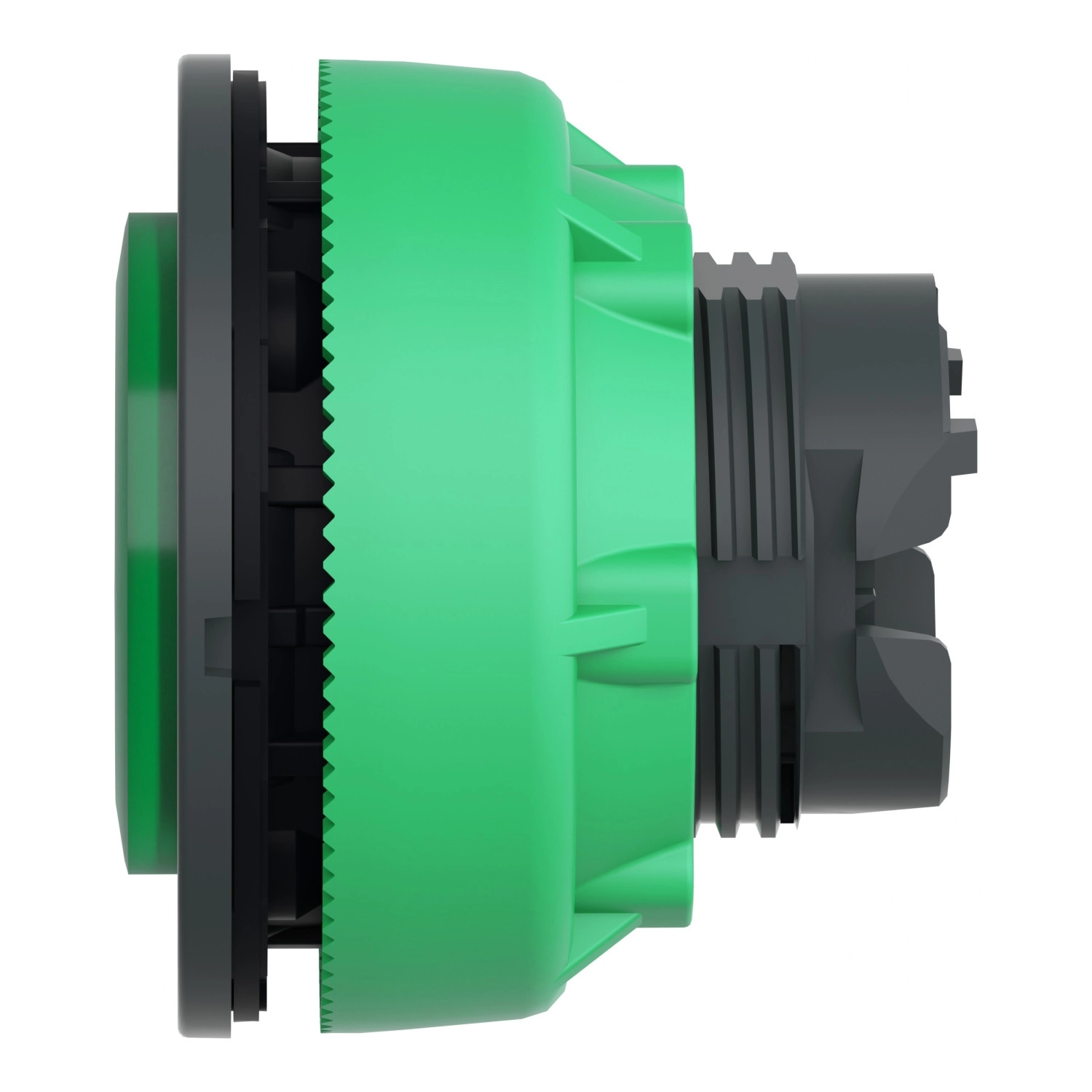

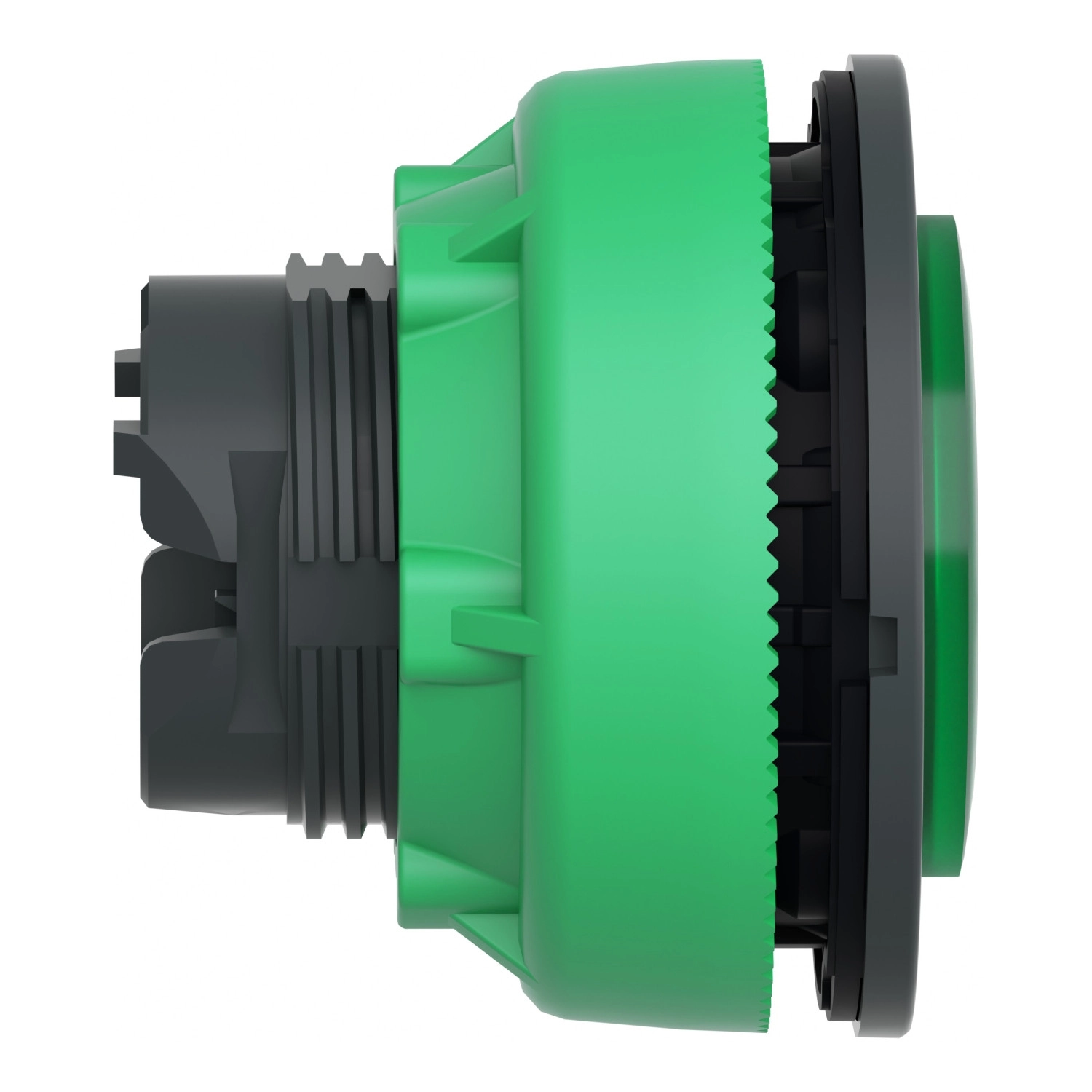

A Schneider Electric Harmony XB5 termékcsalád ZB5FW133 jelzésű, világító nyomógomb feje a vezérlőrendszerek egyik alapvető és sokoldalúan felhasználható építőeleme. Ez a zöld színű, kiemelkedő, jelöletlen nyomógombfej kompatibilis az univerzális LED blokk egységekkel, amelyek biztosítják a nyomógomb háttérvilágítását a különféle alkalmazásokban. A termék kialakításánál a gyártó nagy hangsúlyt fektetett a hosszú élettartamra és a megbízható működésre, amit a kiemelkedő, 10 millió kapcsolási ciklust biztosító mechanikai tartósság is alátámaszt.
A ZB5FW133 nyomógombfej műszaki tulajdonságai között kiemelhető a sötétszürke műanyag keret és a zöld, kiemelkedő működtető felület, amely rugós visszatérítésű kialakítással rendelkezik. A nyomógomb panelbe süllyesztve szerelhető, a szerelési átmérő 30,5 mm. A termék beépítési mélysége 32 mm, míg teljes méretei: 37 mm szélesség, 37 mm magasság. A befogási vastagság 1-től 6 mm-ig terjedhet, ami lehetővé teszi a különböző vastagságú panelekbe történő beépítést. A termék körkörös kialakítású, ami biztosítja a harmonikus megjelenést a vezérlőpaneleken.
A Schneider Electric Harmony XB5 ZB5FW133 nyomógomb rendkívül ellenálló a környezeti behatásokkal szemben. Védelmi besorolása többszörös: IP66, IP67, IP69 és IP69K, valamint Type 12, Type 4, Type 4X és Type 13 az amerikai UL szabványok szerint. Ez gyakorlatilag azt jelenti, hogy a termék teljes mértékben por- és vízbiztos, illetve ellenáll a nagynyomású mosás során fellépő terhelésnek is (7000000 Pa nyomás 55 °C-on, 0,1 méter távolságból). Az IK03 besorolás a mechanikai behatásokkal szembeni védelmet jelzi. Ezek a tulajdonságok lehetővé teszik a nyomógomb használatát még zord ipari környezetekben is, ahol por, nedvesség vagy akár közvetlen vízsugár is előfordulhat.
A ZB5FW133 nyomógombfej széles hőmérséklet-tartományban használható: -40 °C-tól +70 °C-ig, mind üzemeltetés, mind tárolás során. A termék kiemelkedő rezgésállósággal is rendelkezik: 5 g (f=10-500 Hz) és 2 mm csúcstól csúcsig (f=2-10 Hz) a IEC 60068-2-6 szabvány szerint. Ütésállósága is figyelemre méltó: 30 g (18 ms időtartamú), 50 g (11 ms időtartamú) és 25 g (6 ms időtartamú, 1000 ütés minden tengelyen) a IEC 60068-2-27 szabványnak megfelelően. A ZB5FW133 nyomógombfej Class II túlfeszültség kategóriának felel meg az IEC 60536 szabvány szerint. A termék számos nemzetközi szabványnak megfelel, többek között: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1. Ezek a tanúsítványok és megfelelőségek garantálják a termék megbízhatóságát és biztonságos használatát különböző alkalmazási területeken és földrajzi régiókban.
Harmony XB5 ZB5FW133 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej világító nyomógombhoz
Rövid terméknév: ZB5F
Kompatibilitás: Univerzális LED
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típus: Beépített-süllyesztett
Eladási mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Zöld kiemelkedő, jelöletlen
Méretek és fizikai jellemzők
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 32 mm
Mechanikai élettartam: 10000000 ciklus
Befogási vastagság: 1-6 mm
Elektromos összetételkód
M1 <6 kontaktushoz egyes blokkokat használva, előlről szerelhető
M2 <6 kontaktushoz egyes és dupla blokkokat használva, előlről szerelhető
M10 <2 kontaktushoz egyes blokkokat használva, előlről szerelhető
M6 <2 kontaktushoz egyes blokkokat használva, előlről szerelhető
MF1 <2 kontaktushoz egyes blokkokat használva, előlről szerelhető
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Védettségi jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Ütés- és rezgésállóság
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés tengelyenként az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
