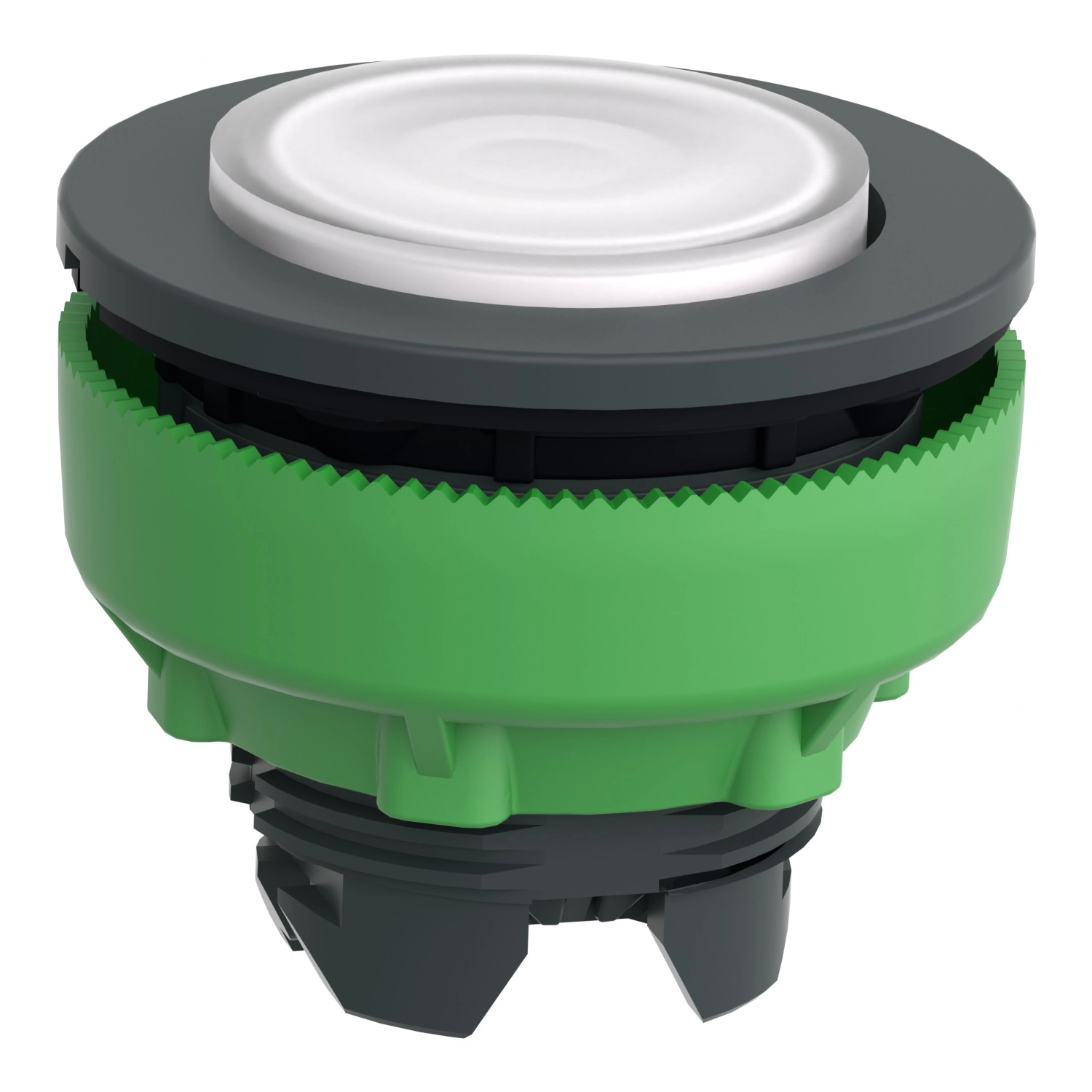

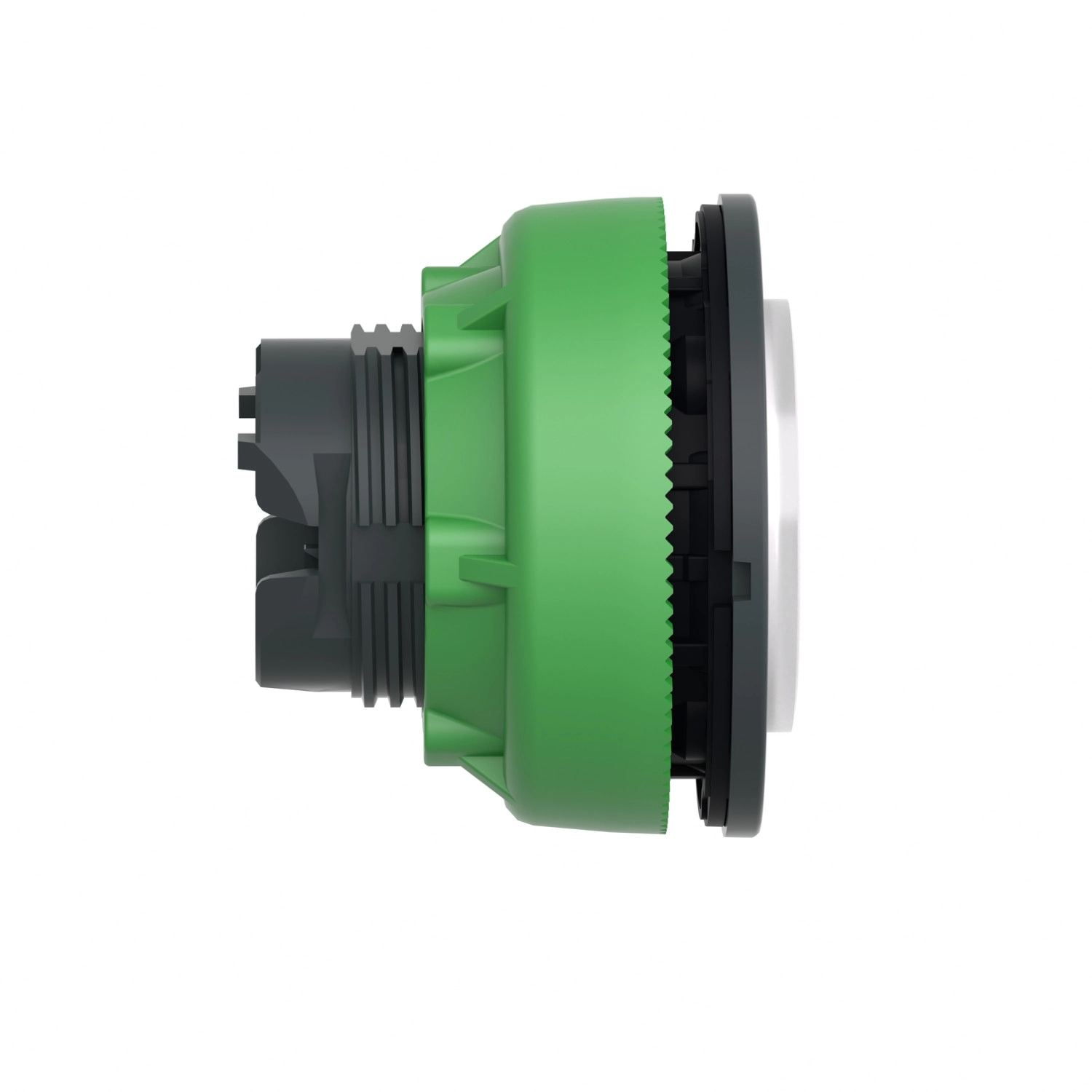

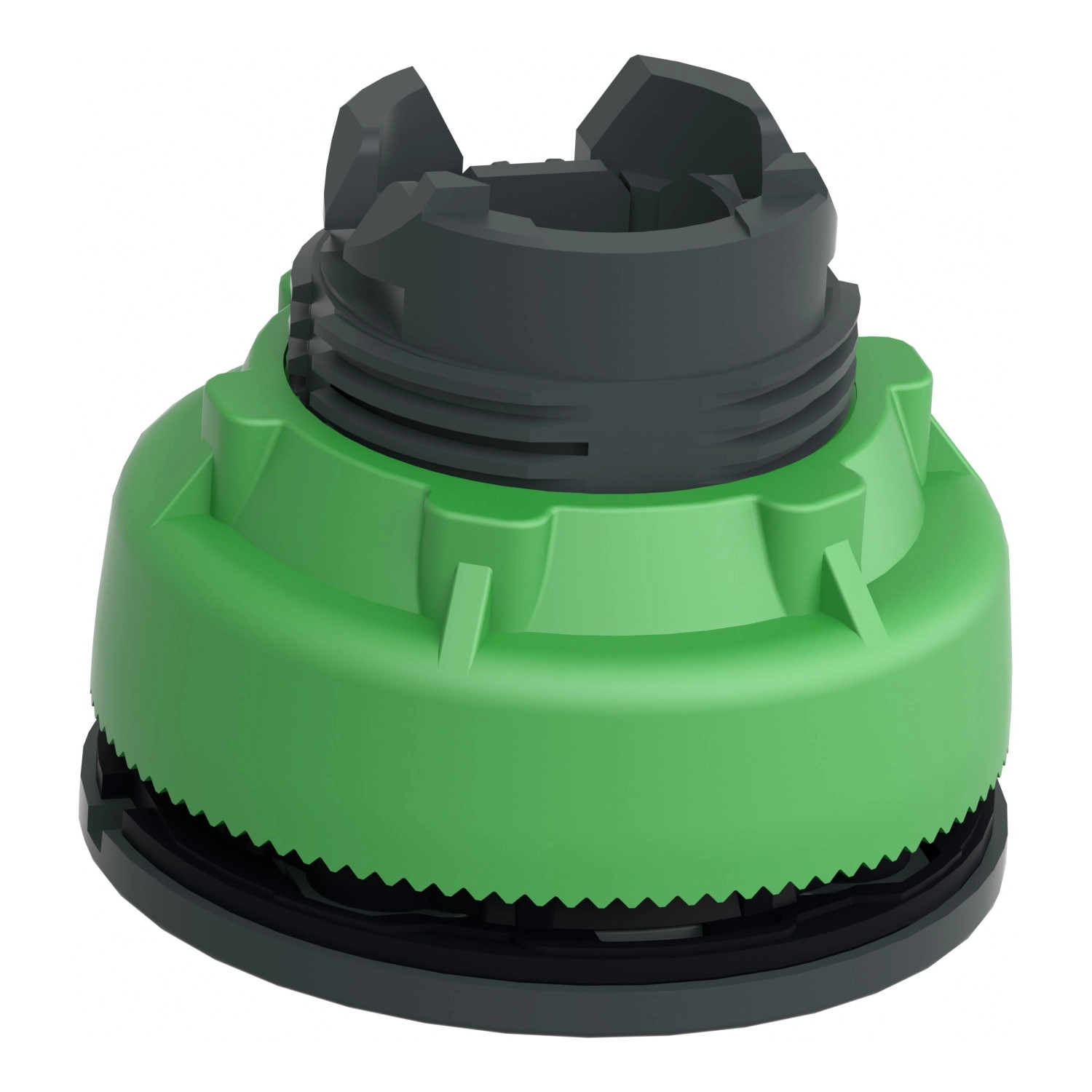

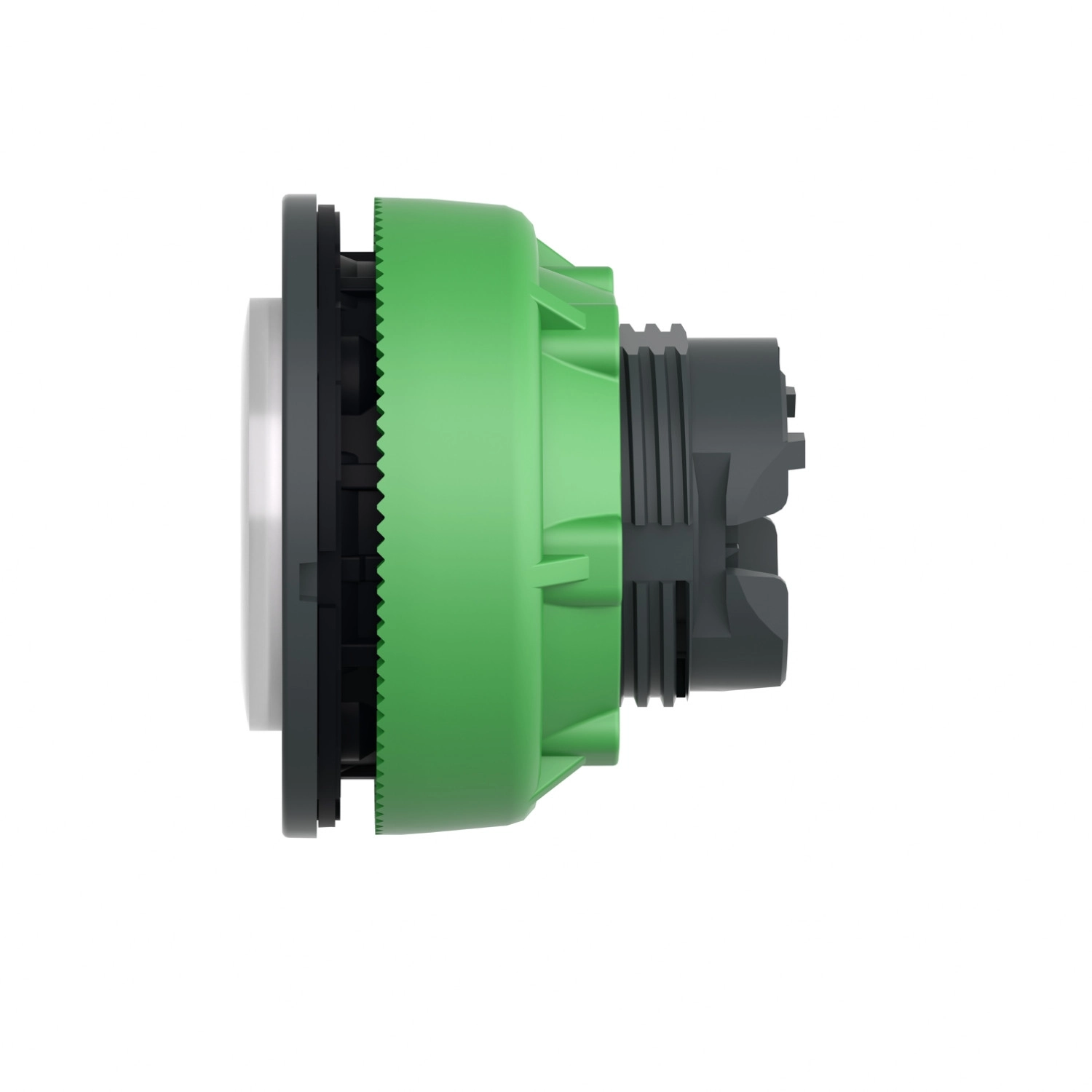

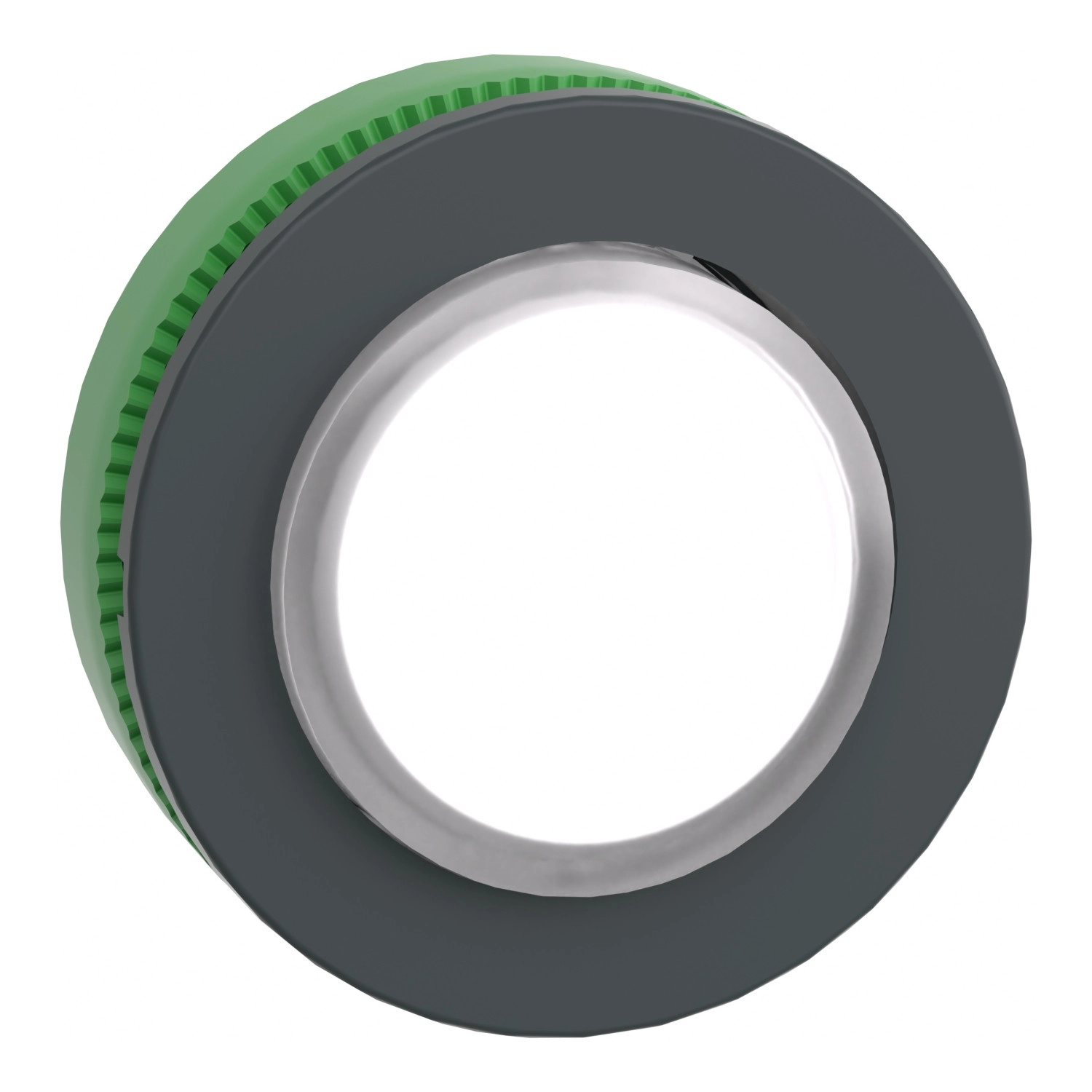

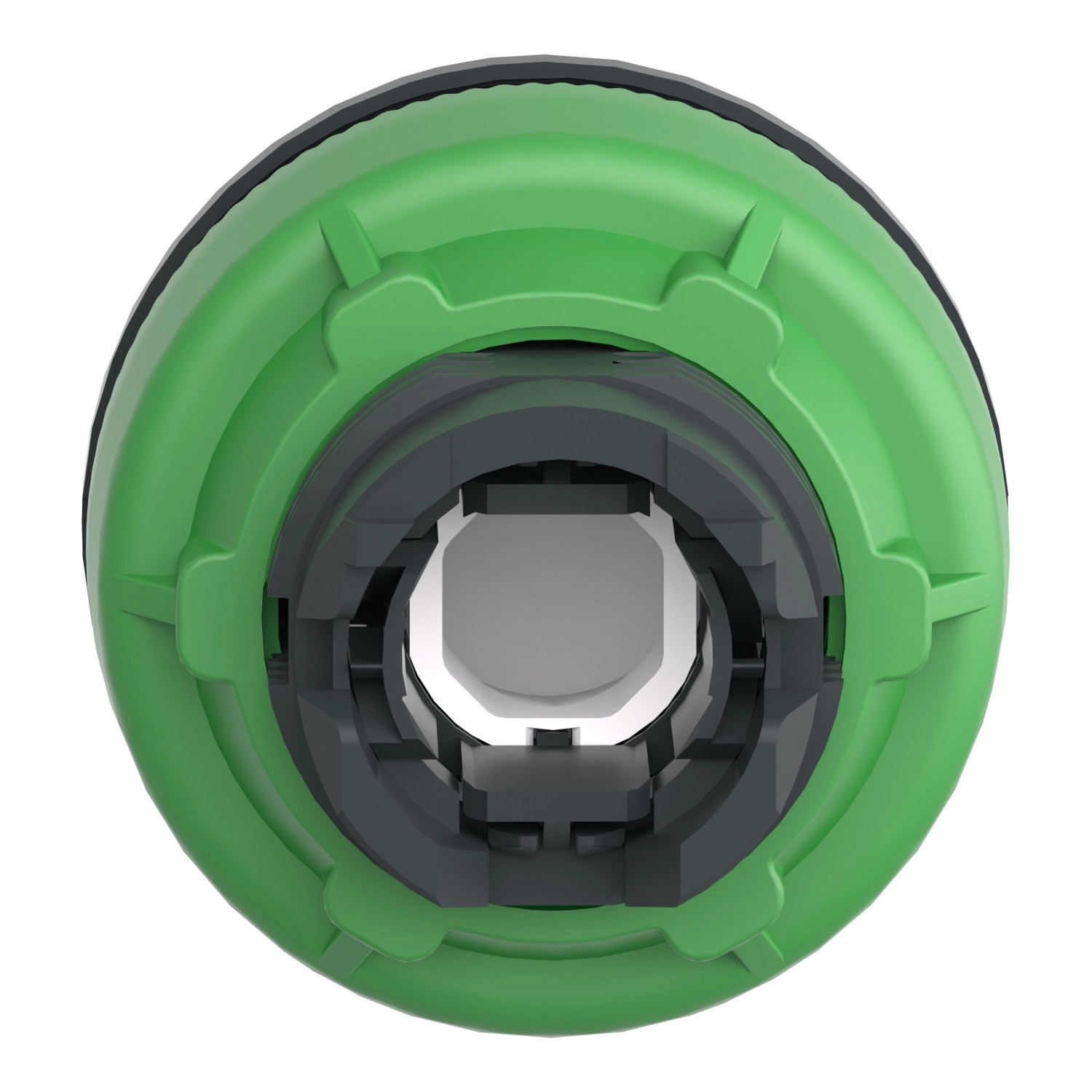

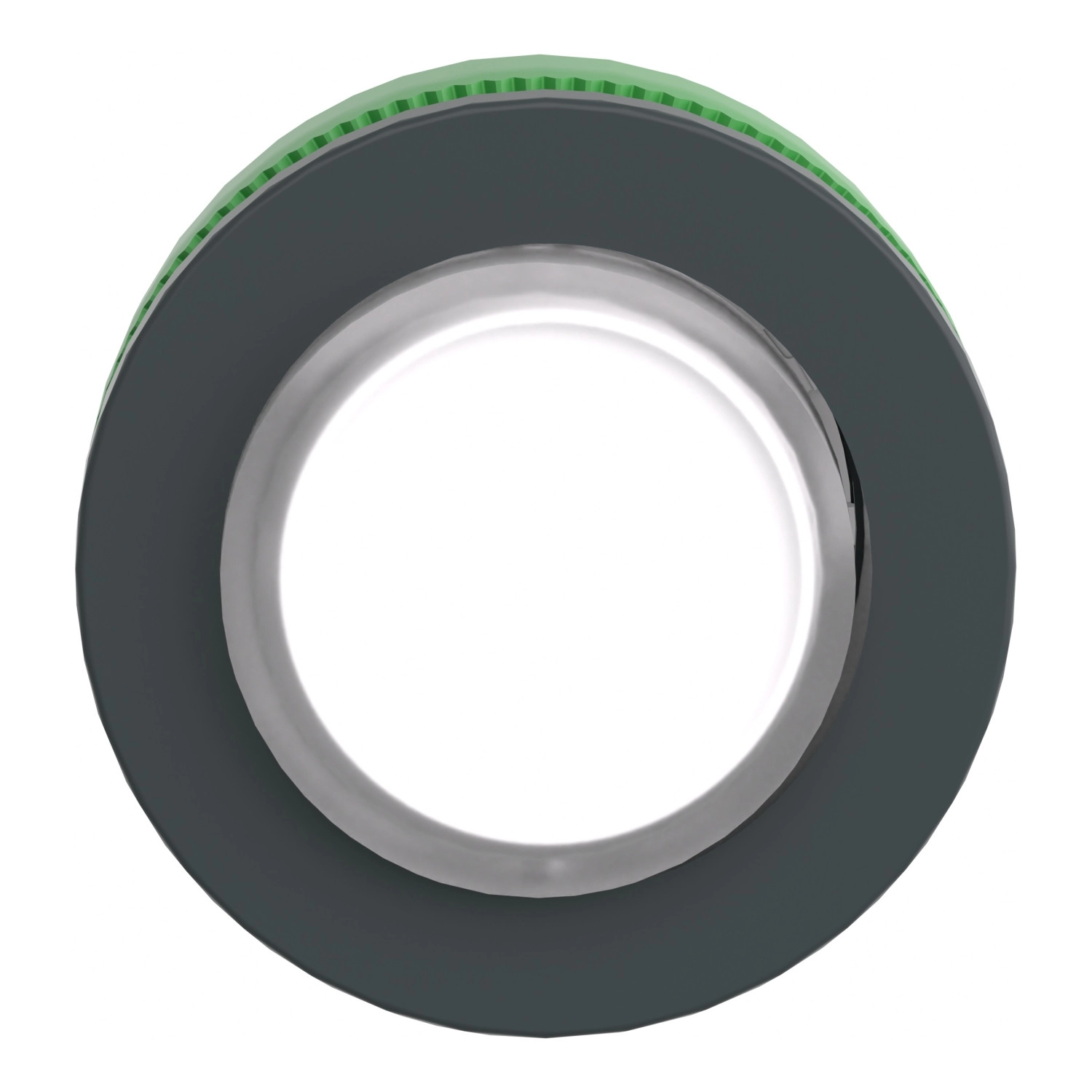

A Schneider Electric Harmony XB5 termékcsalád ZB5FW113 típusú panelbe süllyesztett világító nyomógomb fej kiváló választás ipari vezérlőrendszerek és gépek kezelőfelületének kialakításához. A sötétszürke műanyag keretben elhelyezett, fehér kiemelkedő nyomófelülettel rendelkező alkatrész kitűnően látható és könnyen kezelhető bármilyen ipari környezetben. Különlegessége, hogy univerzális LED blokkokkal kompatibilis, így rugalmas világítási megoldást biztosít a különböző alkalmazásokhoz.
A ZB5FW113 nyomógomb kimagasló mechanikai tartósságot kínál, akár 10 millió működési cikluson keresztül is megbízhatóan teljesít, ami biztosítja a hosszú élettartamot még intenzív használat mellett is. A rugós visszatérítésű működtetésnek köszönhetően a gomb minden megnyomás után automatikusan visszaáll alaphelyzetébe. A termék jellemzője az univerzális LED kompatibilitás mellett a jelöletlen fehér nyomófelület, amely lehetővé teszi a testreszabott feliratozást a konkrét alkalmazásnak megfelelően.
A nyomógomb technikai paraméterei figyelemre méltók. A beépítéshez 30,5 mm átmérőjű furatot igényel, a panelvastagság pedig 1-6 mm között lehet. A nyomógomb fej 37 mm széles és magas, valamint 32 mm mély. Az IP védettségi szint különösen magas, hiszen a termék teljesíti az IP66, IP67, IP69 és IP69K követelményeit, ami azt jelenti, hogy teljesen por- és vízbiztos, illetve nagynyomású mosással szemben is ellenálló (akár 7000000 Pa nyomás 55°C-os vízsugár esetén). Ezen tulajdonságok révén a termék ideális olyan környezetben, ahol rendszeres tisztítás vagy mosás szükséges, például élelmiszeripari vagy gyógyszeripari alkalmazásokban.
A ZB5FW113 több különböző kapcsoló konfigurációval is használható, támogatja az M1, M2, M10, M6, MF1 elektromos összetétel kódokat. Egyaránt használható egyszerű vagy dupla blokkokkal, akár 6 kontaktusig az elülső szerelésű konfigurációkban. Az ütésállósága is kiemelkedő, akár 30g (időtartam: 18 ms) félszinuszos gyorsulás esetén is helytáll. Vibrációállósága 5g (f= 10...500 Hz) illetve 2 mm csúcstól csúcsig (f= 2...10 Hz) tartományban garantált. A nyomógomb fej csatlakoztatása történhet csavaros szorítókapoccsal vagy dugaszolható csatlakozókkal, illetve Faston csatlakozókkal is, ami tovább növeli a felhasználási lehetőségek körét és a szerelési rugalmasságot. A termék megfelel számos nemzetközi szabványnak, többek között az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, és JIS C8201-1 előírásoknak, valamint UL listázott és CSA tanúsítvánnyal is rendelkezik.
ZB5FW113 műszaki adatok
Fő jellemzők
Terméktípus: Világító nyomógomb fej
Termékcsalád: Harmony XB5
Anyag: Sötétszürke műanyag
Kompatibilitás: Univerzális LED
Működtetés típusa: Rugós visszatérésű
Kezelőfelület: Fehér, kiemelkedő, jelöletlen
Beépítési átmérő: 30,5 mm
Rögzítési módszer: Beépített síkba
Műszaki adatok
Szélesség: 37 mm
Magasság: 37 mm
Mélység: 32 mm
Szerelési vastagság: 1-6 mm
Mechanikai élettartam: 10.000.000 ciklus
Elektromos konfigurációk
M1: <6 érintkező egyes blokkok használatával elülső rögzítésben
M2: <6 érintkező egyes és dupla blokkok használatával elülső rögzítésben
M10: <2 érintkező egyes blokkok használatával elülső rögzítésben
M6: <2 érintkező egyes blokkok használatával elülső rögzítésben
MF1: <2 érintkező egyes blokkok használatával elülső rögzítésben
Környezeti jellemzők
Védettség: IP66, IP67, IP69, IP69K (IEC 60529)
Type 13, 12, 4, 4X (UL 50 E)
Ütésállóság: IK03 (IEC 50102)
Magasnyomású mosás ellenállása: 7000000 Pa 55°C-nál, távolság: 0,1 m
Üzemi hőmérséklet: -40...+70 °C
Tárolási hőmérséklet: -40...+70 °C
Szabványok és tanúsítványok
UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Tanúsítások: UL listed, CSA
Mechanikai jellemzők
Rázkódásállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás
50 gn (időtartam = 11 ms) félszinuszos gyorsulás
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen
Vibrációállóság: 5 gn (f= 10...500 Hz)
2 mm csúcstól csúcsig (f= 2...10 Hz)
