A Schneider Electric Harmony XB5 termékcsalád ZB5FL432C0 cikkszámú nyomógomb feje egy professzionális ipari vezérlőeszköz, amely kiváló minőséget és megbízhatóságot biztosít ipari környezetben. Ez a panelbe süllyesztett nyomógomb fej tökéletes választás olyan alkalmazásokhoz, ahol fontos a tartósság, a láthatóság és a megfelelő funkcionalitás.

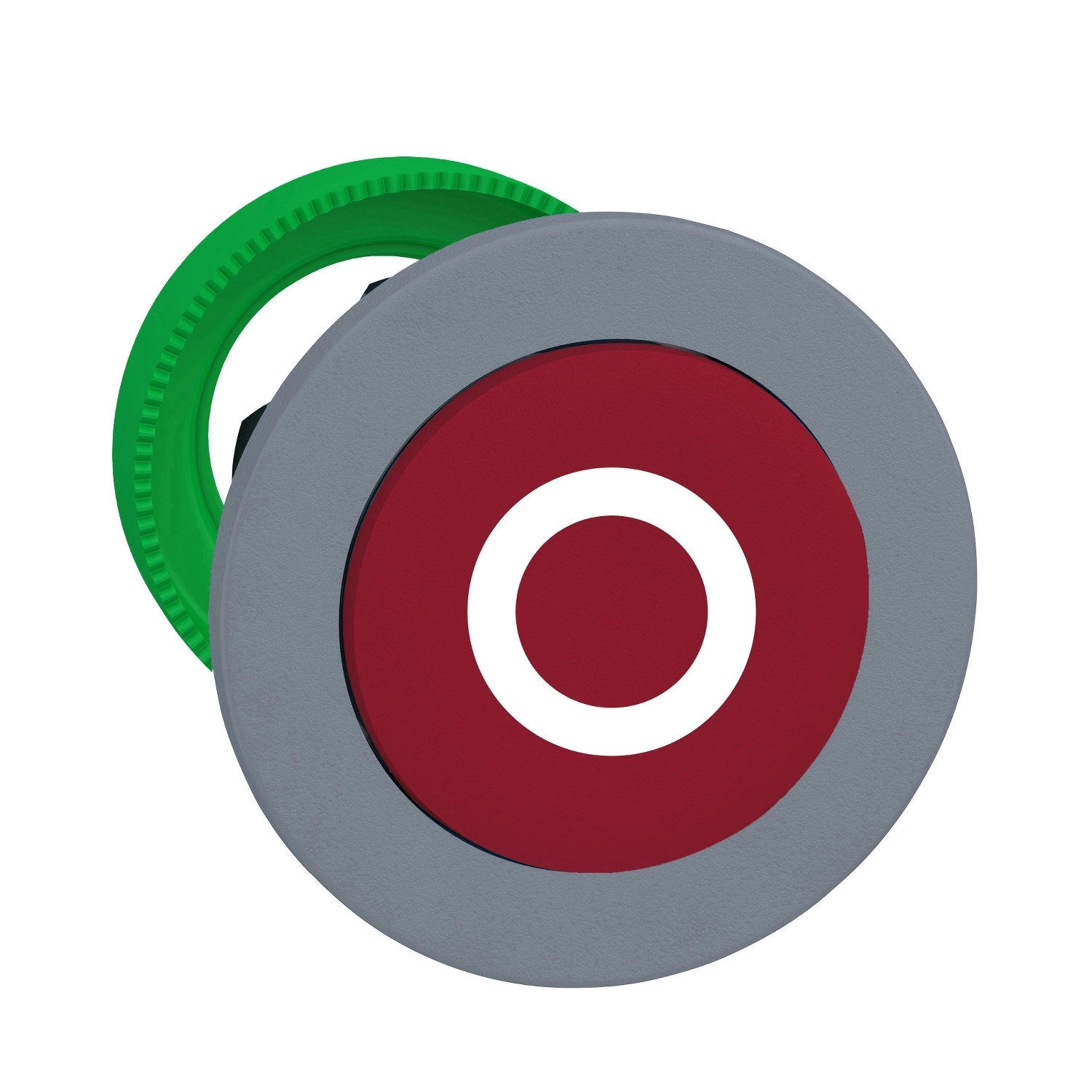

A ZB5FL432C0 kiemelkedő kialakítású piros nyomógomb fehér "O" jelöléssel rendelkezik, amely könnyen felismerhető a kezelők számára akár gyengébb fényviszonyok mellett is. A szürke színű műanyag perem elegáns megjelenést biztosít, miközben tökéletesen illeszkedik az ipari környezetbe. A nyomógomb 30,5 mm-es szerelési átmérővel rendelkezik, így kompatibilis a szabványos ipari kapcsolótelepítési méretekkel. A beépítés-süllyesztett kialakítás (built-in-flush) biztosítja, hogy a gomb ne álljon ki túlságosan a panelből, ezzel csökkentve a véletlen megnyomás kockázatát, ugyanakkor a kiemelkedő (projecting) kialakítás révén könnyen érzékelhető és működtethető marad.
A ZB5FL432C0 rugós visszatérésű (spring return) működési elvvel rendelkezik, amely biztosítja, hogy a gomb automatikusan visszaálljon alaphelyzetbe a megnyomás után. Ez a nyomógomb kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, így sokféle konfigurációban használható. A termék különböző elektromos összetételű kódokkal használható, például C1, C2, C11, C15 és SF1 kódokkal, amelyek különböző érintkező-elrendezéseket tesznek lehetővé a felhasználási igényeknek megfelelően.
A Schneider Electric Harmony XB5 ZB5FL432C0 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik. IP66/IP67 védettségi fokozata kiváló védelmet biztosít por és víz ellen, így a termék mostoha környezeti feltételek mellett is megbízhatóan működik. Az IK03 mechanikai védettségi szint megfelelő védelmet nyújt külső behatásokkal szemben. A nyomógomb -40°C és +70°C közötti környezeti hőmérsékleti tartományban használható, így szélsőséges hőmérsékleti viszonyok között is alkalmazható. Rendkívüli tartósságát jól mutatja a 10 millió ciklusos mechanikai élettartam, amely hosszú távú, megbízható működést garantál.
A termék ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásnak 55°C-on, 0,1 m távolságból. Ütésállósága kiváló: akár 30 gn (18 ms), 50 gn (11 ms) félfél-szinusz hullám gyorsulás, illetve 25 gn (6 ms) 1000 ütés tengelyenként. Rezgésállósága is kiemelkedő: 5 gn (10-500 Hz) és 2 mm csúcstól-csúcsig (2-10 Hz). A termék számos nemzetközi szabványnak megfelel, többek között: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1, és rendelkezik UL és CSA minősítésekkel is.
Schneider Electric Harmony XB5 - ZB5FL432C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Komponens típus: Fej nem-világító nyomógombhoz
Eszköz rövid neve: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Szürke színű műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépítés-süllyesztett
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros kiemelkedő, O (fehér)
Jelzőegység alakja: Kerek
Kiegészítő jellemzők
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 32 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kódja:
C1: <9 érintkező, egyszerű blokk használatával, előlapi szerelés
C2: <9 érintkező, egyszerű és dupla blokk használatával, előlapi szerelés
C11: <3 érintkező, egyszerű blokk használatával, előlapi szerelés
C15: <1 érintkező, egyszerű blokk használatával, előlapi szerelés
SF1: <3 érintkező, egyszerű blokk használatával, előlapi szerelés
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Ütésállóság:
30 gn (időtartam = 18 ms) félfél-szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félfél-szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés tengelyenként az IEC 60068-2-27 szerint
Rezgésállóság:
5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól-csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
Méretek és beszerelés
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
Ajánlott panel kivágás: Ø30,75 mm (Ø30,5 +0,5 / -0 mm) / Ø1,21 in. (Ø1,20 +0,0196 / -0 in.)
