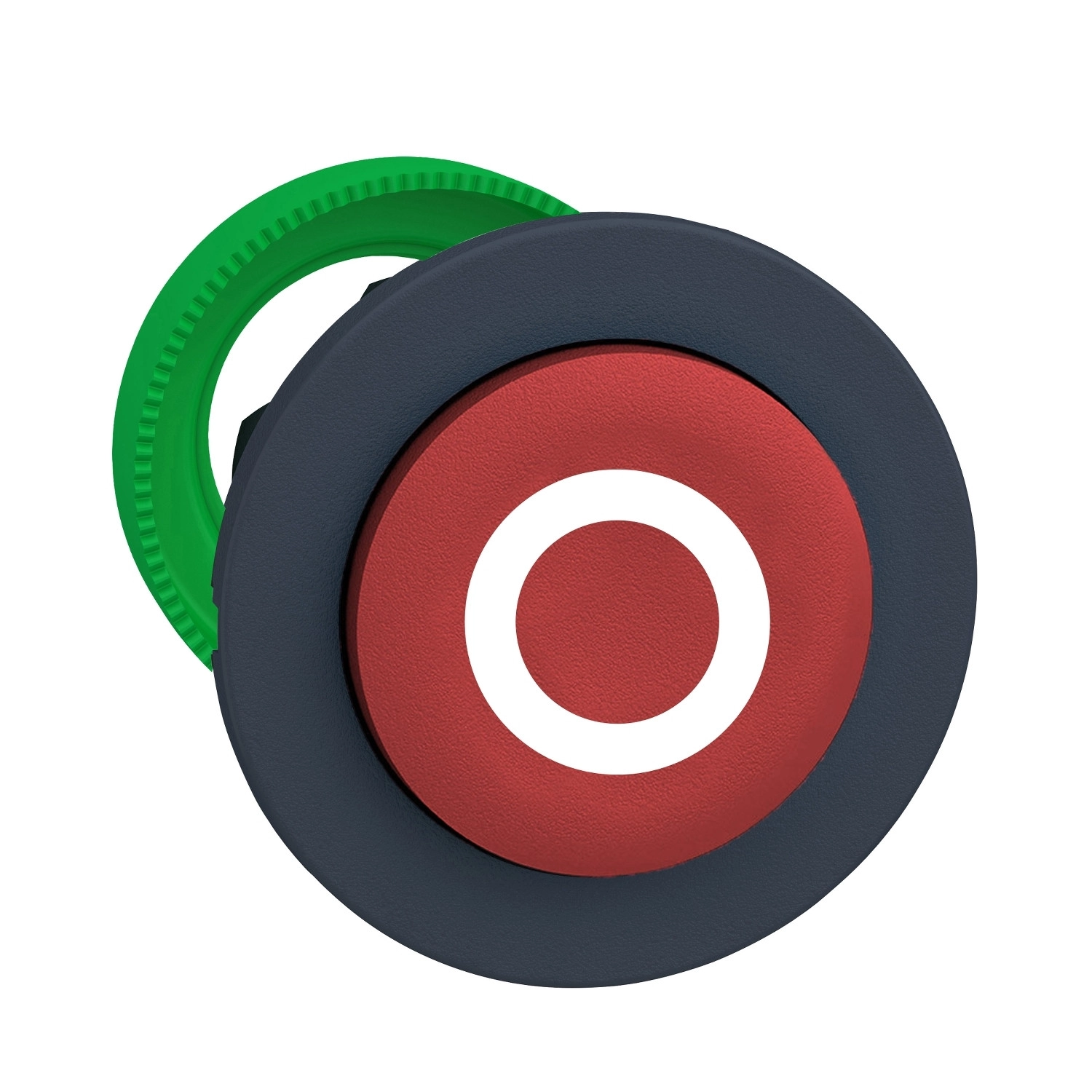

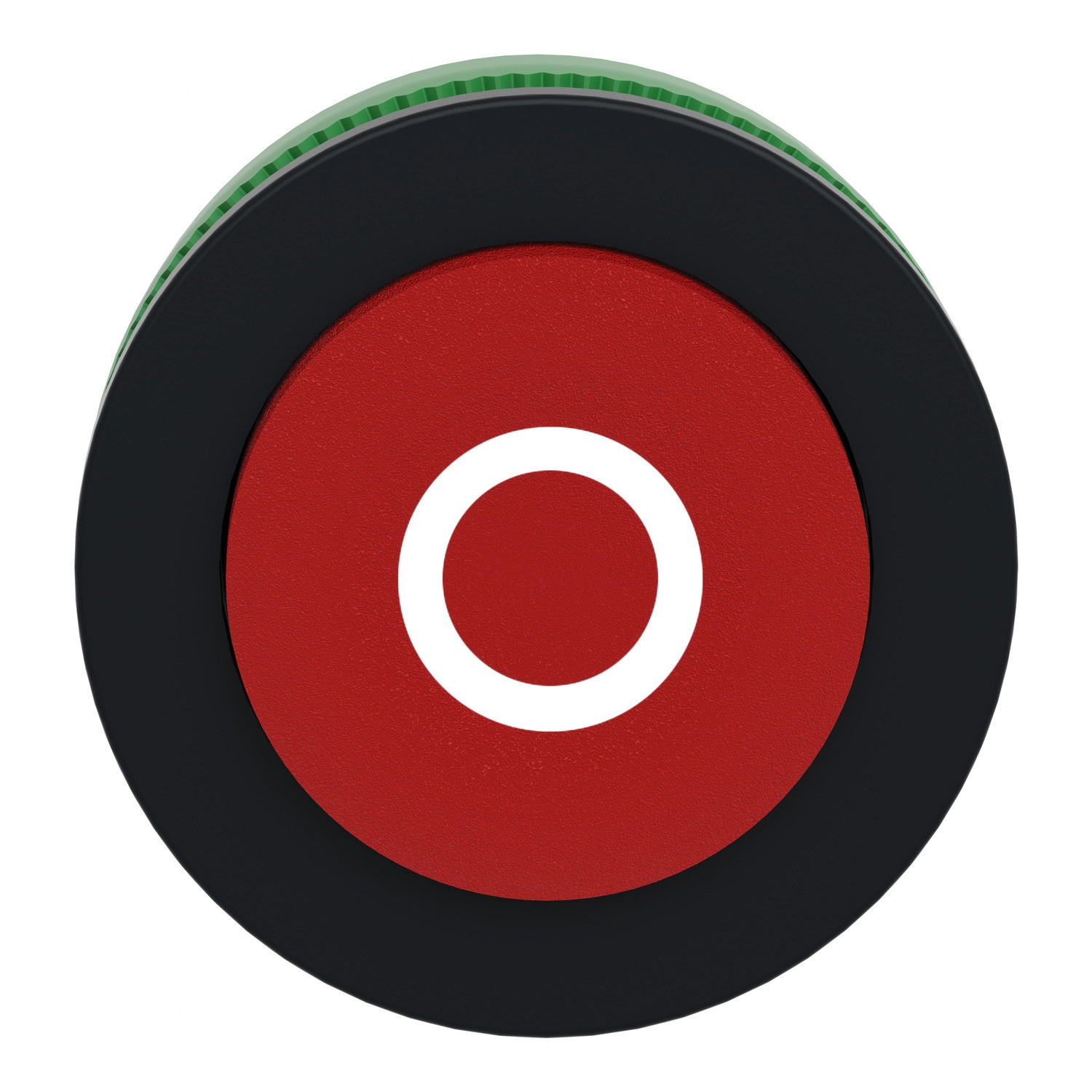

A Schneider Electric Harmony XB5 sorozatú ZB5FL432 modell egy kiváló minőségű, panelbe süllyeszthető nyomógomb fej, amely ipari környezetben való alkalmazásra készült. Ez a 30 mm átmérőjű, piros színű, műanyag kialakítású nyomógomb "O" jelöléssel rendelkezik, amely egyértelmű vizuális visszajelzést biztosít a felhasználók számára a leállítási funkció azonosításához.
A termék a Harmony XB5 termékcsalád része, és nem-világító kivitelű, azaz nem tartalmaz beépített fényforrást. Ennek a típusnak jellemző tulajdonsága a rugós visszatérítésű működés, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszaáll alaphelyzetbe. A nyomógomb fej kiemelkedő profilú, piros színű, fehér "O" jelöléssel, ami kiváló kontrasztot biztosít a könnyű felismerhetőség érdekében.
A ZB5FL432 nyomógomb fej sötétszürke műanyag kerettel rendelkezik, a pontos szerelési átmérője 30,5 mm. A termék beépítési módja süllyesztett (built-in-flush), így tökéletesen illeszkedik a vezérlőpanelbe. Figyelemre méltó a mechanikai tartóssága, amely 10 millió kapcsolási ciklust biztosít, ezáltal hosszú távú, megbízható működést garantál még intenzív használat mellett is. A ZB5FL432 kompatibilis különböző termékekkel, mint például a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ típusokkal, így rugalmasan integrálható meglévő rendszerekbe.
A termék környezeti specifikációi is kiemelkedőek. Széles működési hőmérséklet-tartománya (-40...+70°C) lehetővé teszi extrém körülmények közötti alkalmazását. Védelmi besorolása IP66, IP67, IP69 és IP69K az IEC 60529 és ISO 20653 szabványok szerint, valamint Type 4, 4X, 12 és 13 az UL 50E szerint, ami kiváló védelmet biztosít por, nedvesség és nagynyomású vízsugár ellen. Ez a nyomógomb fej ellenáll akár 7000000 Pa nyomású, 55°C-os nagynyomású mosásnak is 0,1 méteres távolságból, így ideális választás élelmiszeripari, gyógyszeripari vagy más olyan környezetben, ahol rendszeres tisztítás szükséges. Ütésállósága IK03 az IEC 50102 szabvány szerint. A termék megfelel számos nemzetközi szabványnak, beleértve az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1, ISO 21702 és ISO 22196:2011 előírásait, és rendelkezik UL és CSA tanúsítványokkal.
Schneider Electric Harmony XB5 - ZB5FL432 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej nem-világító nyomógombhoz
Eszköz rövid neve: ZB5F
Kompatibilis termékek: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett beépítésű
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Piros, kiemelkedő, O jelöléssel (fehér)
Méretadatok
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 32 mm
Befogási vastagság: 1-6 mm
Műszaki jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 (<9 érintkező egyes blokkok használatával elülső szerelésben), C2 (<9 érintkező egyes és dupla blokkok használatával elülső szerelésben), C11 (<3 érintkező egyes blokkok használatával elülső szerelésben), C15 (<1 érintkező egyes blokkok használatával elülső szerelésben), SF1 (<3 érintkező egyes blokkok használatával elülső szerelésben)
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tartomány tároláshoz: -40...70 °C
Környezeti hőmérséklet tartomány működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szabvány szerint
IP védettségi szint: IP66, IP67, IP69 (IEC 60529), IP69K (ISO 20653), Type 13, 12, 4, 4X (UL 50 E)
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 (IEC 50102)
Tanúsítványok és szabványok
Szabványoknak való megfelelés: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1, ISO 21702, ISO 22196:2011
Termék tanúsítványok: UL, CSA
Mechanikai ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás (IEC 60068-2-27), 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás (IEC 60068-2-27), 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen (IEC 60068-2-27)
Rezgésállóság: 5 gn (f = 10...500 Hz) (IEC 60068-2-6), 2 mm csúcstól csúcsig (f = 2...10 Hz) (IEC 60068-2-6)
