A Schneider Electric Harmony XB5 sorozatú ZB5FK1833C0 világító választókapcsoló fej a minőségi ipari automatizálási rendszerek nélkülözhetetlen eleme. Ez a prémium kategóriás eszköz precíz vezérlést biztosít különböző automatizálási és vezérlőrendszerekben, miközben a beépített LED megvilágítás egyértelmű állapotjelzést nyújt még kedvezőtlen fényviszonyok között is.

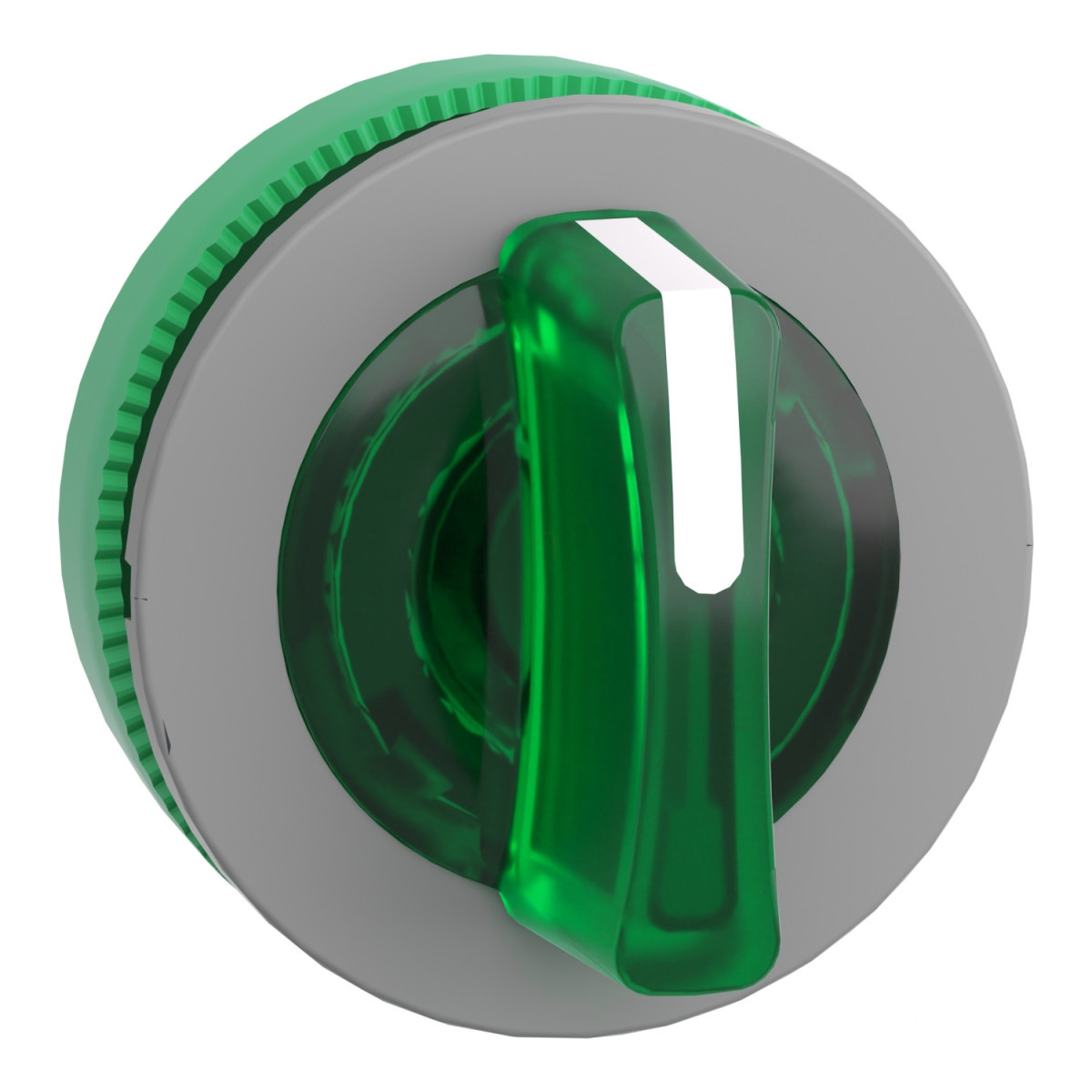

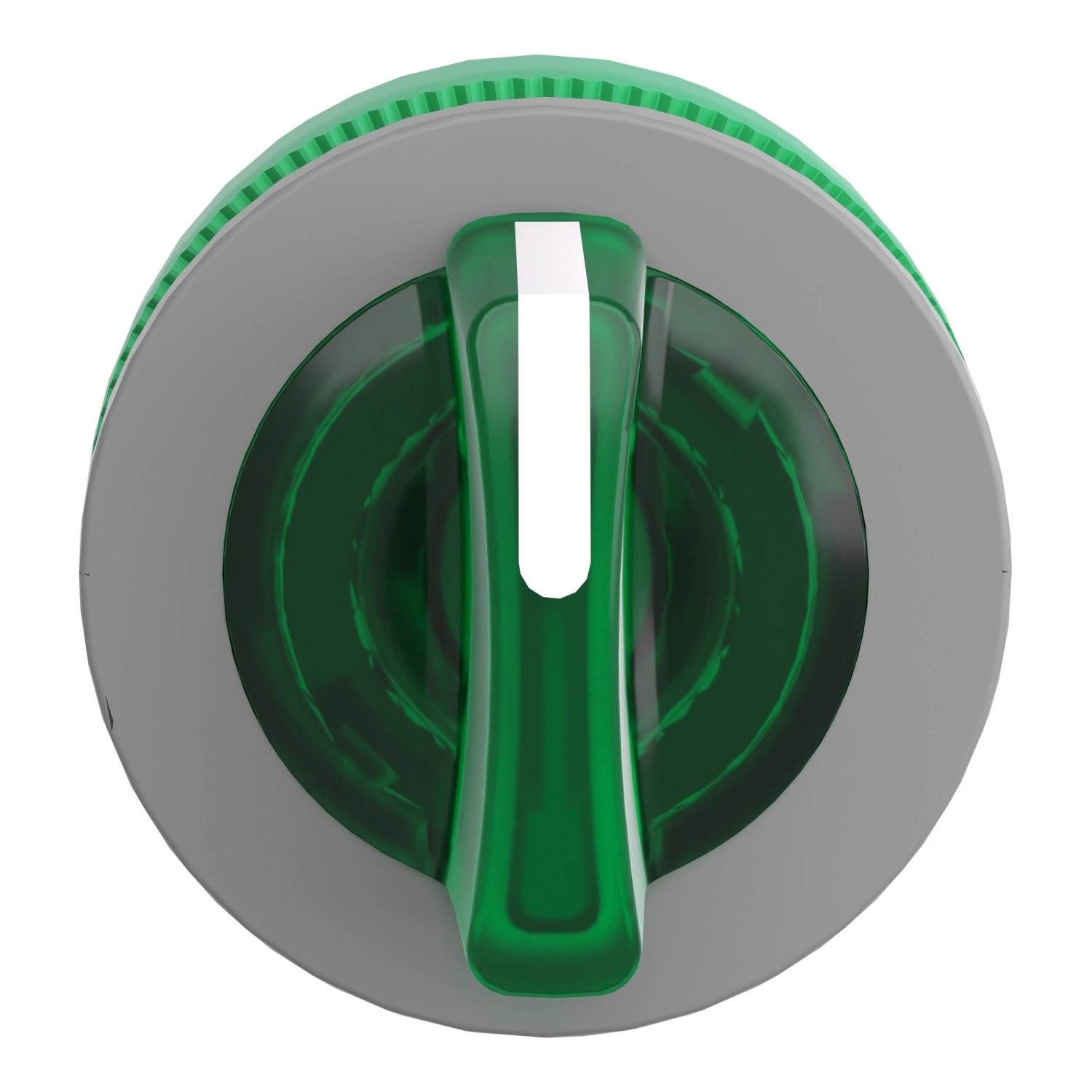

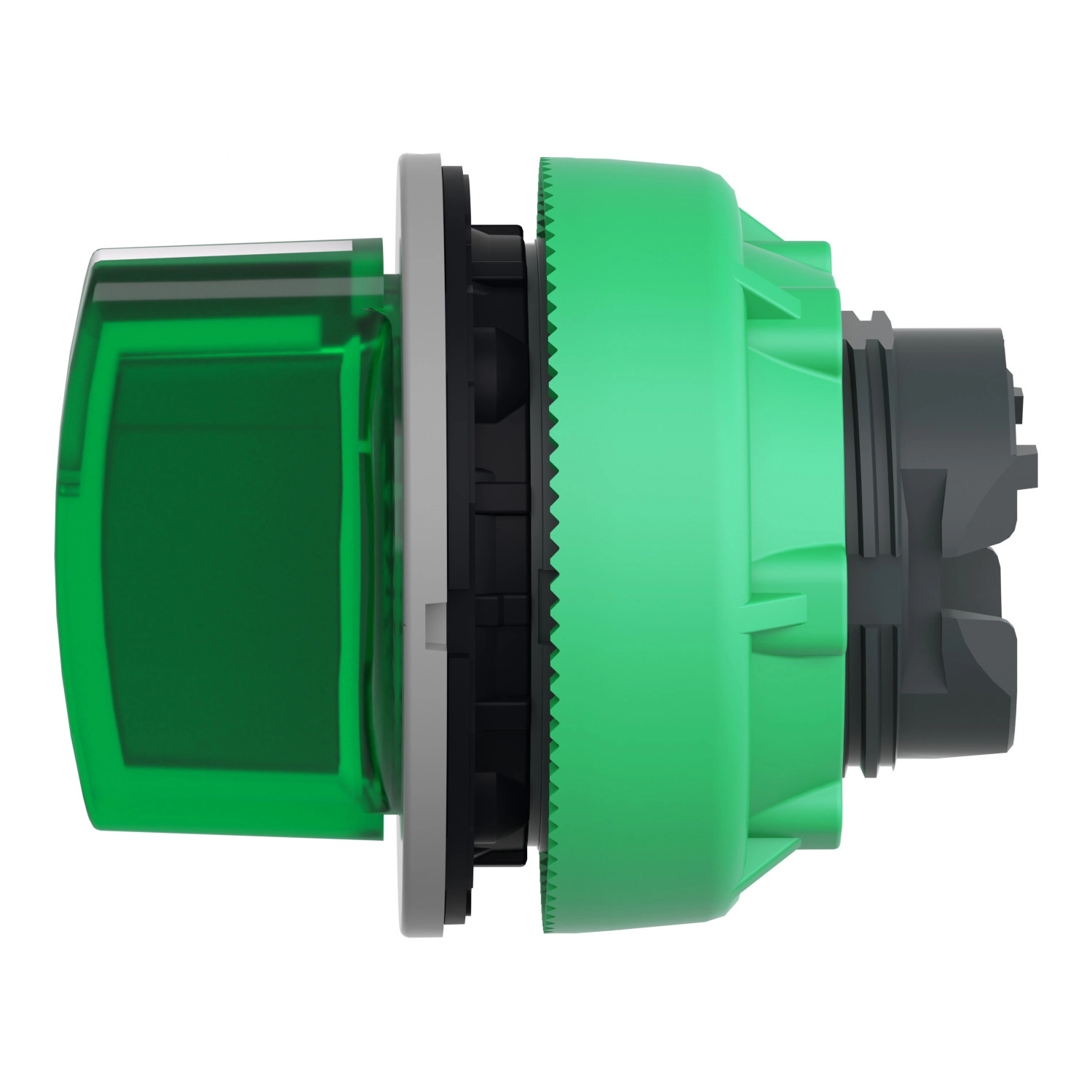

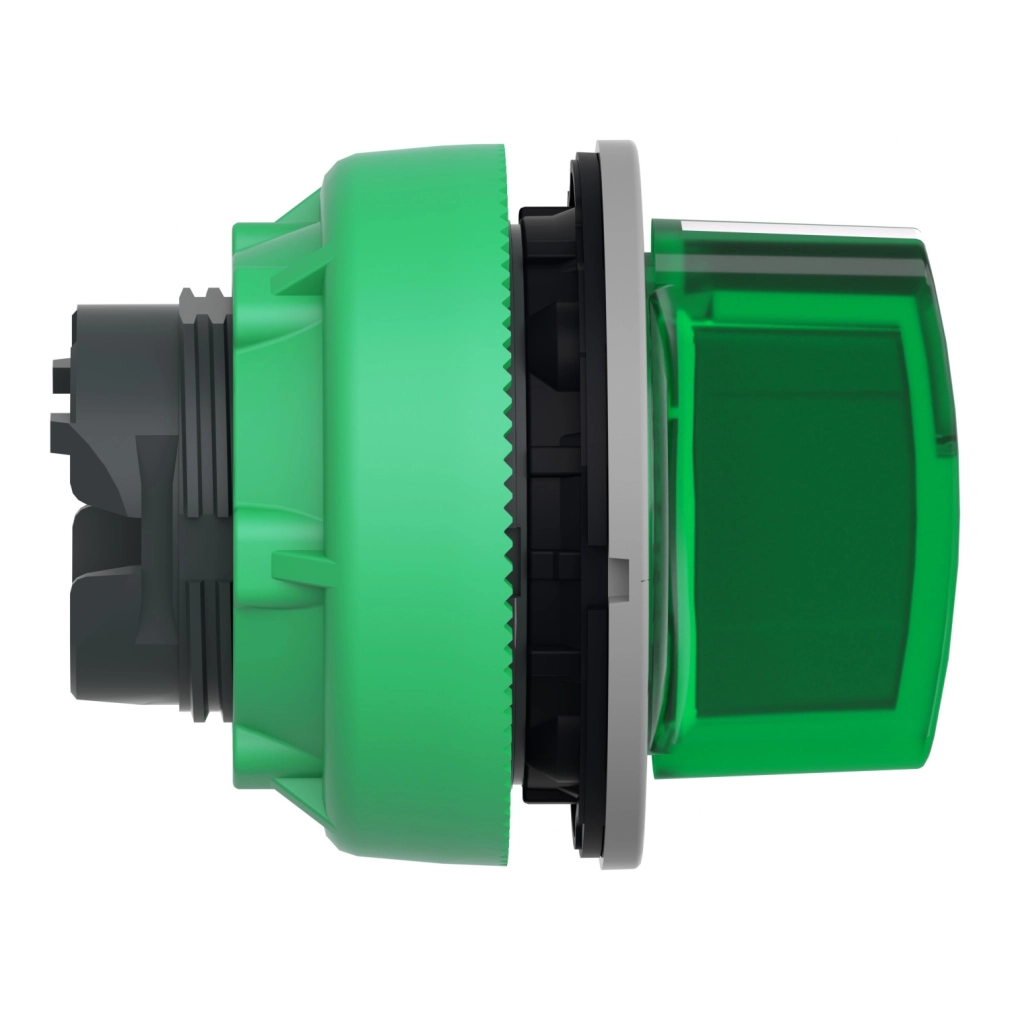

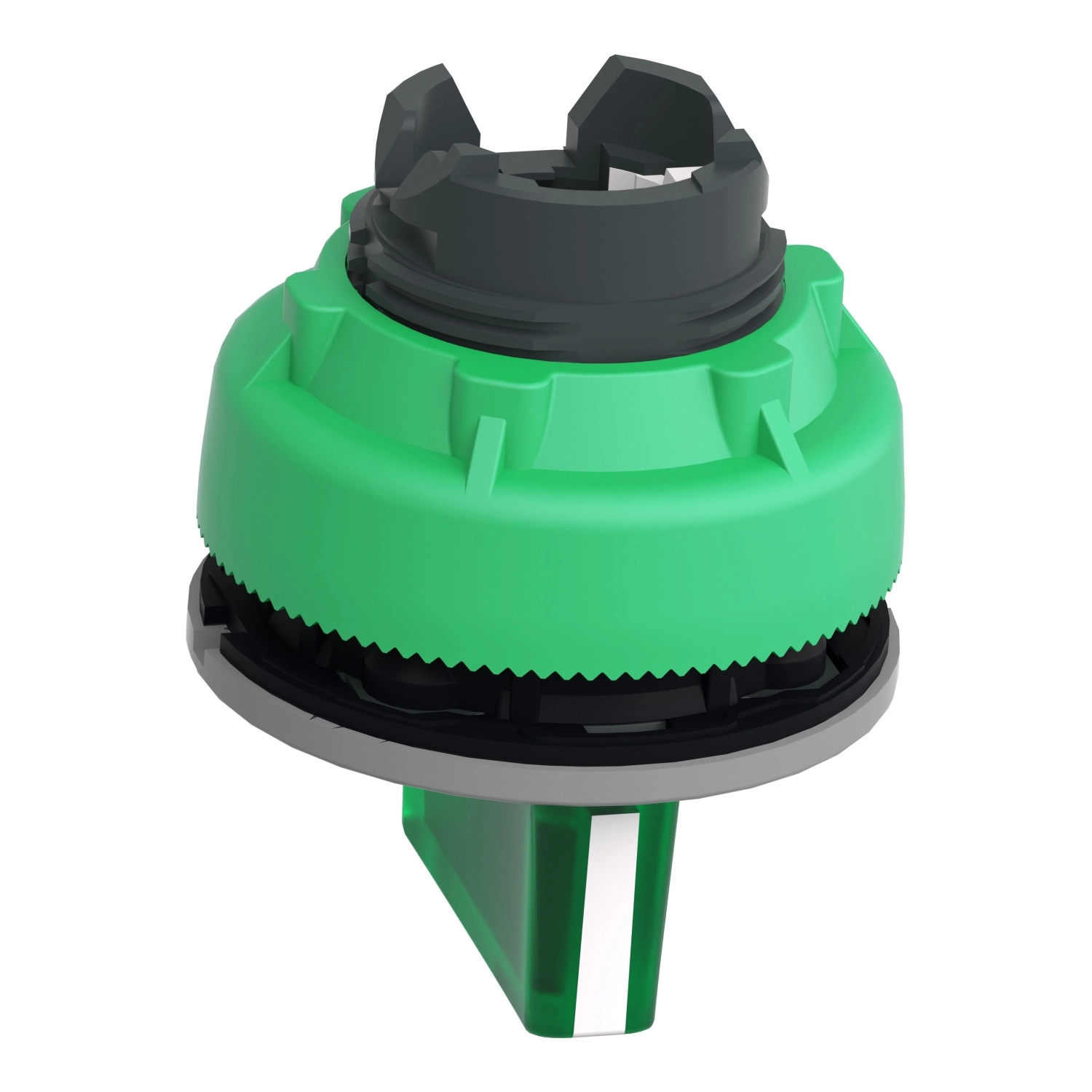

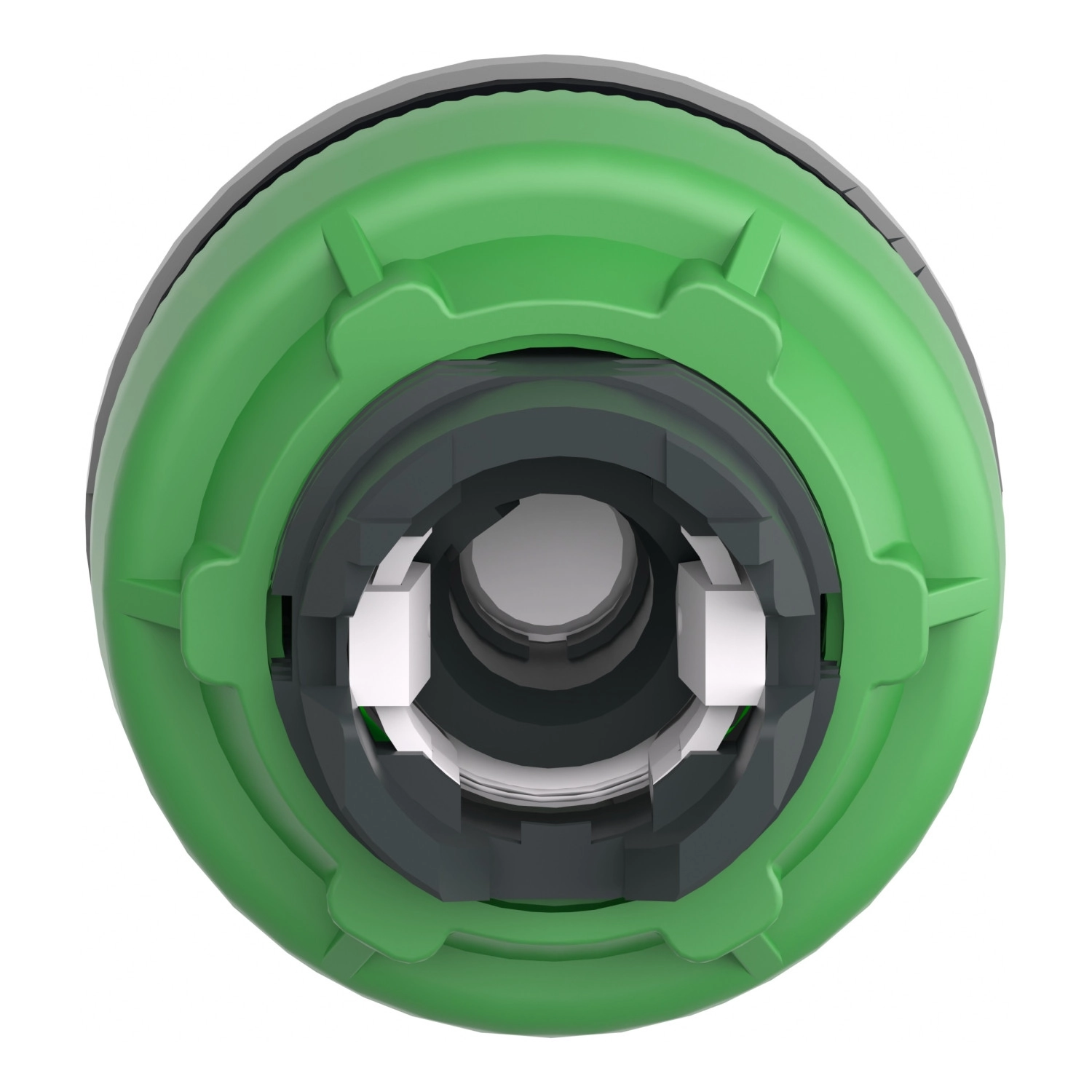

A ZB5FK1833C0 modell egy 30 mm-es standard méretű panelnyílásba illeszthető, szürke műanyag kerettel és zöld fogantyúval rendelkező választókapcsoló fej. A termék három pozíciós működéssel bír, jobbról középre rugós visszatérítéssel, ami ideálissá teszi olyan alkalmazásokban, ahol a kapcsoló automatikus visszaállása szükséges. A kezelőelem 3 pozíciót (+/- 45°) biztosít, így többféle kapcsolási állapot valósítható meg vele. A választókapcsoló fej kompatibilis az univerzális LED-blokkokkal, ami sokoldalú alkalmazhatóságot kínál különböző vezérlőrendszerekben.
A Harmony XB5 sorozatú kapcsolókat kiemelkedő mechanikai tartósság jellemzi, amit az 500 000 kapcsolási ciklus élettartam is bizonyít. A választókapcsoló fej IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és víz ellen, lehetővé téve a kültéri vagy nedves ipari környezetben történő használatot is. A NEMA 13 és NEMA 4X besorolás tovább erősíti a termék védettségi képességeit. Különösen kiemelendő a nagy nyomású mosással szembeni ellenállóképesség (7000000 Pa 55 °C-on, 0,1 m távolságból), valamint az IK03 ütésállóság az IEC 50102 szabvány szerint.
A termék széles működési hőmérséklet-tartománnyal rendelkezik (-40...70 °C), ami szélsőséges környezeti feltételek között is megbízható működést garantál. A ZB5FK1833C0 modell számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 No 14, UL 508, és egyéb releváns előírásoknak. A termék nemzetközi tanúsítványokkal rendelkezik (CSA, DNV, BV, LROS, UL), ami bizonyítja megfelelőségét a szigorú minőségi és biztonsági követelményeknek. A választókapcsoló fej ellenáll a vibrációnak (5 gn 2-500 Hz frekvenciatartományban) és a sokkhatásoknak (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig), ami még a legzordabb ipari környezetben is megbízható működést biztosít.
Schneider Electric Harmony XB5 - ZB5FK1833C0 - panelbe süllyesztett műanyag világító választókapcsoló fej, Ø30, 3 állású, zöld, jobbról vissza., szürke perem műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Terméktípus: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Rövid készüléknév: ZB5
Perem anyaga: Szürke színű műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérésű
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Méretek
Teljes szélesség (CAD): 37 mm
Teljes magasság (CAD): 37 mm
Teljes mélység (CAD): 46 mm
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
Teljesítmény
Mechanikai élettartam: 500000 ciklus
Elektromos összetétel kódja: M3 (max. 4 érintkezős egyes blokkok előlapra szereléshez integrált LED-del)
M6 (max. 2 érintkezős egyes blokkok előlapra szereléshez integrált LED-del és transzformátorral)
M10 (max. 2 érintkezős egyes blokkok előlapra szereléshez integrált LED-del)
MF1 (max. 2 érintkezős egyes blokkok előlapra szereléshez integrált LED-del)
M4 (max. 4 érintkezős egyes és kettős blokkok előlapra szereléshez integrált LED-del)
Környezeti adatok
Védelem: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1
EN/IEC 60947-1
CSA C22.2 No 14
JIS C8201-5-1
EN/IEC 60947-5-4
UL 508
EN/IEC 60947-5-5
JIS C8201-1
Termék tanúsítványok: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listed
Ellenálló képesség
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
