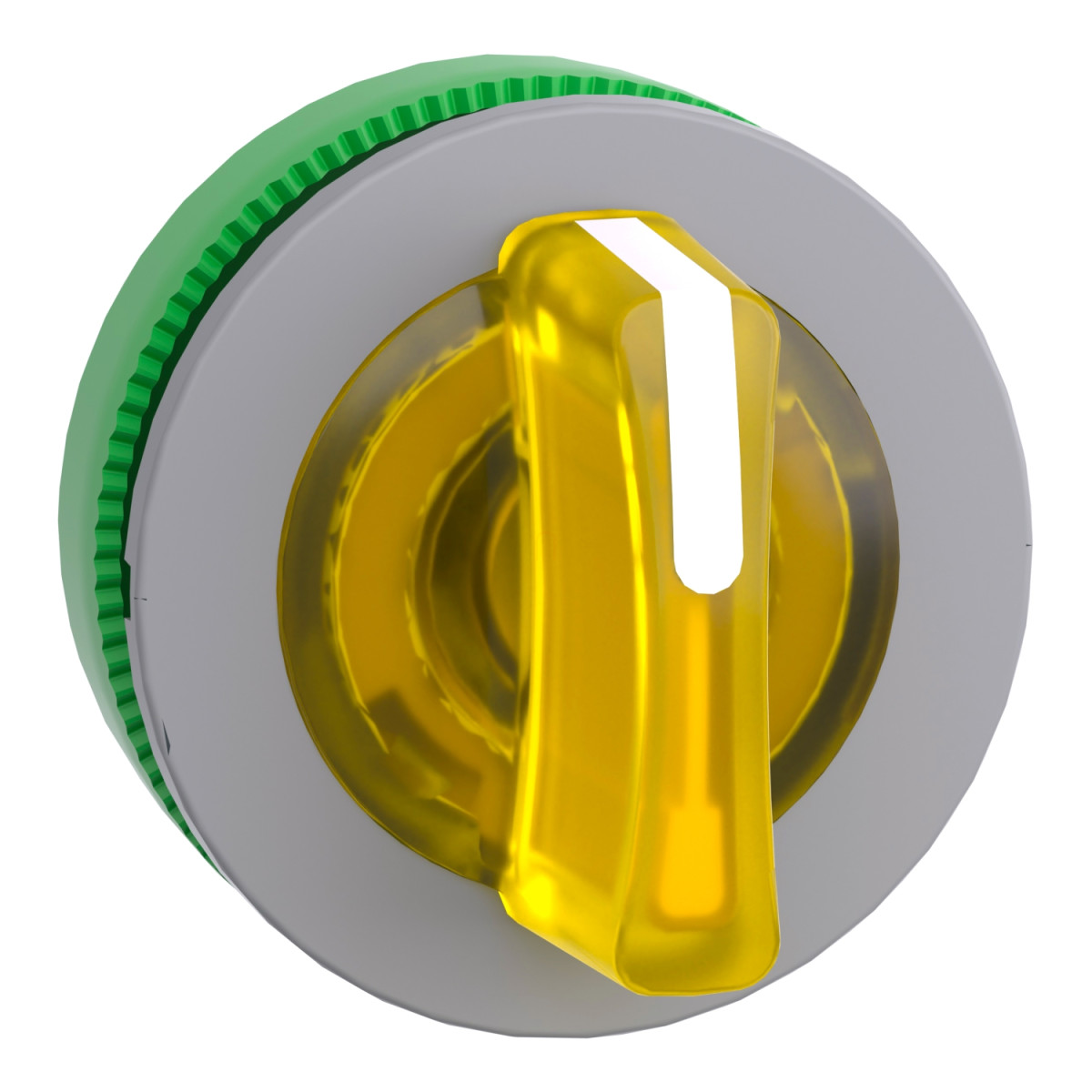

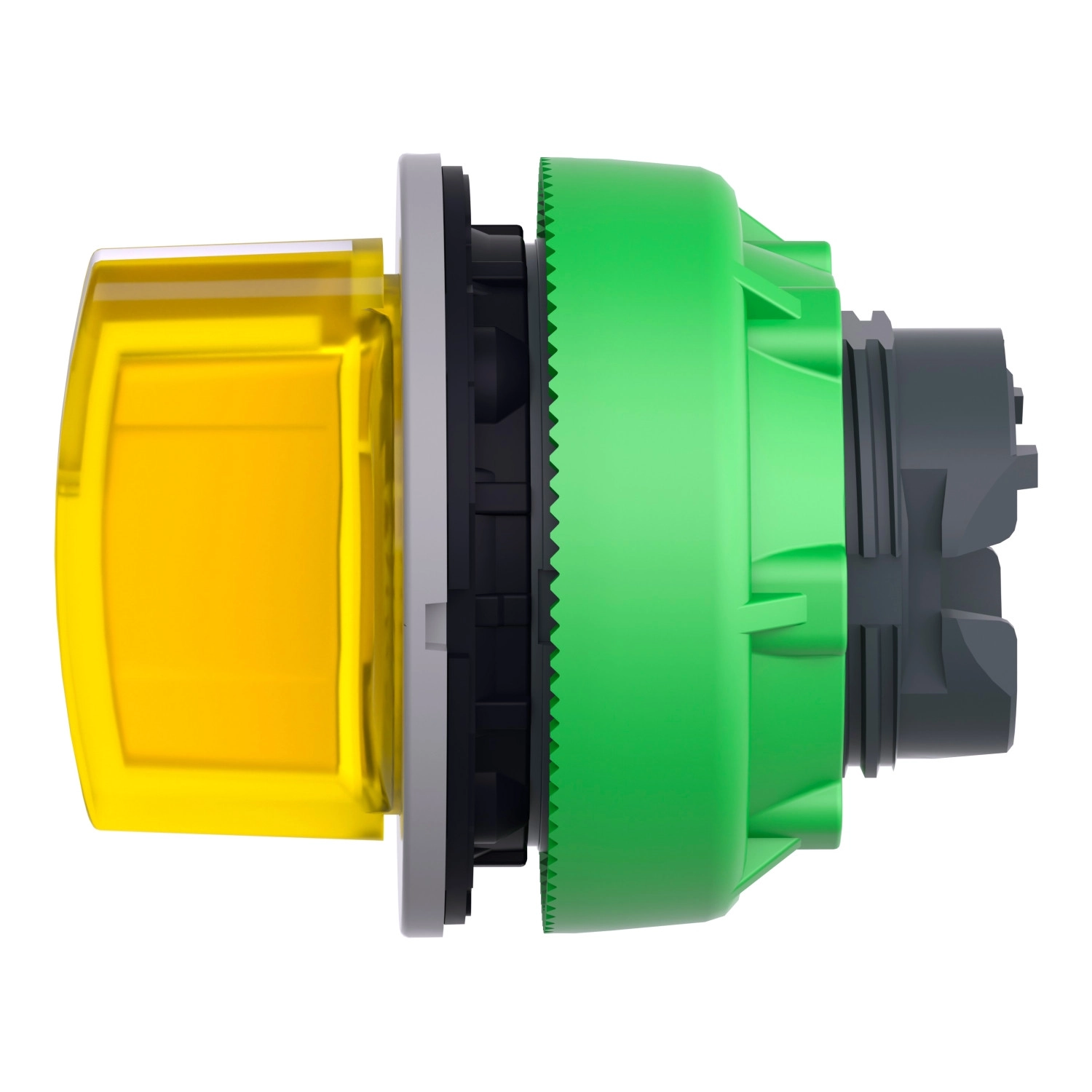

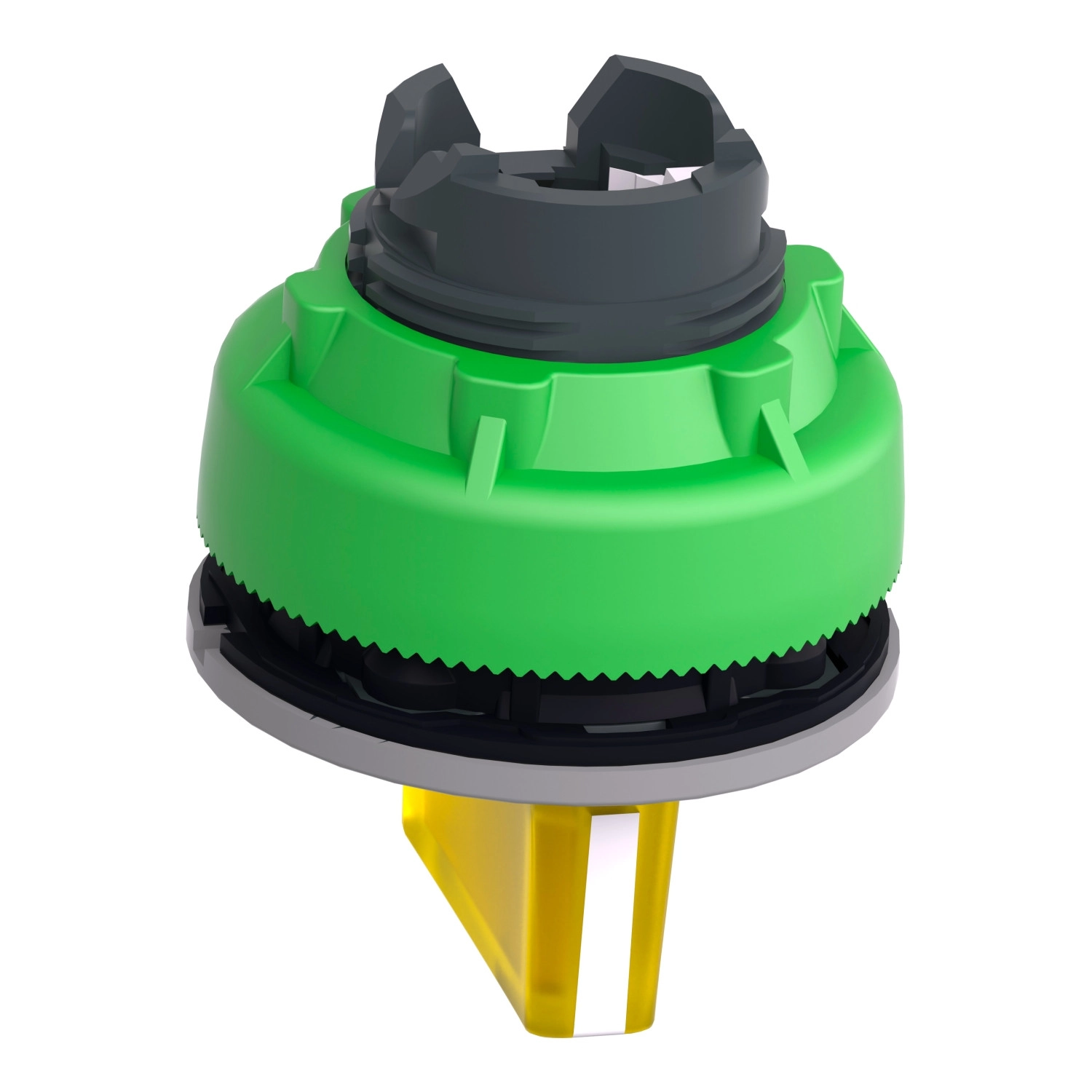

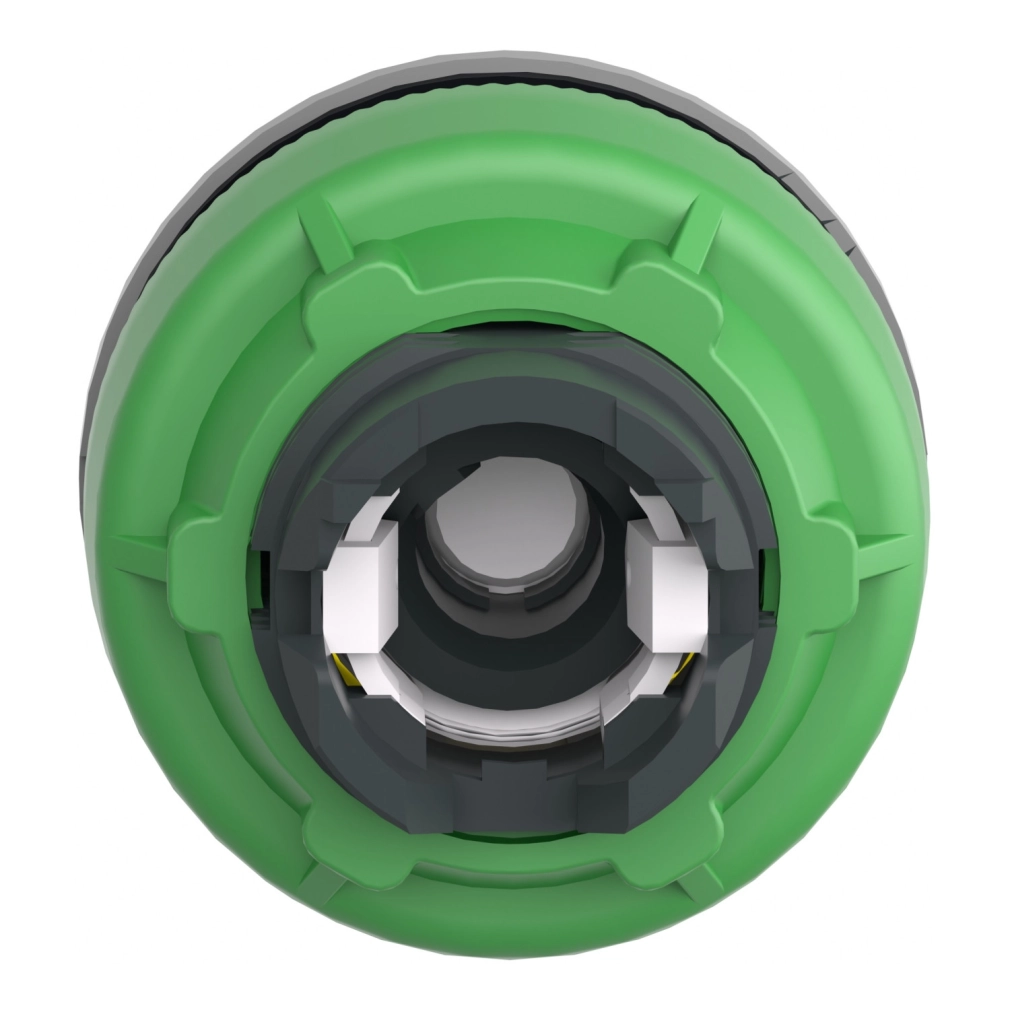

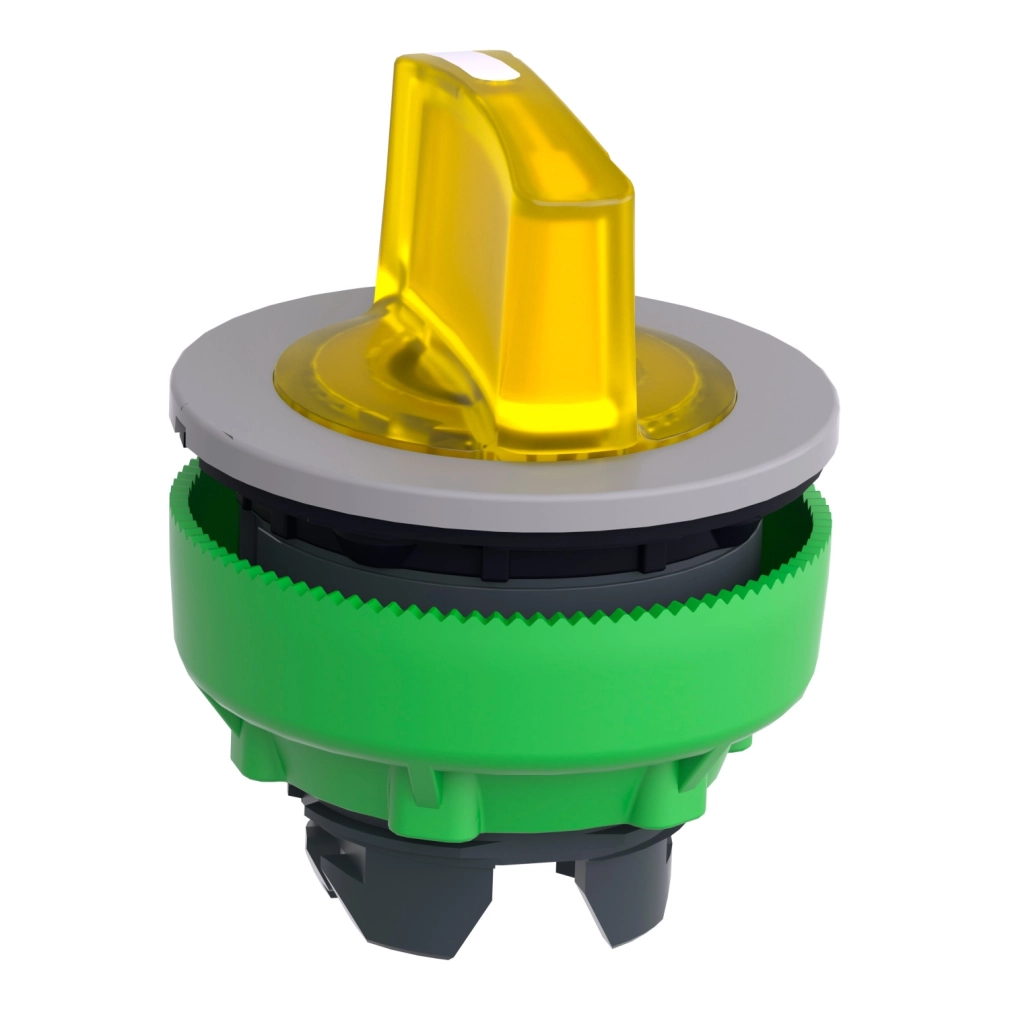

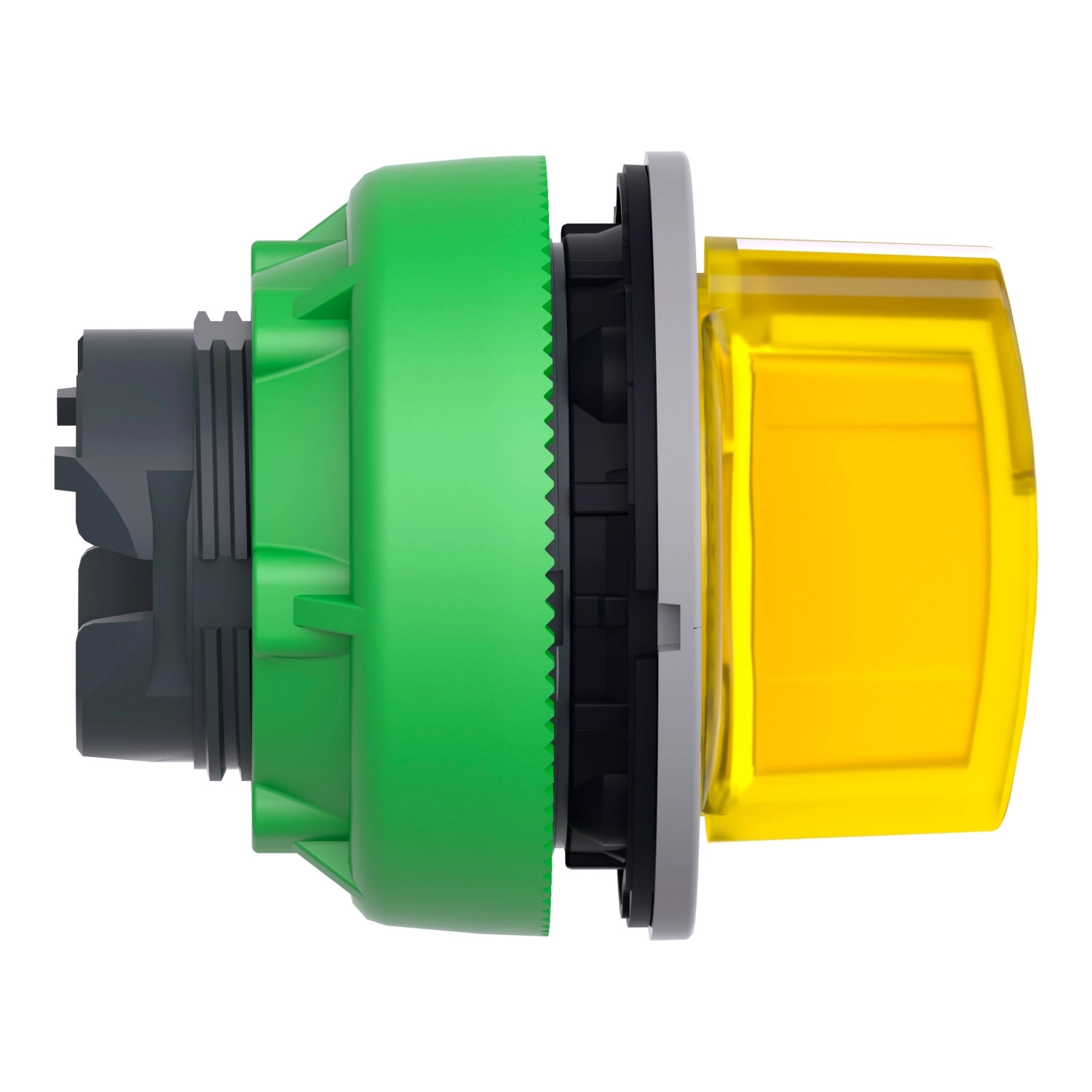

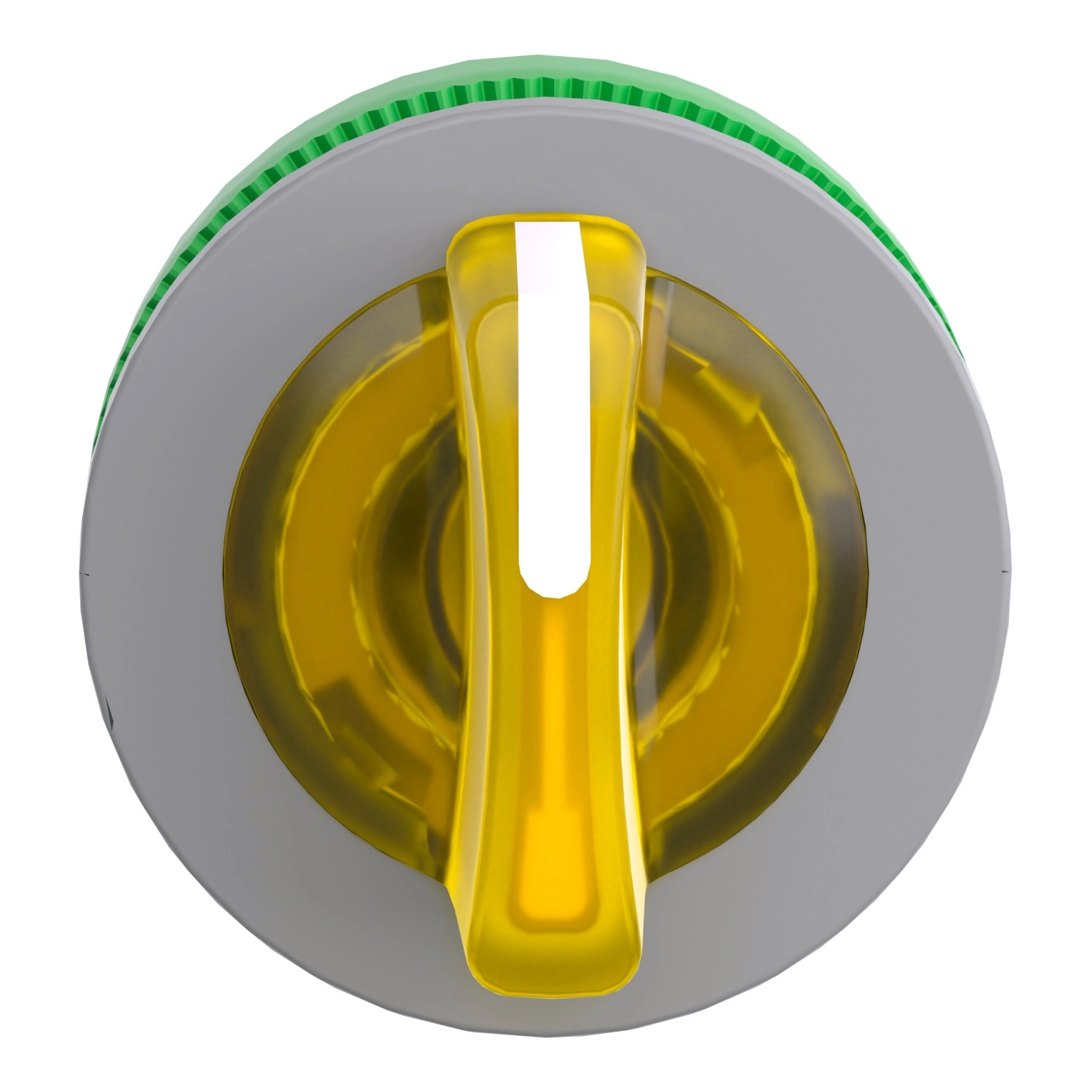

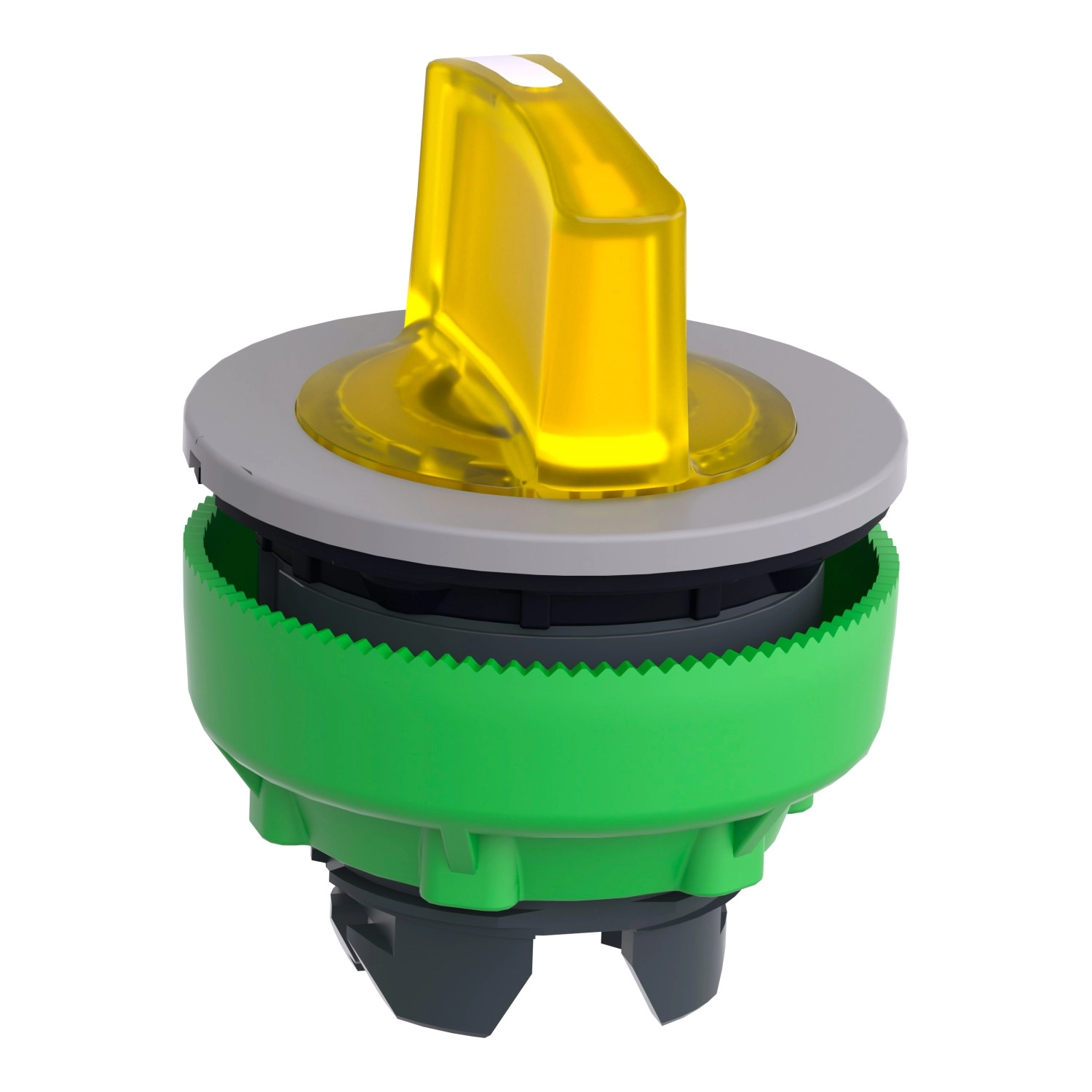

A Schneider Electric Harmony XB5 termékcsalád ZB5FK1583C0 típusszámú világítható választókapcsoló feje egy kiváló minőségű, professzionális ipari vezérlőelem, amely tökéletesen illeszkedik a modern automatizálási és vezérlési alkalmazások követelményeihez. Ez a speciálisan kialakított kapcsolófej univerzális LED-kompatibilitással rendelkezik, ami rendkívül sokoldalúvá teszi különböző vezérlési feladatokhoz.
A ZB5FK1583C0 modell egy 30,5 mm-es szerelőátmérővel rendelkező, panelbe süllyeszthető kivitelű kapcsolófej, amely három pozíciós működéssel és középre visszatérő rugós kialakítással büszkélkedhet. A kapcsoló ±45°-os elfordítással működtethető, és a szabványos sárga fogantyúnak köszönhetően kiváló láthatósággal rendelkezik. A készülékház szürke színű műanyag bevonattal készül, kerek formájú kialakításban, ami nemcsak esztétikus megjelenést kölcsönöz, hanem a funkcionális használatot is elősegíti.
A ZB5FK1583C0 kapcsolófej műszaki paraméterei lenyűgözőek: a termék IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és víz behatolása ellen. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, valamint ellenáll a nagy nyomású (7000000 Pa, 55°C-on) vízsugárnak is 0,1 m távolságból. A mechanikai ütésállóságot tekintve IK03 fokozatú az IEC 50102 szabvány szerint. Ez a kapcsolófej szélsőséges környezeti feltételek között is megbízhatóan működik: -40°C és +70°C közötti hőmérséklet-tartományban használható, tárolható. Az elektromos összeállítási kódok (M3, M6, M10, MF1, M4) különböző érintkezőblokk-konfigurációkat tesznek lehetővé, így az alkalmazási igényeknek megfelelően maximum 4 érintkezővel is használható elől szerelt kivitelben, beépített LED-del.
A Schneider Electric ZB5FK1583C0 választókapcsoló kimagasló mechanikai élettartammal rendelkezik: 500000 működési ciklust garantál, ami hosszú távú, megbízható működést biztosít ipari környezetben is. A termék megfelel a legfontosabb nemzetközi szabványoknak (UL 508, EN/IEC 60947-5-4, JIS C8201-5-1, EN/IEC 60947-1, EN/IEC 60947-5-5, CSA C22.2 No 14, EN/IEC 60947-5-1, JIS C8201-1), és számos nemzetközi tanúsítvánnyal rendelkezik, többek között CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL minősítésekkel. A termék rezgésállósága 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulás mellett is megfelelő az IEC 60068-2-27 szabvány szerint. Ezek a paraméterek kiválóan alkalmassá teszik a terméket ipari, tengeri, vagy más mostoha körülmények között történő alkalmazásokhoz.
Schneider Electric Harmony XB5 - ZB5FK1583C0 - panelbe süllyesztett műanyag világító választókapcsoló fej, Ø30, 3 állású, sárga, középre vissza., szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Világítható választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag színezett szürke
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Oszthatatlan mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre rugós visszatérés
Működtető profilja: Sárga standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: M3 legfeljebb 4 érintkező elöl szerelhető egyes blokkokkal integrált LED-del
M6 legfeljebb 2 érintkező elöl szerelhető egyes blokkokkal integrált LED-del és transzformátorral
M10 legfeljebb 2 érintkező elöl szerelhető egyes blokkokkal integrált LED-del
MF1 legfeljebb 2 érintkező elöl szerelhető egyes blokkokkal integrált LED-del
M4 legfeljebb 4 érintkező elöl szerelhető egyes és dupla blokkokkal integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti adatok
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint
IP67
NEMA védelmi fokozat: NEMA 13
NEMA 4X
Magasnyomású mosó ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
EN/IEC 60947-5-4
JIS C8201-5-1
EN/IEC 60947-1
EN/IEC 60947-5-5
CSA C22.2 No 14
EN/IEC 60947-5-1
JIS C8201-1
Terméktanúsítványok: CSA
DNV
BV
LROS (Lloyds Register of Shipping)
UL listázott
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
Szerelési és méretadatok
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
Panel kivágás ajánlott átmérője: Ø30,75 mm (Ø30,5 +0,5/0 mm) / Ø1,21 in. (Ø1,20 +0,0196/0 in.)
