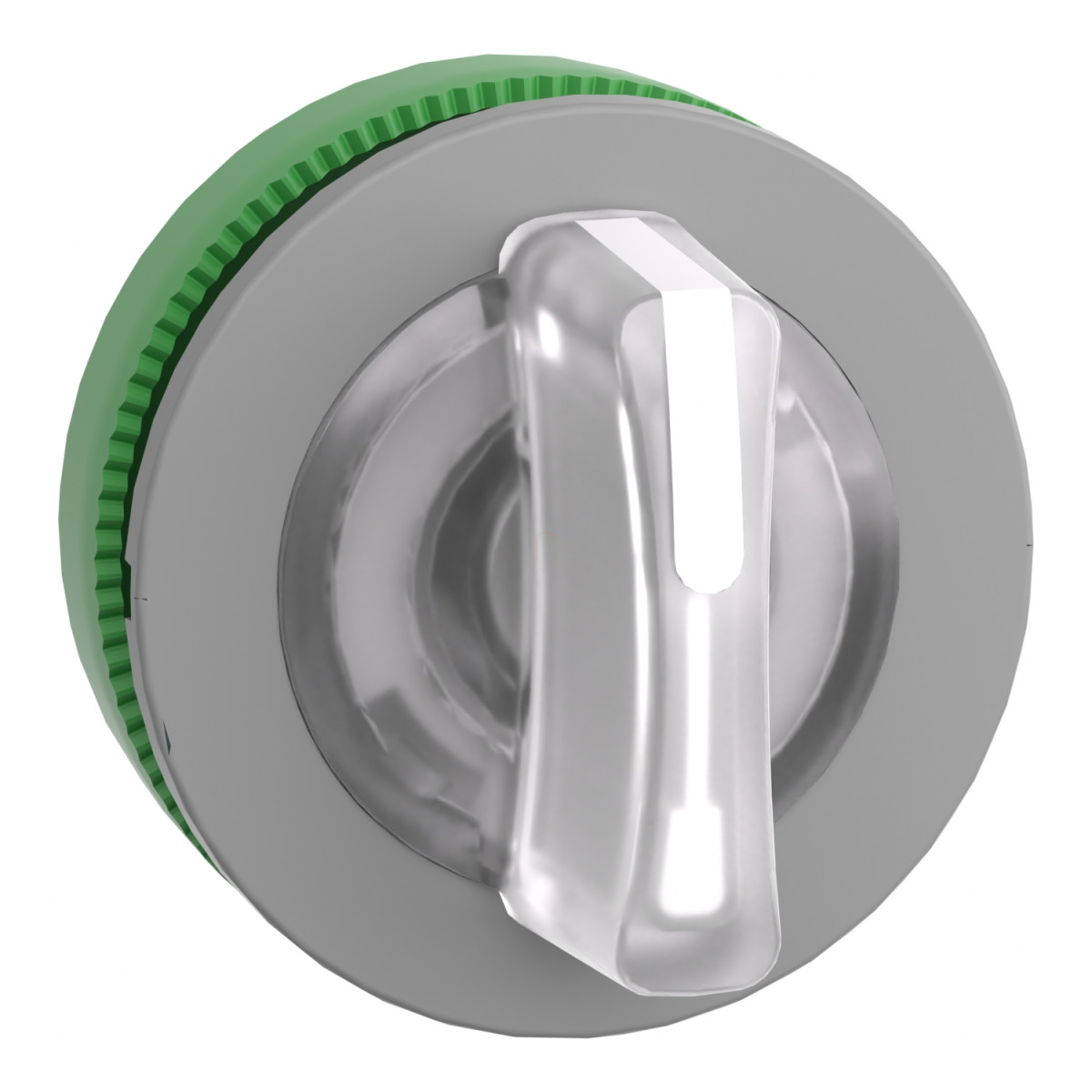

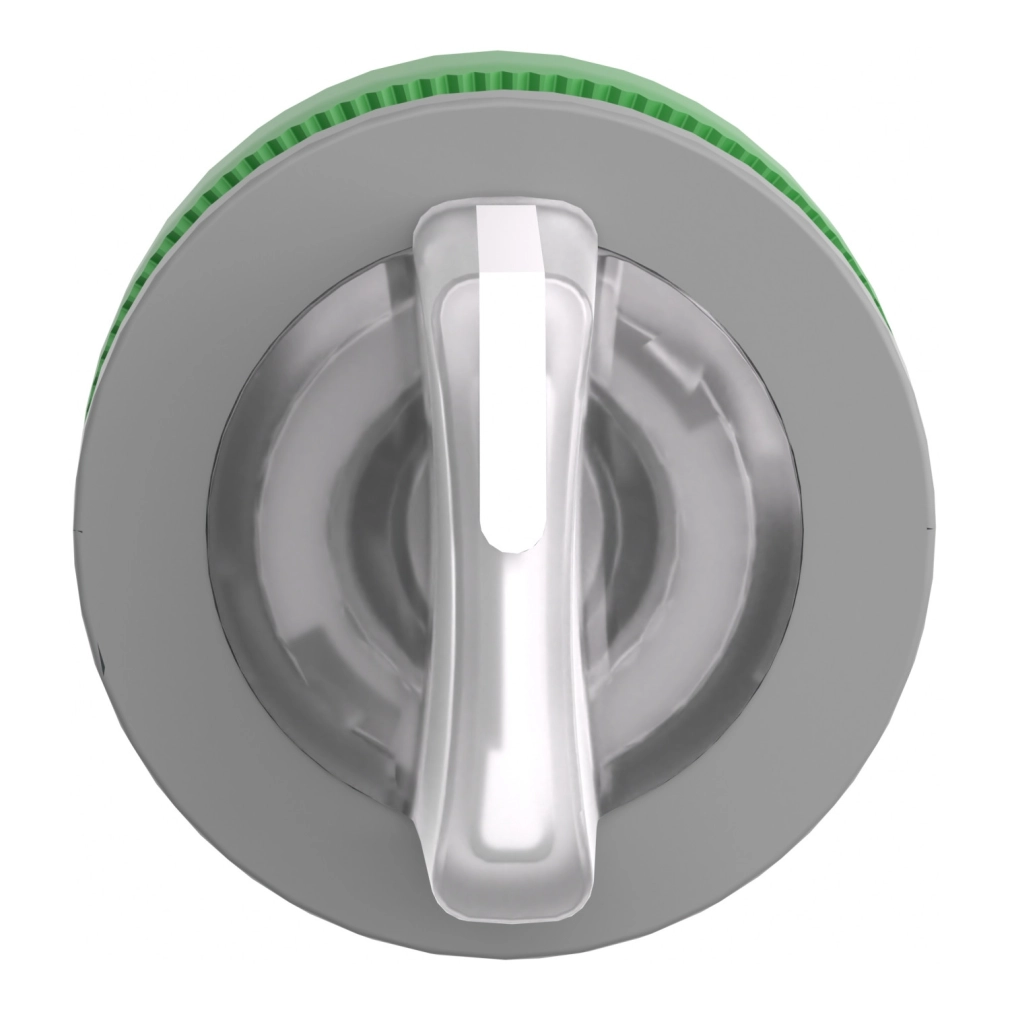

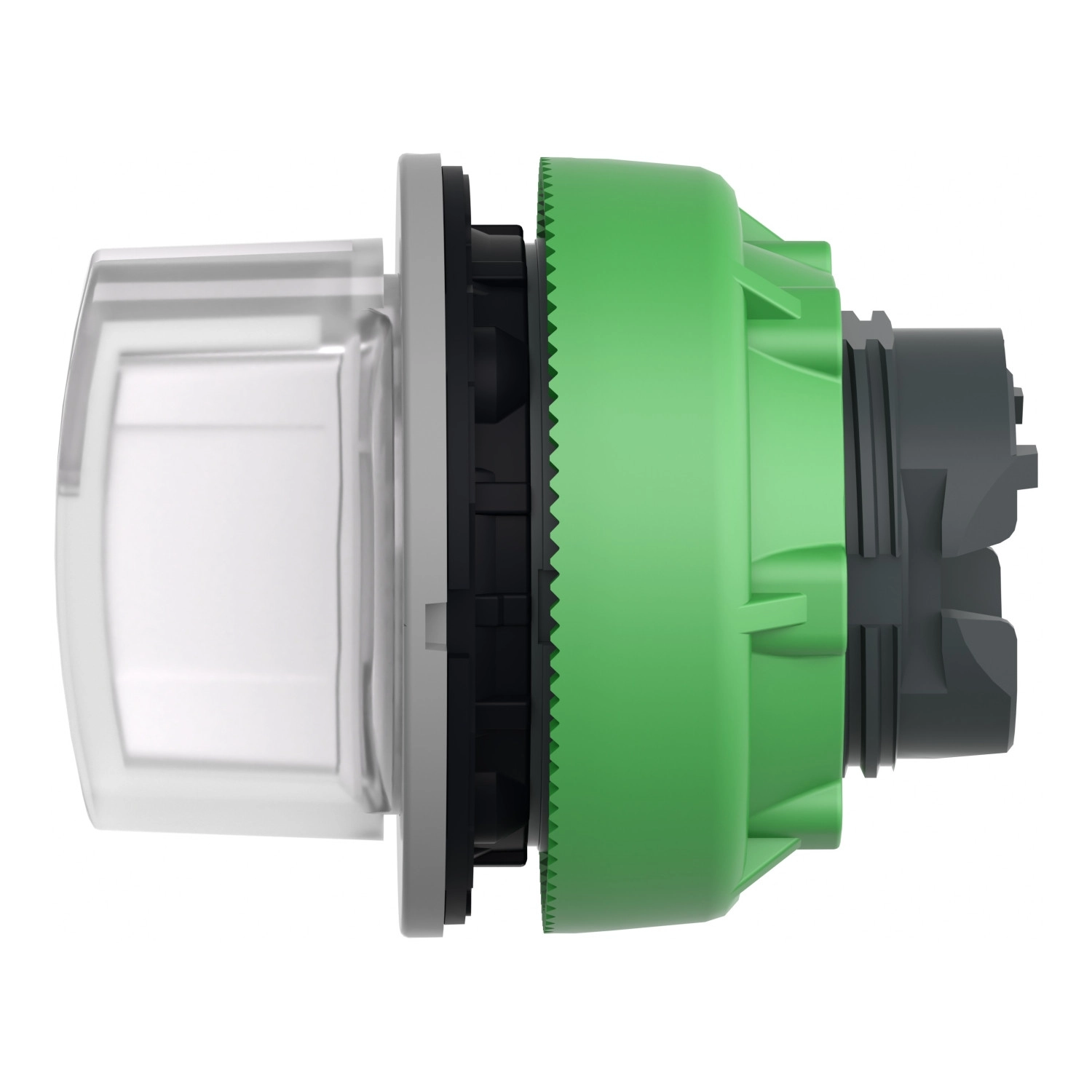

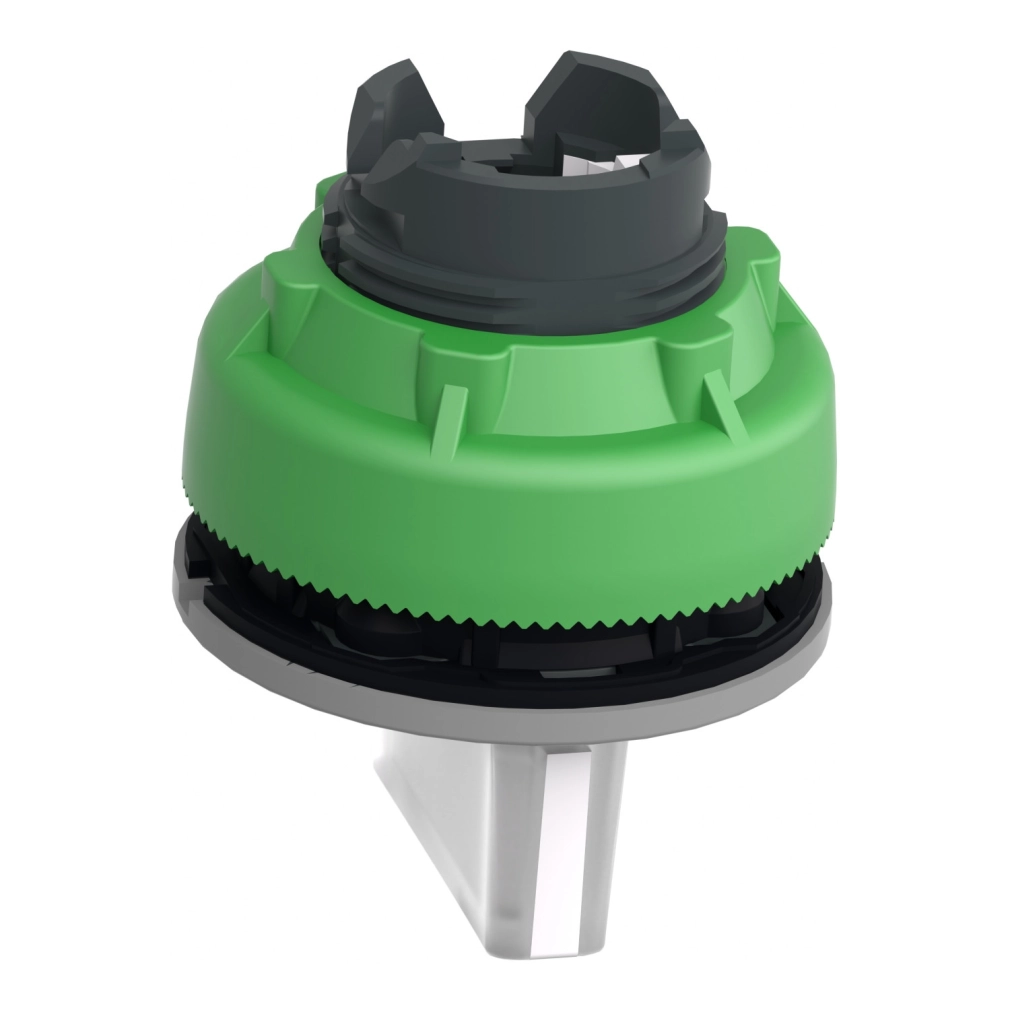

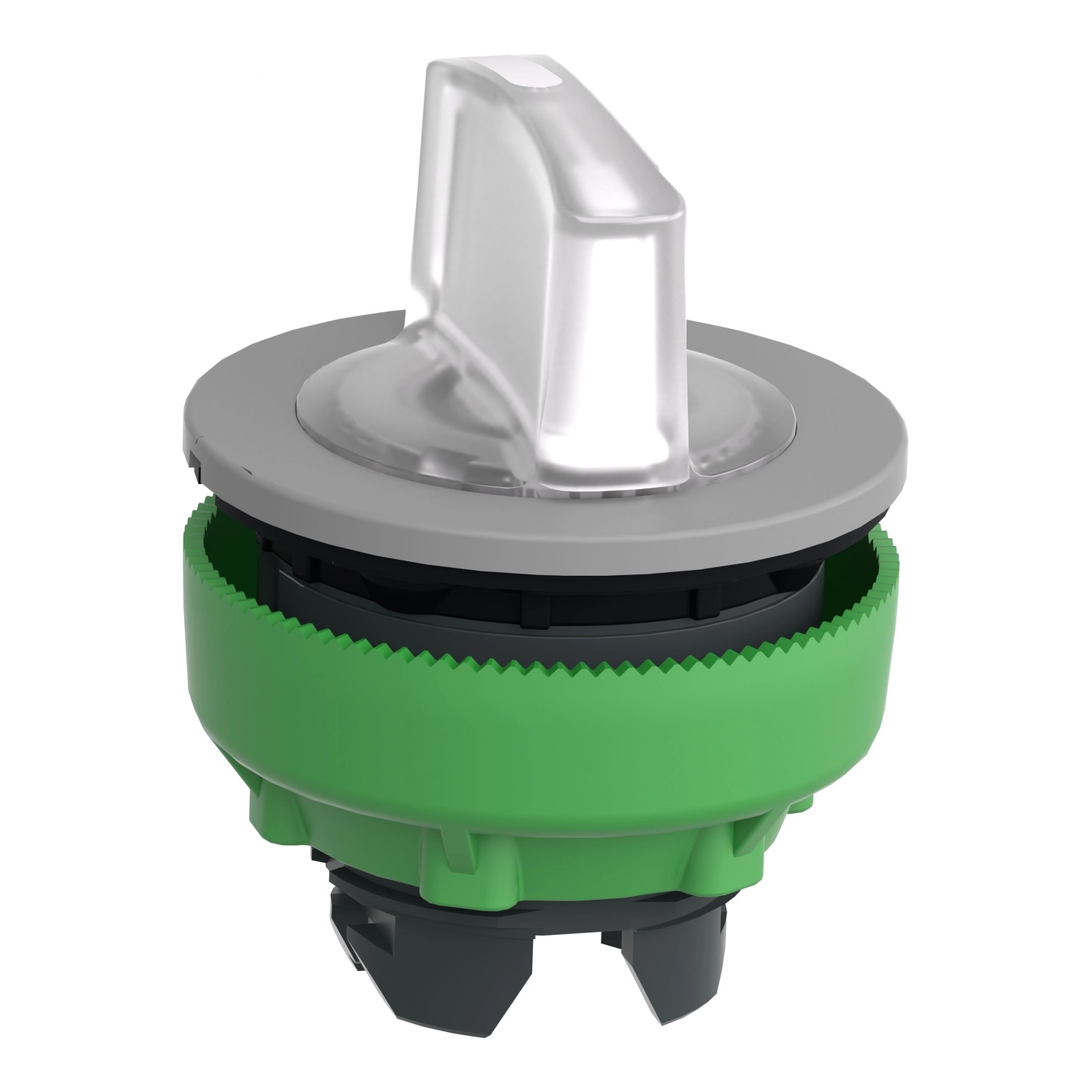

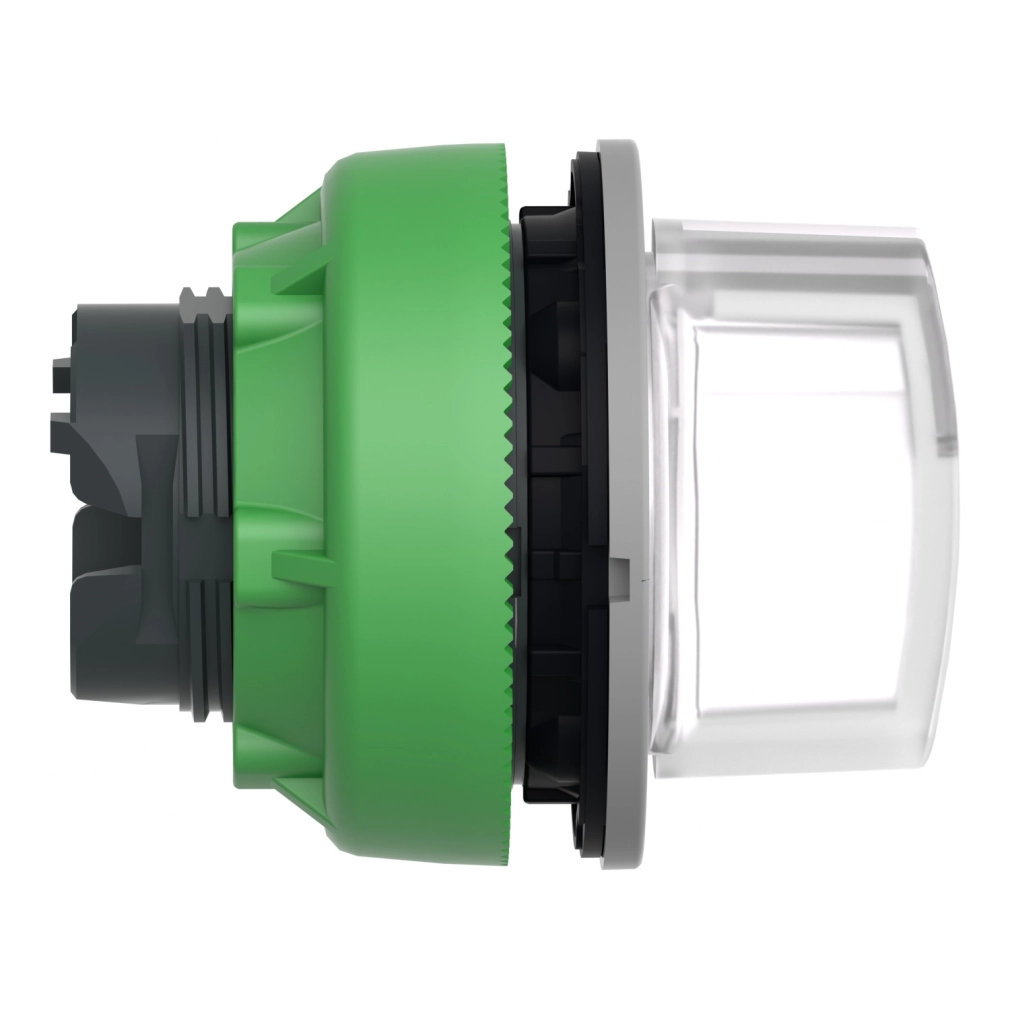

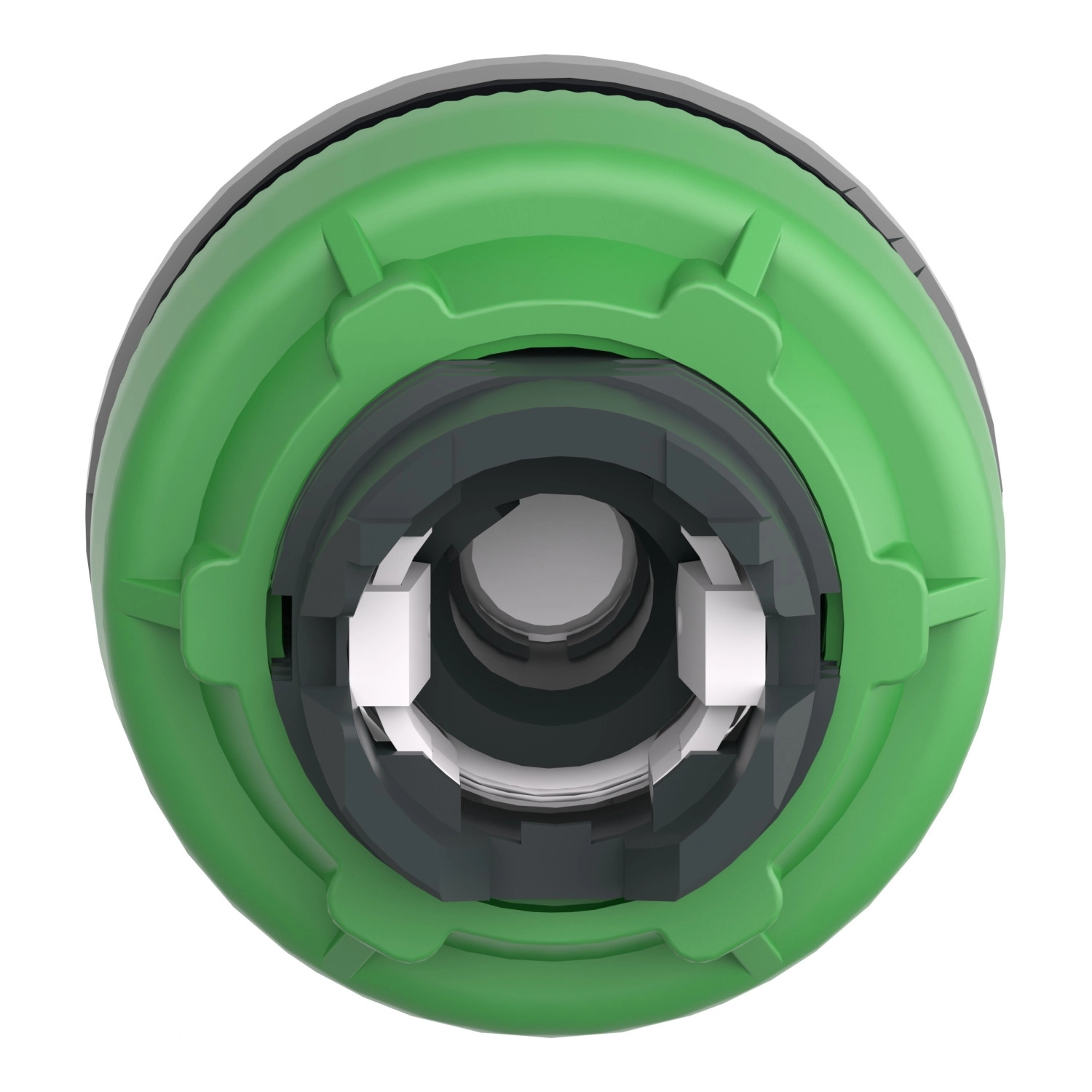

A Schneider Electric Harmony XB5 sorozatú ZB5FK1513C0 típusú világító választókapcsoló fej kiváló minőségű ipari kapcsolóelem, amely megbízhatóságával és tartósságával tűnik ki a piacon. Ez a szürke színű, műanyag peremmel ellátott kapcsolófej fehér standard fogantyúval rendelkezik, amely intuitív kezelhetőséget biztosít a felhasználók számára.
A Harmony XB5 sorozat részeként ez a világító választókapcsoló fej kompatibilis az univerzális LED blokkal, ami sokoldalú felhasználási lehetőségeket biztosít. A termék 3 pozíciós kapcsolási funkcióval rendelkezik, +/- 45° elfordítási szöggel, valamint középre visszatérő rugós mechanizmussal, ami biztonsági szempontból ideális megoldássá teszi olyan alkalmazásokban, ahol a kapcsoló alaphelyzetbe való automatikus visszatérése követelmény. A kapcsolófej süllyesztett kivitelű (built-in-flush), 30,5 mm-es rögzítési átmérővel, ami szabványos méretű furaton történő szerelést tesz lehetővé.
A ZB5FK1513C0 választókapcsoló fej kiemelkedő műszaki paraméterekkel rendelkezik. Az IP védettségi szintje IP66 és IP67 az IEC 60529 szabvány szerint, ami kiváló por- és vízvédelmet biztosít. Emellett megfelel a NEMA 13 és NEMA 4X besorolásnak is, valamint ellenáll a nagynyomású mosásnak (7000000 Pa 55°C-on, 0,1 m távolságból). Ütésállósága IK03 az IEC 50102 szabvány szerint. A termék széles üzemeltetési hőmérséklettartománnyal rendelkezik: -40°C-tól +70°C-ig használható, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál.
A Schneider Electric ZB5FK1513C0 választókapcsoló mechanikai tartóssága kiemelkedő, 500.000 kapcsolási ciklust képes elviselni meghibásodás nélkül. Különféle elektromos összeállítási kódokkal használható (M3, M6, M10, MF1, M4), amelyek különböző érintkezőkonfigurációkat tesznek lehetővé. Ezek között megtalálható például az M3 kód, amely akár 4 érintkező használatát teszi lehetővé egyes blokkok használatával előlapi szerelés esetén integrált LED-del. A termék rugalmas telepíthetőségét segíti, hogy csavaros kapocsterminálokkal, plug-in csatlakozókkal vagy Faston csatlakozókkal egyaránt használható. A szerelési útmutatóban részletezett méretek és a panel kivágási méretei precíz beépítést tesznek lehetővé.
A ZB5FK1513C0 választókapcsoló fej számos iparági szabványnak és tanúsítványnak megfelel, beleértve az UL 508, EN/IEC 60947-1, EN/IEC 60947-5-5, CSA C22.2 No 14, EN/IEC 60947-5-4, EN/IEC 60947-5-1, JIS C8201-5-1 és JIS C8201-1 szabványokat. Rendelkezik CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal is. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, ami ipari környezetben való használathoz elengedhetetlen. Ideális választás vezérlőpanelekbe, gépi berendezésekbe, automatizált gyártósorokba vagy bármely olyan alkalmazásba, ahol magas minőségű, megbízható kapcsolóelemre van szükség.
Schneider Electric Harmony XB5 - ZB5FK1513C0 - panelbe süllyesztett műanyag világító választókapcsoló fej, Ø30, 3 állású, fehér, középre vissza., szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke színre galvanizált
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel
Minimális rendelési mennyiség: 1 db
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profil: Fehér standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összetételi kód: M3 maximum 4 érintkezőhöz, egyes blokkok használatával előlapi szerelés esetén integrált LED-del
M6 maximum 2 érintkezőhöz, egyes blokkok használatával előlapi szerelés esetén integrált LED-del és transzformátorral
M10 maximum 2 érintkezőhöz, egyes blokkok használatával előlapi szerelés esetén integrált LED-del
MF1 maximum 2 érintkezőhöz, egyes blokkok használatával előlapi szerelés esetén integrált LED-del
M4 maximum 4 érintkezőhöz, egyes és dupla blokkok használatával előlapi szerelés esetén integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeléshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint
IP67
NEMA védettségi szint: NEMA 13
NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi szint: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
EN/IEC 60947-1
EN/IEC 60947-5-5
CSA C22.2 No 14
EN/IEC 60947-5-4
EN/IEC 60947-5-1
JIS C8201-5-1
JIS C8201-1
Termék tanúsítványok: CSA
DNV
BV
LROS (Lloyds Register of Shipping)
UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
