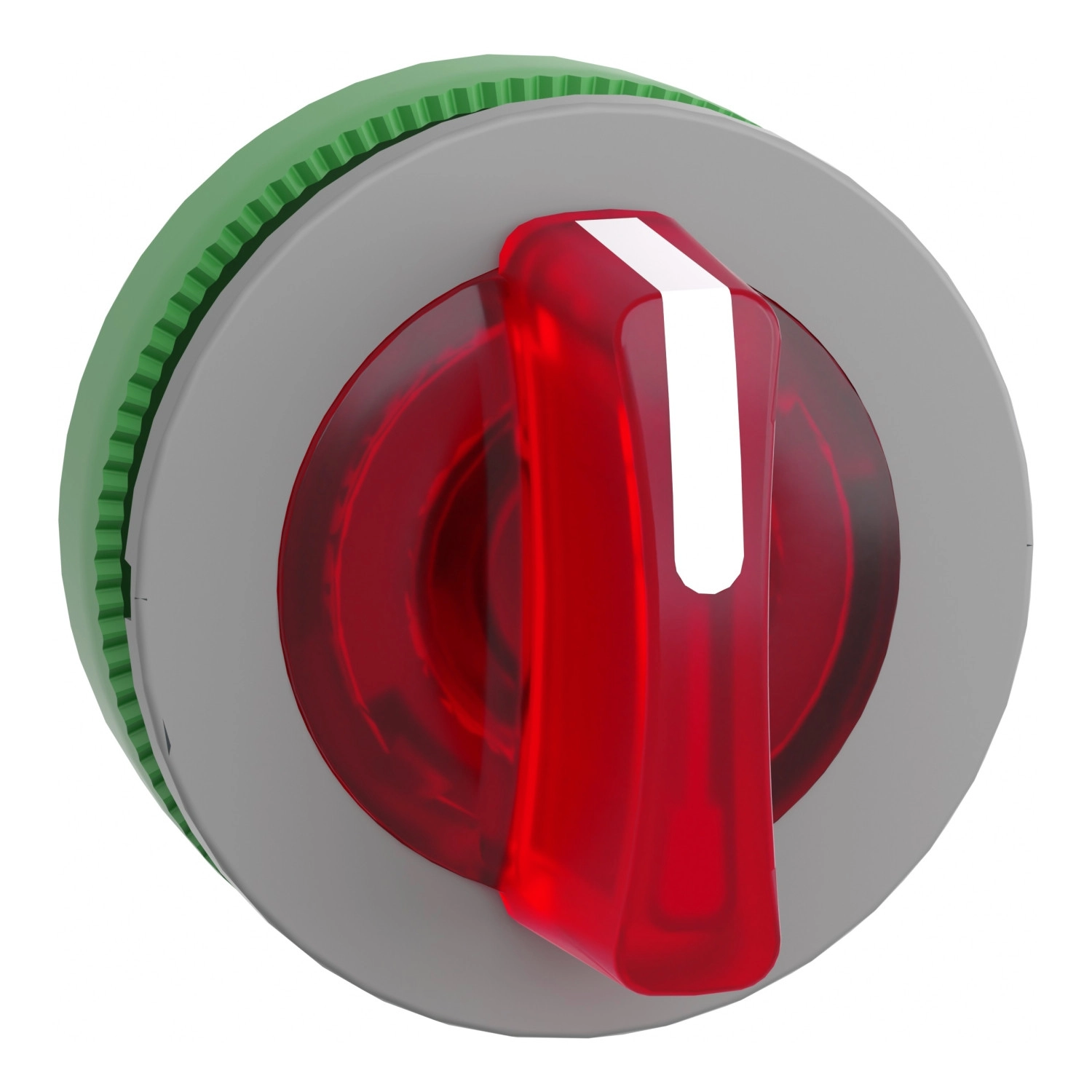

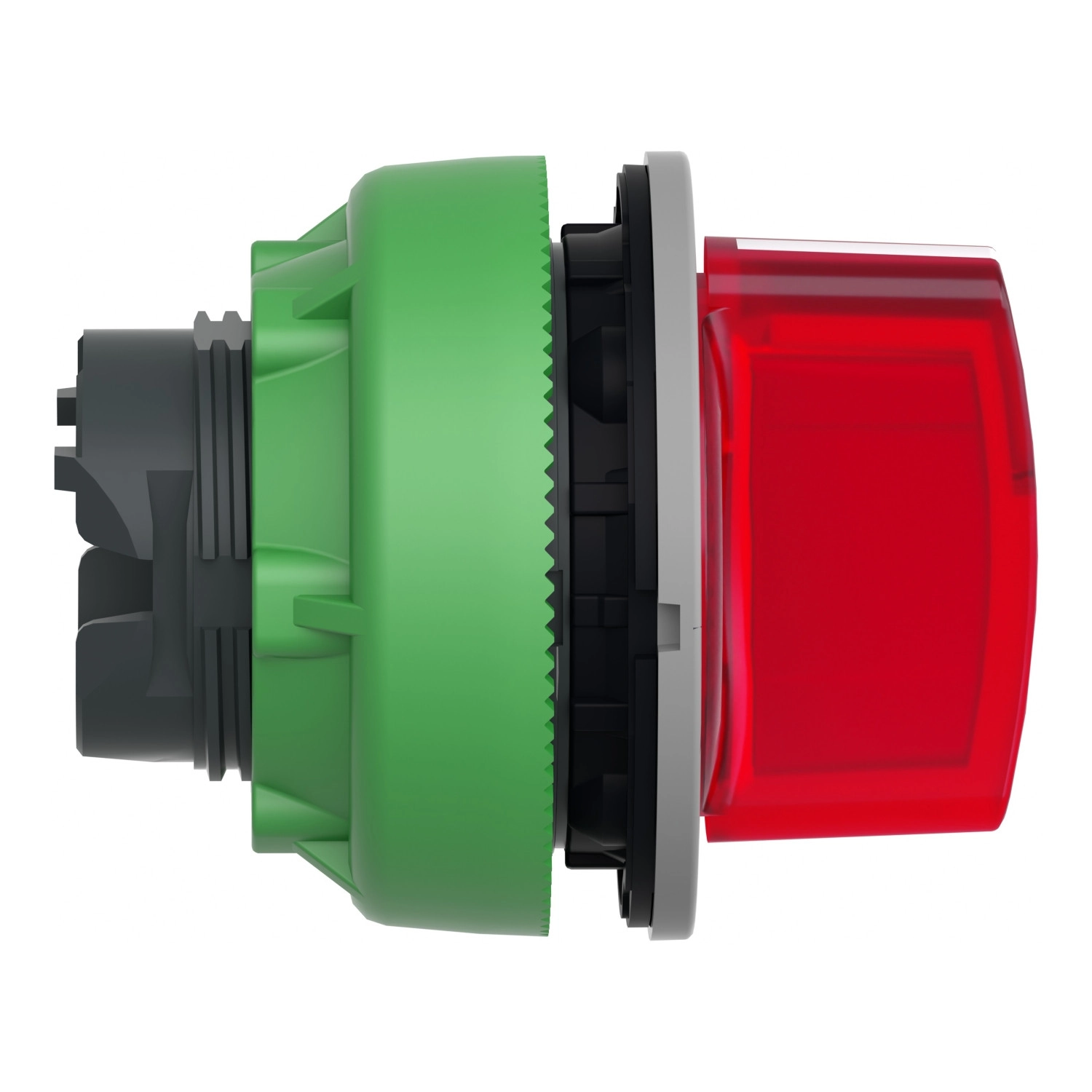

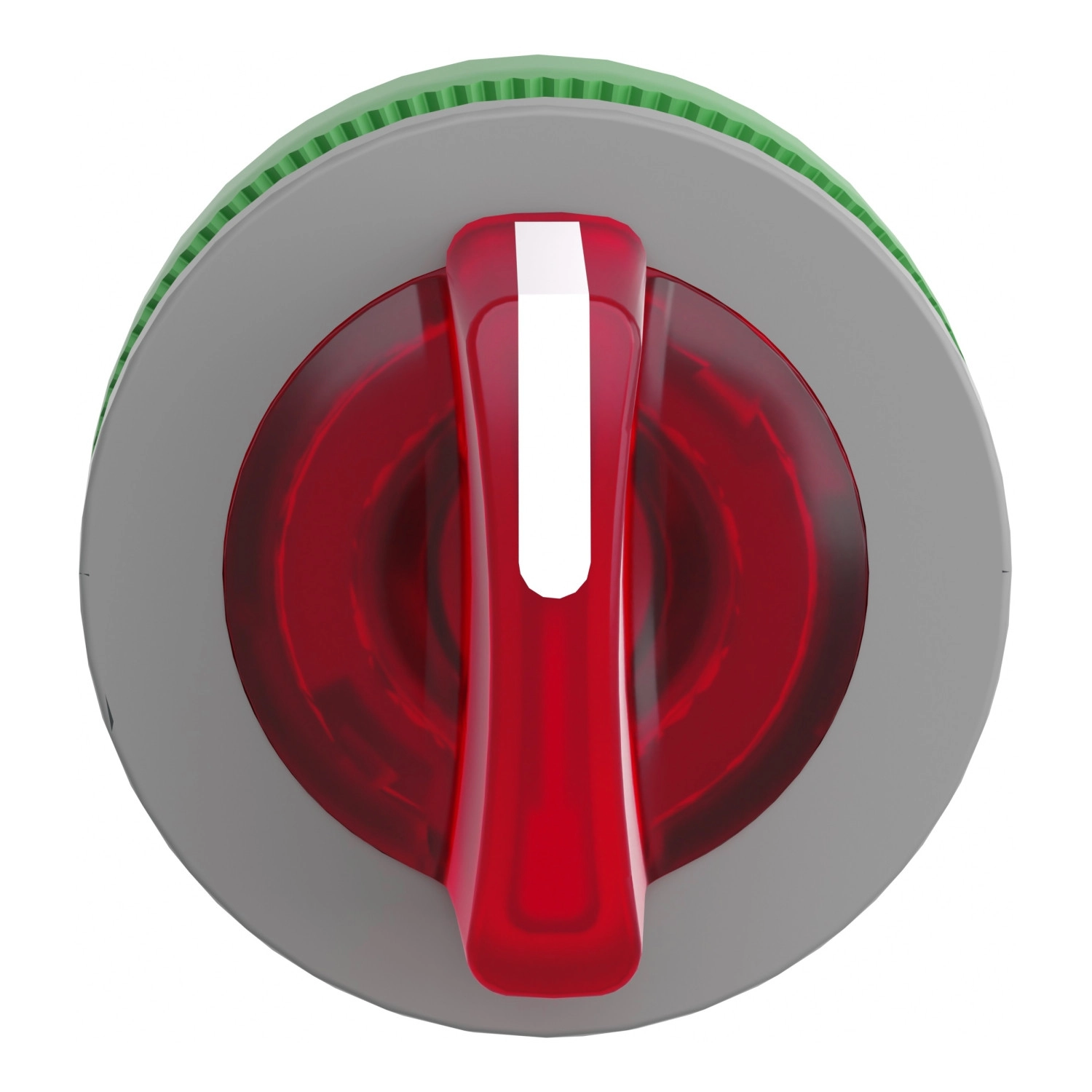

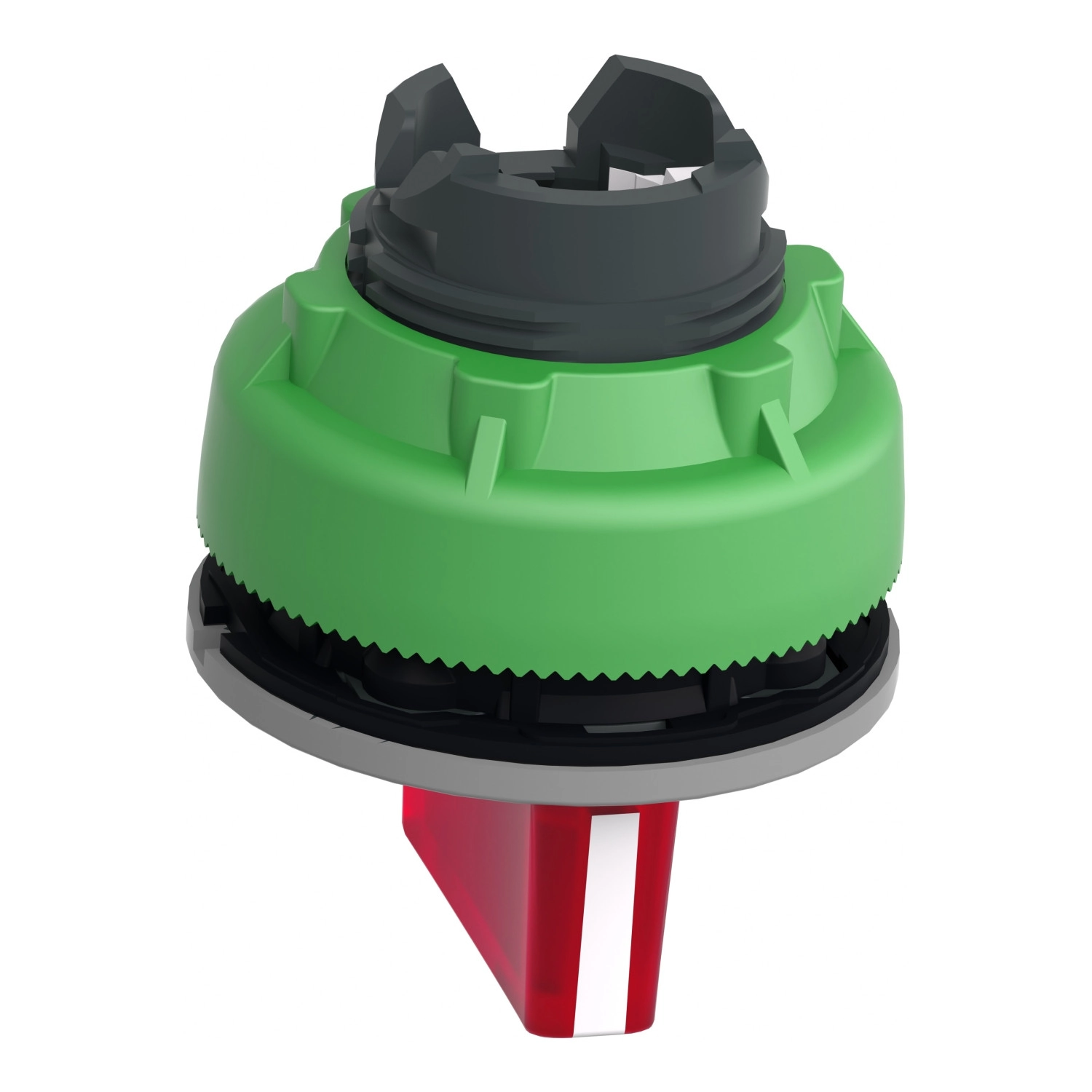

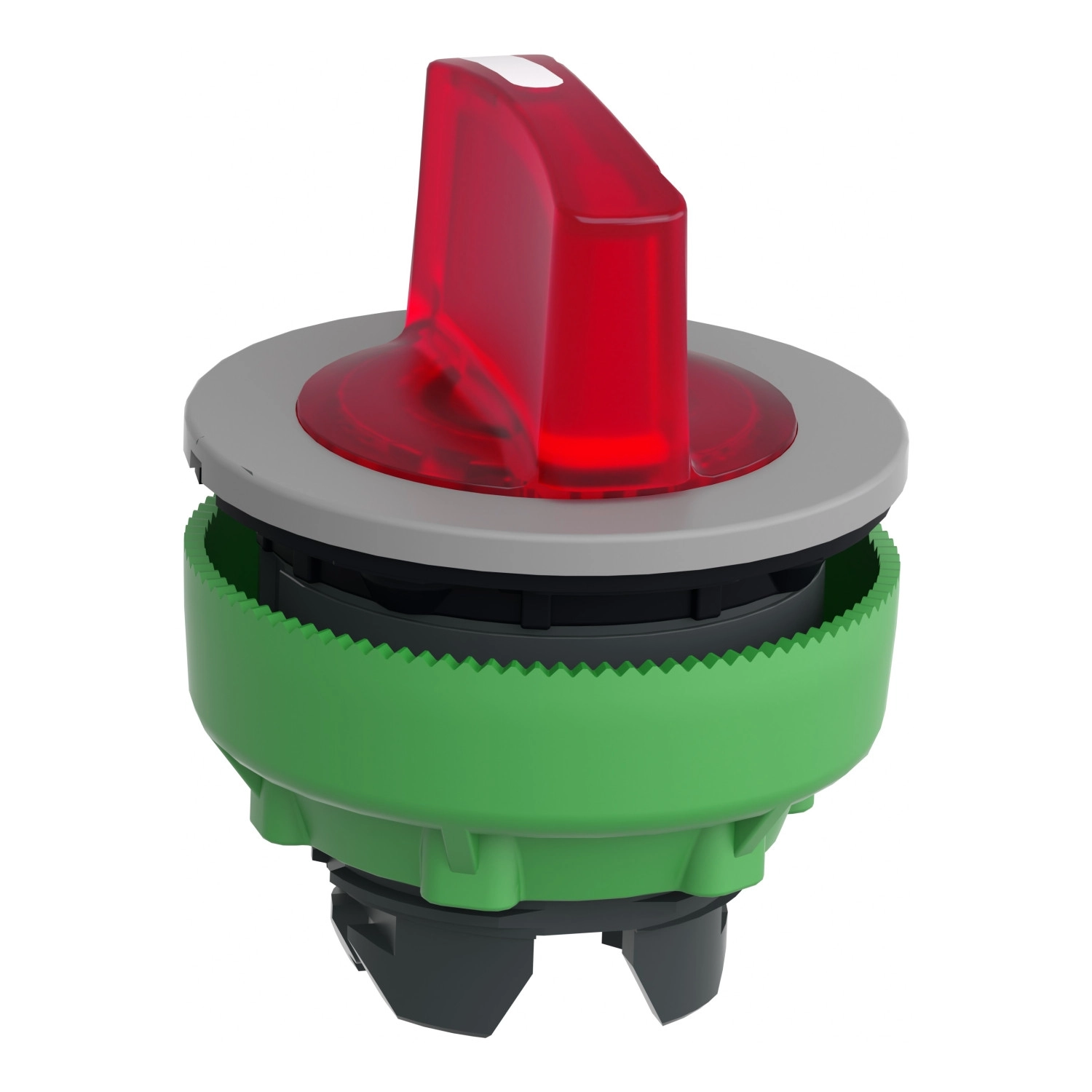

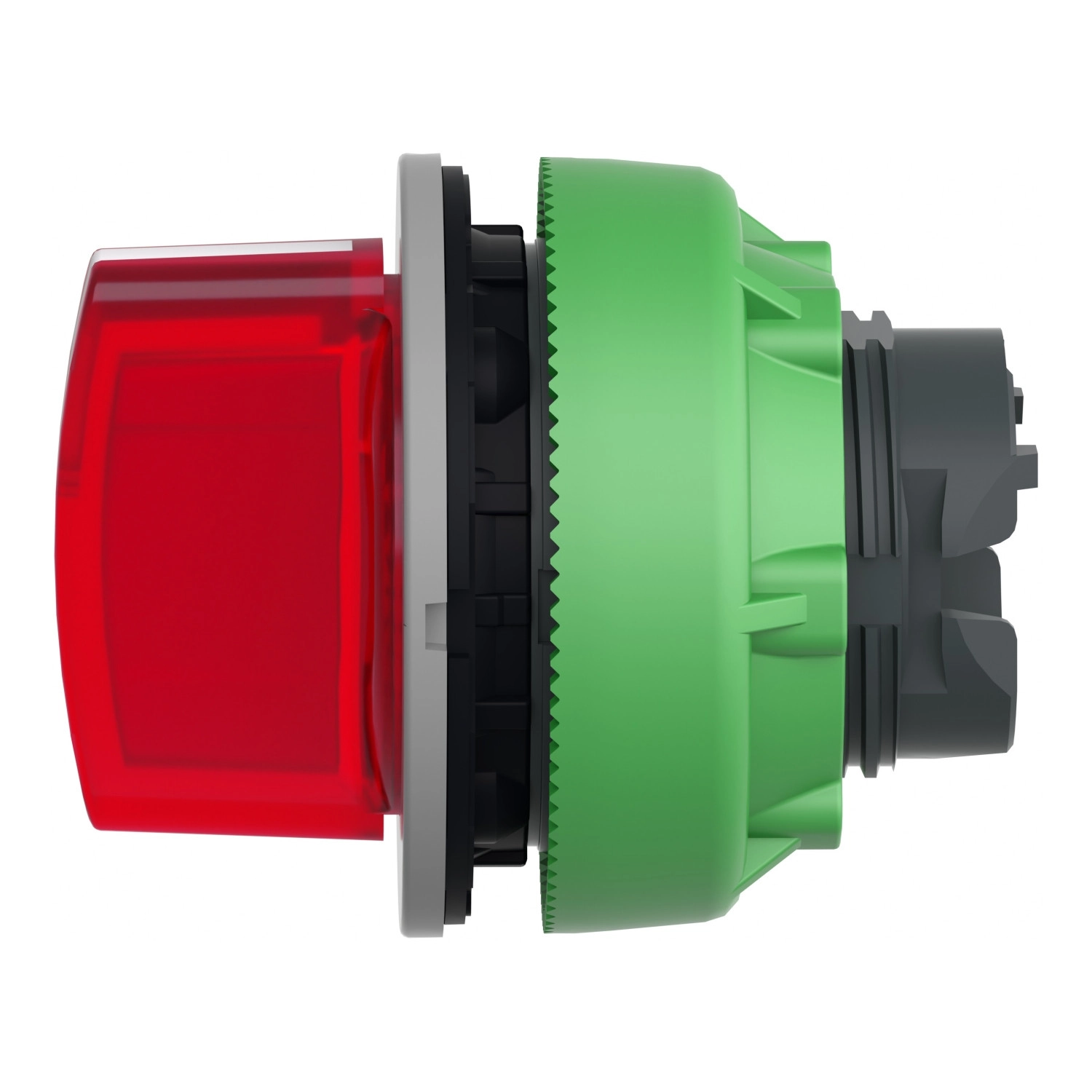

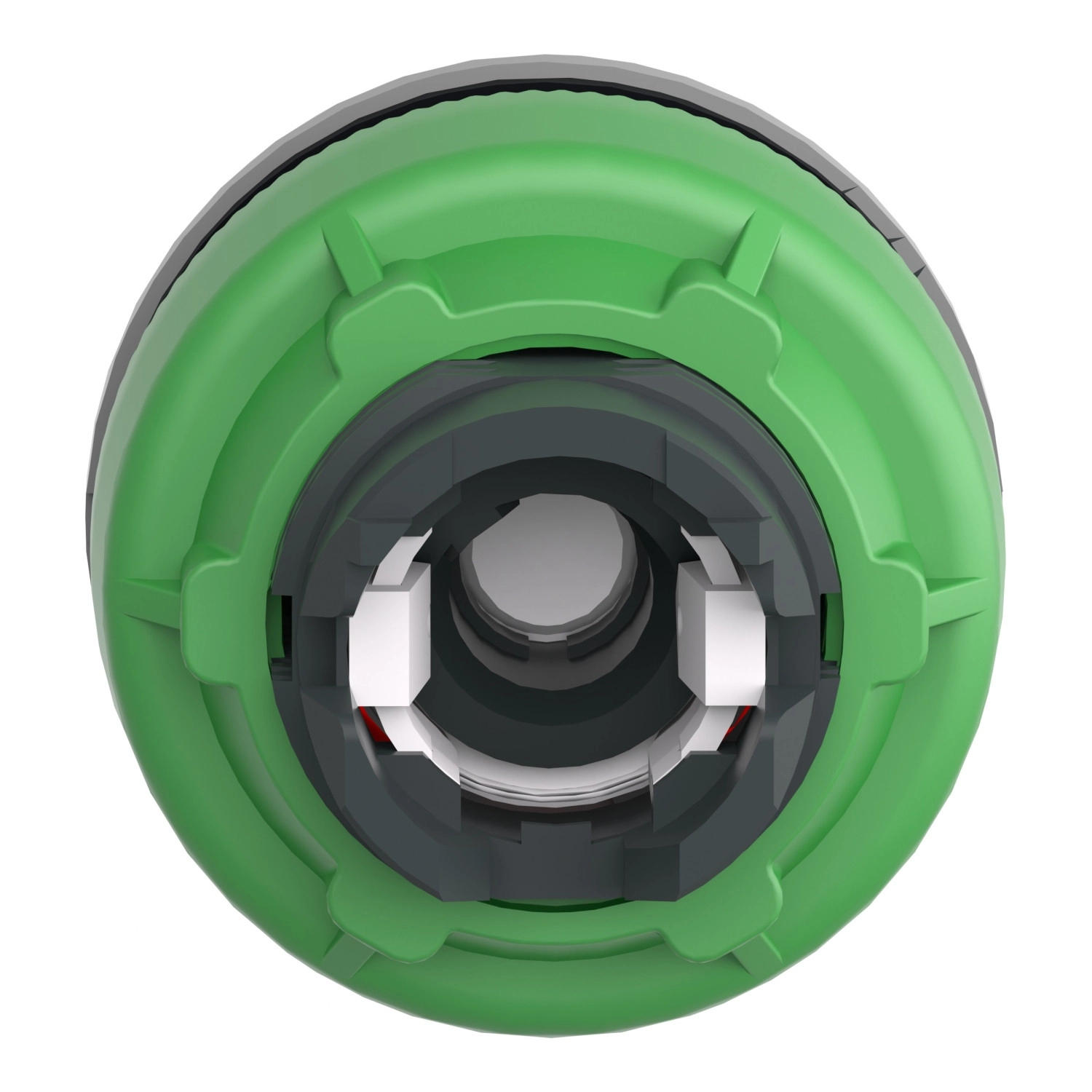

A Schneider Electric Harmony XB5 választókapcsoló fej (ZB5FK1343C0) kiváló minőségű és rendkívül megbízható ipari vezérlőelem, amely három pozíciós működtetést tesz lehetővé, piros színű kezelővel és elegáns szürke kerettel. Ez a süllyesztett kivitelű, kerek kialakítású kapcsolófej kifejezetten olyan ipari alkalmazásokhoz készült, ahol fontos a precíz és egyértelmű üzemmód-választás, miközben a vizuális visszajelzés is elengedhetetlen.
A termék a Harmony XB5 termékcsalád része, amely világszerte elismert és széles körben alkalmazott vezérléstechnikai elemekből áll. A ZB5FK1343C0 modell univerzális LED-kompatibilitással rendelkezik, így különböző világítási megoldásokkal kombinálható a még jobb láthatóság érdekében. A választókapcsoló fej 30,5 mm-es szabványos szerelőnyílásba illeszthető, amely az ipari panelek és vezérlőrendszerek általánosan elfogadott mérete. A három kapcsolási pozíció (+/- 45°) lehetővé teszi a sokoldalú felhasználást, így ideális különböző gépek, berendezések üzemmód-választásához vagy egyéb vezérlési feladatokhoz.
Kiemelkedő műszaki jellemzői közé tartozik a stabil szerkezet és a hosszú élettartam, amit az 500 000 kapcsolási ciklust garantáló mechanikai tartósság is alátámaszt. A termék kivételes ellenállóképességgel rendelkezik a különböző környezeti hatásokkal szemben: IP66 és IP67 védettségi fokozattal bír az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is. Ez a gyakorlatban azt jelenti, hogy por, nedvesség és vízsugár ellen egyaránt védett, így mostoha körülmények között is megbízhatóan működik. A magas nyomású mosással szembeni ellenállása (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból) különösen előnyös olyan környezetekben, ahol rendszeres tisztítás szükséges, például élelmiszeripari vagy gyógyszeripari alkalmazásoknál.
A ZB5FK1343C0 választókapcsoló fej széles működési hőmérséklettartománnyal rendelkezik (-40...+70 °C), ami lehetővé teszi használatát szélsőséges klimatikus viszonyok között is. A termék megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14 előírásainak, valamint rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal. Mechanikai strapabírását tovább erősíti az IEC 60068-2-6 szerinti 5 gn rezgésállóság, valamint az IEC 60068-2-27 alapján igazolt 30/50 gn ütésállóság. A ZB5FK1343C0 választókapcsoló fej IK03 fokozatú ütésállósággal is rendelkezik az IEC 50102 szabvány szerint, ami további biztosítékot jelent a hosszú távú, problémamentes működésre még olyan környezetekben is, ahol a mechanikai behatások kockázata magasabb.
Schneider Electric Harmony XB5 - ZB5FK1343C0 - panelbe süllyesztett műanyag világító választókapcsoló fej, Ø30, 3 állású, piros, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej világító választókapcsolóhoz
Kompatibilitás: Univerzális LED
Rövid terméknév: ZB5
Keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fejkialakítás: Süllyesztett kivitel
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rögzített állású
Működtető profilja: Piros standard kar
Működtető pozíció információ: 3 pozíció +/- 45°
Méretek
Teljes szélesség (CAD): 37 mm
Teljes magasság (CAD): 37 mm
Teljes mélység (CAD): 46 mm
Befogási vastagság: 1-6 mm / 0,04-0,24 inch
Műszaki paraméterek
Mechanikai élettartam: 500000 ciklus
Elektromos összetételi kód:
- M3: <4 érintkezőhöz egyszeres blokkok használatával, előlapi szereléssel, integrált LED-del
- M6: <2 érintkezőhöz egyszeres blokkok használatával, előlapi szereléssel, integrált LED-del és transzformátorral
- M10: <2 érintkezőhöz egyszeres blokkok használatával, előlapi szereléssel, integrált LED-del
- MF1: <2 érintkezőhöz egyszeres blokkok használatával, előlapi szereléssel, integrált LED-del
- M4: <4 érintkezőhöz egyszeres és dupla blokkok használatával, előlapi szereléssel, integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
