A Schneider Electric Harmony XB5 termékcsalád kiváló minőségű ZB5FJ8C0 kapcsolófeje az ipari vezérlések és automatizálás világában kiemelkedő megoldást kínál. Ez a 30 mm átmérőjű, panelbe süllyeszthető műanyag kivitelű választókapcsoló számos alkalmazási területen megállja a helyét, legyen szó gépvezérlésről, gyártósorokról vagy ipari berendezésekről.

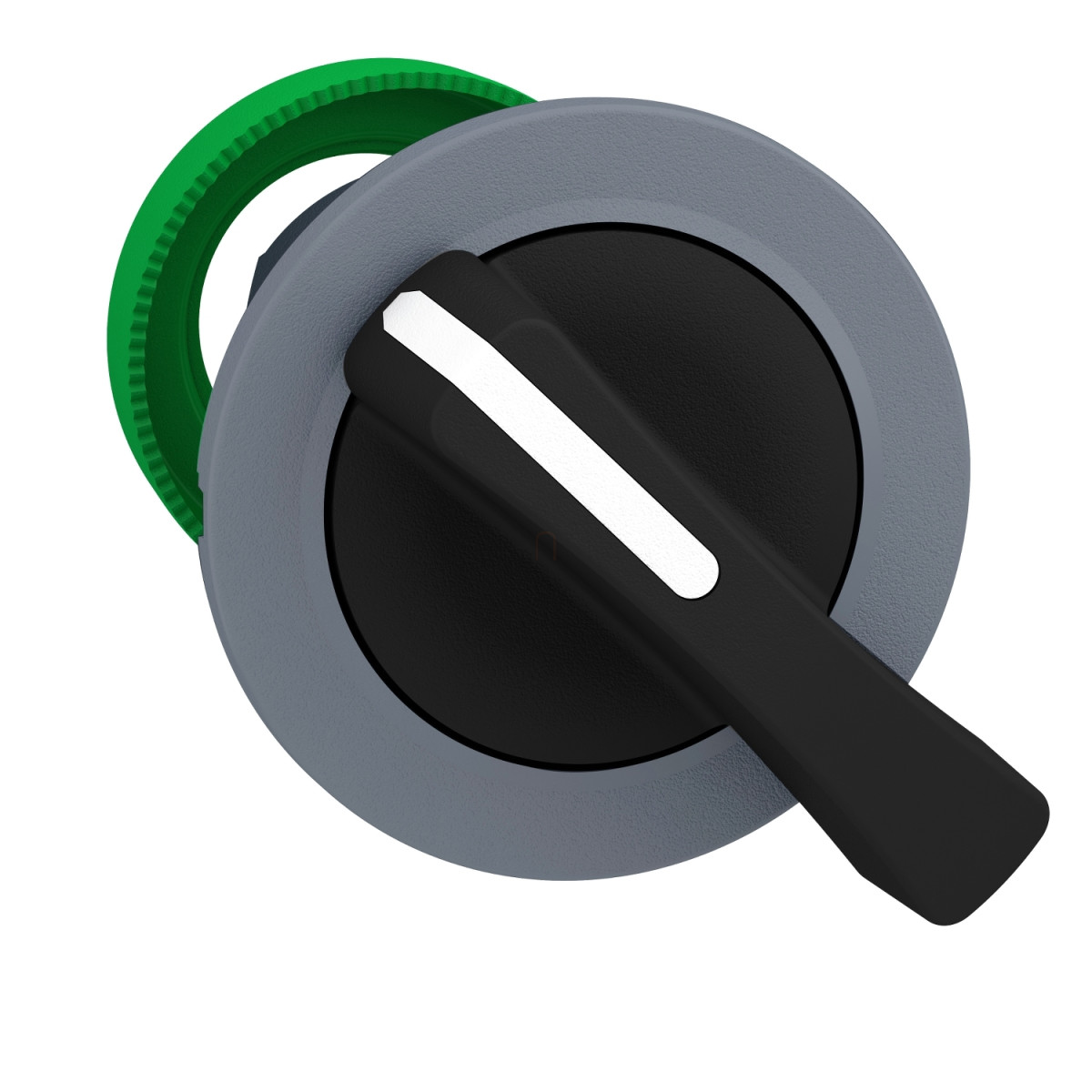

A ZB5FJ8C0 termék egy három pozícióval rendelkező választókapcsoló fej, amely jobbról középre visszatérő rugós működtetésű mechanizmussal van ellátva. A hosszú fekete fogantyúval és szürke peremmel rendelkező kapcsoló nemcsak funkcionális, de ergonomikus kialakítása révén a kezelőszemélyzet számára is kényelmes használatot biztosít. A kerek formájú süllyesztett kezelőszerv kialakítása lehetővé teszi, hogy könnyen beépíthető legyen a 30,5 mm átmérőjű nyílásokkal rendelkező kezelőpanelekbe.
Műszakilag a ZB5FJ8C0 figyelemre méltó specifikációkkal rendelkezik. A kapcsolófej széleskörű elektromos összeállításokhoz használható, többféle kódösszetétellel (C3, C4, C5, C6, C7, C8, C11, SF1), amelyek különböző számú érintkezőt tesznek lehetővé. A mechanikai élettartama rendkívül hosszú, akár 1 millió kapcsolási ciklus, ami bizonyítja a Schneider Electric által képviselt kiváló minőséget. A termék védettségi szintje IP66 és IP67 az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is. Ez a magas védettség lehetővé teszi, hogy nedves, poros környezetben is megbízhatóan működjön, sőt, akár nagy nyomású (7000000 Pa) vízsugárral történő tisztítást is elviseljen 55°C-on, 0,1 méter távolságból.
A ZB5FJ8C0 kapcsolófej a -40°C és +70°C közötti extrém hőmérsékleti tartományban is megbízhatóan üzemel, ami szélsőséges ipari környezetben is stabil működést biztosít. A termék IK03 fokú ütésállósággal rendelkezik az IEC 50102 szabvány szerint, valamint kiváló rezgésállóságot (5 gn, 2-500 Hz frekvenciatartományban) és ütésállóságot (30 gn 18 ms vagy 50 gn 11 ms időtartam alatt) mutat. A Schneider Electric Harmony XB5 ZB5FJ8C0 kapcsolófej számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve a JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1 és a JIS C8201-1 szabványokat. A termék minőségét olyan nemzetközileg elismert tanúsítványok igazolják, mint a CSA, DNV, BV, LROS és az UL.
Schneider Electric Harmony XB5 - ZB5FJ8C0 műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék típusa: Fej választókapcsolóhoz
Rövid terméknév: ZB5
Előlap anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működés és kezelés
Működtető típusa: Jobbról középre rugós visszatérésű
Működtető profilja: Fekete, hosszú fogantyú
Működtető kiegészítő információ: Nem lezárható
Működtető pozíció információ: 3 pozíció +/- 45°
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Befogási vastagság: 1-től 6 mm-ig / 0,04-től 0,24 hüvelykig
Teljesítmény adatok
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód:
C3: kevesebb mint 6 érintkező egyes blokkok használatával elölről szerelve
C4: kevesebb mint 6 érintkező egyes és dupla blokkok használatával elölről szerelve
C5: kevesebb mint 5 érintkező egyes blokkok használatával elölről szerelve
C6: kevesebb mint 5 érintkező egyes és dupla blokkok használatával elölről szerelve
C7: kevesebb mint 4 érintkező egyes blokkok használatával elölről szerelve
C8: kevesebb mint 4 érintkező egyes és dupla blokkok használatával elölről szerelve
C11: kevesebb mint 3 érintkező egyes blokkok használatával elölről szerelve
SF1: kevesebb mint 3 érintkező egyes blokkok használatával elölről szerelve
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Környezeti levegő hőmérséklet üzemeléskor: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási jegyzéke), UL listázott
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
