A Schneider Electric Harmony XB5 sorozatú ZB5FJ7C0 választókapcsoló fej egy prémium minőségű ipari kapcsolóelem, amely sokoldalú felhasználhatóságával és megbízható működésével tűnik ki a hasonló termékek közül. Ez a panelbe süllyesztett műanyag kapcsolófej ideális választás olyan ipari környezetben, ahol fontos a pontos és tartós működés.

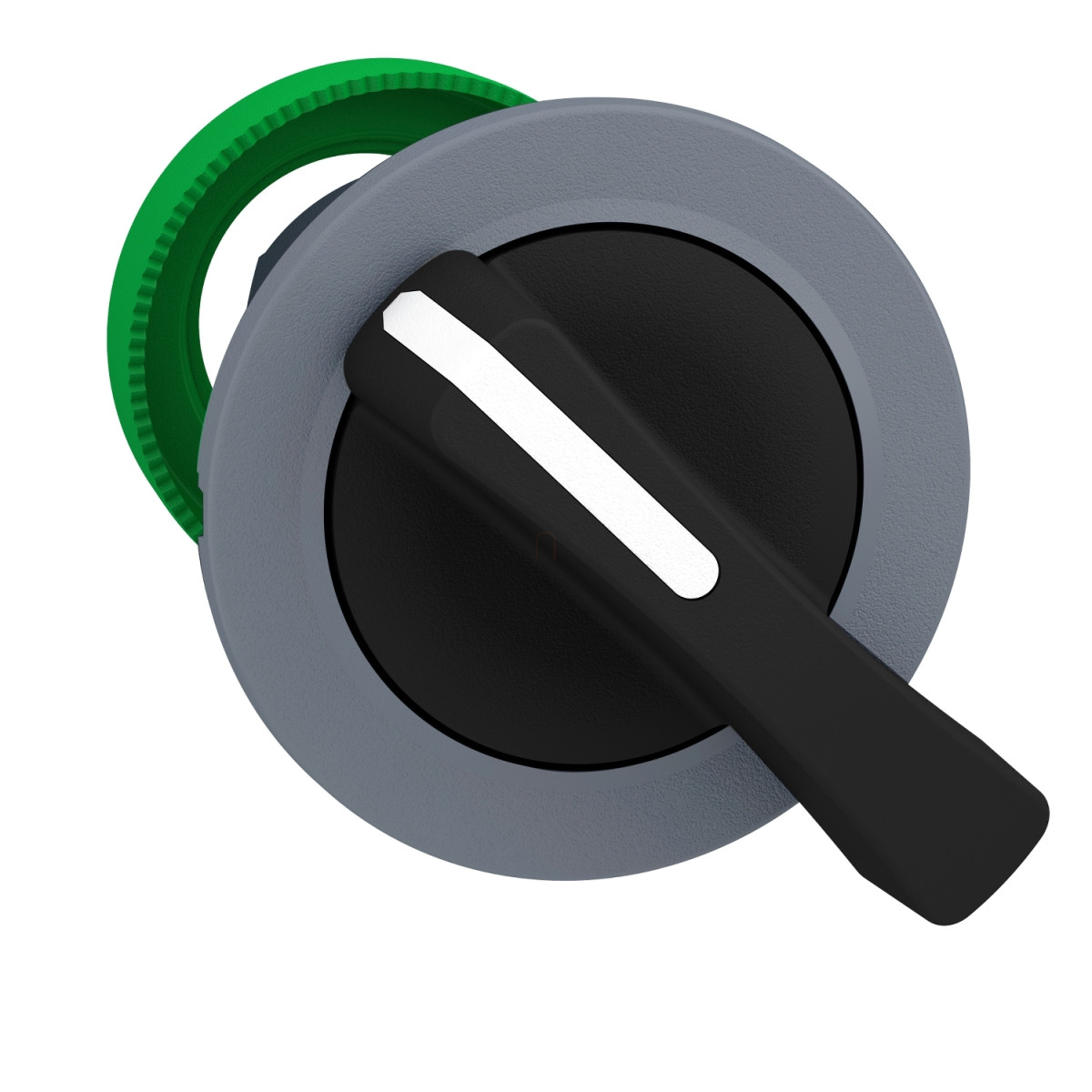

A ZB5FJ7C0 választókapcsoló a Harmony XB5 termékcsalád része, amely világszerte elismert ipari vezérlőelemként. A kapcsolófej 30,5 mm-es rögzítési átmérővel rendelkezik, ami megfelel az ipari szabványoknak, így könnyen beilleszthető a legtöbb vezérlőpanel kialakításba. A termék panelbe süllyesztett (built-in-flush) kialakítása elegáns megjelenést biztosít és védelmet nyújt a véletlen működtetés ellen. A kapcsoló fekete színű, hosszú fogantyúval rendelkezik, ami jó fogást és könnyű kezelhetőséget biztosít még kesztyűben is.
A ZB5FJ7C0 modell három pozícióval rendelkezik, amelyek között ±45°-os elfordítással lehet váltani. A kapcsolófej speciális tulajdonsága a balról középre történő rugós visszatérítés, amely biztosítja, hogy a kapcsoló mindig visszatérjen középállásba a bal oldali pozícióból való elengedés után. Ez különösen hasznos olyan alkalmazásokban, ahol fontos a pillanatnyi működtetés és az automatikus alaphelyzetbe állás. A kezelőegység nem reteszelhető, így nem zárható le kulccsal vagy egyéb módon. A kapcsolófejet szürke színű műanyag keret veszi körül, amely stílusos megjelenést és jó láthatóságot biztosít.
Műszaki szempontból a ZB5FJ7C0 rendkívül tartós konstrukcióval büszkélkedhet, amit jól mutat az 1 millió működtetési ciklusra tervezett mechanikai élettartam. A termék méretei kompaktak: 37 mm szélesség, 37 mm magasság és 46 mm mélység. Az IP66 és IP67 védettségi besorolás (az IEC 60529 szabvány szerint) kiváló védelmet biztosít por és víz behatolása ellen, ami lehetővé teszi a kapcsoló használatát zordon ipari környezetben is. A termék megfelel az amerikai NEMA 13 és NEMA 4X szabványoknak is, ami további bizonyíték a minőségére és tartósságára. A kapcsoló ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55°C-on, 0,1 m távolságból, ami különösen fontos olyan környezetekben, ahol rendszeres tisztításra van szükség.
A ZB5FJ7C0 kapcsolófej elektromos szempontból rendkívül rugalmas. Különböző érintkezőkonfigurációkkal használható, amelyeket a termékadatlapon feltüntetett elektromos összeállítási kódok jeleznek (C3, C4, C5, C6, C7, C8, C11, SF1). Ezek a konfigurációk lehetővé teszik, hogy a kapcsolófejet különböző számú és típusú érintkezővel használják, alkalmazkodva a konkrét alkalmazás igényeihez. A kapcsolófej -40°C és +70°C közötti hőmérséklettartományban üzemeltethető és tárolható, ami rendkívül széles működési tartományt jelent. A termék kiváló rezgésállósággal rendelkezik (5 gn, 2-500 Hz frekvenciatartományban) az IEC 60068-2-6 szabvány szerint, valamint kiemelkedő ütésállóságot mutat (30 gn 18 ms-ig, vagy 50 gn 11 ms-ig félszinusz hullámú gyorsulásra) az IEC 60068-2-27 szabvány szerint. Ez biztosítja a megbízható működést még erős mechanikai behatások esetén is.
Schneider Electric Harmony XB5 - ZB5FJ7C0 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Termék típus: Fej választókapcsolóhoz
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Oszthatatlan értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető tulajdonságok
Működtető típusa: Balról középre rugós visszatérítésű
Működtető profilja: Fekete hosszú fogantyú
Működtető kiegészítő információ: Nem lezárható
Működtető pozíció információ: 3 pozíció +/- 45°
Mechanikai jellemzők
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kódok
C3 maximum 6 érintkező esetén, egyes blokkokat használva elülső szereléshez
C4 maximum 6 érintkező esetén, egyes és dupla blokkokat használva elülső szereléshez
C5 maximum 5 érintkező esetén, egyes blokkokat használva elülső szereléshez
C6 maximum 5 érintkező esetén, egyes és dupla blokkokat használva elülső szereléshez
C7 maximum 4 érintkező esetén, egyes blokkokat használva elülső szereléshez
C8 maximum 4 érintkező esetén, egyes és dupla blokkokat használva elülső szereléshez
C11 maximum 3 érintkező esetén, egyes blokkokat használva elülső szereléshez
SF1 maximum 3 érintkező esetén, egyes blokkokat használva elülső szereléshez
Eszköz jellemzők
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenálló képesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
