A Schneider Electric Harmony XB5 termékvonalhoz tartozó ZB5FJ5C0 egy prémium minőségű, panelbe süllyesztett kivitelű választókapcsoló fej, amely robusztus kialakításának és kiváló műszaki paramétereinek köszönhetően ideális választás ipari automatizálási és vezérlési alkalmazásokhoz. A Harmony XB5 család a megbízhatóság és tartósság szinonimájává vált az ipari kapcsolóeszközök piacán.

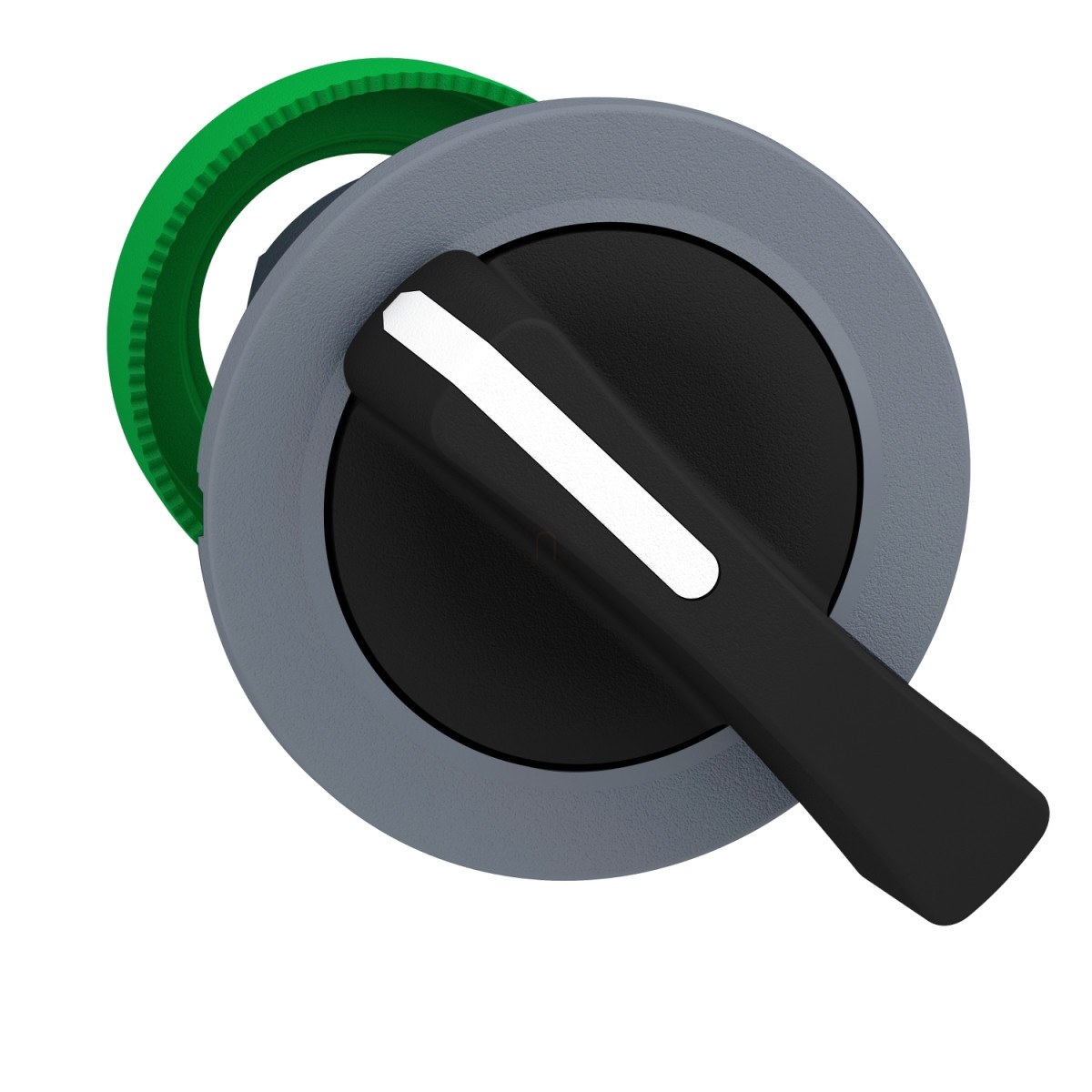

A ZB5FJ5C0 egy 30 mm-es szerelési átmérőjű, műanyag, fekete színű kapcsolófej, amely hosszú fogantyús kialakítással rendelkezik, és három pozícióba állítható. Különlegessége a központi pozícióba való automatikus visszatérési funkció rugós mechanizmussal, ami számos alkalmazási területen előnyt jelent. A kapcsoló szürke színű peremmel rendelkezik, ami kiemeli a fekete fogantyú kontrasztját, így a kezelő számára jól látható a kapcsoló állapota. Az eszköz formája kerek, ami harmonikusan illeszkedik a modern vezérlőpanelek dizájnjába.
A műszaki specifikációkat tekintve a ZB5FJ5C0 modell kiemelkedő 1.000.000 ciklusos mechanikai élettartammal rendelkezik, ami hosszú távú, problémamentes működést biztosít még intenzív használat mellett is. A kapcsoló -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartományban használható, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. Védettségét tekintve IP66 és IP67 fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és időszakos vízbe merítés elleni védelmet biztosít. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, valamint ellenáll a nagynyomású mosóval történő tisztításnak is (7000000 Pa 55°C-on, 0,1 m távolságból). Az IK03 ütésállósági fokozat pedig az IEC 50102 szabvány szerint mechanikai behatások elleni védelmet nyújt.
A ZB5FJ5C0 kapcsolófej az elektromos összetételét tekintve különböző kódoknak felel meg (C3, C4, C5, C6, C7, C8, C11, SF1), amelyek meghatározzák, hogy hány érintkezővel és milyen konfigurációban használható. Az érintkezők elrendezése a két végállásban és középállásban pontosan szabályozott – középállásban az N/O érintkezők nyitva, az N/C érintkezők zárva vannak, míg a 45°-os pozícióban ez fordítva történik. Ez lehetővé teszi komplex vezérlési logikák kialakítását. A kapcsoló alapvetően nem reteszelhető, így a fogantyú elengedése után automatikusan visszatér középállásba.
A Schneider Electric ZB5FJ5C0 választókapcsoló fej számos tanúsítvánnyal rendelkezik, beleértve a CSA, DNV, BV, LROS és UL minősítéseket, valamint megfelel számos nemzetközi szabványnak (UL 508, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, JIS C8201-1). Kiváló rezgésállósággal (5 gn 2-500 Hz között) és ütésállósággal (30 gn 18 ms időtartamú, illetve 50 gn 11 ms időtartamú félszinusz hullámú gyorsulás) rendelkezik. A termék II. túlfeszültségi kategóriába tartozik az IEC 60536 szerint, és TH (trópusi) védőkezeléssel van ellátva a szélsőséges környezeti hatások ellen.
Schneider Electric Harmony XB5 - ZB5FJ5C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Rövid terméknév: ZB5
Perem anyaga: Szürke bevonatú műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel
Jelzőegység alakja: Kerek
Működtető típusa: Középhelyzetbe visszatérő rugós
Működtető profilja: Fekete hosszú fogantyú
Kiegészítő információ: Nem reteszelhető
Működtető pozíció információ: 3 pozíciós +/- 45°
Kiegészítő adatok
CAD méretek (szélesség x magasság x mélység): 37 x 37 x 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kódok:
C3: max. 6 érintkező egyes blokkal, elülső szerelés
C4: max. 6 érintkező egyes és kettős blokkal, elülső szerelés
C5: max. 5 érintkező egyes blokkal, elülső szerelés
C6: max. 5 érintkező egyes és kettős blokkal, elülső szerelés
C7: max. 4 érintkező egyes blokkal, elülső szerelés
C8: max. 4 érintkező egyes és kettős blokkal, elülső szerelés
C11: max. 3 érintkező egyes blokkal, elülső szerelés
SF1: max. 3 érintkező egyes blokkal, elülső szerelés
Környezeti paraméterek
Védőkezelés: TH (trópusi)
Környezeti hőmérséklet tároláshoz: -40...+70 °C
Környezeti hőmérséklet üzemeltetéshez: -40...+70 °C
Túlfeszültségi kategória: II. osztály (IEC 60536 szerint)
IP védettség: IP66, IP67 (IEC 60529 szerint)
NEMA védettség: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK ütésállóság: IK03 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Tanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Szerelési adatok
Befogási vastagság: 1-6 mm / 0,04-0,24 inch
Javasolt furatátmérő: Ø30,75 mm (Ø30,5 +0,5/-0 mm)
