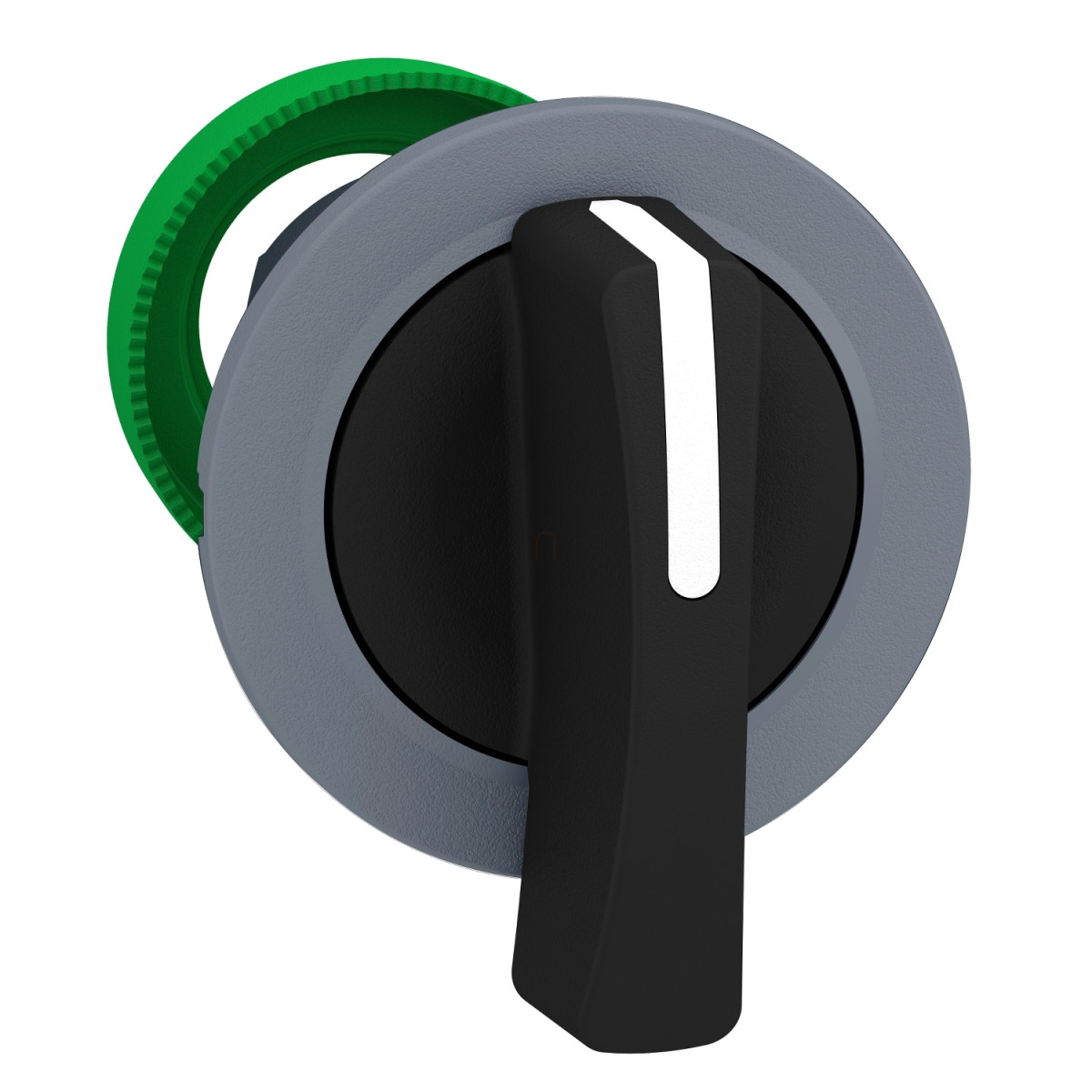

A Schneider Electric Harmony XB5 sorozatú ZB5FJ4C0 cikkszámú kapcsoló fej egy kiváló minőségű ipari vezérlőelem, amely számos automatizálási alkalmazásban használható. Ez a panelbe süllyesztett műanyag kapcsoló fej fekete színű, hosszú fogantyúval rendelkezik, amely ergonomikus kezelést biztosít a felhasználók számára még kesztyűben is.
A ZB5FJ4C0 kapcsoló fej két pozíciós működést kínál, jobbról balra rugós visszatérítéssel, ami azt jelenti, hogy a kapcsoló a kezelés után automatikusan visszaáll alaphelyzetbe. Ez különösen hasznos olyan alkalmazásokban, ahol pillanatnyi kapcsolást kell végrehajtani, majd biztosítani kell a rendszer alapállapotba való visszatérését. A kapcsoló esztétikus szürke peremmel rendelkezik, amely jól illeszkedik az ipari környezetekhez. A termék kör alakú kialakítása és 30 mm-es szabványos szerelési átmérője (pontosan 30,5 mm) lehetővé teszi a könnyű beépítést meglévő rendszerekbe is.
A termék műszaki adatai lenyűgözőek: 1.000.000 mechanikai működési ciklust garantál a gyártó, ami kivételesen hosszú élettartamot biztosít ipari környezetben. A kapcsolófej IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és időszakos víz alatti használatot is lehetővé tesz. A terméket -40°C és +70°C közötti hőmérsékleten lehet tárolni és üzemeltetni, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít. A kapcsoló ellenáll akár 7000000 Pa nyomású mosásnak is 55°C-on 0,1 méteres távolságból, ami különösen hasznos olyan ipari környezetekben, ahol rendszeres tisztítás szükséges.
A ZB5FJ4C0 kapcsoló fej különböző elektromos összetételű konfigurációkban használható, beleértve a C3, C4, C5, C6, C7, C8, C11, C15 és SF1 kódokat, amelyek különböző számú és típusú kontaktusok front oldali szerelését teszik lehetővé. Ez a rugalmasság lehetővé teszi, hogy a kapcsolót a legkülönbözőbb vezérlési feladatokhoz alkalmazd. A termék megfelelő számos nemzetközi szabványnak, köztük az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14, JIS C8201-5-1 és JIS C8201-1 szabványoknak, valamint rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal is. A kapcsoló ellenáll az 5 gn rezgésnek a 2-500 Hz tartományban az IEC 60068-2-6 szerint, valamint a 30 gn (18 ms) és 50 gn (11 ms) ütésállósággal is rendelkezik az IEC 60068-2-27 szabvány szerint.
Összefoglalva, a Schneider Electric ZB5FJ4C0 kapcsoló fej egy rendkívül megbízható, hosszú élettartamú és sokoldalú ipari vezérlőelem, amely kiválóan alkalmas automatizálási rendszerekhez, gépvezérlésekhez és egyéb ipari alkalmazásokhoz, ahol rugós visszatérésű, kétállású kapcsolóra van szükség. A termék kompakt méretei (CAD összméret: 37 mm szélesség, 37 mm magasság, 46 mm mélység) lehetővé teszik a helytakarékos beépítést, miközben a robusztus kialakítás garantálja a tartós működést még a legzordabb ipari környezetben is.
Schneider Electric Harmony XB5 - ZB5FJ4C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej kapcsolóhoz
Rövid terméknév: ZB5
Perem anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Minimum rendelési mennyiség: 1
Jelzőegység fejének alakja: Kör
Működtető típusa: Jobbról balra rugós visszatérítés
Működtető profilja: Fekete hosszú fogantyú
Működtető további információ: Nem lezárható
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kódja: C3, C4, C5, C6, C7, C8, C11, C15, SF1 - különböző kontaktus konfigurációk elülső szereléshez
Eszköz megjelenése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
