A Schneider Electric Harmony XB5 termékcsalád ZB5FJ3C0 cikkszámú választókapcsoló feje egy rendkívül sokoldalú és megbízható ipari kapcsolóelem, amely számos automatizálási és vezérlési feladathoz kiválóan alkalmazható. A Harmony XB5 sorozat a professzionális ipari környezetbe tervezett, hosszú élettartamú működtető eszközök világszerte elismert családja, amelynek ez a választókapcsoló feje is méltó tagja.

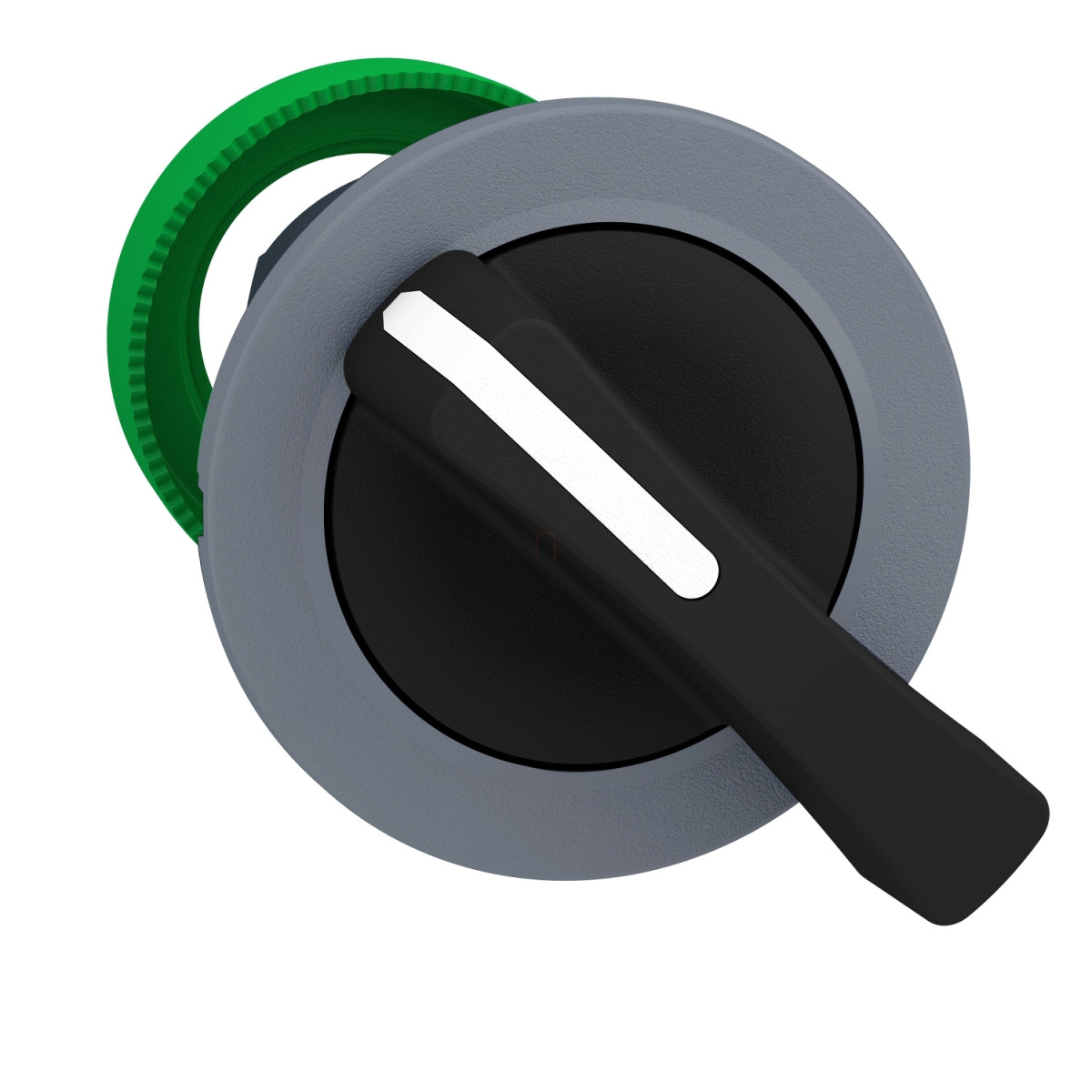

A ZB5FJ3C0 típusú választókapcsoló fej egy 30,5 mm átmérőjű panelbe süllyeszthető (flush mounted) kivitelű egység, amely különösen letisztult megjelenést biztosít a kezelőpaneleknek. A termék kerete szürke színű műanyag bevonatú, míg a hosszú, fekete karral ellátott működtető mechanizmus három pozícióba állítható (+/- 45°). A kapcsoló "stay put" kivitelű, ami azt jelenti, hogy a kiválasztott pozícióban marad a következő manuális átállításig, így biztonságosan rögzíti az aktuális üzemállapotot. A termék nem lakatolható, vagyis nem zárható pozícióba biztonsági lakattal.
Műszaki szempontból a ZB5FJ3C0 választókapcsoló fej különlegesen strapabíró, amit jól tükröz az 1.000.000 kapcsolási ciklusban meghatározott mechanikai élettartama. A kapcsoló kimagasló minőségét jelzi továbbá a magas védelmi képessége is: IP66 és IP67 védettségi osztályba sorolható az IEC 60529 szabvány szerint, ami teljesen porvédett és időszakos vízbe merítésnek is ellenáll. Emellett NEMA 13 és NEMA 4X minősítéssel is rendelkezik, valamint ellenáll a nagynyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságból). Ütésállósága IK03 szintű az IEC 50102 szerint.
A választókapcsoló tervezésekor különös figyelmet fordítottak a szélsőséges üzemi körülmények között történő használhatóságra is: a termék -40°C és +70°C közötti hőmérsékleti tartományban üzemeltethető és tárolható, ami rendkívüli rugalmasságot biztosít a felhasználás helyét tekintve. A termék TH védőkezeléssel ellátott, ami tovább növeli a megbízhatóságát nehéz környezeti körülmények között is. Túlfeszültség kategóriája Class II az IEC 60536 szabványnak megfelelően.
Az elektromos csatlakoztathatóság szempontjából a ZB5FJ3C0 rendkívül sokoldalú: többféle elektromos összeállítást tesz lehetővé különböző kódok alapján (C3, C4, C5, C6, C7, C8, C11, SF1), amelyek különféle kontaktus-konfigurációkat tesznek lehetővé az elülső szerelésű egyszeres és dupla blokkok kombinálásával. A választókapcsoló fej csavaros szorítókapcsokkal, dugaszolható csatlakozókkal vagy Faston csatlakozókkal is szerelhető. A beszereléshez 1-6 mm (0,04-0,24 hüvelyk) közötti vastagságú panelt ajánl a gyártó.
A Schneider Electric ZB5FJ3C0 választókapcsoló fej számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, JIS C8201-1. Rendelkezik továbbá CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázott tanúsítványokkal is. Kiválóan ellenáll a vibrációnak (5 gn 2-500 Hz között az IEC 60068-2-6 szerint) és a mechanikai ütéseknek is (30 gn 18 ms, illetve 50 gn 11 ms féltengely szinuszos gyorsulásnál az IEC 60068-2-27 szerint).
Schneider Electric Harmony XB5 ZB5FJ3C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (pozícióban maradó)
Működtető profilja: Fekete hosszú kar
Működtető további információ: Nem lakatolható
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód:
C3: <6 kontaktus egyszeres blokkok használatával elölről szerelve
C4: <6 kontaktus egyszeres és dupla blokkok használatával elölről szerelve
C5: <5 kontaktus egyszeres blokkok használatával elölről szerelve
C6: <5 kontaktus egyszeres és dupla blokkok használatával elölről szerelve
C7: <4 kontaktus egyszeres blokkok használatával elölről szerelve
C8: <4 kontaktus egyszeres és dupla blokkok használatával elölről szerelve
C11: <3 kontaktus egyszeres blokkok használatával elölről szerelve
SF1: <3 kontaktus egyszeres blokkok használatával elölről szerelve
Eszköz bemutatás: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féltengely szinuszos gyorsulásnál az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) féltengely szinuszos gyorsulásnál az IEC 60068-2-27 szerint
