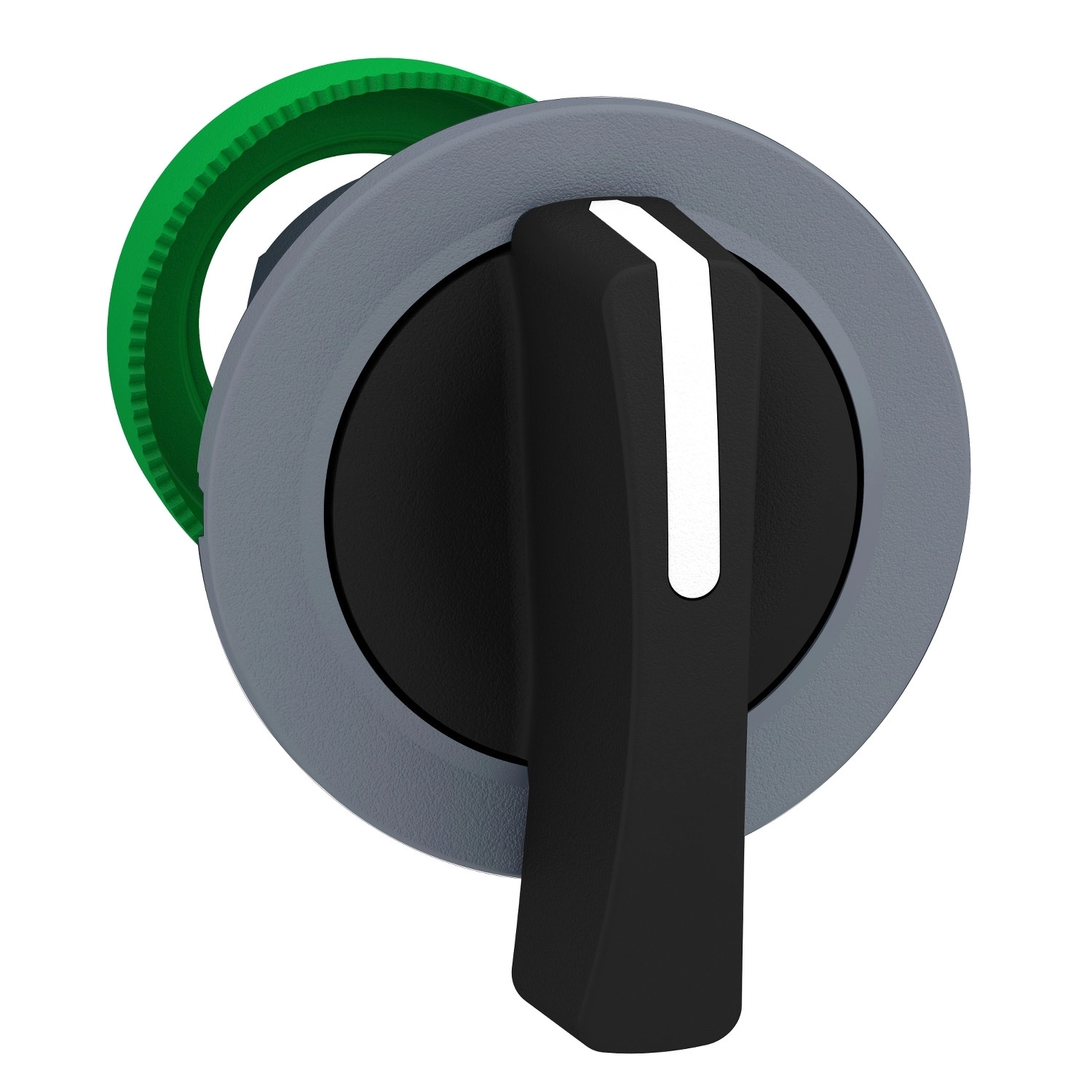

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FJ2C0 típusú választókapcsoló fej professzionális ipari vezérlőelemek kategóriájában kiemelkedő minőséget képvisel. Ez a panelbe süllyesztett műanyag választókapcsoló fej széles körben alkalmazható különféle ipari automatizálási és vezérlési rendszerekben, ahol tartós és megbízható működtetőelemekre van szükség.
A ZB5FJ2C0 jelzésű választókapcsoló fej 30,5 mm-es szerelési átmérővel rendelkezik, amely az iparági szabványoknak megfelelő méret, így könnyen beépíthető különböző vezérlőpanelekbe és kezelőfelületekbe. A termék különleges jellemzője a fekete, meghosszabbított fogantyú, amely ergonomikus kezelést tesz lehetővé még kesztyűben is, így ideális olyan ipari környezetben, ahol a pontos és gyors kapcsolást kell biztosítani. A kezelőfogantyú két pozícióban rögzíthető, a kapcsolási szög 90°, a kapcsoló típusa maradó állású (stay put), ami azt jelenti, hogy a kapcsoló az utolsó működtetett pozícióban marad, amíg újra nem működtetik. Ez a funkció különösen hasznos olyan alkalmazásoknál, ahol fontos a beállított állapot vizuális visszajelzése és megőrzése.
A termék szerkezeti kialakítása professzionális felhasználási igényekhez igazodik: a szürke színű műanyag peremmel ellátott kapcsolófej beépítése egyszerű, az IP66/IP67 védettségi fokozat biztosítja a por és nedvesség elleni védelmet, így a kapcsoló extrém környezeti körülmények között is megbízhatóan működik. A termék mechanikai élettartama kiemelkedően magas, 1 000 000 kapcsolási ciklus, ami hosszú távú, problémamentes működést garantál még intenzív használat mellett is. Az operátor nem lakatolható, ami egyes alkalmazásoknál figyelembe veendő tervezési szempont lehet.
A ZB5FJ2C0 választókapcsoló fej különleges tulajdonsága a rendkívül széles működési hőmérséklettartomány: -40°C és +70°C között problémamentesen használható, ami lehetővé teszi alkalmazását mind beltéri, mind kültéri, szélsőséges időjárási viszonyok között üzemelő berendezésekben. A termék TH (Treatment Harsh) védőkezeléssel rendelkezik, amely további ellenállóképességet biztosít a környezeti hatásokkal szemben. A választókapcsoló ütésállósága is figyelemre méltó: IK03 fokozatú az IEC 50102 szabvány szerint, valamint kiváló rezgésállósággal rendelkezik (5 gn, f=2...500 Hz az IEC 60068-2-6 szerint). A kapcsoló ellenáll akár 7000000 Pa nyomású nagynyomású mosásnak is 55°C-on, 0,1 méter távolságból, ami különösen hasznos olyan környezetben, ahol rendszeres tisztítás szükséges.
A választókapcsoló fej számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-1. Rendelkezik továbbá CSA, DNV, BV, LROS (Lloyds register of shipping) és UL minősítésekkel, ami biztosítja a termék globális elfogadottságát és alkalmazhatóságát. A ZB5FJ2C0 választókapcsoló különböző elektromos összetétel kódokkal használható (C3, C4, C5, C6, C7, C8, C11, C15, SF1), ami rugalmas konfigurációs lehetőségeket biztosít a különféle kapcsolási igényekhez, akár 6 kontaktusig. A kontaktusok elrendezése és száma a választott kódtól függően változhat, lehetővé téve a nyitó (N/C) és záró (N/O) érintkezők megfelelő kombinációját az adott alkalmazáshoz.
Schneider Electric Harmony XB5 - ZB5FJ2C0 - panelbe süllyesztett műanyag választókapcsoló fej, Ø30, meghosszabbított fej, 2 állású, szürke perem műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék vagy alkatrész típus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó állású
Működtető profilja: Fekete hosszú fogantyú
Működtető kiegészítő információ: Nem lakatolható
Működtető pozíció információ: 2 pozíció 90°
Mechanikai adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Befogási vastagság: 1-6 mm / 0,04-0,24 inch
Elektromos adatok
Elektromos összetétel kód:
C3: <6 kontaktus egyes blokkokkal elülső rögzítéshez
C4: <6 kontaktus egyes és kettős blokkokkal elülső rögzítéshez
C5: <5 kontaktus egyes blokkokkal elülső rögzítéshez
C6: <5 kontaktus egyes és kettős blokkokkal elülső rögzítéshez
C7: <4 kontaktus egyes blokkokkal elülső rögzítéshez
C8: <4 kontaktus egyes és kettős blokkokkal elülső rögzítéshez
C11: <3 kontaktus egyes blokkokkal elülső rögzítéshez
C15: <1 kontaktus egyes blokkokkal elülső rögzítéshez
SF1: <3 kontaktus egyes blokkokkal elülső rögzítéshez
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Környezeti adatok
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
IP védelmi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
NEMA védelmi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védelmi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
