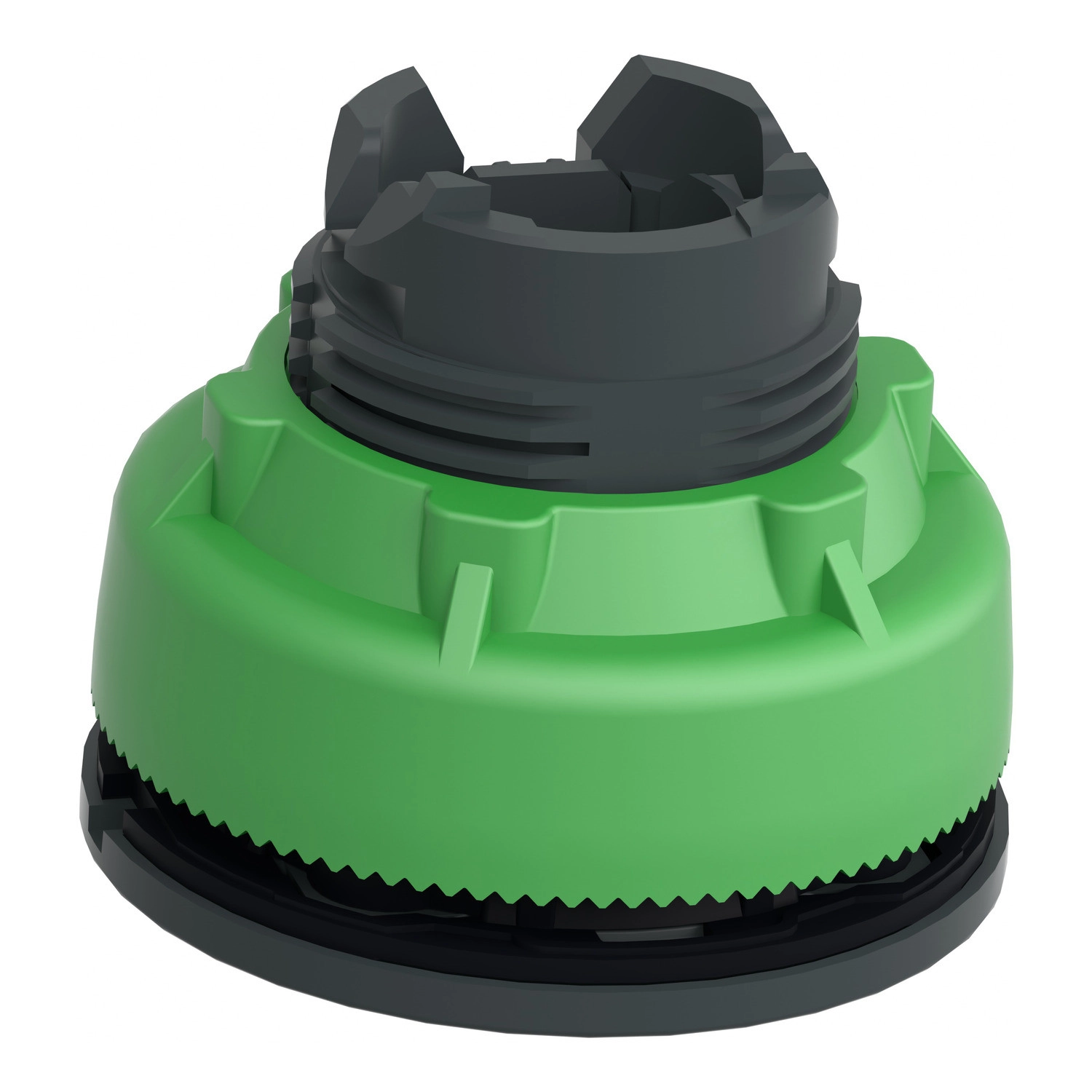

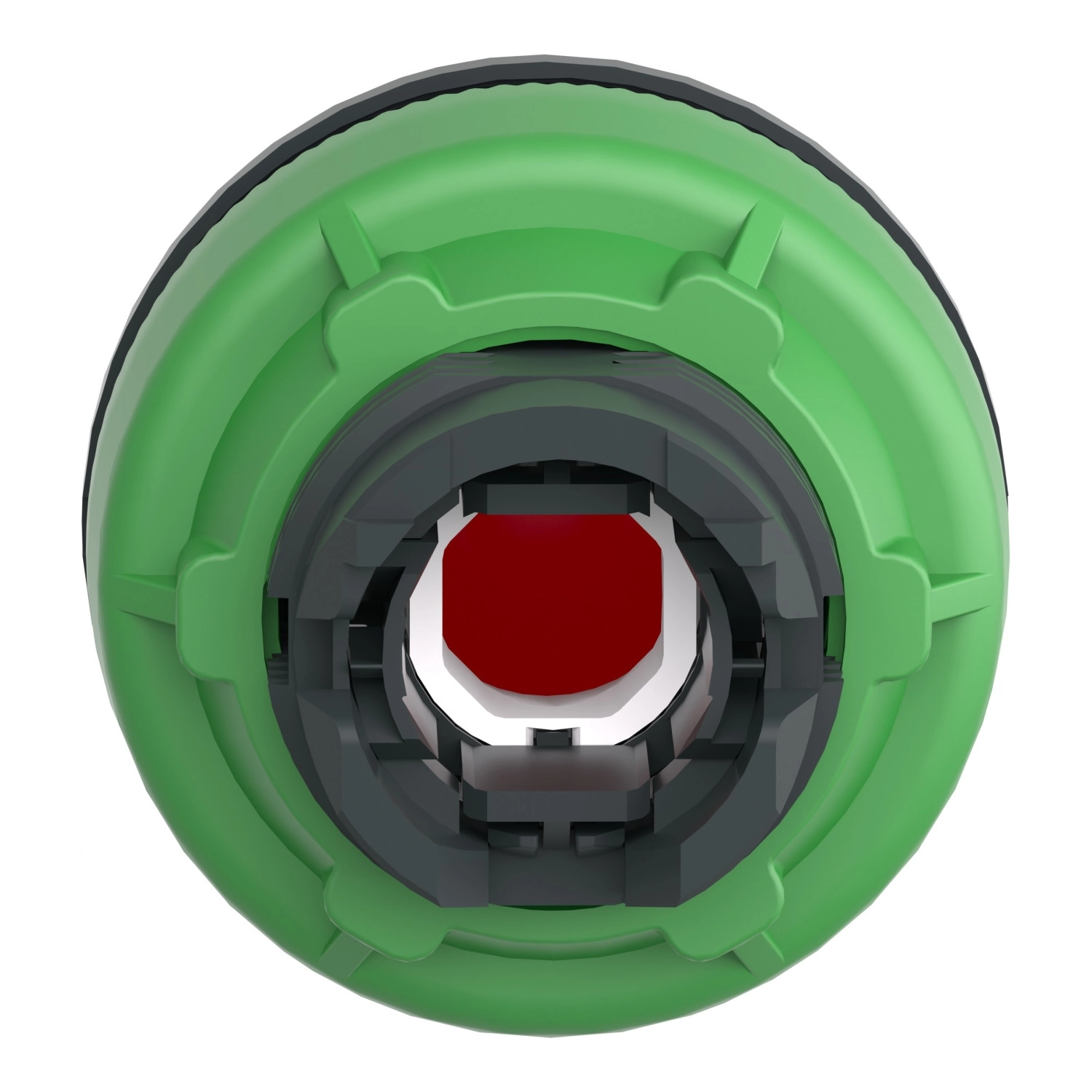

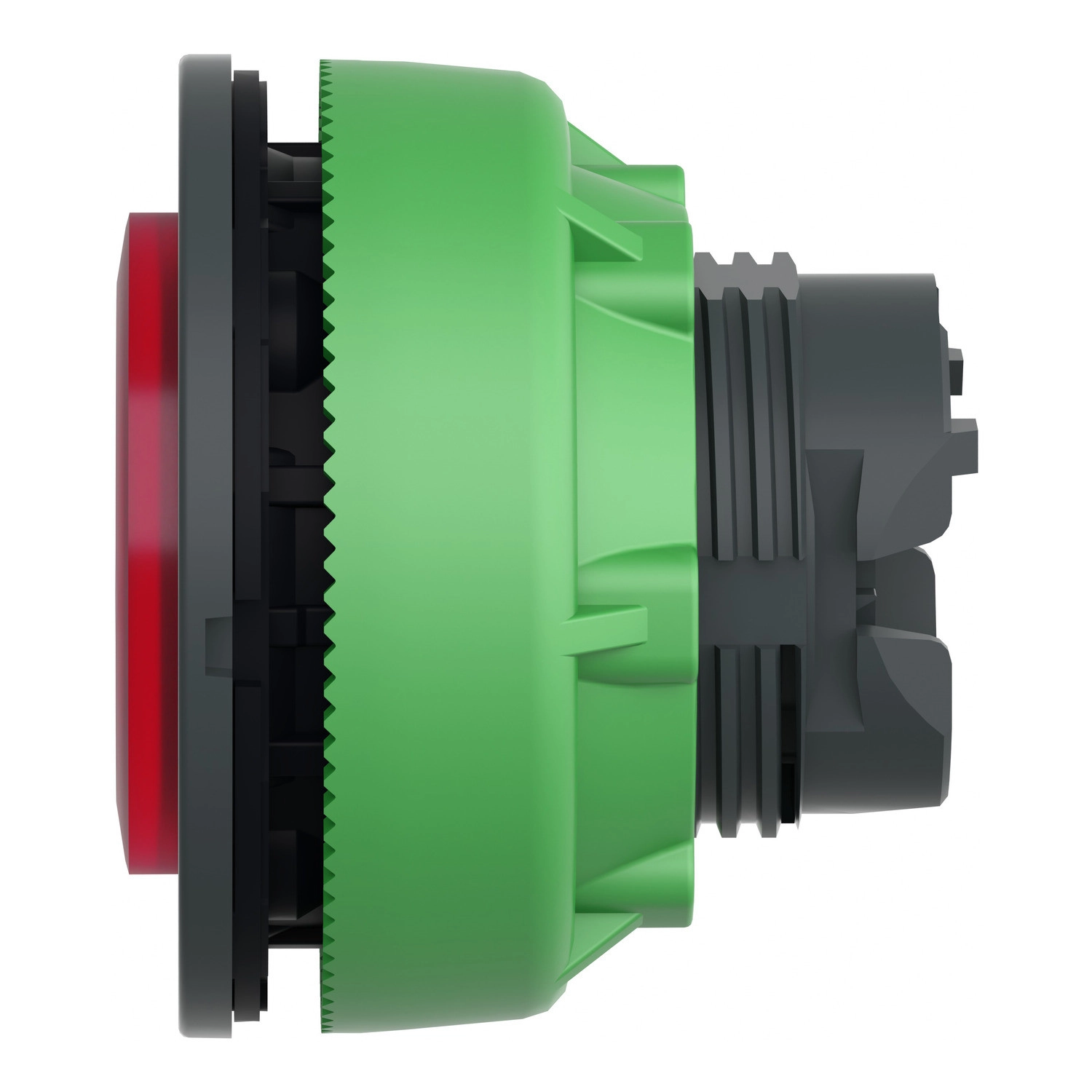

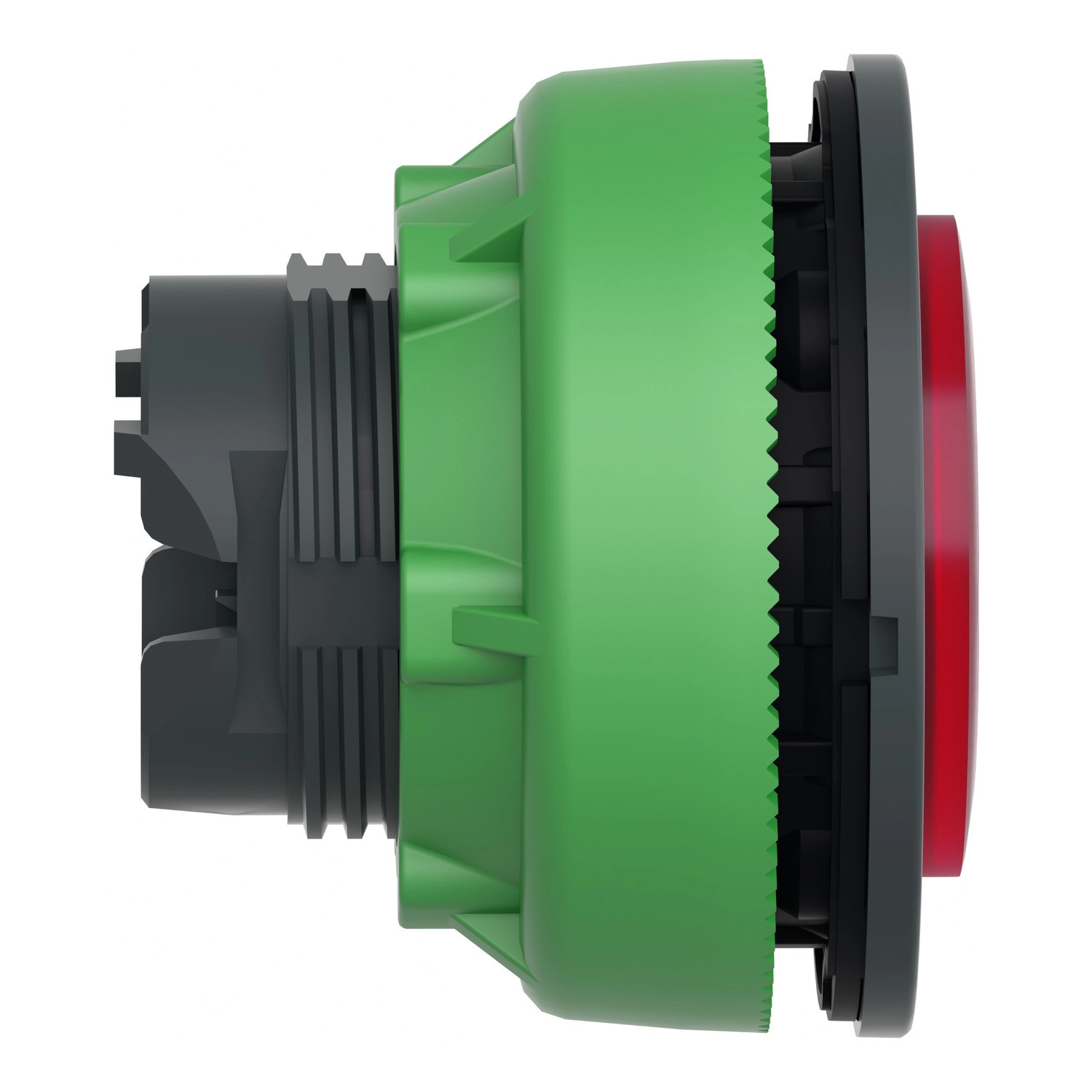

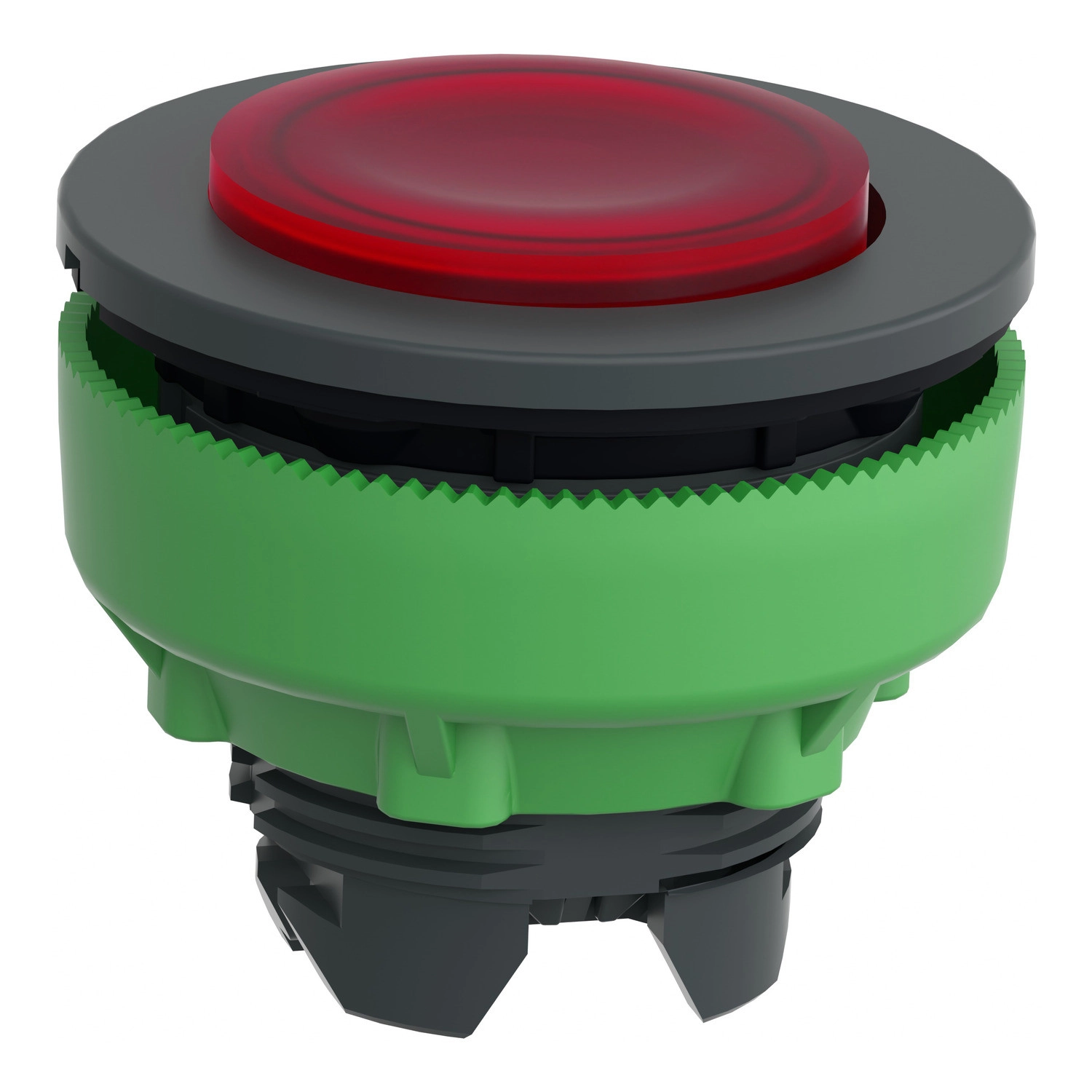

A Schneider Electric Harmony XB5 sorozat ZB5FH43 nyomógomb feje egy kiváló minőségű ipari vezérlőelem, amely kifejezetten megbízható működést biztosít a legigényesebb ipari környezetekben is. Ez a piros, kiemelkedő kialakítású nyomógomb fej 30 mm-es szerelőátmérővel rendelkezik, és kompatibilis a gyártó univerzális LED blokkjaival, így rugalmas megvilágítási lehetőségeket kínál.

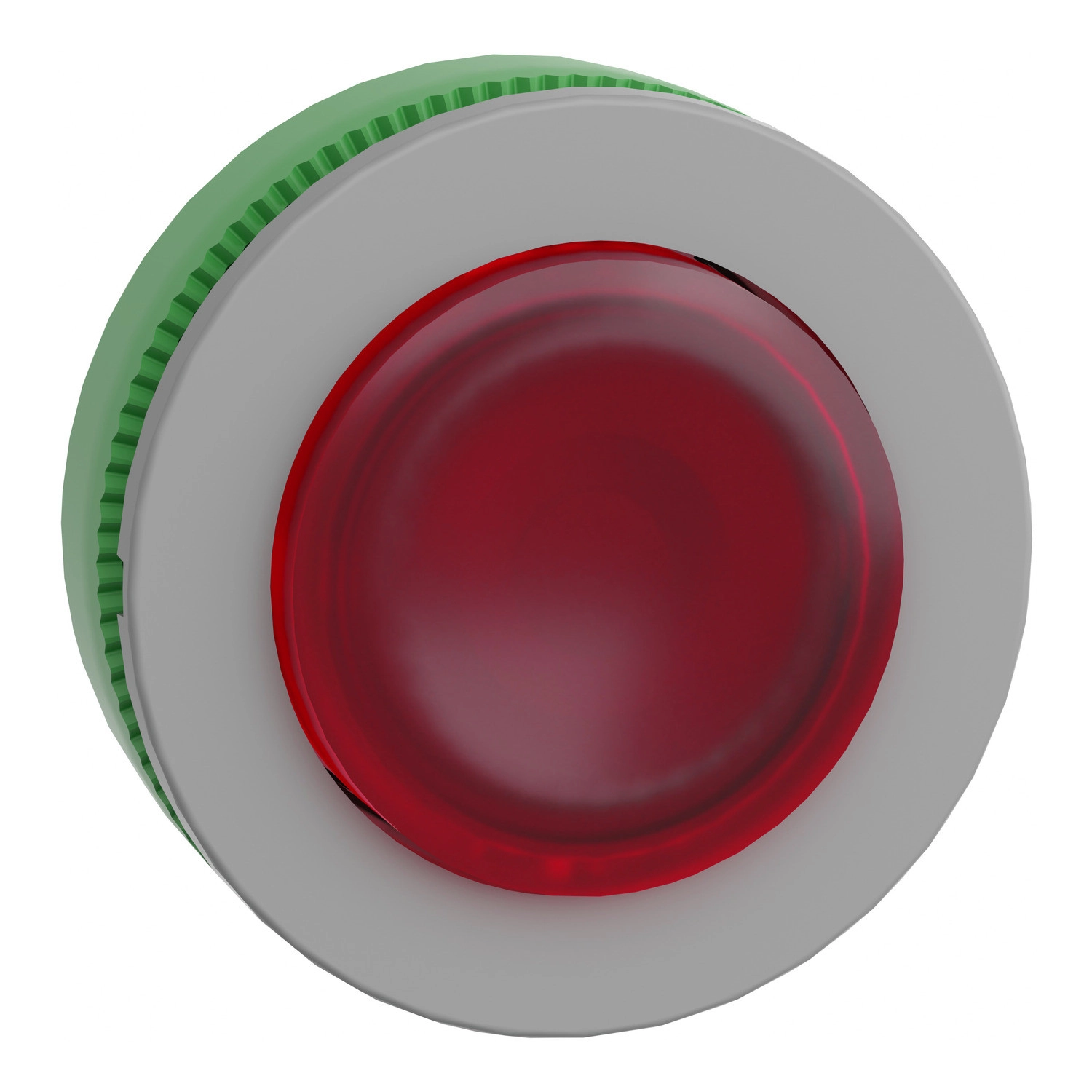

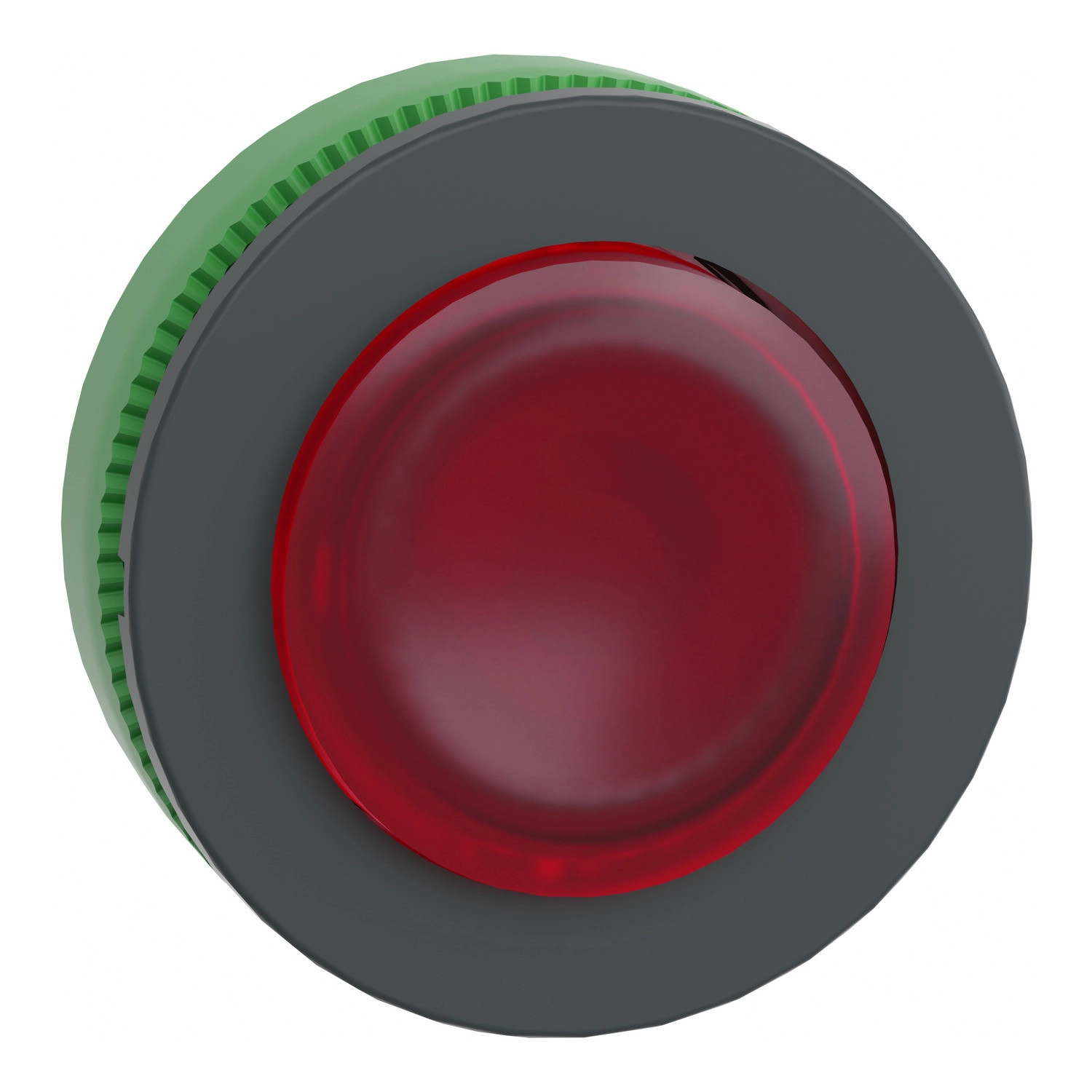

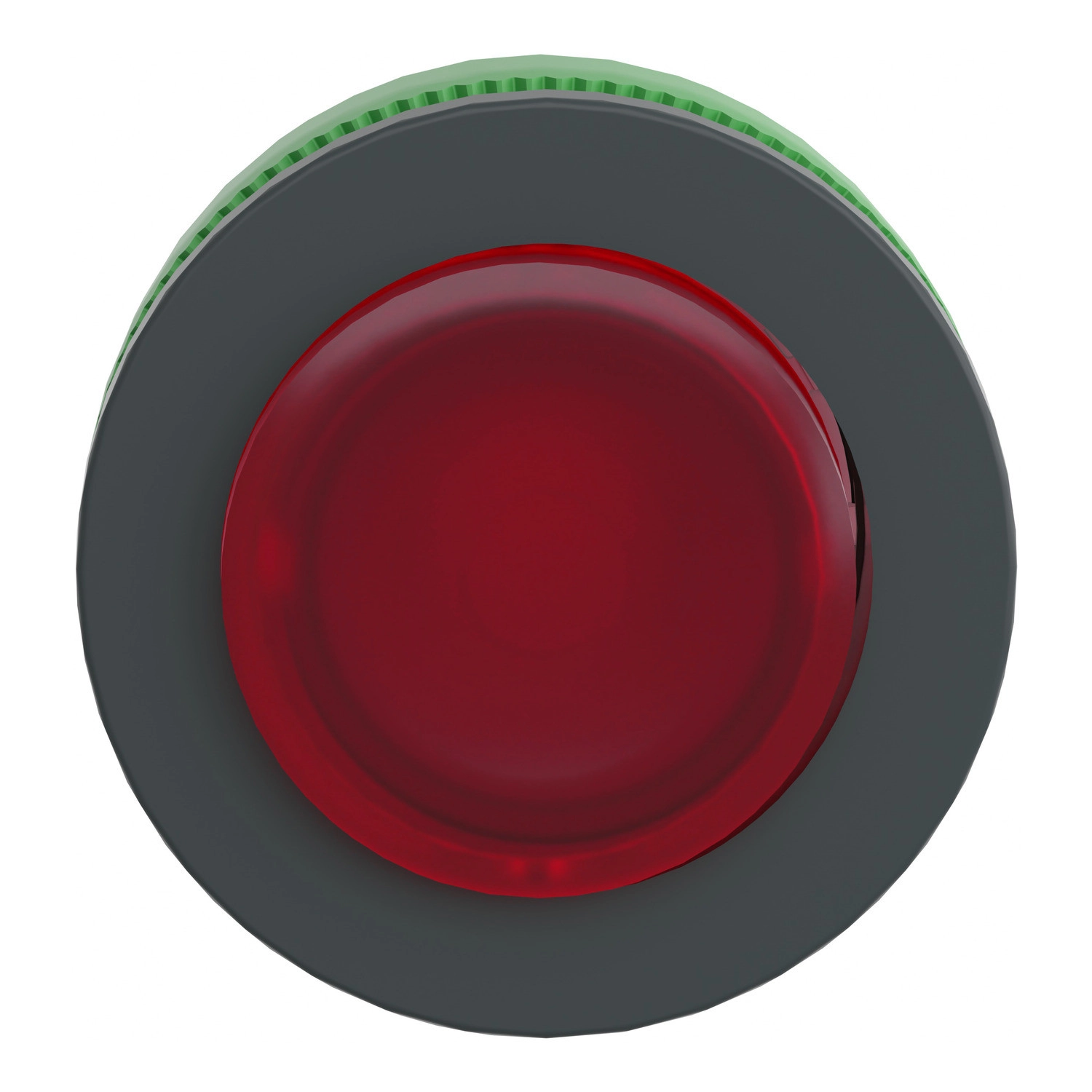

A ZB5FH43 nyomógomb fej sötétszürke műanyag keretbe ágyazott piros, kiemelkedő felülettel rendelkezik, amely jelölés nélküli kivitelben készült. A műanyag anyagválasztás könnyű, mégis tartós konstrukciót eredményez, ami hozzájárul a termék hosszú élettartamához. A nyomógomb push-push működésű, ami azt jelenti, hogy az első megnyomással aktiválható, a második megnyomással pedig deaktiválható. Ez a kialakítás különösen hasznos olyan alkalmazásokban, ahol a be- és kikapcsolás funkciókat egyetlen kezelőelemmel kell megoldani. A ZB5FH43 fejegység beépítési módja built-in-flush, ami a panel síkjába történő szerelést teszi lehetővé, miközben a nyomógomb felülete kiemelkedik, ezzel biztosítva a jó láthatóságot és ergonomikus kezelhetőséget.
A ZB5FH43 műszaki paraméterei kiemelkedő teljesítményt mutatnak. Az eszköz 500 000 ciklus mechanikai élettartammal rendelkezik, ami intenzív használat mellett is hosszú távú megbízhatóságot garantál. Méretei kompakt kialakítást biztosítanak: 37 mm széles, 37 mm magas és 32 mm mély. Elektromos felépítését tekintve többféle csatlakozási kóddal kompatibilis: C11, C15, SF1 és C9, amelyek különböző érintkezőkonfigurációkat tesznek lehetővé. Ezek a kódok különböző számú érintkezők használatát támogatják, például a C15 kód lehetővé teszi 1 NO, 1 NC vagy kombinált (1 NO + NC, 1 NO + NO, 1 NC + NC) érintkezők alkalmazását az elülső szerelésű blokkok használatával. A termék szerelési szorítási vastagság tartománya 1-6 mm, ami széles körű kompatibilitást biztosít különböző vastagságú panelek esetén.
A ZB5FH43 kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69, IP69K védettségi fokozatoknak felel meg, amelyek garantálják a por és víz elleni teljes védelmet, valamint a nagynyomású mosás elleni védelmet is (7000000 Pa 55 °C-on, 0,1 m távolságból). A termék továbbá IK03 ütésállósággal rendelkezik az IEC 50102 szabvány szerint. Rezgésállósága 5 gn (f=10...500 Hz) vagy 2 mm csúcstól-csúcsig (f=2...10 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén, illetve 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen. Üzemi és tárolási hőmérséklet-tartománya -40...+70 °C, így szélsőséges körülmények között is megbízhatóan működik. A termék megfelel számos nemzetközi szabványnak, többek között: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1, valamint rendelkezik UL és CSA tanúsítványokkal. Ez a nyomógomb fej ideális választás ipari vezérlőpanelekbe, gépi berendezésekbe és egyéb ipari alkalmazásokba, ahol megbízható működésre és tartósságra van szükség.
Schneider Electric Harmony XB5 - ZB5FH43 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Termék típusa: Nyomógomb fej világításhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: Univerzális LED
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Built-in-flush
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: push-push
Működtető profilja: Piros kiemelkedő, jelölés nélküli
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Szorítási vastagság: 1-6 mm
Mechanikai jellemzők
Mechanikai élettartam: 500 000 ciklus
Elektromos összetételi kódok: C11, C15, SF1, C9 érintkezőkonfigurációkhoz
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Védelmi fokozatok
IP védettség: IP66, IP67, IP69, IP69K
UL védettségi típusok: Type 13, Type 12, Type 4, Type 4X
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Ellenállási jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms), 25 gn (időtartam = 6 ms, 1000 ütés minden tengelyen)
Rezgésállóság: 5 gn (f= 10...500 Hz), 2 mm csúcstól csúcsig (f= 2...10 Hz)
Szerelési és csatlakoztatási információk
Panel kivágás: Ø30,75 mm ajánlott (Ø30,5 mm +0,5 mm)
Csatlakozási távolságok: csavaros sorkapcsokhoz vagy dugaszolható csatlakozókhoz: a=40 mm, b=40 mm; Faston csatlakozókhoz: a=45 mm, b=40 mm
