A Schneider Electric Harmony XB5 sorozatához tartozó ZB5FH3C0 egy prémium kategóriás, süllyesztett fejű, nyomógomb fej, amely kiválóan alkalmazható különféle ipari és kereskedelmi vezérlőpanelek kialakításához. Ez a zöld színű, nyomó-nyomó működési módú nyomógomb fej a legmagasabb ipari követelményeknek megfelelően került kialakításra, biztosítva a hosszú távú, megbízható működést még a legzordabb körülmények között is.

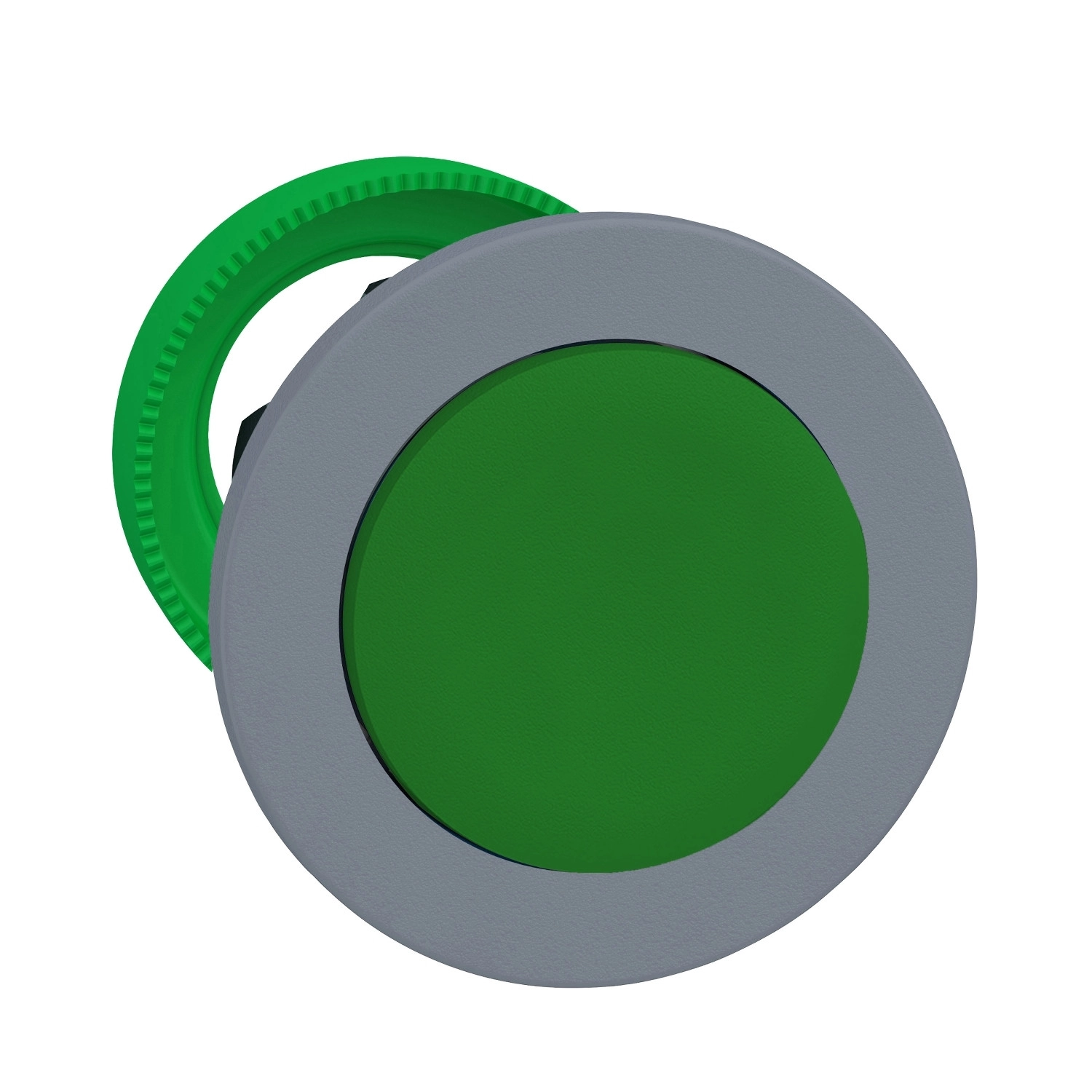

A ZB5FH3C0 nyomógomb fej 30,5 mm-es szerelési átmérővel rendelkezik, szürke színű műanyag kerettel és kiemelkedő zöld működtető felülettel. A termék kerek kialakítású, jelölés nélküli kivitelben készült, így univerzálisan alkalmazható különböző vezérlési feladatok ellátására. A push-push működési módnak köszönhetően a gomb benyomásra aktiválódik, majd ismételt benyomásra deaktiválódik, így ideális választás lehet kétsebességes motorok, váltakozó működésű eszközök vagy különféle be/ki kapcsolási funkciók megvalósításához.
A nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik. IP66 és IP67 védettségi szintjének köszönhetően tökéletesen ellenáll a pornak és a víznek, valamint a magas nyomású vízsugárnak is ellenáll (7000000 Pa 55°C-on, 0,1 m távolságból). Az IK03 ütésállóságának köszönhetően mechanikai behatásokkal szemben is ellenálló. A termék -40°C és +70°C közötti széles működési és tárolási hőmérséklet-tartománnyal rendelkezik, így extrém környezetben is megbízhatóan működik. Túlfeszültség elleni védelme Class II besorolású, ami tovább növeli a biztonságos használatot.
A mechanikai tartósság szempontjából a ZB5FH3C0 kiemelkedő élettartamot kínál, 500 000 kapcsolási ciklust képes teljesíteni. A termék kiváló rezgésállósággal rendelkezik (5 gn 10-500 Hz frekvenciatartományban, valamint 2 mm csúcstól-csúcsig 2-10 Hz között). Ütésállósága is figyelemre méltó: fél szinusz hullám gyorsulás esetén 30 gn (18 ms) és 50 gn (11 ms), illetve 25 gn (6 ms) 1000 ütés esetén minden tengely mentén. A termék számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványokat. Rendelkezik UL és CSA tanúsítványokkal is.
A Schneider Electric Harmony XB5 ZB5FH3C0 nyomógomb fej kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ termékekkel, így rugalmasan illeszthető különféle rendszerkonfigurációkhoz. Több elektromos összeállítási kódot is támogat (C11, C15, SF1, C9), lehetővé téve akár 3 kontaktus használatát egyszeres blokkok esetén elülső szerelésben. A terméket alapelemként szállítják, amelyet a felhasználó további komponensekkel egészíthet ki a specifikus alkalmazási igényeknek megfelelően.
Schneider Electric Harmony XB5 - ZB5FH3C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövidnév: ZB5F
Termék kompatibilitás: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Műszaki adatok
Perem anyaga: Műanyag, szürke színben
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Nyomó-nyomó
Működtető profil: Zöld, kiemelkedő, jelölés nélküli
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: C11 (max. 3 kontaktus egyszeres blokkokkal elülső szerelésben), C15 (max. 1 kontaktus egyszeres blokkokkal elülső szerelésben), SF1 (max. 3 kontaktus egyszeres blokkokkal elülső szerelésben), C9 (max. 3 kontaktus egyszeres blokkokkal elülső szerelésben)
Eszköz megjelenés: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tárolás esetén: -40...70°C
Környezeti hőmérséklet működés közben: -40...70°C
Túlfeszültség kategória: Class II (IEC 60536 szerint)
IP védettségi fokozat: IP66 (IEC 60529 szerint), IP67 (IEC 60529 szerint)
Ellenállás nagy nyomású mosóval szemben: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütésre minden tengely mentén IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2...10 Hz) IEC 60068-2-6 szerint
Szerelési útmutató
A panelbe szereléshez 30,75 mm átmérőjű furat ajánlott (30,5 mm +0,5/0). A termék 1-6 mm közötti panelvastagságra szerelhető. Csavaros kapocsleszorítós vagy csatlakozós kötés esetén minimum 40×40 mm, Faston csatlakozók esetén 45×40 mm távolságot kell tartani a szerelési pontok között.
