A Schneider Electric Harmony XB5 sorozat ZB5FH33 típusú világítható nyomógomb fej egy kiváló minőségű, ipari felhasználásra tervezett kapcsolóelem, amely tökéletes választás vezérlőpanelekhez és automatizálási rendszerekhez. Ez a zöld, kiemelkedő profilú nyomógomb fej kifejezetten a megbízhatóság és a hosszú élettartam jegyében készült, hogy a legigényesebb ipari környezetben is helytálljon.

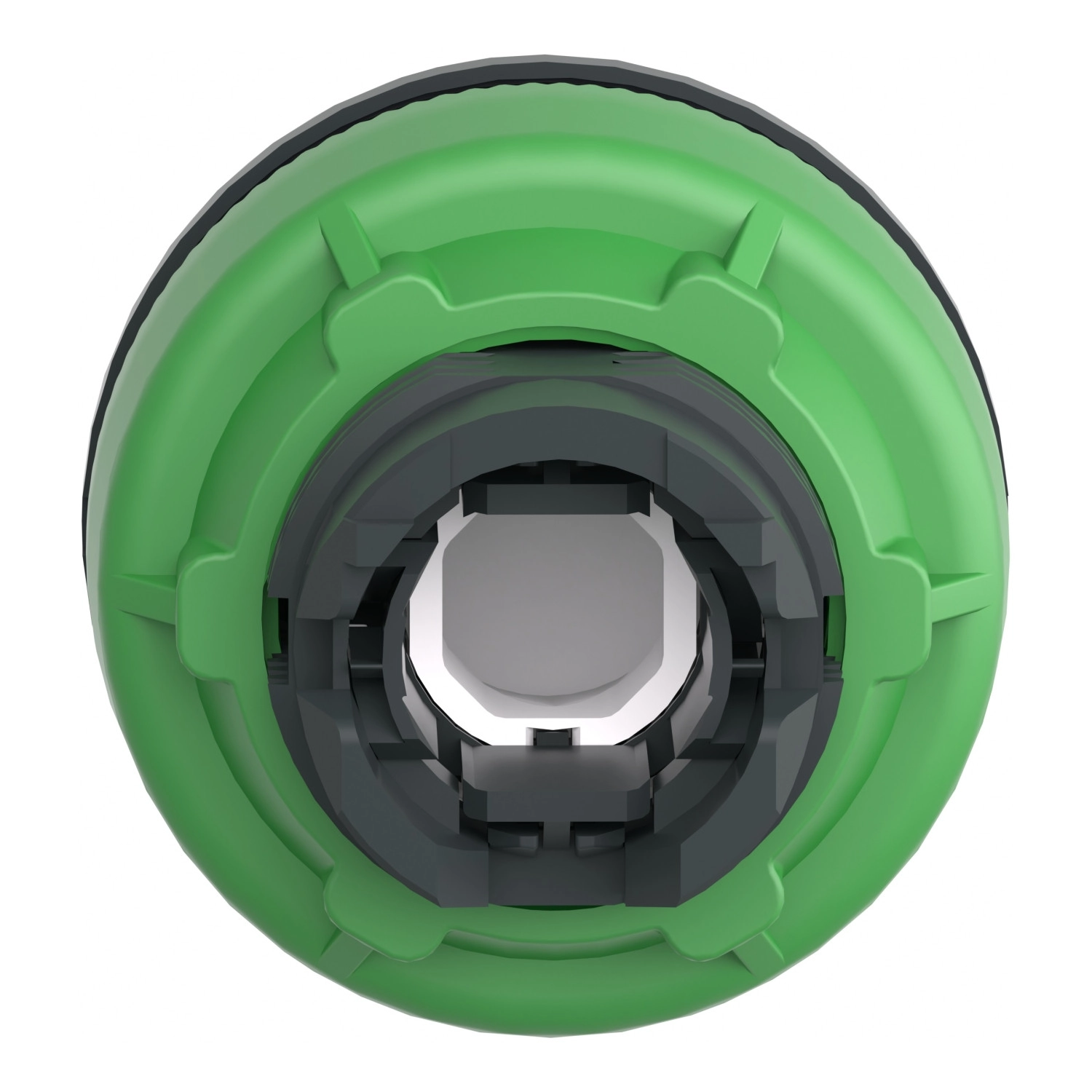

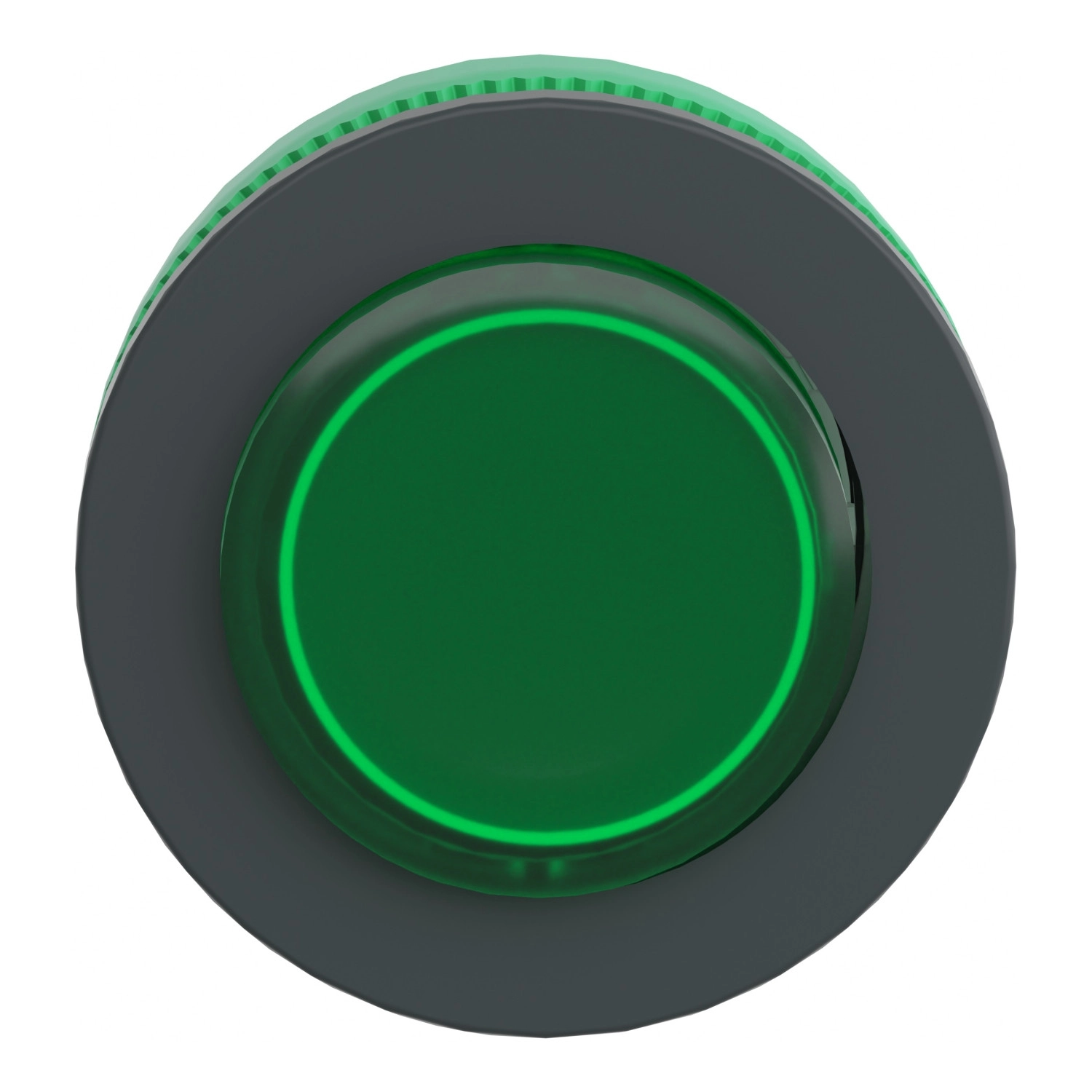

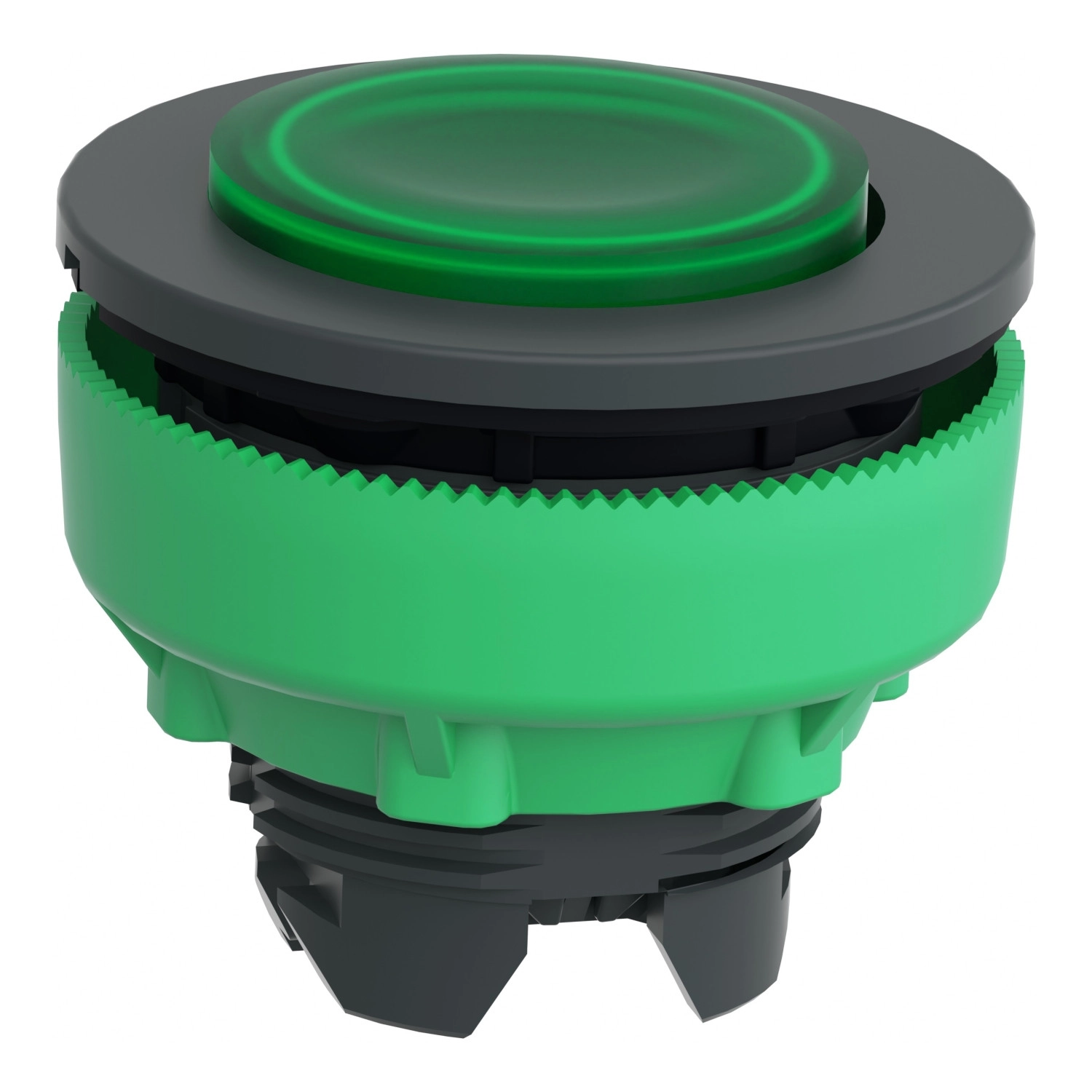

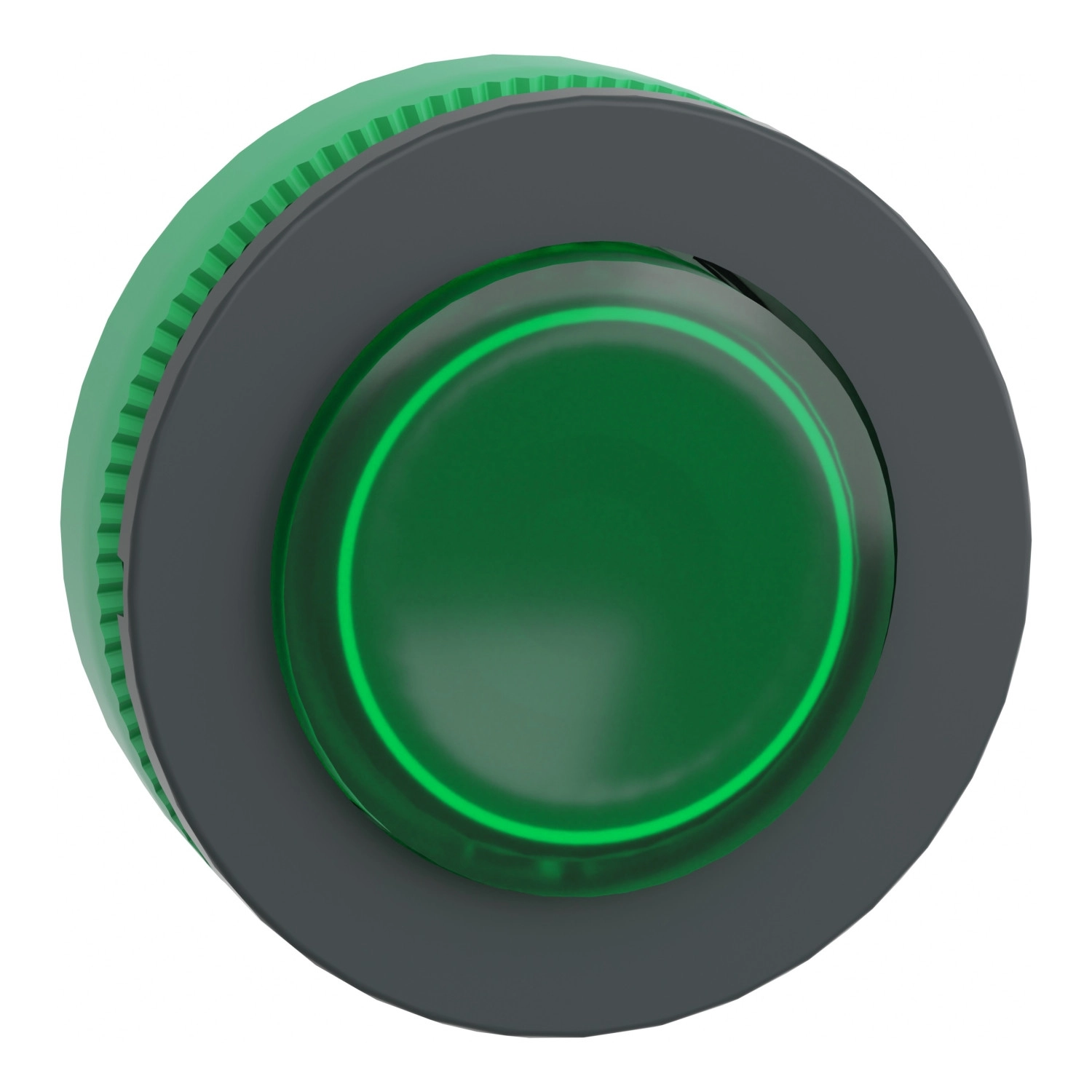

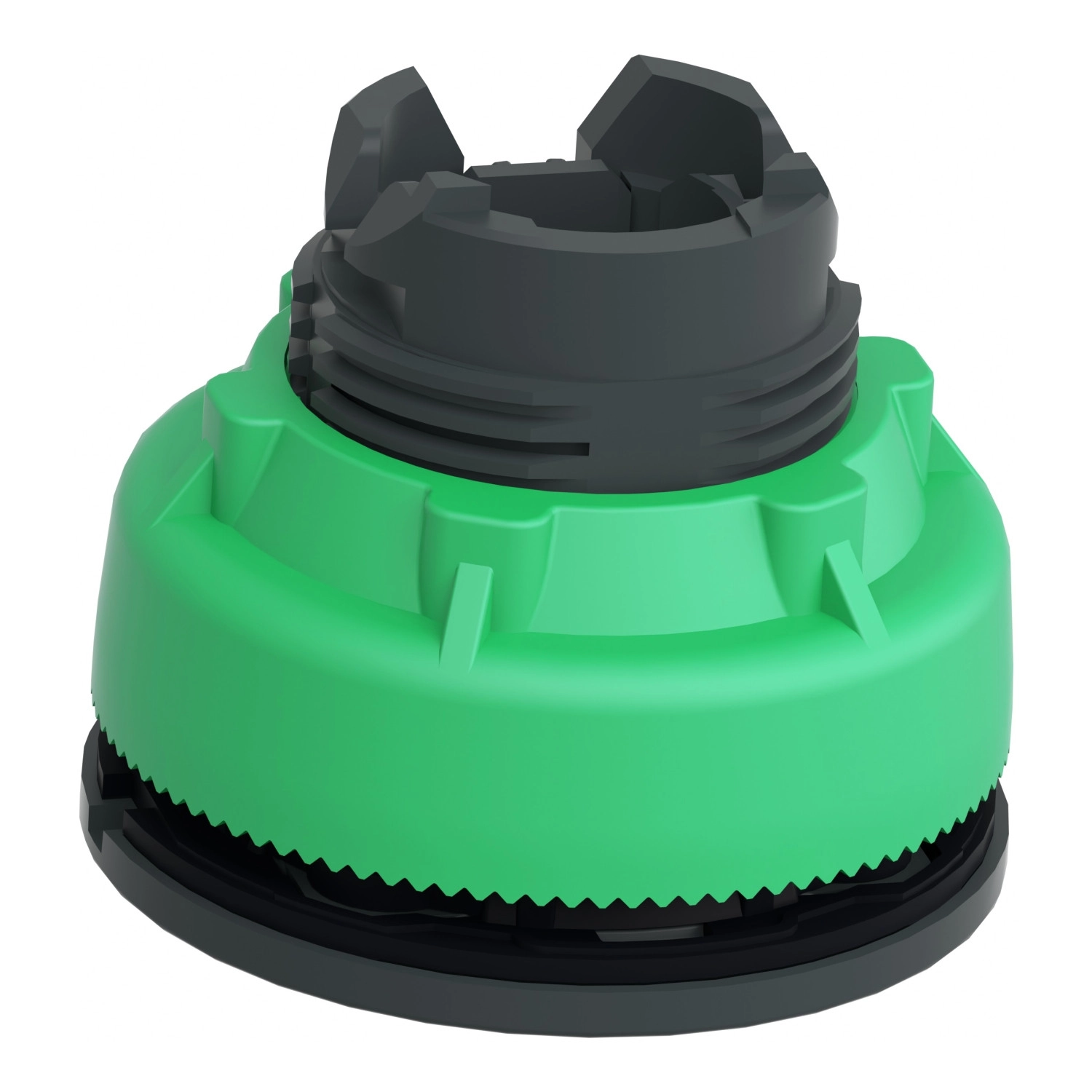

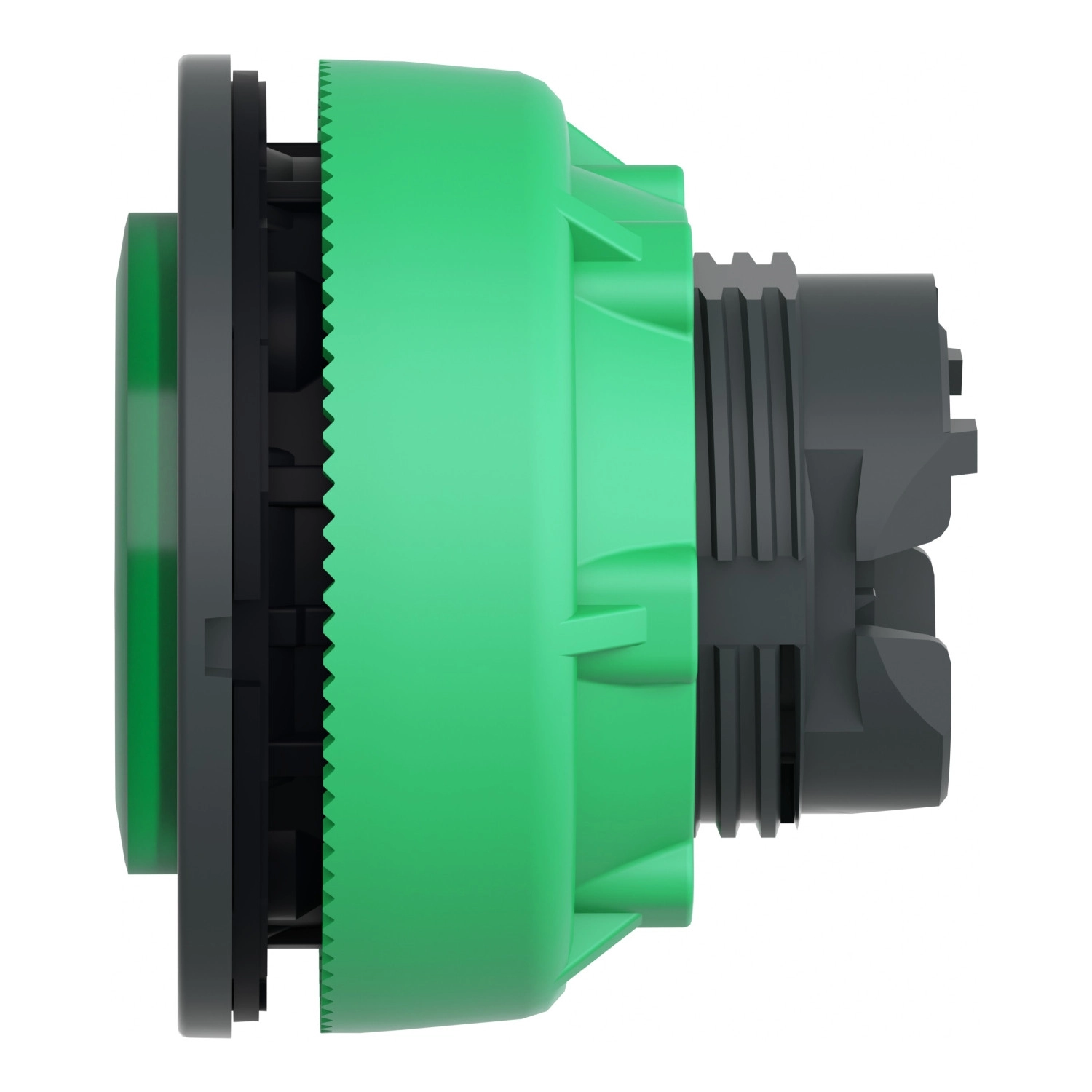

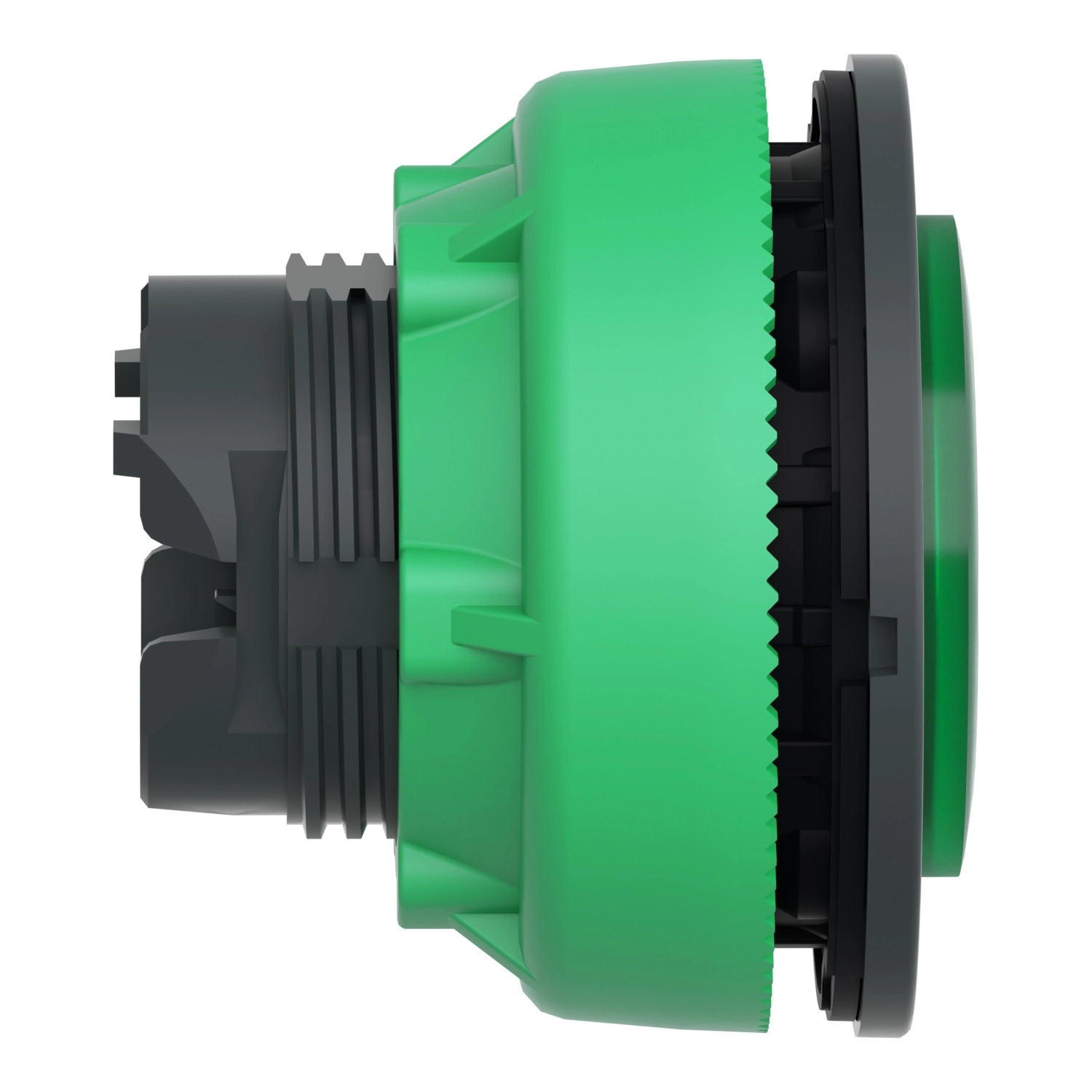

A ZB5FH33 nyomógomb fej a Harmony XB5 sorozat része, amely a Schneider Electric prémium minőségű vezérlőeszközeinek családjába tartozik. A termék dark grey (sötétszürke) műanyag kerettel és kiemelkedő zöld nyomófelülettel rendelkezik, jelölés nélküli kivitelben. A nyomógomb fej különlegessége a push-push működési mechanizmus, amely lehetővé teszi a nyomógomb két állapot közötti váltását egyszerű nyomásokkal. A termék kompatibilis a Schneider Electric univerzális LED blokkjaival, így rugalmasan alkalmazható különböző vezérlési és visszajelzési feladatokhoz. A kompatibilitást a termék frissített kialakítása is biztosítja, amely nem befolyásolja annak funkcionalitását vagy biztonságát.
A ZB5FH33 nyomógomb fej műszaki paraméterei kiemelkedőek. A 30,5 mm-es szerelési átmérő iparági szabvány, ami megkönnyíti a beépítést. A beépítési típus built-in-flush, vagyis panelba süllyesztett kivitel. A termék mechanikai élettartama rendkívül hosszú, 500.000 kapcsolási ciklus, ami biztosítja a hosszú távú, problémamentes működést még intenzív használat mellett is. Különböző elektromos összeállítási kódokkal használható, így rugalmasan illeszthető különböző alkalmazási követelményekhez: C11, C15, SF1 és C9 kódokkal is kompatibilis, ami lehetővé teszi különböző számú és típusú érintkező használatát az előlapi szerelésű egyblokkos kialakításban.
A ZB5FH33 nyomógomb fej környezeti paraméterei szintén kiemelkedőek, ami alkalmassá teszi extrém körülmények közötti használatra is. Az üzemi és tárolási hőmérséklet-tartomány -40...70 °C, ami rendkívül széles spektrumot fed le. A termék TH védelmi kezeléssel rendelkezik. IP védettségi szintje többszörös: IP66, IP67, IP69 és IP69K az IEC 60529, illetve ISO 20653 szabványok szerint, valamint Type 13, Type 12, Type 4 és Type 4X az UL 50 E szabvány szerint. Ez a magas szintű védettség biztosítja a megbízható működést poros, nedves környezetben, és még nagynyomású mosás esetén is, amit a 7000000 Pa nyomással szembeni ellenállás (55 °C-on, 0,1 m távolságból) is alátámaszt. A nyomógomb IK03 ütésállósági fokozattal rendelkezik az IEC 50102 szerint. Kiváló rezgés- és ütésállósággal rendelkezik, a különböző IEC szabványoknak megfelelően tesztelve (30 gn félszinusz hullám gyorsulás 18 ms időtartam alatt, 50 gn félszinusz hullám gyorsulás 11 ms időtartam alatt, valamint 25 gn 6 ms időtartammal 1000 ütés minden tengelyen). A termék számos nemzetközi szabványnak megfelel, többek között: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1, és rendelkezik UL és CSA tanúsítványokkal is.
Schneider Electric Harmony XB5 - ZB5FH33 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világítható nyomógomb fej
Eszköz rövid neve: ZB5F
Kompatibilitás: Univerzális LED
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Built-in-flush (beépített-süllyesztett)
Minimális rendelési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Push-push (nyomó-nyomó)
Működtető profil: Zöld kiemelkedő, jelölés nélküli
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: C11 max. 3 érintkezőhöz egyedi blokkok használatával előlapi szerelésben
C15 max. 1 érintkezőhöz egyedi blokkok használatával előlapi szerelésben
SF1 max. 3 érintkezőhöz egyedi blokkok használatával előlapi szerelésben
C9 max. 3 érintkezőhöz egyedi blokkok használatával előlapi szerelésben
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40…70 °C
Környezeti levegő hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Méret és rögzítési adatok
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
