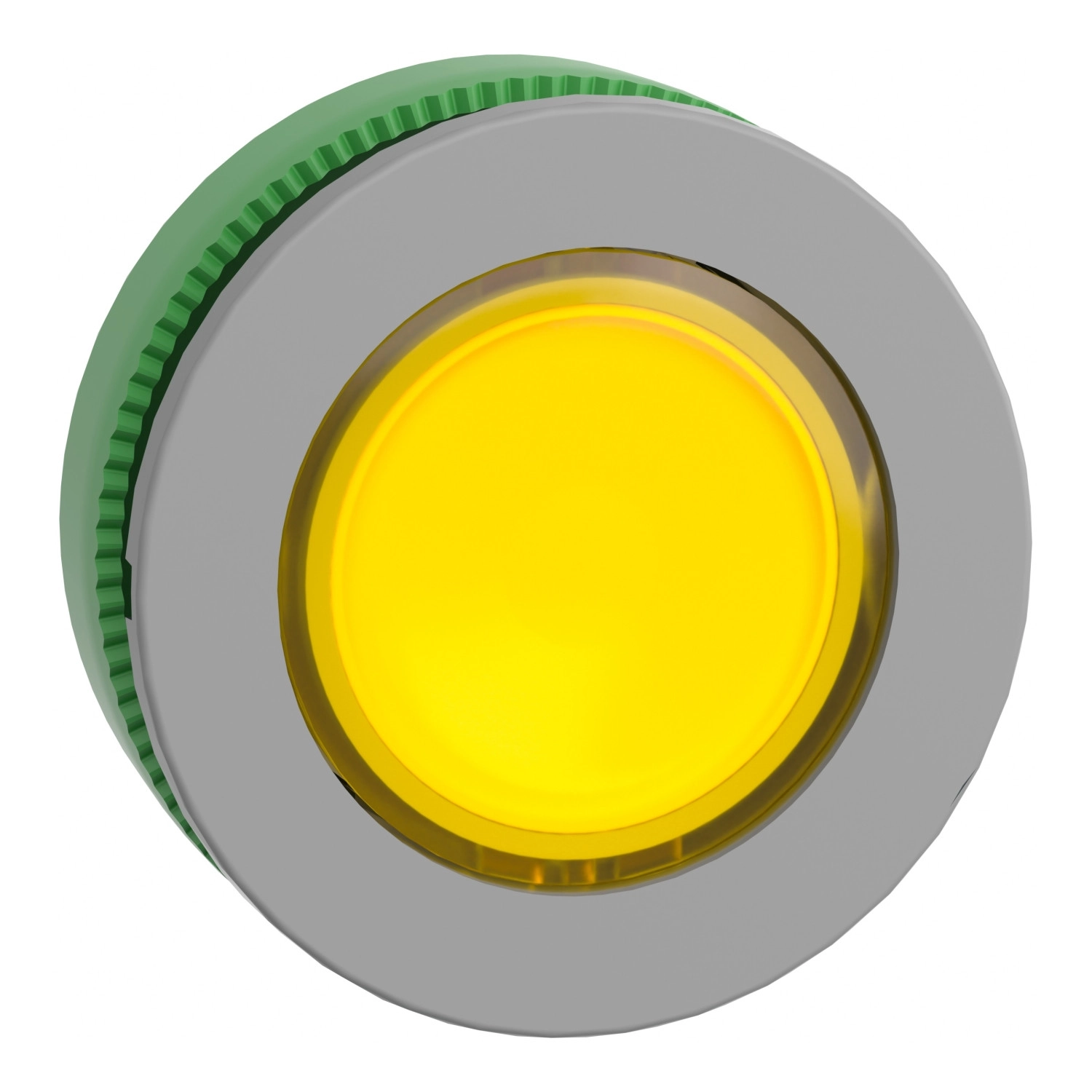

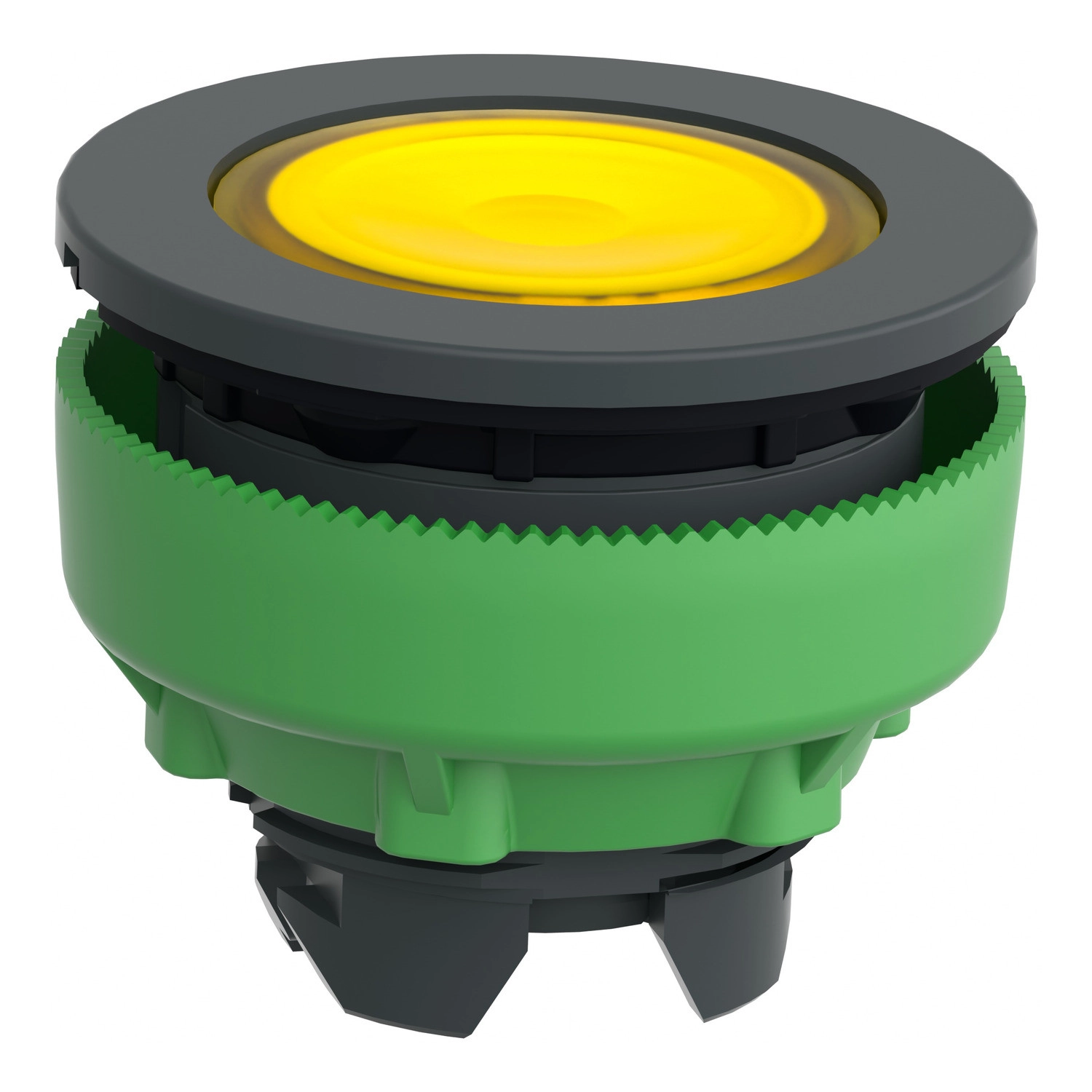

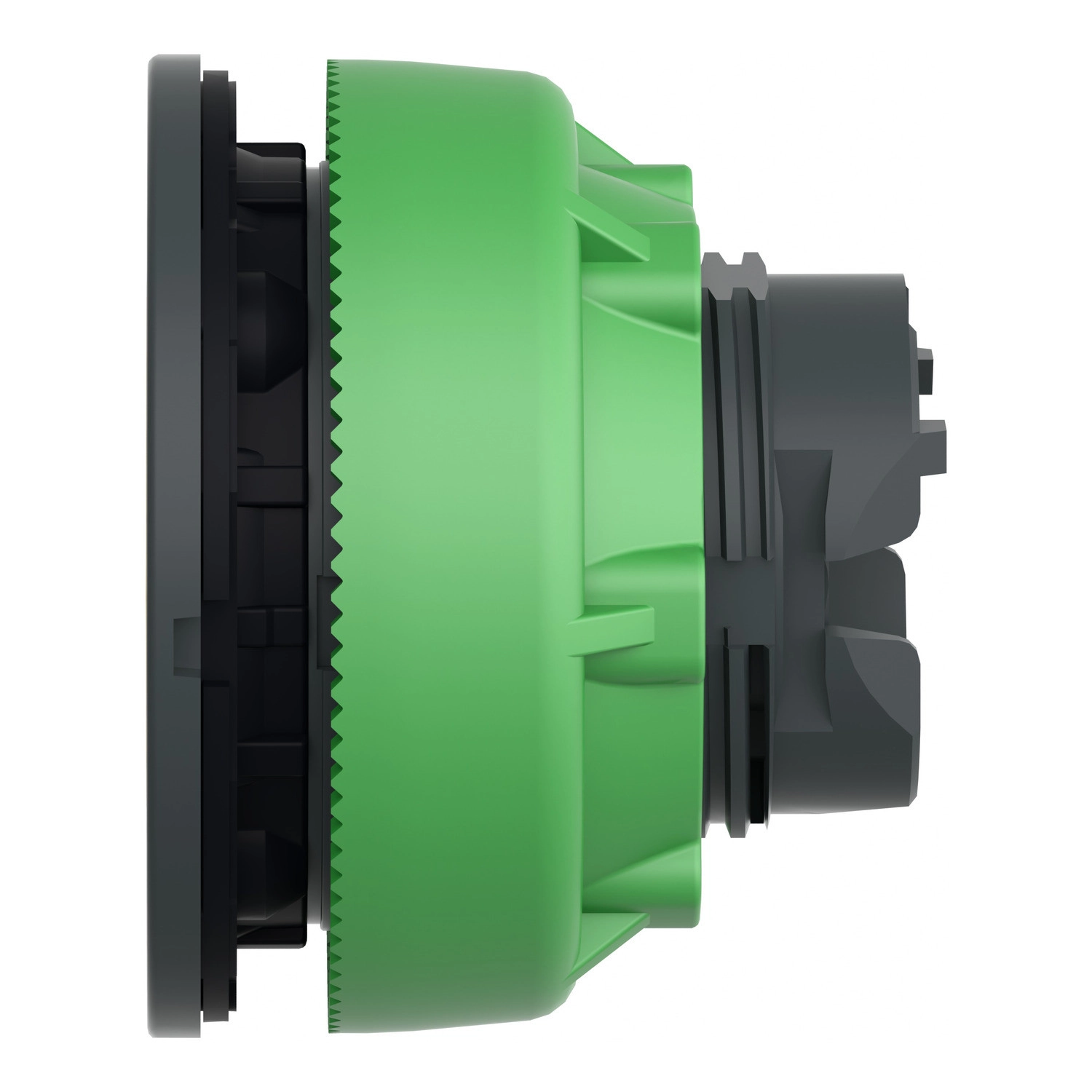

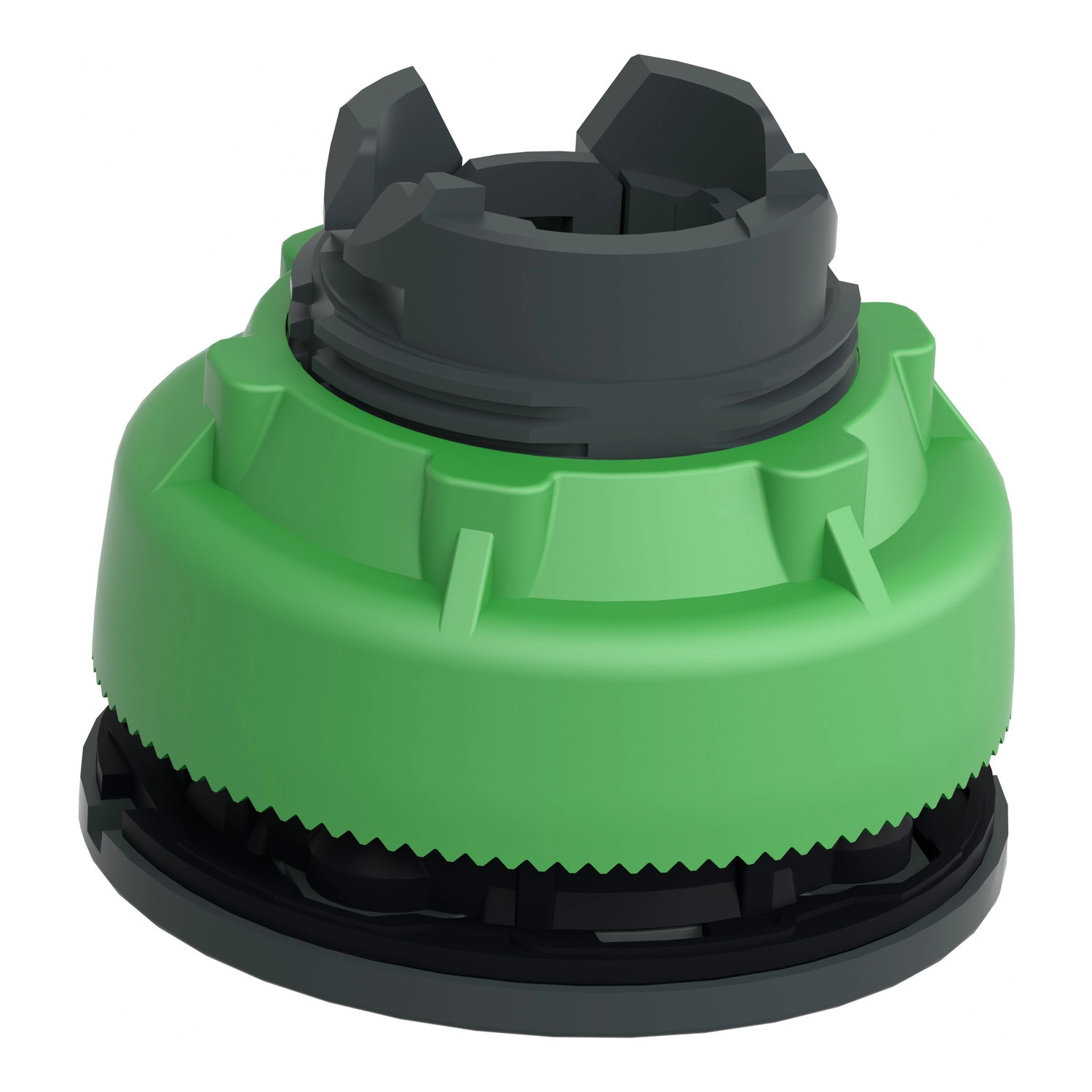

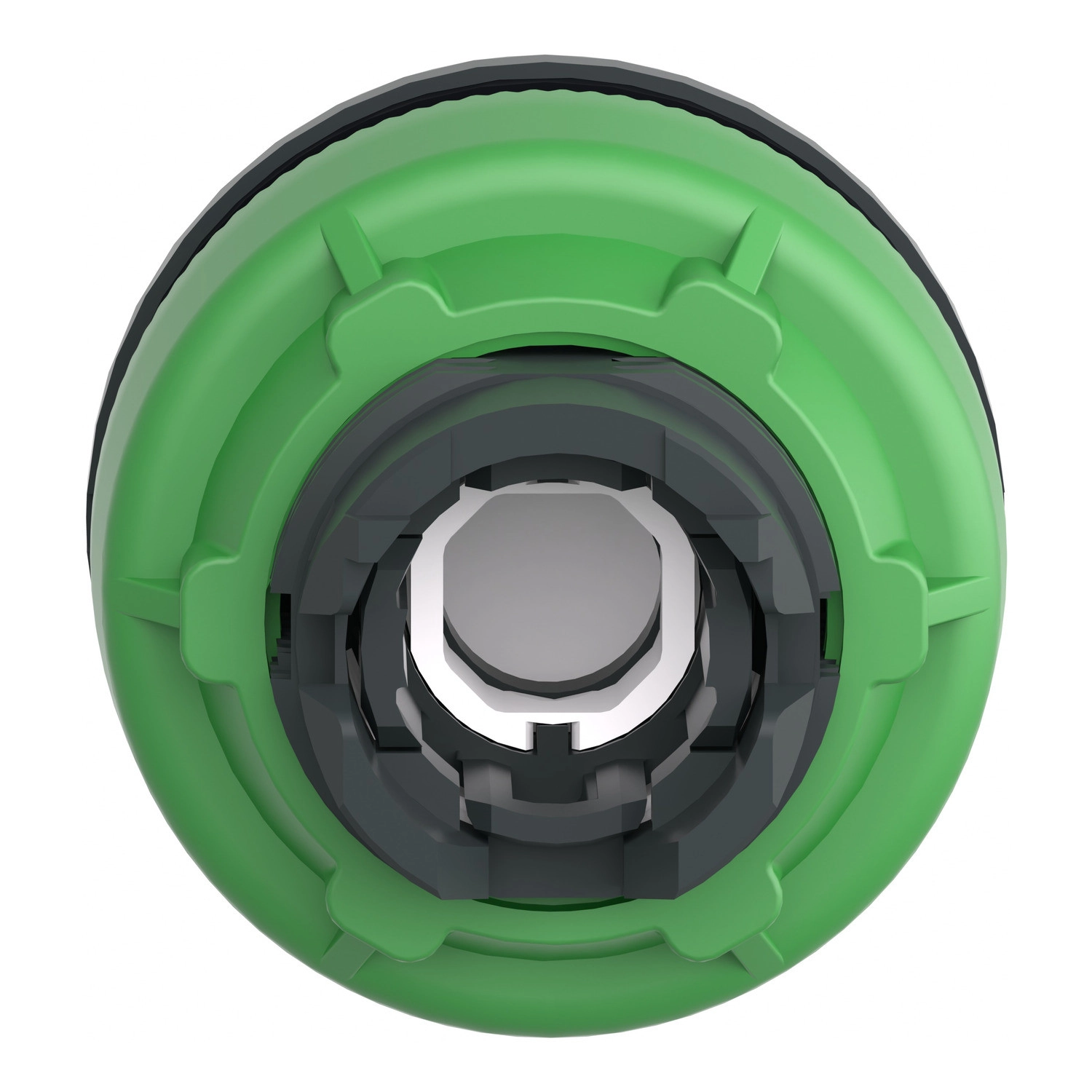

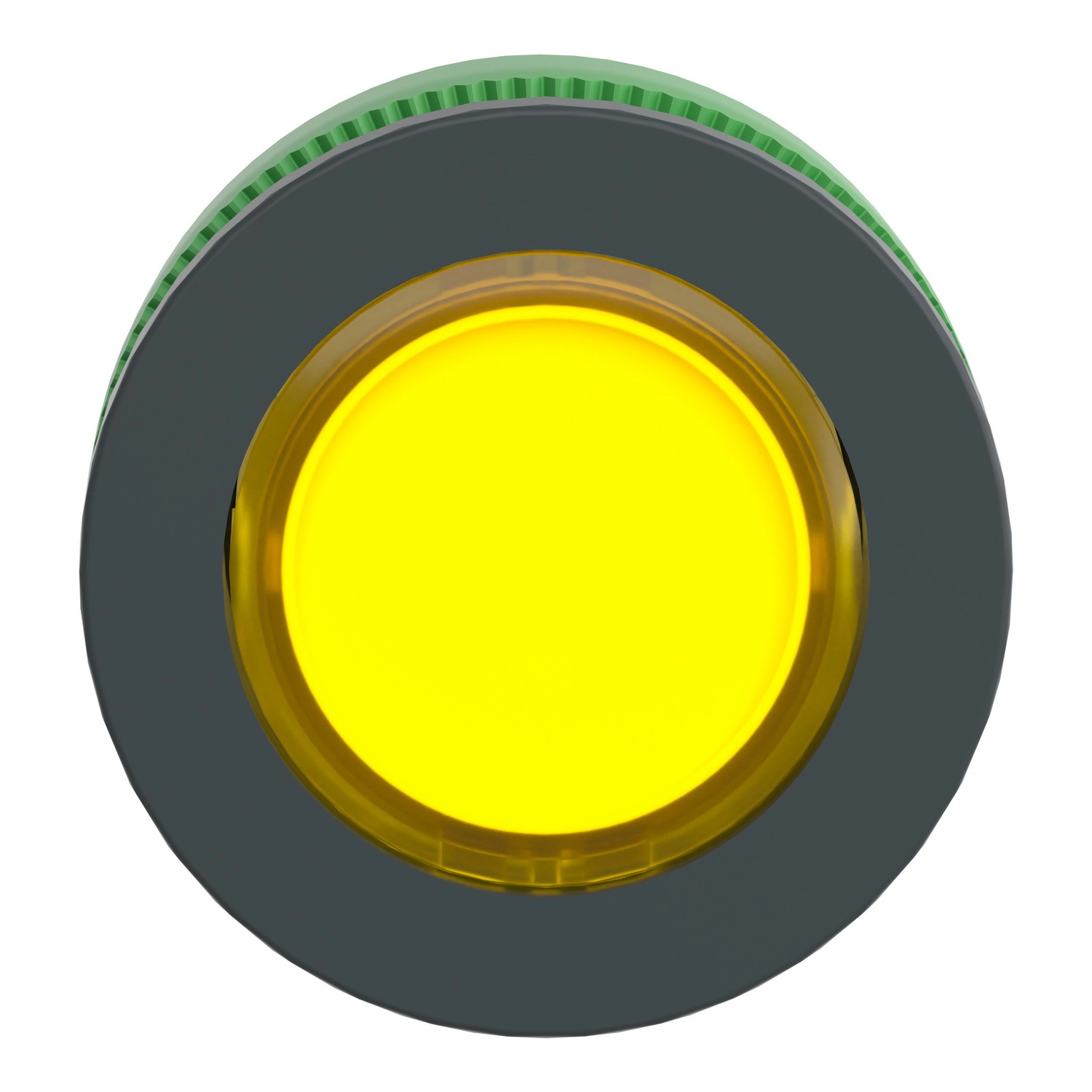

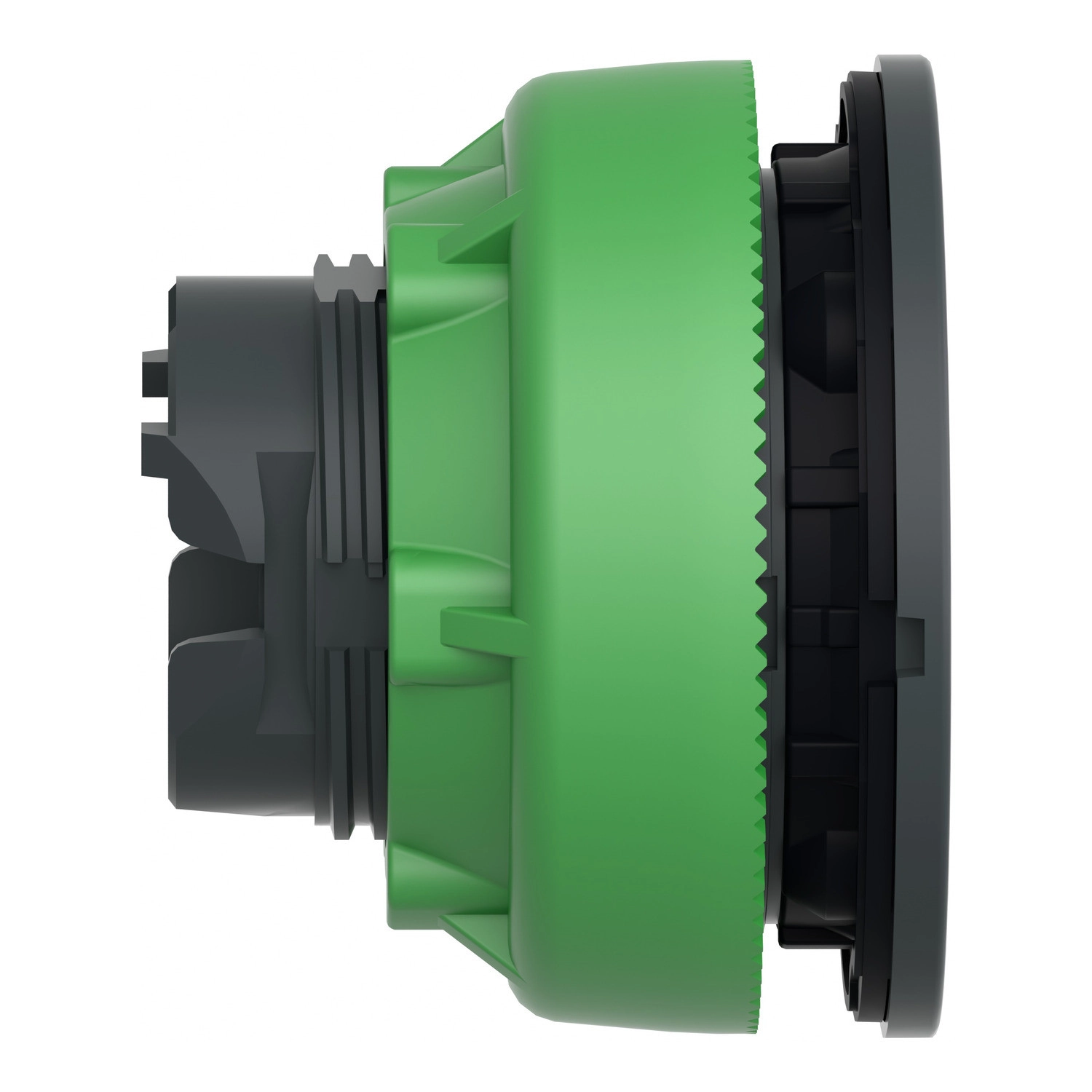

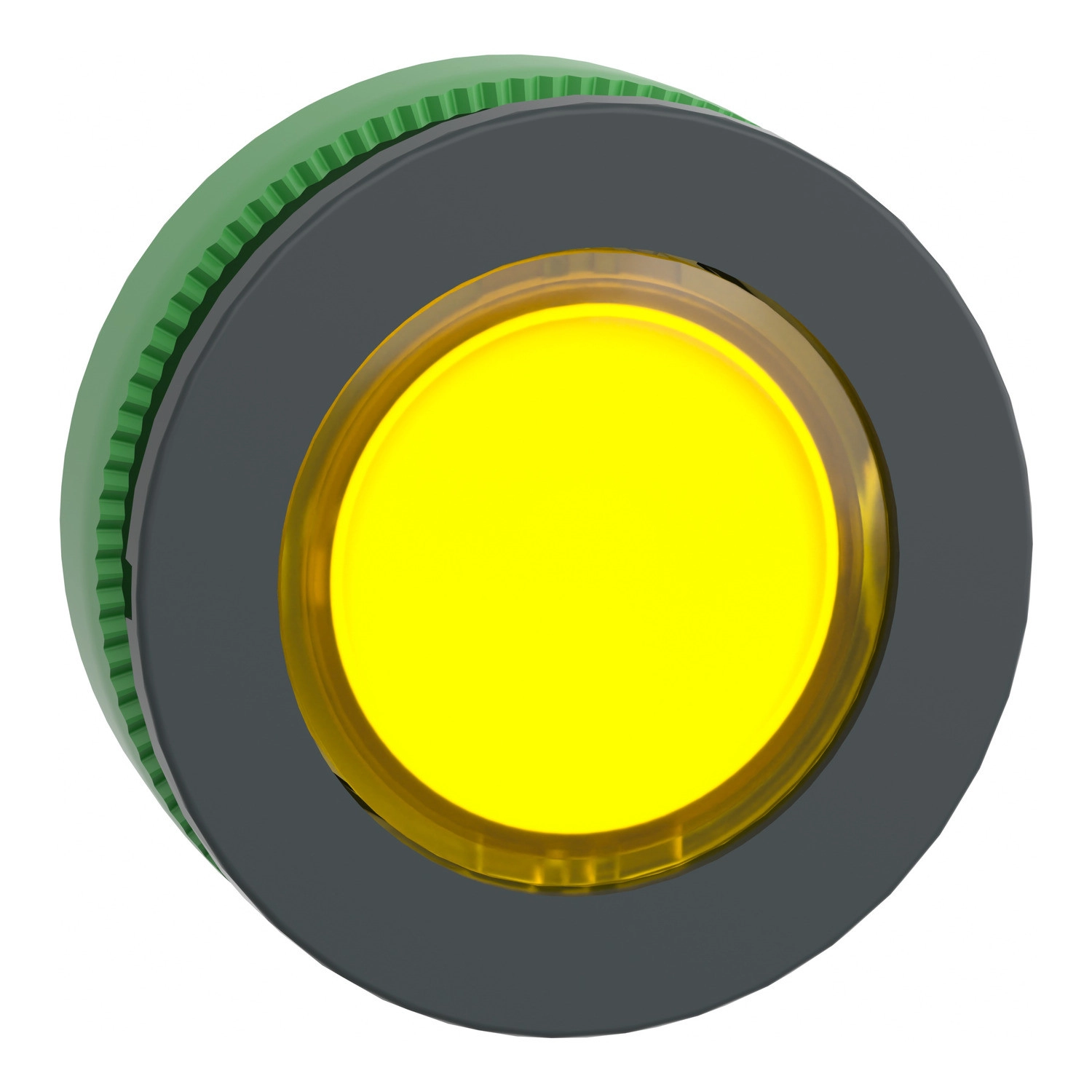

A Schneider Electric Harmony XB5 sorozatú ZB5FH083 világító nyomógomb fej egy kivételesen megbízható és könnyen kezelhető ipari vezérlőelem, amely tökéletes választás különböző vezérlési és automatizálási alkalmazásokhoz. Ez a sárga, unmarked, flush mounted nyomógomb fej a Harmony XB5 sorozat része, amely széles körben elismert a robusztus kivitelezéséről és tartósságáról.
A ZB5FH083 egy push-push működtetésű nyomógomb fej, amely intuitív kezelhetőséget biztosít a felhasználók számára. A sárga jelzőszín kiváló láthatóságot biztosít különböző fényviszonyok között, így ideális figyelmeztető vagy figyelem felhívó funkciókhoz ipari környezetben. A termék univerzális LED-kompatibilitása lehetővé teszi, hogy különböző világítási megoldásokkal kombinálva használd, ezáltal rugalmas vizuális visszajelzést biztosít a gép állapotáról vagy a folyamat helyzetéről. A Schneider Electric által kiadott fontos megjegyzés szerint a terméken előfordulhatnak kisebb megjelenésbeli változások, azonban ezek nem befolyásolják a működést és a biztonságot, valamint biztosítják a kompatibilitást az univerzális LED blokkokkal.
A nyomógomb fej műszaki specifikációi lenyűgözőek: a 30,5 mm-es szerelési átmérőjével szabványos panel nyílásokba könnyen beépíthető. A sötétszürke műanyag keret és a sárga kezelőfelület esztétikus megjelenést biztosít bármilyen vezérlőpanelen. A termék rendkívüli mechanikai tartósságát a 500.000 ciklusos élettartam igazolja, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A ZB5FH083 különböző elektromos összeállítási kódokkal rendelkezik (C11, C15, SF1, C9), ami lehetővé teszi különböző kapcsolási konfigurációk megvalósítását, így rugalmasan alakítható a konkrét alkalmazási igényekhez.
A ZB5FH083 környezeti jellemzői figyelemre méltóak: a -40°C és +70°C közötti működési és tárolási hőmérséklet-tartományával szélsőséges körülmények között is megbízhatóan teljesít. Védelmi besorolása kiemelkedő: IP66, IP67, IP69 és IP69K fokozatoknak felel meg az IEC 60529, illetve ISO 20653 szabványok szerint, továbbá UL 50 E szerinti Type 12, Type 4, Type 4X és Type 13 minősítésekkel is rendelkezik. Ezek a magas védelmi fokozatok biztosítják a por, nedvesség és nagynyomású vízsugár elleni védelmet, így a nyomógomb olyan környezetben is alkalmazható, ahol rendszeres tisztítás vagy mosás történik. Ütésállósága IK03 szintű az IEC 50102 szerint, továbbá kiváló rezgés- és rázkódásállósággal rendelkezik, ami biztonságos működést garantál vibrációnak kitett ipari környezetben is. A termék számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásokat, valamint UL és CSA tanúsítványokkal rendelkezik, így világszerte alkalmazható különböző ipari környezetekben.
Schneider Electric Harmony XB5 - ZB5FH083 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, sárga, nyomó - nyomó műszaki adatok
Termék jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Eszköz rövid neve: ZB5F
Termék kompatibilitás: Univerzális LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: push-push
Működtető profilja: Sárga süllyesztett, jelöletlen
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Befogási vastagság: 1-6 mm
Teljesítmény jellemzők
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: C11 (<3 kontaktus előlap felől szerelt egyes blokkokhoz)
C15 (<1 kontaktus előlap felől szerelt egyes blokkokhoz)
SF1 (<3 kontaktus előlap felől szerelt egyes blokkokhoz)
C9 (<3 kontaktus előlap felől szerelt egyes blokkokhoz)
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat
IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Ellenállóság és tanúsítványok
Ellenállás nagynyomású mosásnak: 7000000 Pa 55 °C-nál, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Vibrációállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
